Introducción: gabinete de juegos con efectos de luz ambiental
Un gabinete de madera de arcade hecho en casa, con controles de arcade de calidad comercial y sistema integrado de efectos de realidad ambiental.
El gabinete de madera está recortado de un panel sándwich de 4×8′ de Home Depot. El controlador Arcade es un HotRod SE de http://www.hanaho.com (viene con MAME y Capcom ROM).
El sistema de luz ambiental LED es de http://www.arfx.nl y viene repleto de funciones.
Paso 1: Apto para la familia y la sala de estar
Después de dibujar el concepto, creé una maqueta de cartón del gabinete que estuvo en la casa durante unos meses.
Ajusté la maqueta una y otra vez, e intenté colocarla en diferentes lugares de la casa, hasta que estuve satisfecho con la forma, la funcionalidad y el paradero.
Entonces era importante asegurarse de que el resultado final satisfaga a todos en el hogar. Eso significaba:
Madera de roble *natural* que combina con los muebles de la sala y huele bien
*Escritorio* Monitor para la educación y diversión de los niños
*Estantes* para los juguetes de los niños
*Cómodo* taburete plegable que puede cargar uno mismo y los niños para juegos largos play (para 1 a 4)
*Teclado MIDI* para lecciones de piano
*webcam* para mantenerse en contacto con los lejanos y queridos
*MediaReader* para cargar fotos y videos familiares en línea
*MAME* (crema de la cosecha, flor del rebaño, selección del montón!!)
*un lugar* para que toda la familia pase tiempo juntos
*cuentas de usuario privadas* para el 5 de nosotros, y la niñera
*Silent* media center PC
Lo que también obtuvimos en el camino:
– PVR conveniente (nunca más te pierdas Desperate Housewives)
– Juke Box y Winamp (música para la sala de estar)
– Luz ambiental (tiempo de abrazos)
– Buscar fotos familiares en el televisor de la sala de estar (MCE)
– Ver videos de niños en el televisor de la sala de estar (MCE)
– Limpiar la casa de PC viejas y reemplazarlas por una única moderna
Técnicamente para apoyar arriba:
– Silencioso uBTX Gateway 4019 Athlon 3500+, 1 GB de RAM, Media Center Edition 2005
– Silencioso XFX7600 dual DVI + tarjeta de video de TV
– Svideo conectado a TV
– Salida DVI 1 conectada al monitor de escritorio
– Salida DVI 2 conectada al monitor del gabinete
– Salida de audio 1 conectado al sistema estéreo de la sala de estar
– Salida de audio 2 conectada a los altavoces de la sala de juegos
Costo:
– Hoja de roble de 4×8 pies de Home Depot $75
– misc. Home Depot $25
– Taburete plegable de IKEA $36
– Controlador Hanaho Hotrod $150
– Gateway 4019 Media Center PC $400
– Tarjeta de video XFX 7600 $100
– Cableado de video y audio $50
Paso 2: Borrador de Arcade I
Empecé haciendo un borrador de «escritorio arcade» basado en una computadora portátil.

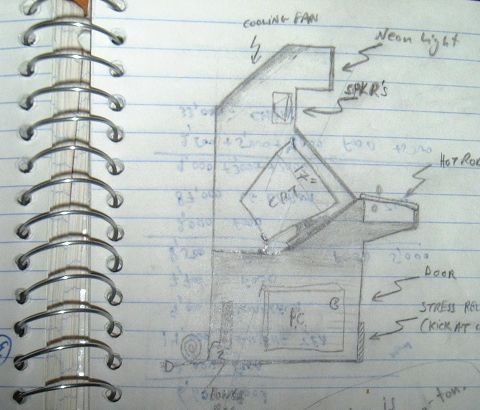

Paso 3: Borrador Arcade II
El segundo borrador se esbozó a mano con una mejor ergonomía, más funciones, un monitor de tamaño decente y una PC de escritorio.
Paso 4: Creación de la maqueta
Antes de entrar en demasiado diseño, se armó una maqueta de cartón, para obtener una sensación práctica de la vida real.
Para hacer que el producto final se viera más amigable en un entorno típico de muebles de sala de estar, se eliminó la sección superior.
Paso 5: Diseño detallado y dimensiones
Satisfecho con la sensación práctica de la maqueta, se creó un diseño detallado y a escala.
El diseño se modificó una y otra vez, y el diagrama final se transformó en un mapa para cortar tablas. El diseño se optimizó para adaptarse a un panel de roble de 4 x 8 pies y 3/4″ de grosor, así como también se optimizó para una cantidad mínima de cortes de madera.
Todos los cortes de 90 grados se realizaron en la tienda, con cortes diagonales en casa con el uso de una sierra de calar.
Abra el archivo Zip para ver las dimensiones detalladas.
NOTA: le recomendamos que incline el monitor 2″ más hacia el frente.
Archivos adjuntos
Paso 6: carpintería y gabinete terminado
De regreso de Home Depot, a continuación se muestra el aspecto de la materia prima precortada.
Los cortes diagonales se hicieron cuidadosamente con una sierra de vaivén, en líneas precortadas, para no astillar la frágil madera de roble del sándwich.
La unión de las piezas se hizo con (muchos) tornillos para madera y líneas de soporte internas, de manera que no se vean tornillos en el exterior del gabinete.
Solo se requirió una pintura mínima, manteniendo el gabinete con una apariencia y sensación cálida de roble natural.
El robusto controlador HotRod se atornilló desde la parte inferior a su placa base de madera e instantáneamente se convirtió en parte de la estructura.
El peso neto de la madera, el monitor de 19″, la base ancha de 2″ y los triángulos de soporte de 2″, dieron como resultado un gabinete sólido que aguanta fácilmente las patadas y empujar/tirar del joystick durante el fragor del juego.
Paso 7: Sistema de luz ambiental, Media Center, Teclado MIDI

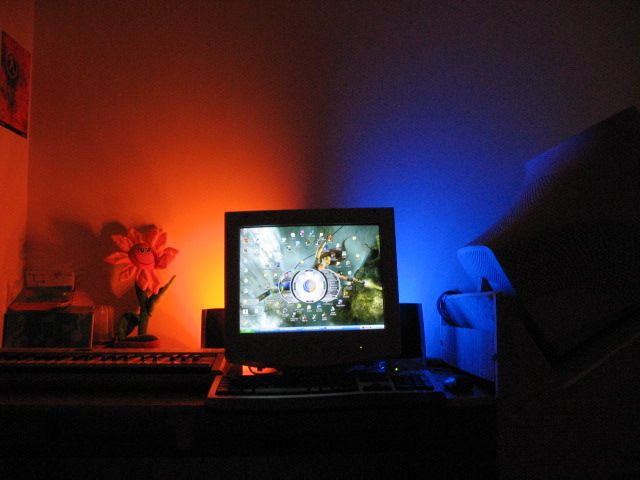

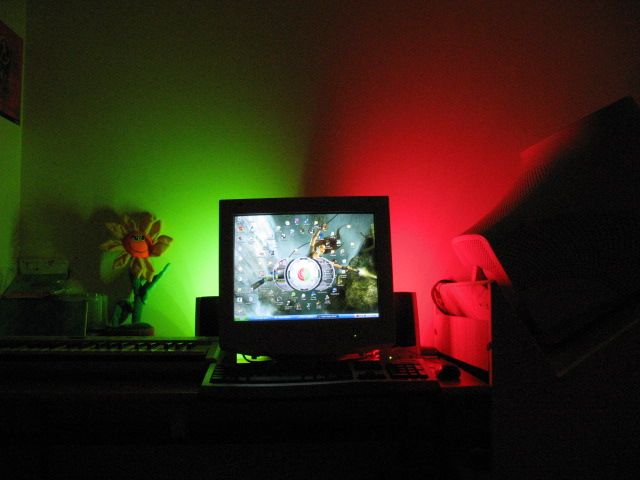

En cuanto al sistema de iluminación ambiental, actualmente se utilizan dos tiras de LED como elementos de baño de pared, pero se agregarán tiras adicionales dentro del gabinete. Puedes encontrar más información sobre este maravilloso sistema de efectos de luz en http://www.arfx.nl
Una visita rápida a IKEA trajo un taburete alto para aquellos que prefieren sentarse que estar de pie.
La computadora de escritorio AMD venía con Microsoft Media Center 2005, por lo que tenía todo el incentivo del mundo para conectarla al televisor y al sistema estéreo de la sala de estar.

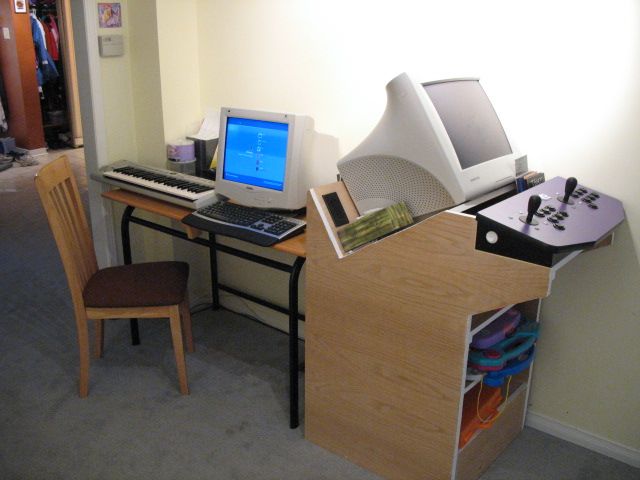

Para el uso diario de la máquina, coloqué un escritorio al lado del gabinete de la sala de juegos y conecté un segundo juego de monitor, teclado y mouse.
Esto también permitió colocar convenientemente el teclado MIDI de Yamaha al aire libre.
Se agregarán más imágenes e información, así que asegúrese de consultar aquí con frecuencia.
¡Un sistema de entretenimiento para gobernarlos a todos!

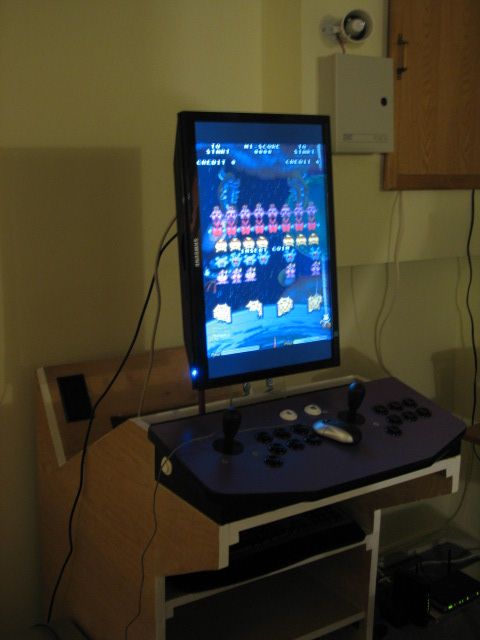

Paso 8: Conversión de CRT a LCD

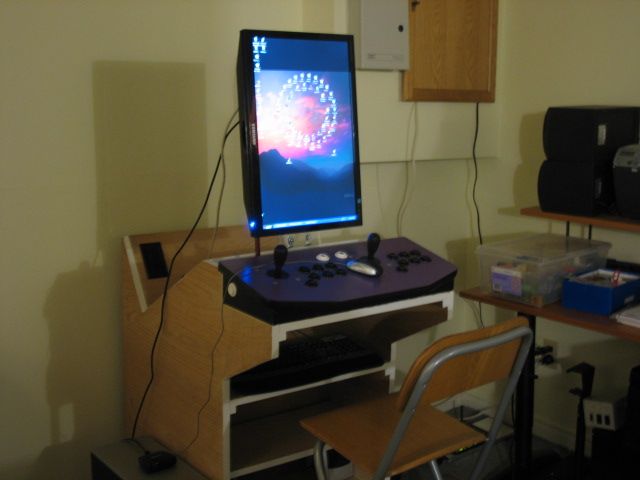

– CRT de 19″ reemplazado por LCD de pantalla ancha de 22″

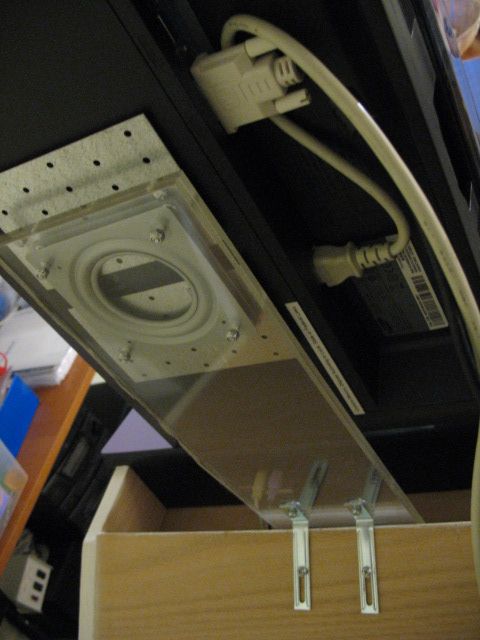

– Montaje giratorio casero de 360 grados para modos de reproducción horizontal/vertical (usando tornillos VESA M4-0.7mm de 4″, láminas acrílicas) – Inclinación de 20 grados a través del gabinete arcade
de «pistas» siguiente El rompecabezas
cortó
la profundidad del gabinete a la mitad: con la nueva pantalla plana de 22″ ya no sirve para esa profundidad
. Encuentre la lista de juegos de arcade en
http://www.klov.com/TOP100.html

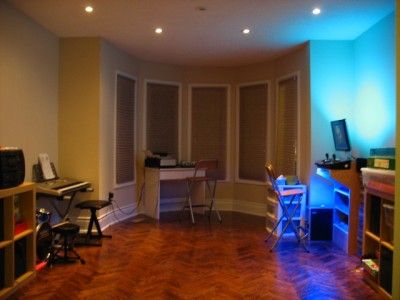

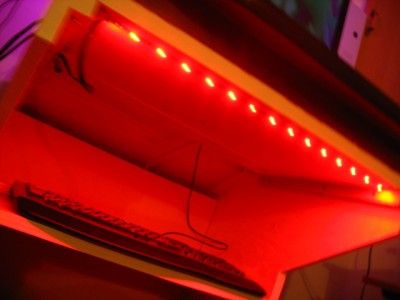

Paso 9: haga un perfil delgado e integre las tiras de LED en el gabinete
Después de que se reemplazó el monitor CRT por una pantalla LCD, fue posible reducir la profundidad del gabinete a la mitad. Para mantener estable el gabinete delgado, se fijó el gabinete a los montantes de la pared con tornillos de 3″.
