Maquina arcade moderna

En primer lugar, quiero decir que la inspiración para esta compilación se debe a ThereIs0only0ne y su increíble gabinete arcade. Sabía que nunca podría construir uno exactamente como el suyo, no soy tan hábil y no tengo un lugar de trabajo/herramientas decentes, así que decidí dar lo mejor de mí y también cortar algunas esquinas donde sea posible, y por primera vez. gabinete arcade Creo que hice un trabajo bastante decente.

Hablaré más sobre esto en cada paso.

¡Disfrutar!

Este es el paso más importante de toda la construcción. Esto le permitirá definir todas las partes necesarias, la duración y la forma del gabinete.

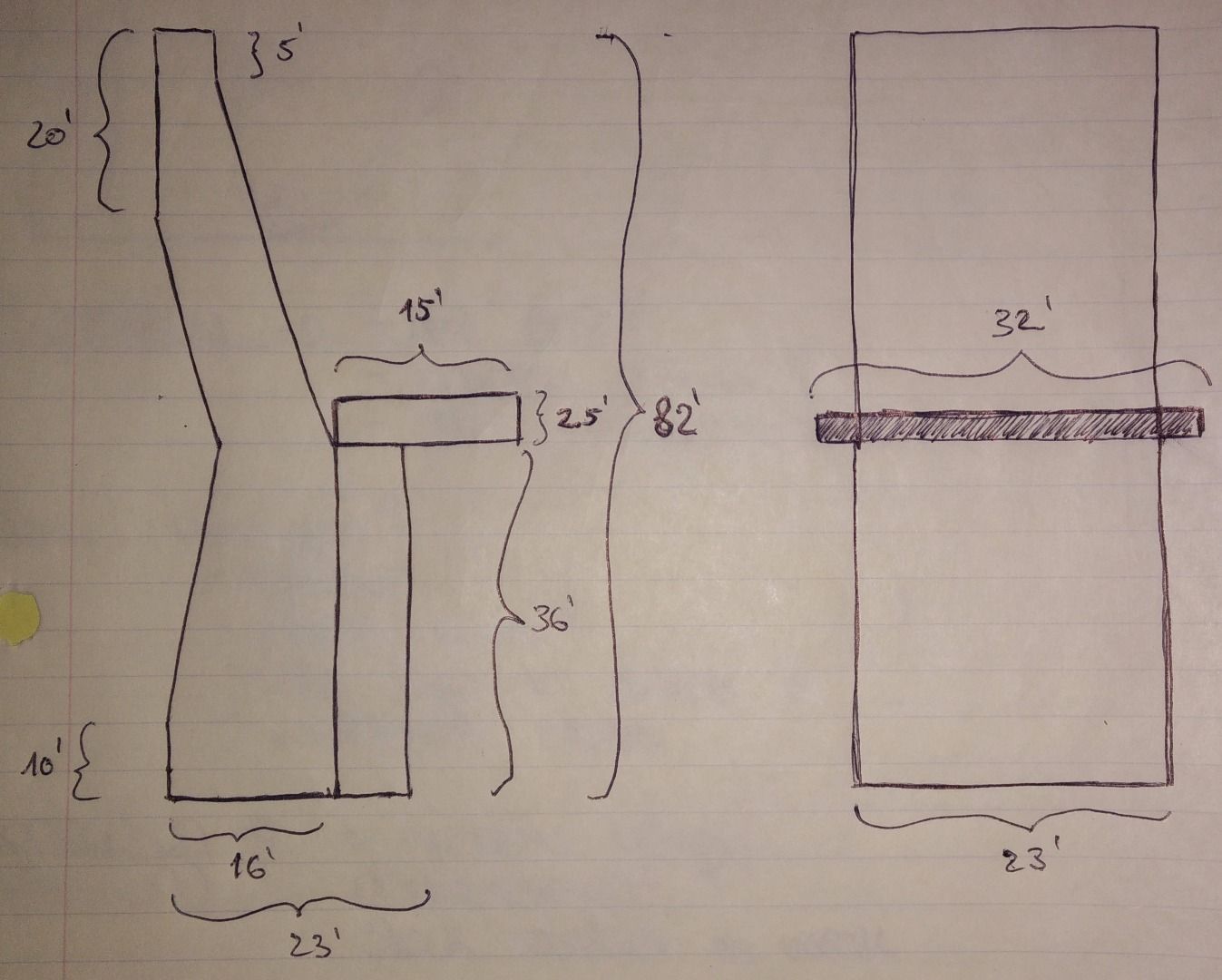

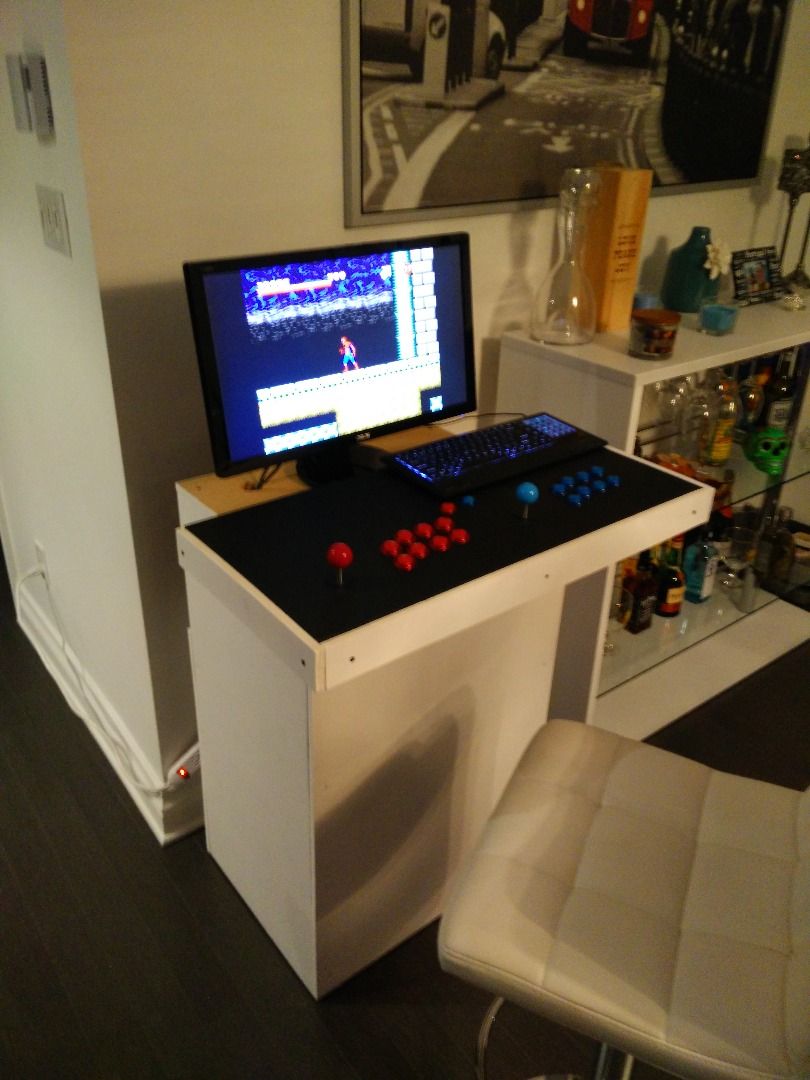

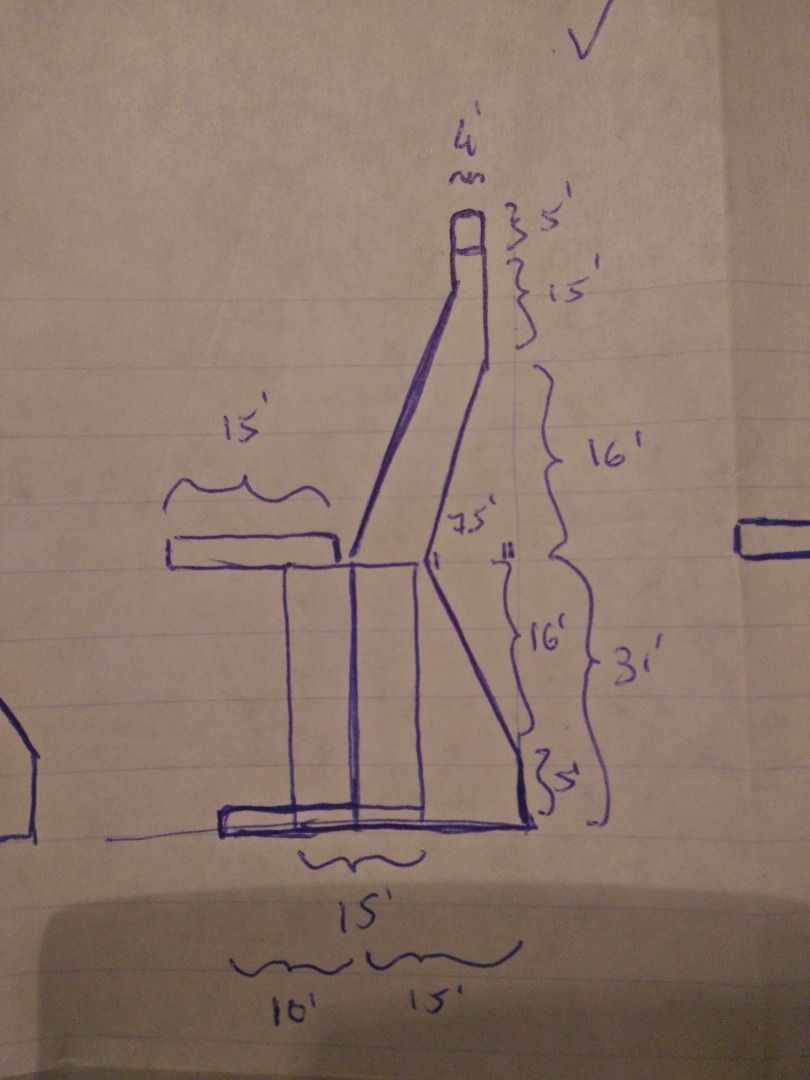

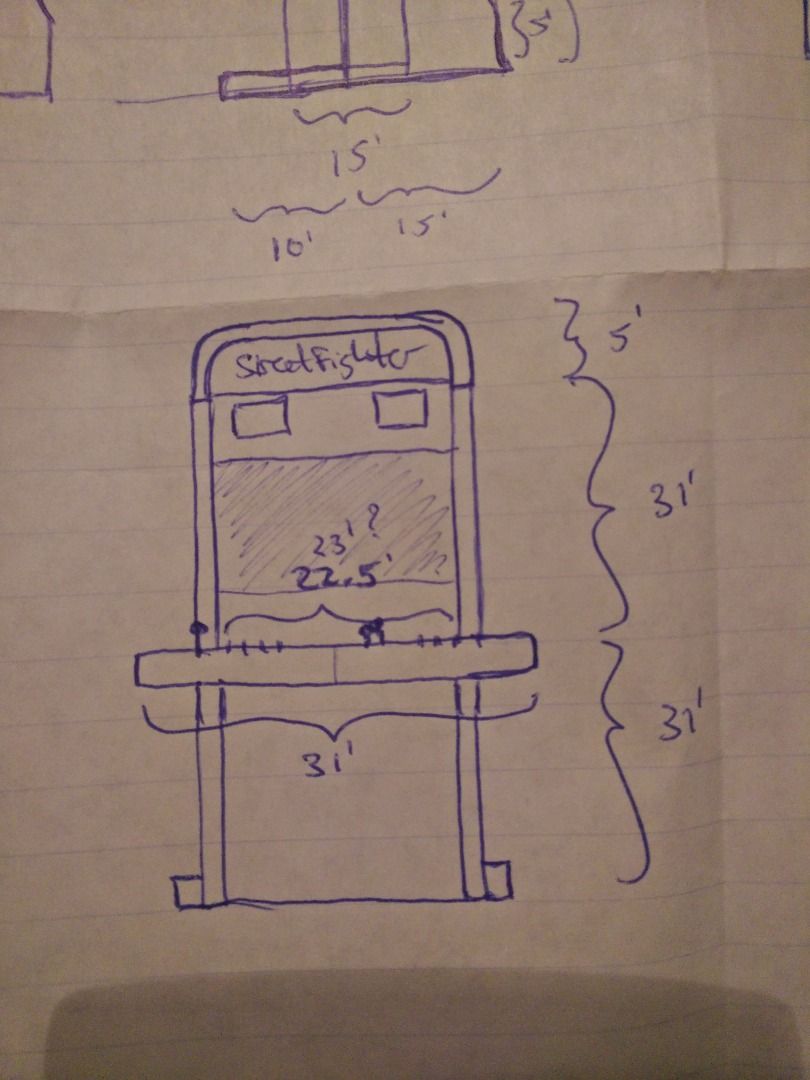

Adjunté mis bocetos iniciales, pero no mentiré, cambiaron un poco durante la construcción, principalmente el tamaño del gabinete (imagen 2 y 3). La primera imagen tiene el tamaño real de la sala de juegos.

Imprescindibles para mi construcción:

• Capacidades para 2 jugadores
• Juego de pie (esto fue probablemente lo más importante, quería poder pararme y jugar, tenga en cuenta que mido 6’1 «, así que sí, la sala de juegos es bastante alta, tal vez demasiado)
• envoltura de vinilo
• Gabinete en forma de Vewlix (más difícil de construir pero se ve mucho mejor que el gabinete tradicional)

Instrumentos:

• Sierra circular
• taladro eléctrico
• Lijadora eléctrica
• Máscara contra el polvo
• Nivel

Materiales:

• MDF
• tiras de madera de 2’x2′
• Empulgueras
• Panel acrílico
• papel de lija
• pintura o imprimación
• rodillos de pintura
• Botones arcade + joysticks + interfaz USB
• Altavoces + amplificador
• frambuesa pi 2
• monitor de 24′
• Obra de arte (papel + vinilo)

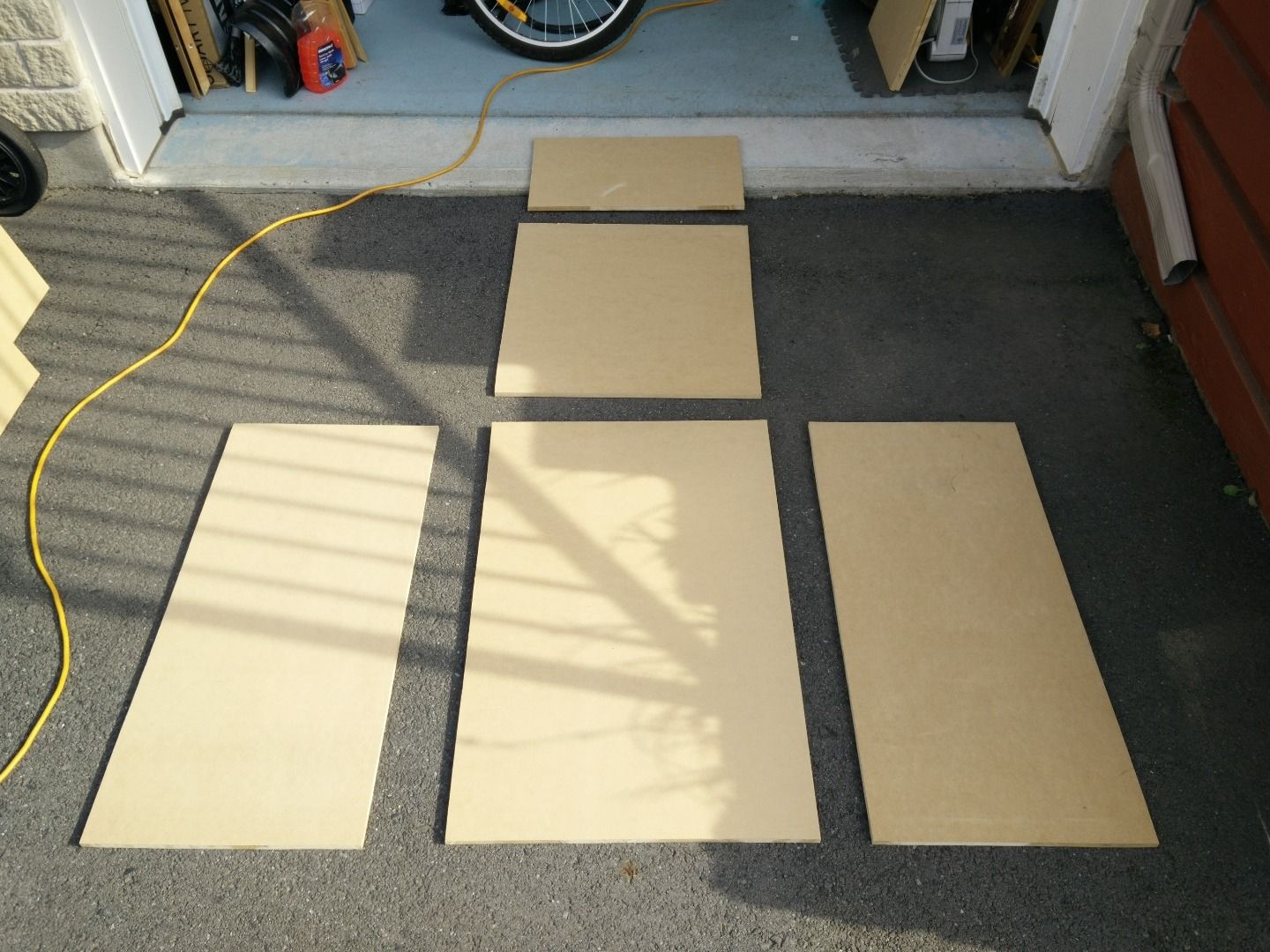

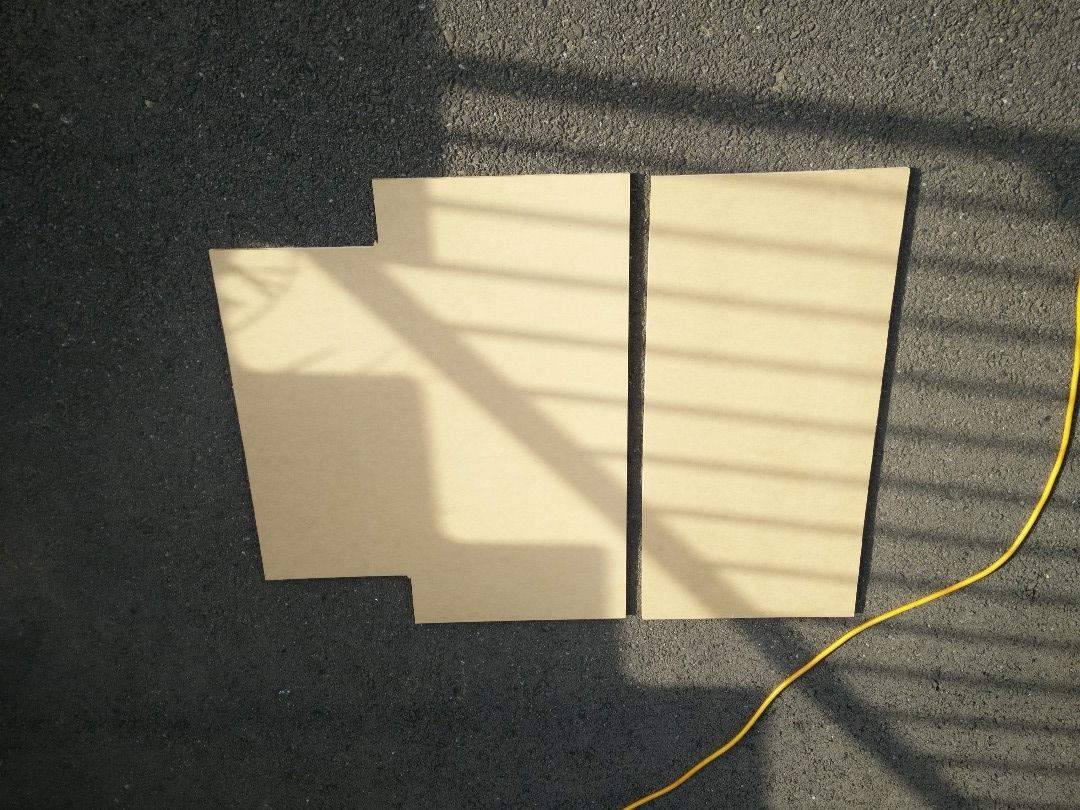

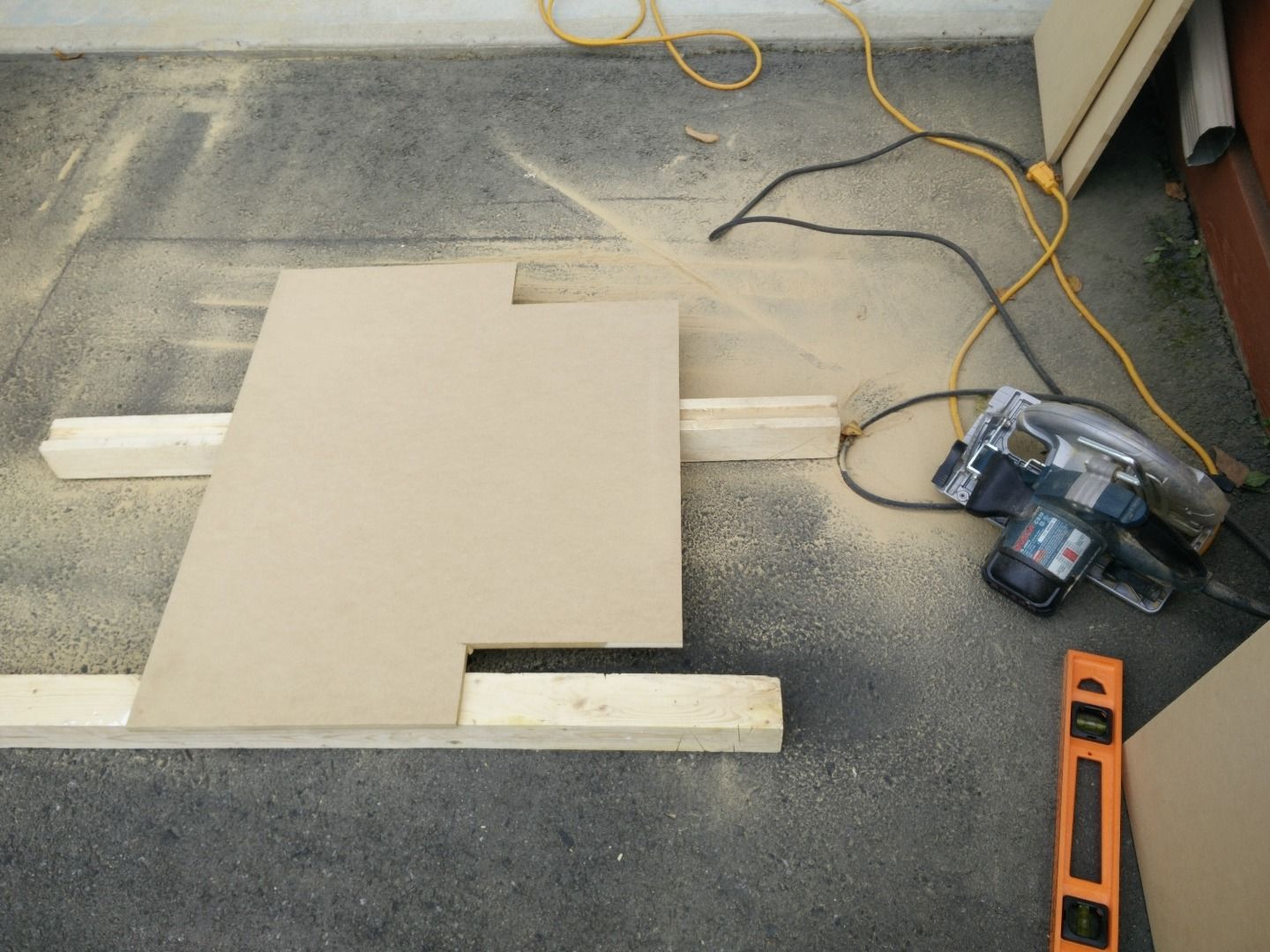

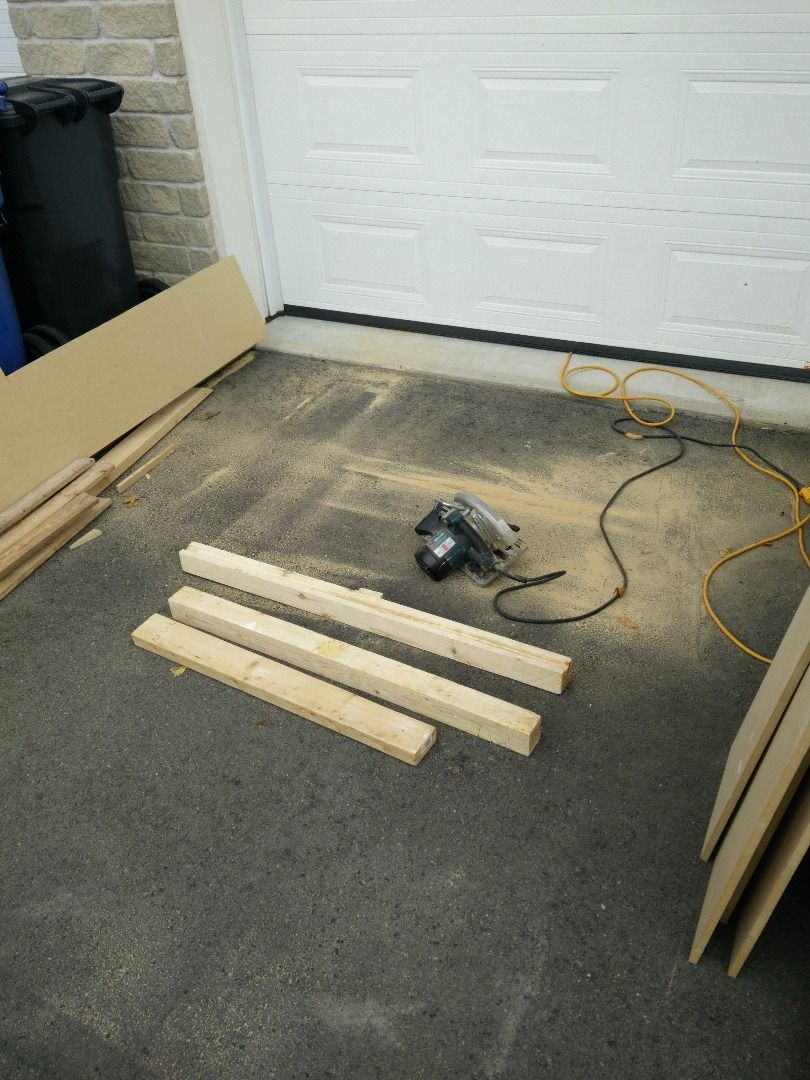

Usé 2 hojas de MDF de 49’x97′ para diseñar las piezas y cortarlas. Una vez cortados, utilicé una lijadora eléctrica (lija gruesa) inicialmente y luego una lijadora manual (lija más suave) para los acabados y esquinas. Se puede decir por mi configuración hillbilly que no fue lo más fácil de hacer, pero no tenía un banco lo suficientemente grande.

Importante: Al cortar y lijar use máscara ya que el material generará mucho polvo.

Consejos:

• Use la longitud de su monitor de pantalla como longitud base (será mucho más fácil en el futuro).
• Si planea usar un panel de acrílico para cubrir el frente, verifique las dimensiones antes, el acrílico es doloroso de cortar ya que se rompe fácilmente (mejor aún, haga que un profesional lo corte a las dimensiones).

Consejos:

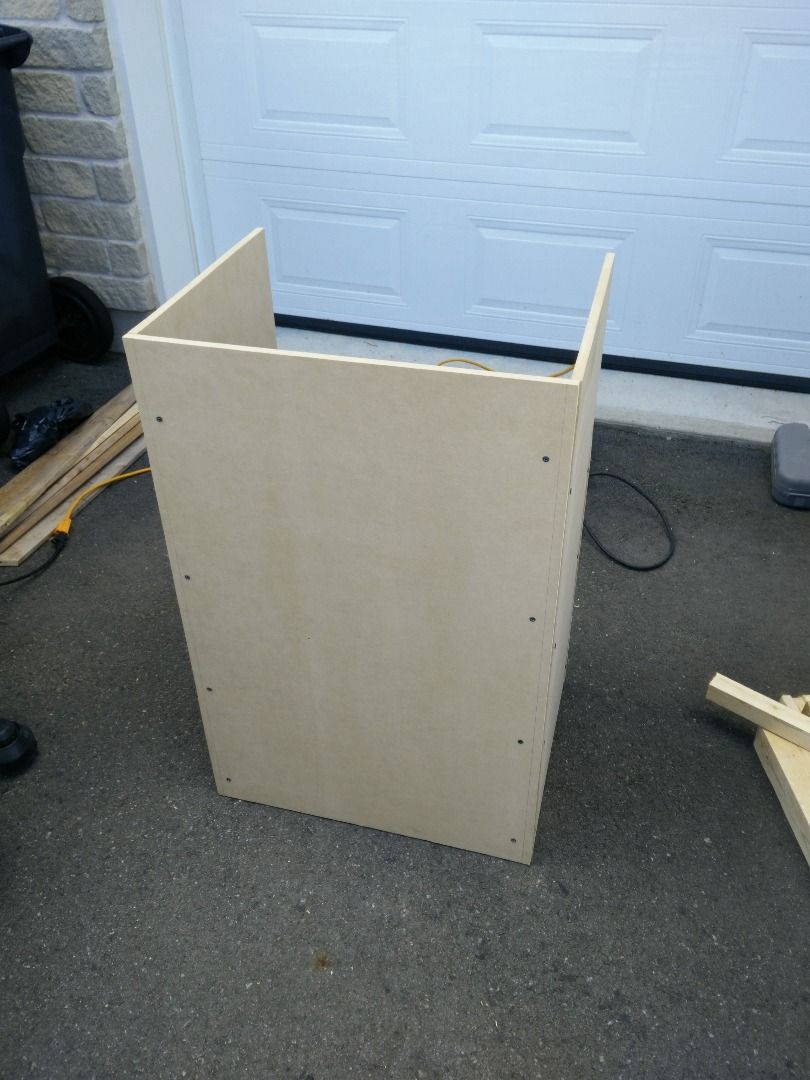

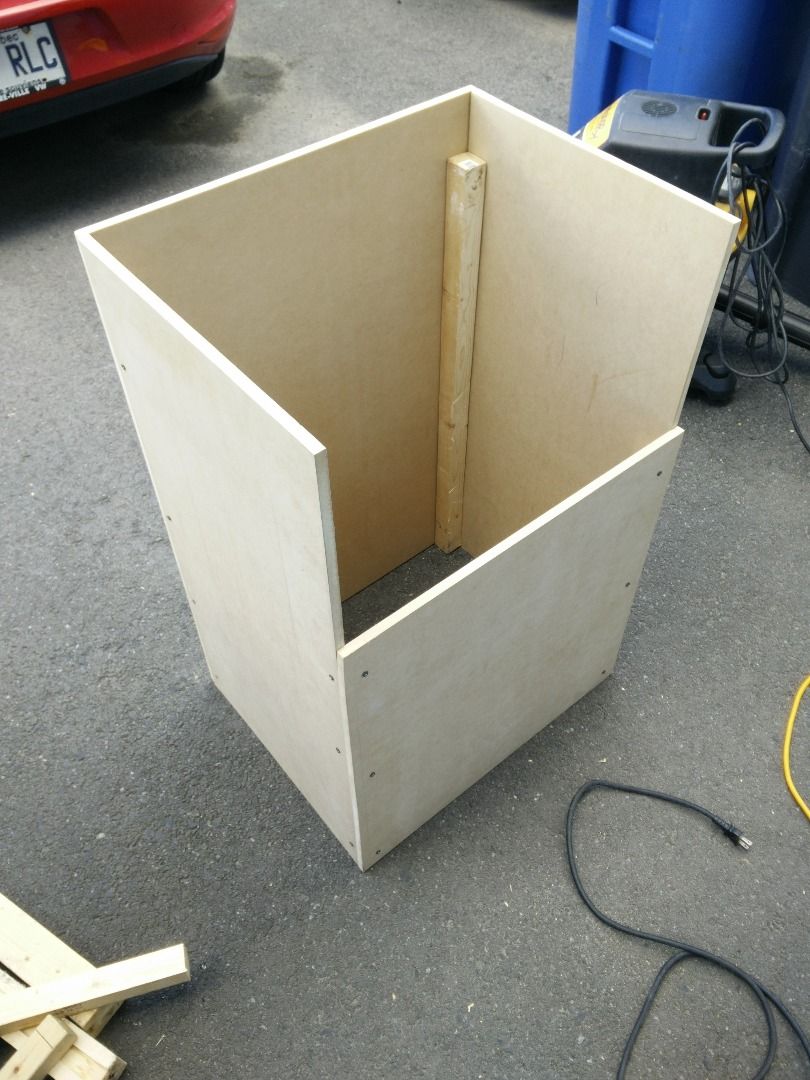

• Haga que las tiras de madera de 2’x2′ vayan al suelo, servirán como base para los elevadores/ruedas/pies que instalará más adelante
• Decide si cerrarás la parte trasera o la dejarás abierta. El mío está abierto y hay un estante adicional montado al mismo nivel, donde están montados el Raspberry Pi y el amplificador.
• Perfore cada orificio para tornillo con una broca más grande para que los tornillos queden alineados con el panel. Incluso puedes rellenar el agujero con masilla para madera una vez que hayas colocado los tornillos.

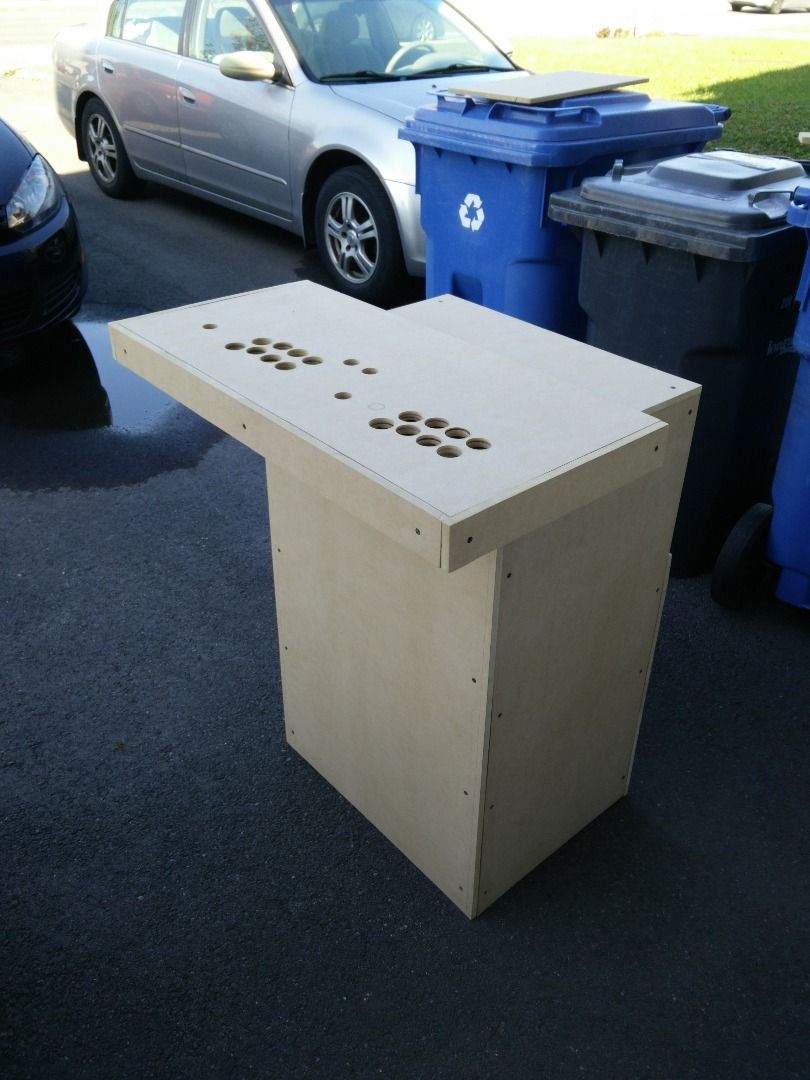

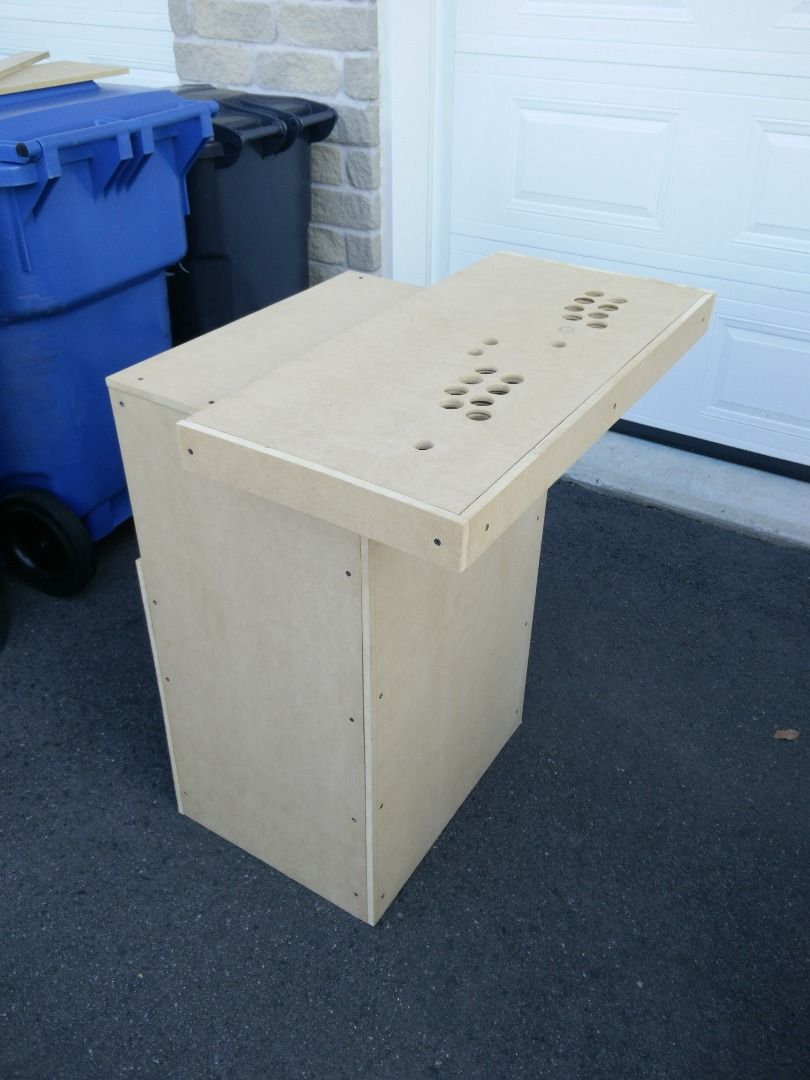

Consejos:

• La placa inferior del panel de control está atornillada a la base.

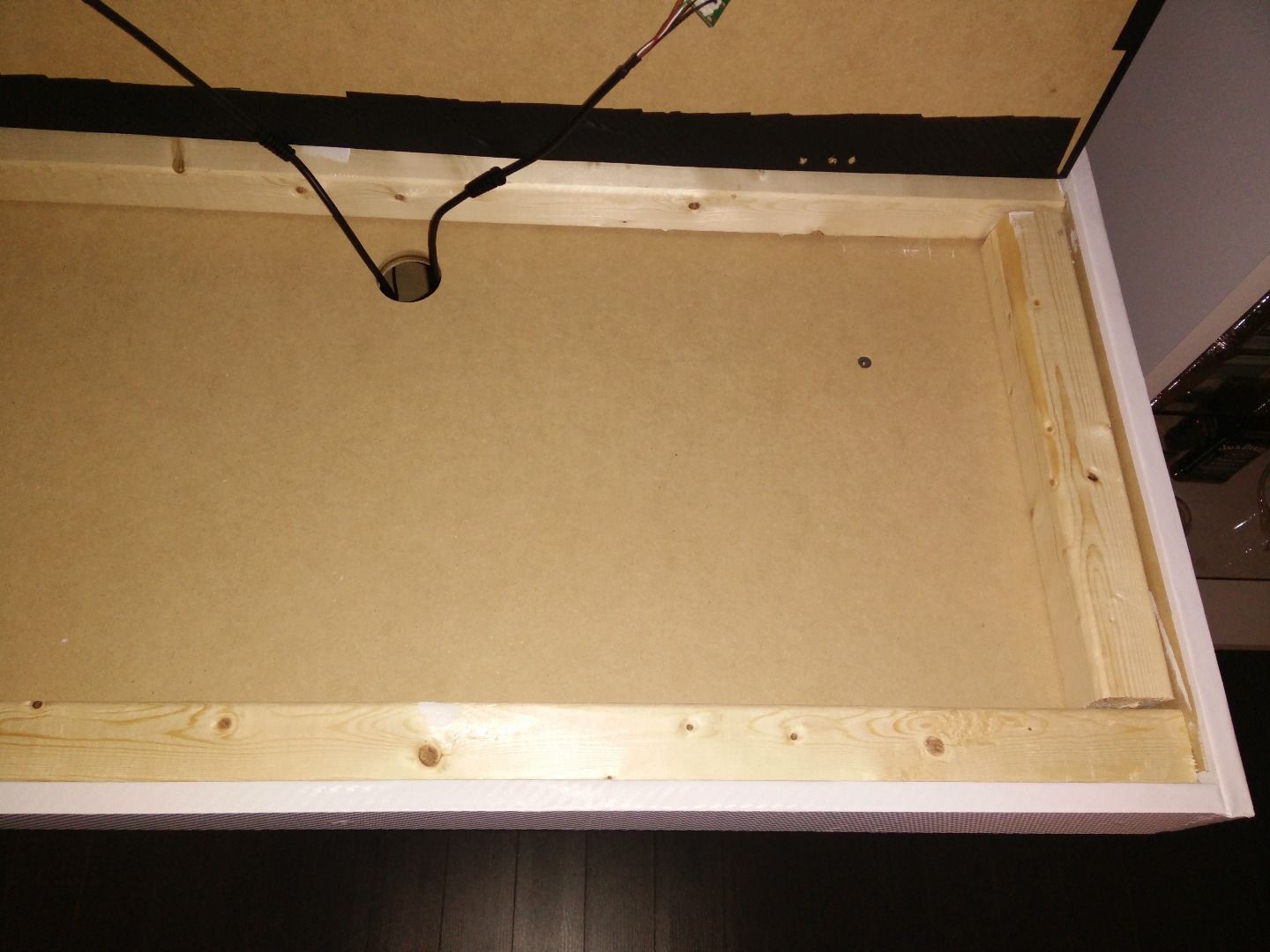

• Se utilizan tiras de madera de 2’x2′ para elevar la parte superior del panel, y cada lado se cubre con pequeñas tiras de MDF.
• La parte superior del panel de control queda adentro para que no se mueva y hay dos bisagras en la parte superior que permiten abrir la parte superior del panel de control.

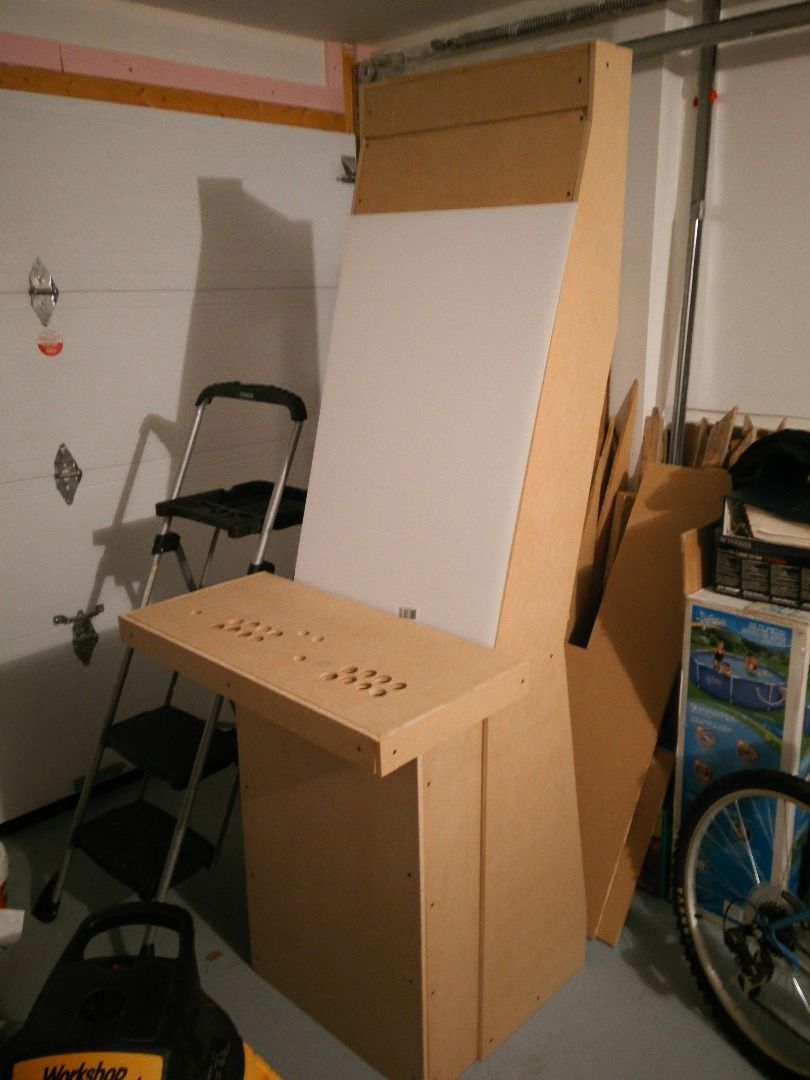

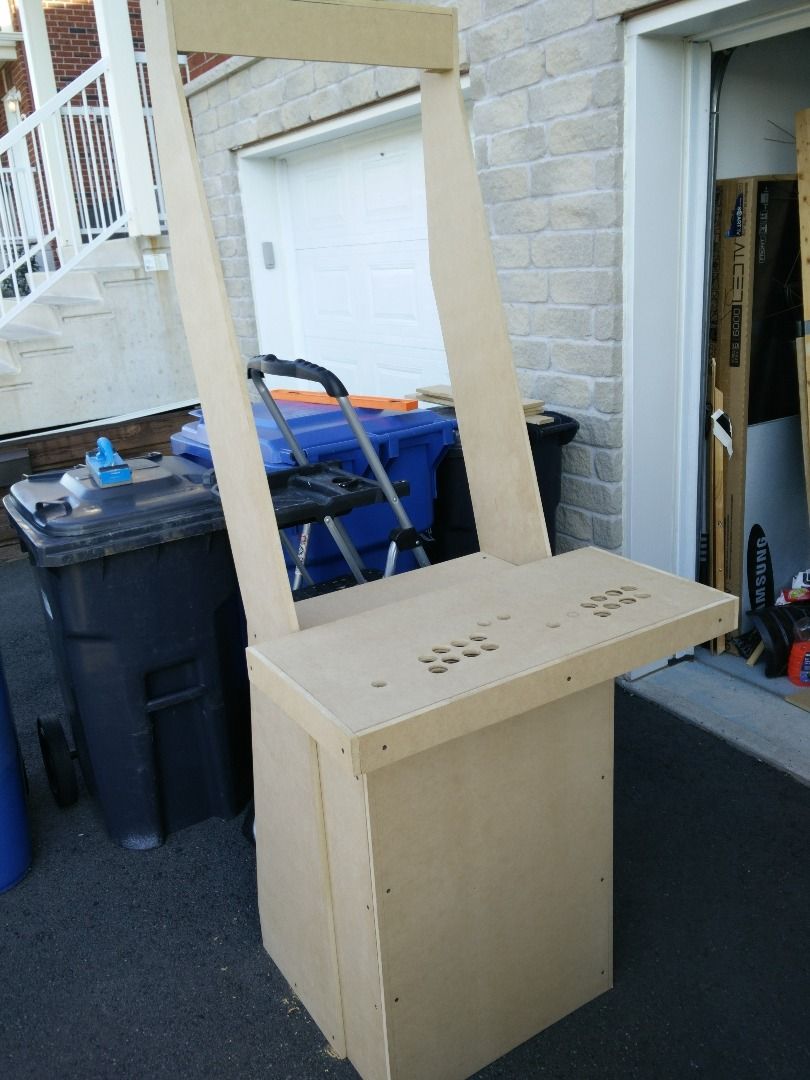

Los laterales están atornillados a la base.

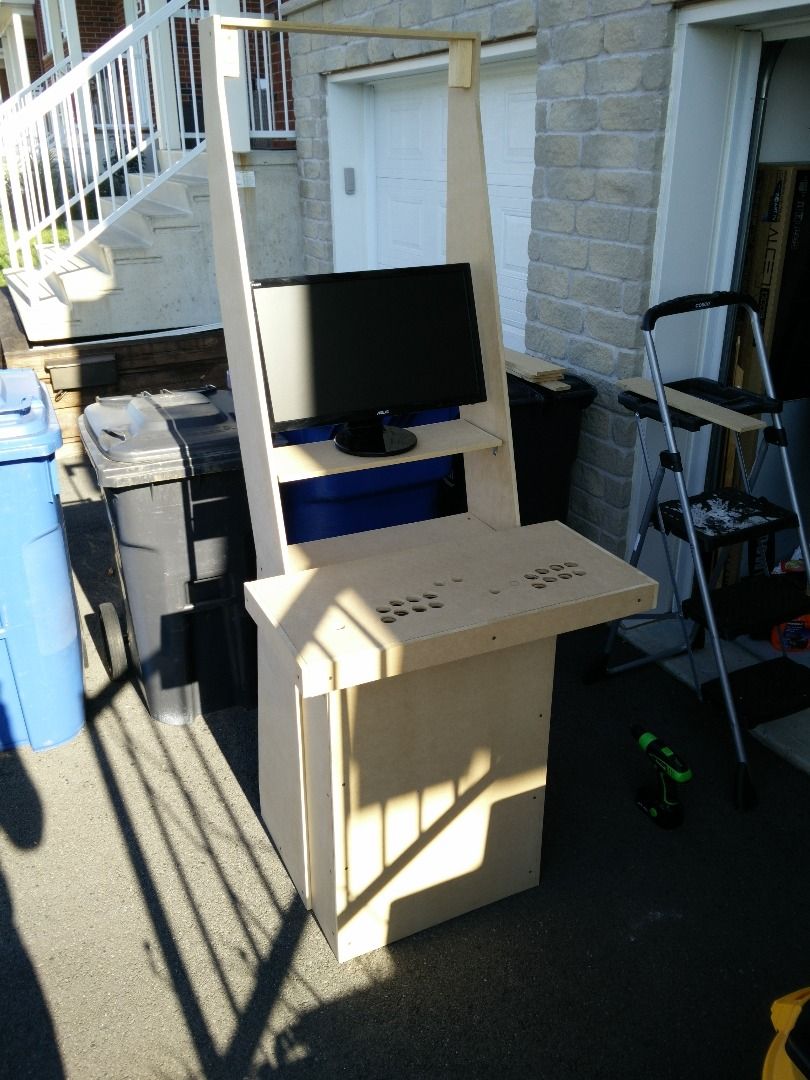

La pantalla se encuentra en una plataforma bastante alta (según mi altura).

La marquesina se instala con tiras de madera pequeñas de 2’x2′ ya que no se enciende. También hay un tablero superior para la carpa, del mismo tamaño que la propia carpa, para mayor estabilidad.

El panel de bocinas también se instala usando tiras de madera de 2’x2′ (necesita soportar el peso de las bocinas).

Decidí cubrirlo todo con una pantalla acrílica, más de estilo old-school, que también estará cubierta de vinilo.

Usé pintura blanca para paneles de yeso e imprimación en uno, en todas las piezas, ya que luego las cubriré con vinilo. Esto se recomienda si desea asegurarse de que el vinilo se adhiera correctamente. Si no quieres usar vinilo, pintar MDF no es tan fácil ya que absorbe la pintura bastante rápido, pero hay soluciones en la web.

Consejos:

• Aplicar unas buenas 3 o 4 capas
• Después de la primera capa, lije las imperfecciones grandes ya que se verán a través del vinilo.
• No es necesario lijarlo después.

Hay excelentes publicaciones en el foro y tutoriales para esto, los dejaré con este enlace y este . Todo lo que necesita saber sobre RetroPie se puede encontrar allí. Pero si tienen preguntas adicionales, no duden en preguntar.

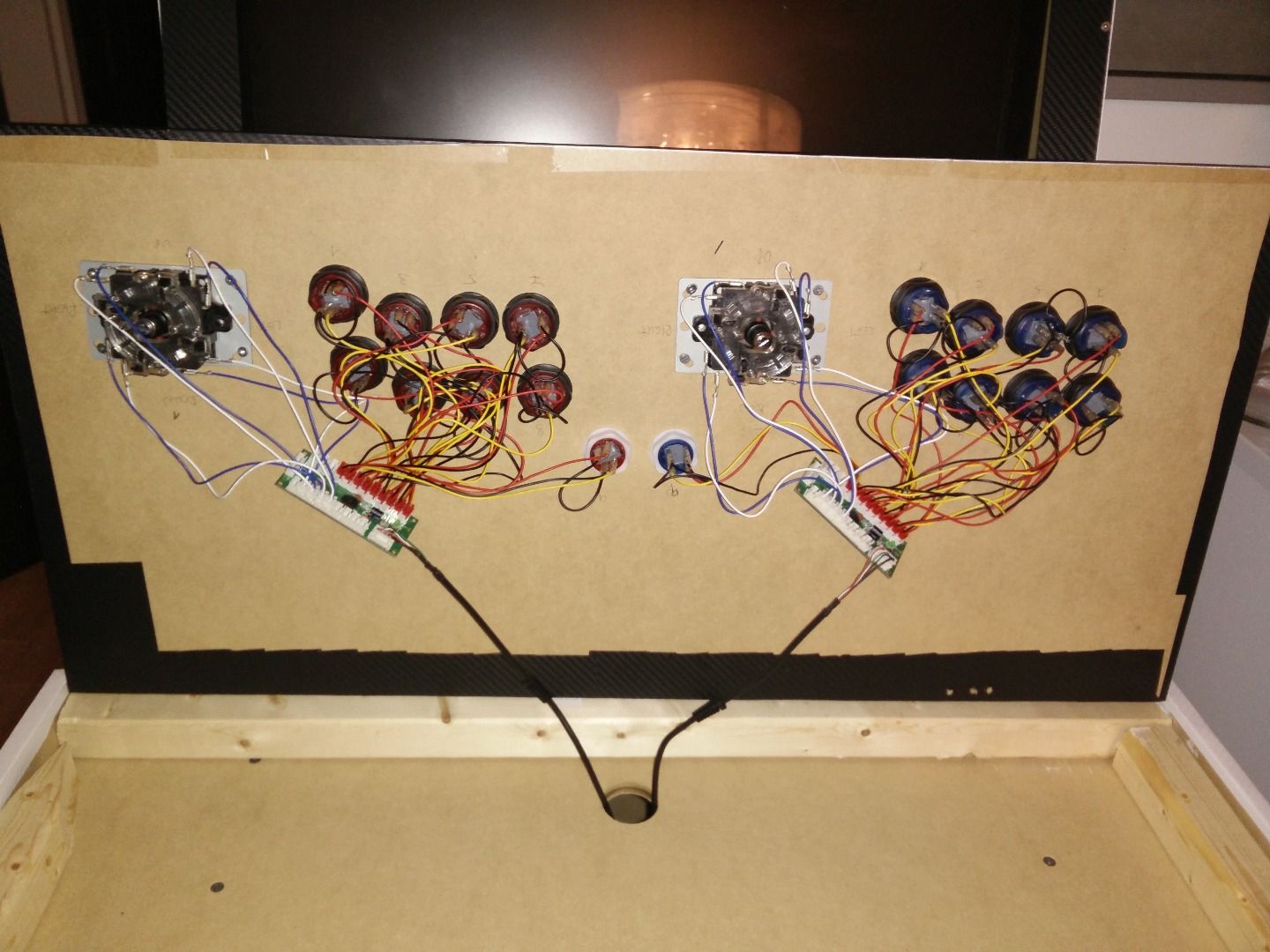

Los altavoces y los botones deberían ser bastante fáciles de instalar. Obtuve mis botones de eBay , venían con un controlador USB y el cableado fue bastante fácil. Usé dos parlantes pequeños para auto y un amplificador de Amazon .

El vinilo también es de Amazon pero asegúrate de comprar lo suficiente sin importar de dónde lo obtengas. Si no ha aplicado vinilo antes, le llevará un tiempo acostumbrarse, pero no es tan difícil. Asegúrate de obtener más vinilo del necesario ya que cometerás errores al aplicarlo.

Las fotos de pegatinas que encontré en foros y sitios web. Hay muchos diseños diferentes o incluso puedes hacer el tuyo propio si te sientes aventurero. Una cosa a tener en cuenta aquí, asegúrese de obtener una imagen muy grande, ya que pierde calidad cuando se imprime. Usé Staples para imprimir las pegatinas en una hoja de pancarta y las apliqué sobre el vinilo con cinta adhesiva de doble cara.

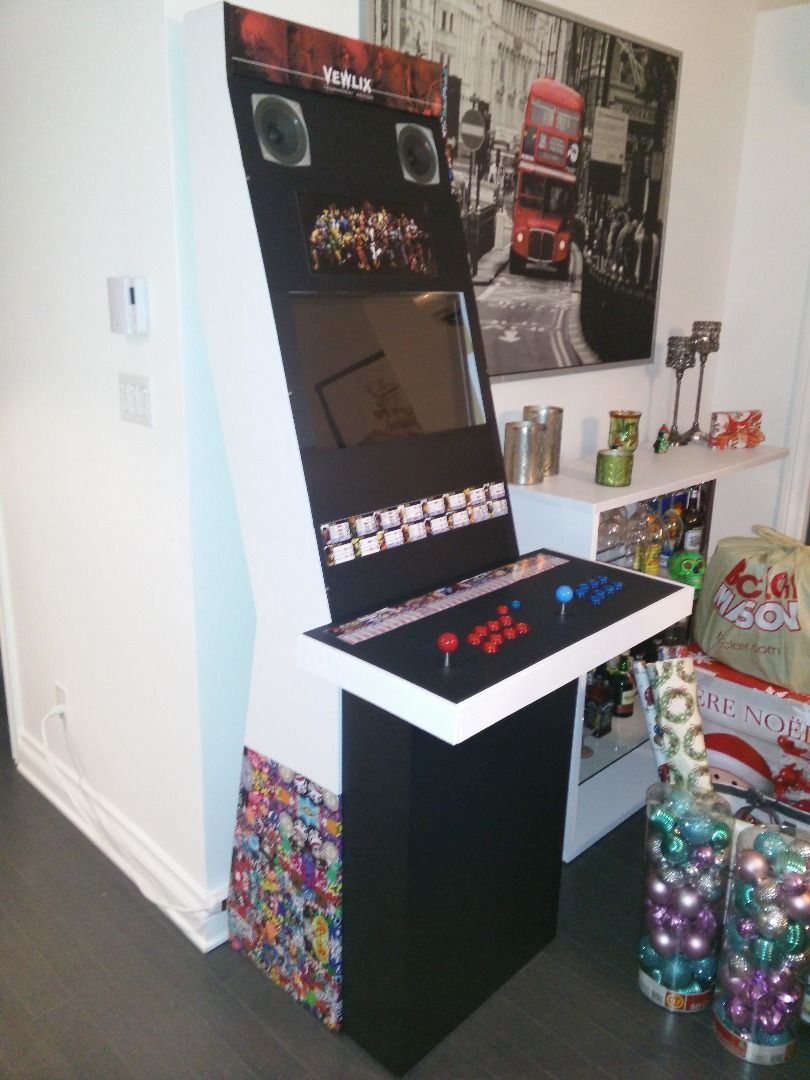

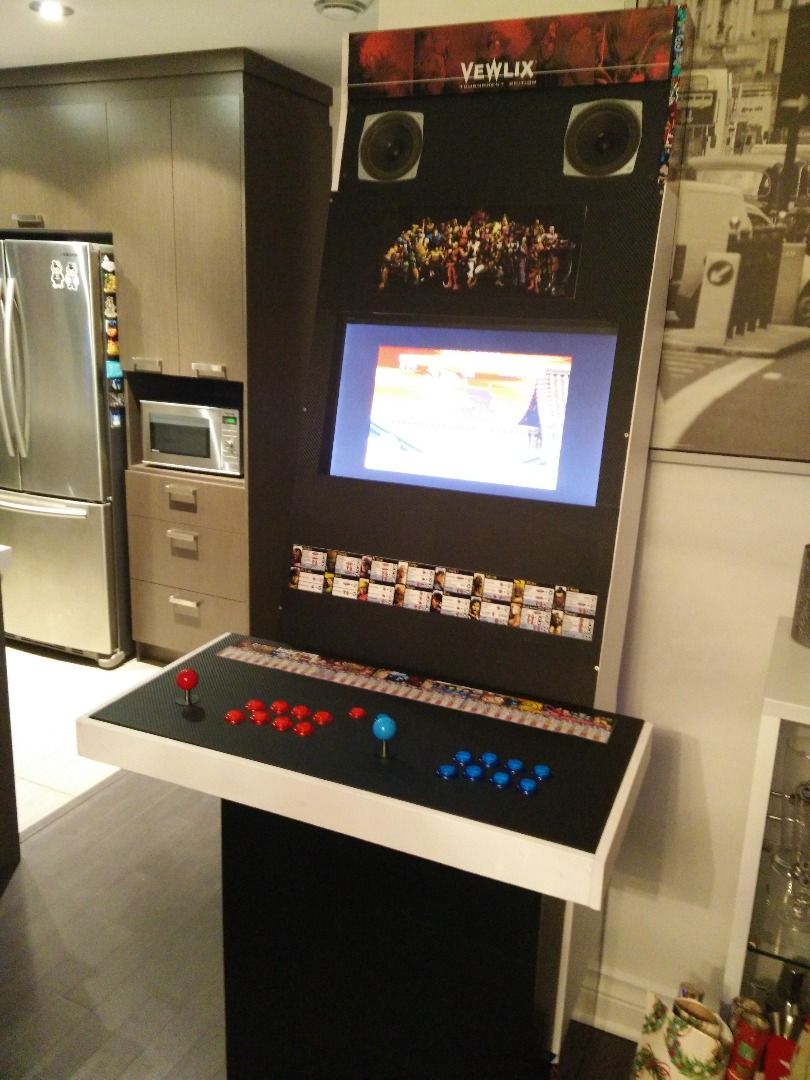

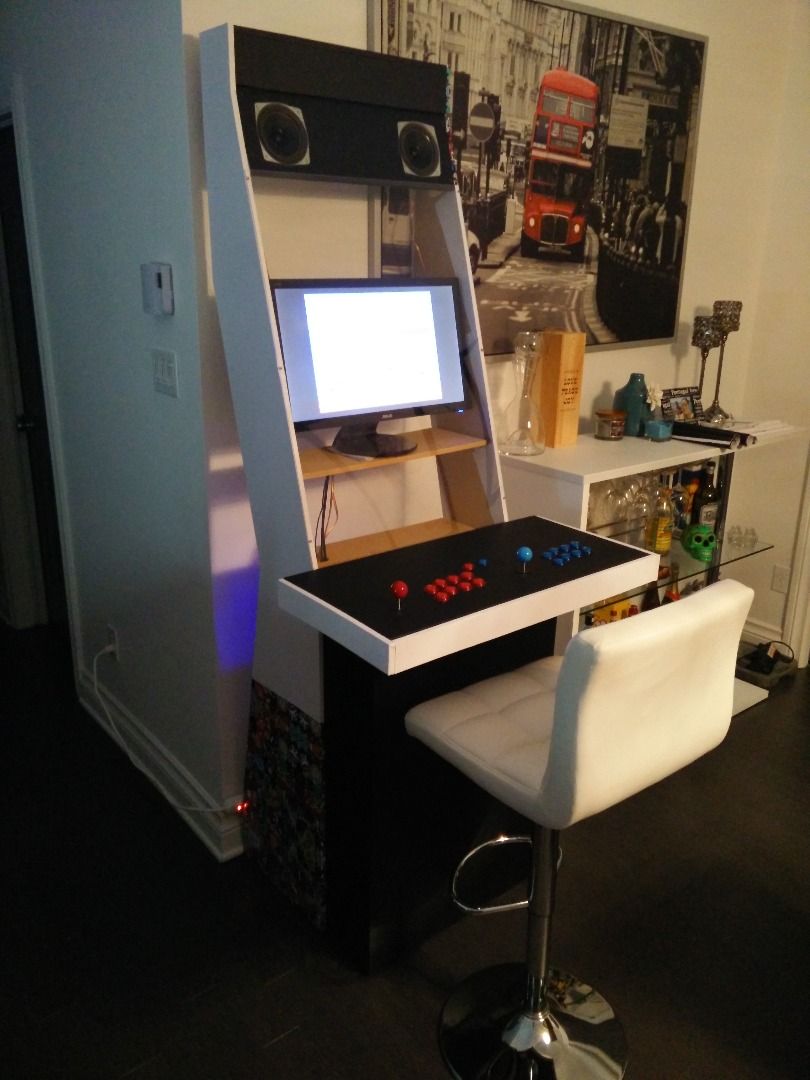

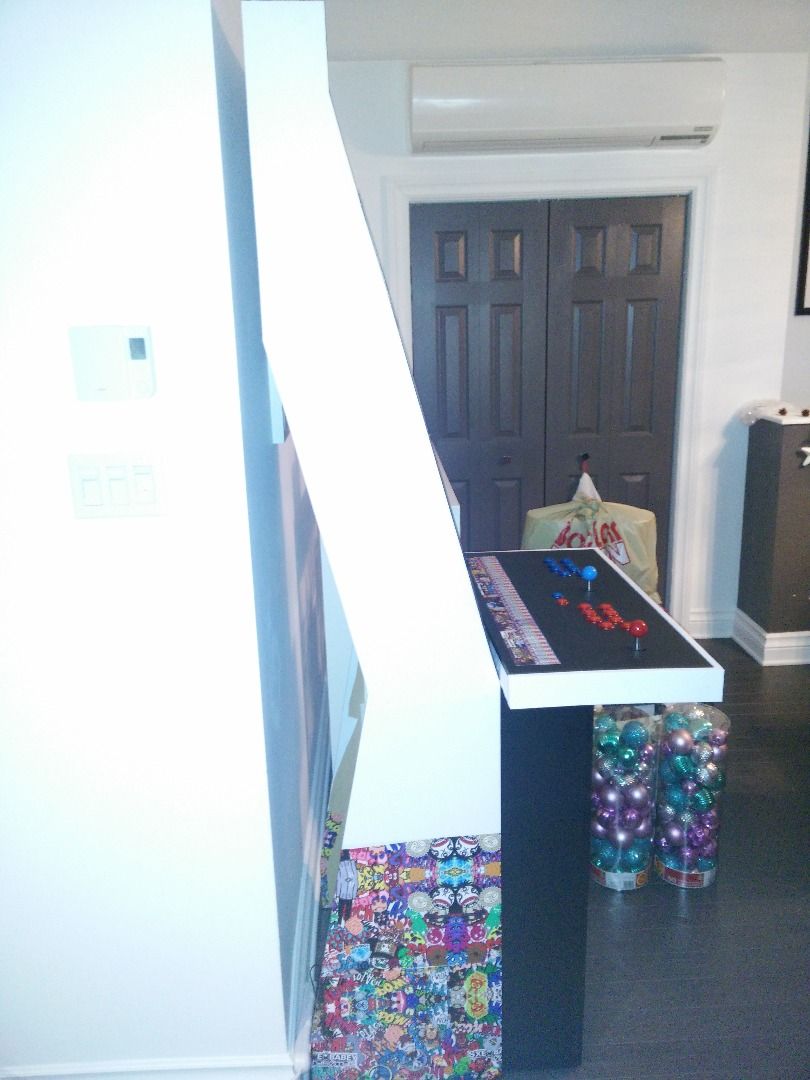

Este es el producto final. Creo que se ve bastante bien. Siéntase libre de hacer cualquier pregunta que pueda tener, haré todo lo posible para responderle.
