Cómo construir una maquina arcade de conducción

Me encanta hacer cosas y después de construir y disfrutar de mi gabinete MAME me di cuenta de que si bien funcionaba muy bien para Pac-Man, los controles clásicos de arcade dejaban mucho que desear cuando quería sentarme a Spy Hunter y otros juegos de conducción. Por un lado, no podía sentarme . Y Spy Hunter es mucho más divertido con un volante que con un joystick. Así que decidí construir el mío propio. Elegí usar una xbox en lugar de una PC con MAME porque a pesar de lo divertido que es Out Run , no puedes superar los gráficos en las consolas de hoy, y aún puedes jugar los juegos de la vieja escuela con un emulador de xbox. usé sketchup para crear el diseño de mi gabinete y busqué o compré la mayoría de los materiales de Lowes. Este proyecto tarda unos días en completarse y necesitará algunas habilidades básicas para trabajar la madera y pintar. Si tuviera que comprar todo, diría que costaría alrededor de $ 400.

Herramientas
-Sierra de mesa y/o circular
-Sierra ingletadora o sierra manual -Taladro
eléctrico

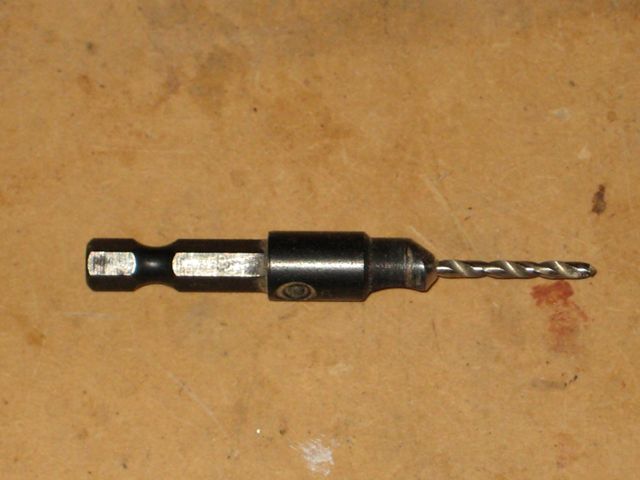

-Broca avellanadora (imprescindible para un acabado liso. Ver imagen)
-Caballetes de sierra (2)
-Fresadora con broca redondeadora
-Lijadora (eléctrica y manual)
-Brochas para pintar (rodillo pequeño, espuma de 2″, brocha para detalles)
-Herramientas misceláneas del taller (cinta métrica, escuadra en T, lápiz, anteojos de seguridad, brocas, etc.)

Materiales

– 2 hojas de 4×8 de MDF de 3/4″
– 1 4×8 hoja de MDF de 1/2″
– 1 hoja de 4×8 de tablero de cuentas de 1/8
– 3 2×4 de 8 pies
– Tornillos – 2″ y 3/4″
– Pernos – 2 pernos de 5″ con 4 arandelas y 2 tuercas
– 2 de 3″ de largo Piezas de tubería de PVC de 2″ de ancho x 2″.
– Pequeñas uñas de acabado
–Masilla para madera
– Pintura negra – 1 pinta
– Pintura verde – 1 pinta de Lowes a juego con el color del volante
– Plexiglás – Pieza de 2×4 de 1/8 de pulgada de Lowes
– Xbox – con los juegos de su elección
– Televisor – 27 pulgadas (intente encontrar uno que se enciende cuando recibe energía)
– Volante – Fanatec Speedster 3 con retroalimentación de fuerza.
– Asiento – Sacado de un Mazda RX7 en el depósito de chatarra.
– Luces de freno – Luces de freno de remolque de barco recuperadas
– Marquesina personalizada – Hechas por mi hermano e impresas en Kinko’s
– Tiras de velcro
– Hook
– Powerstrip
– Ligero – Fluorescente 2 pies de Lowes
– Alfombrillas – Libre de coche viejo

Imprime estos planos y si tienes Sketchup descarga el archivo para obtener mejores vistas.

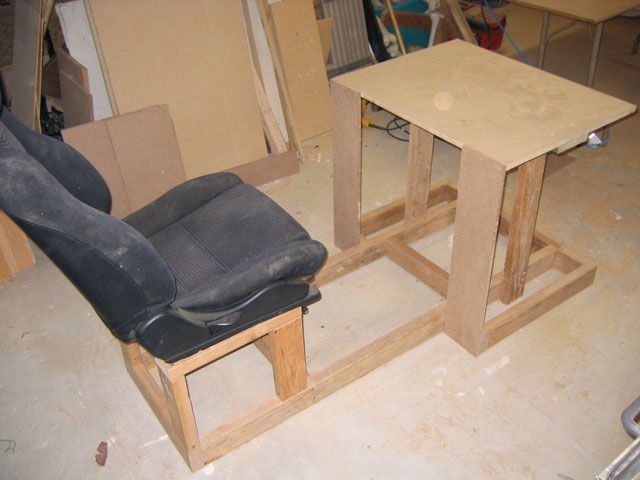

Base
Comience midiendo y cortando las piezas del marco de la base de los 2×4 según el Base.pdf. Estas medidas son una combinación de gabinetes de arcade reales y (quizás aún más importante) lo que necesitaba usar para poder llevar esto a mi sótano. Siéntase libre de ajustar el tamaño según sea necesario. Una vez que las piezas estén cortadas, extiéndalas para asegurarse de que todo esté cuadrado y atorníllelo. Recomiendo perforar previamente todos sus agujeros. No olvides tus gafas de seguridad.

Paneles

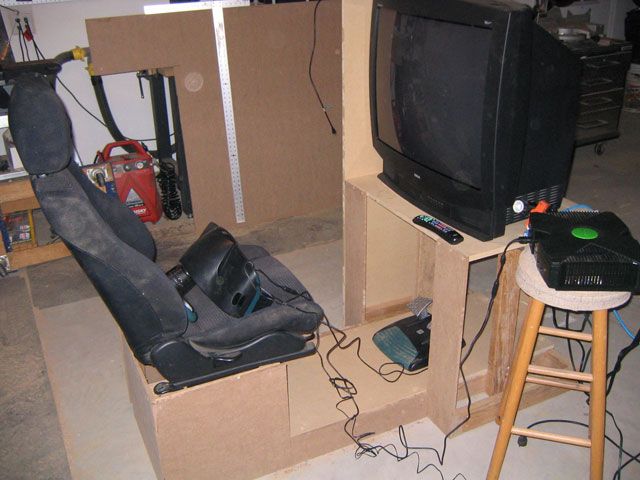

Coloque su hoja de mdf de 4×8 de 3/4 de pulgada en algunos caballetes de sierra. Dibuja y recorta los lados grandes, la base del televisor, la base del volante y los paneles del piso. Mida y corte la parte superior, el respaldo del asiento, las piezas laterales inferiores y el estante de la consola de mdf de 1/2 pulgada. Atornille todo al marco como se muestra en los planos. Para instalar el estante xbox dentro del gabinete, haga una muesca alrededor del soporte de 2×4 y atorníllelo en tres lados.

Cima
Para la caja de marquesina, deberá decidir qué tan profunda la hará en función del ancho de plexiglás que use. Recorta las piezas de la caja de marquesina y clávalas juntas. Usando un enrutador y una broca para redondear, enrute la mitad de los bordes frontal superior e inferior a su gusto. Finalmente, mide y corta el plexiglás. *Nota sobre el plexiglás. Si lo corta con una sierra de calar o una herramienta similar, use una hoja de dientes muy pequeños o espere muchas grietas. Recomiendo usar un cuchillo afilado y marcar el plexiglás varias veces. Aquí hay algunos consejos más de plexiglás

Atrás
Usé 1/8 de pulgada para los paneles traseros solo para reducir el peso total del gabinete. Mida y corte los paneles traseros para que encajen. Use clavos de acabado para unirlos a los paneles laterales.

base del volante
Corte y coloque la placa de refuerzo inferior del volante en la parte inferior de la base del televisor. Con una sierra de vaivén, corte la base del volante y redondéela a su gusto. Un paso adicional opcional en este punto es enrutar los portavasos en la base del volante. Hay espacio para él, y me gusta tener uno alto y frío conmigo cuando conduzco mi Porsche 911 de 1985 a través de Coconut Beach.

Asiento
Dependiendo del asiento que obtenga, habrá diferentes formas de fijarlo al marco. Perforé 4 agujeros y usé el hardware del asiento existente. ¡Hagas lo que hagas, asegúrate de que sea seguro!

Como siempre decía mi maestro de carpintería de octavo grado, justo después de que le dijiste que tu proyecto estaba terminado: «¿Cuándo vas a empezar a lijar?»

Lije todas las esquinas y aplique masilla para madera en todos los orificios para tornillos.

Taladre un orificio lo suficientemente grande como para que quepan los cables de alimentación y los cables AV a través de la parte trasera central de la base del televisor. También taladre un orificio donde el espaciador izquierdo de la marquesina toca el panel superior y la caja de la marquesina. (ver imágenes) Esto se utilizará para el cable de alimentación de iluminación trasera. Por último, perfore un orificio en el extremo izquierdo de la base del volante para colocar los cables del controlador.

Usando un rodillo pequeño, dale dos manos de pintura negra.

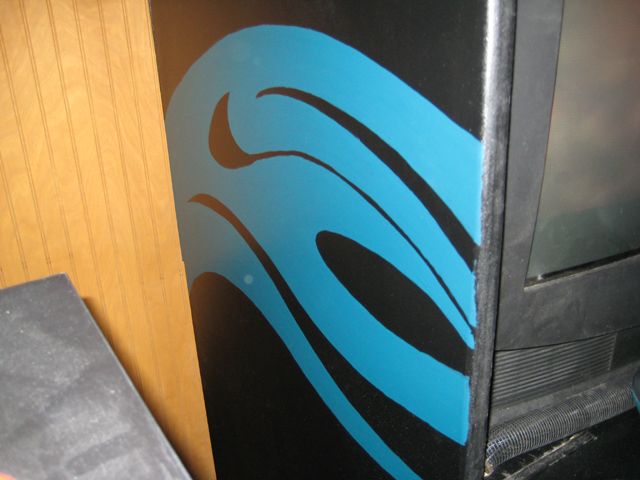

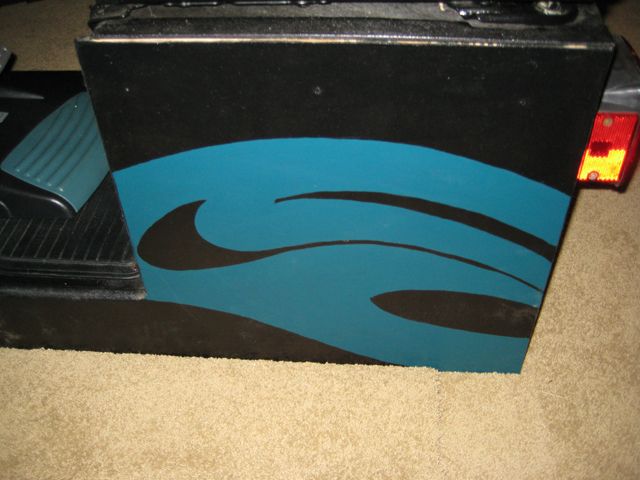

Después de que se seque, use una brocha para detalles para pintar a mano las llamas en los costados y debajo del asiento. Recomendaría hacer una plantilla de cartón de su diseño para que pueda recrearse fácilmente en todos los lados. Luego, dibuja a mano alzada una matrícula personalizada en la parte posterior.

Fije la caja de la marquesina con pernos largos, arandelas y tornillos, pasando el cable de alimentación a través del orificio que perforó anteriormente y asegurándolo firmemente.

Aquí hay una lista de las últimas cosas que hacer.
– Imprima una marquesina. Use el mío o pruebe uno de estos ejemplos
: monte la regleta de enchufes por dentro y por debajo.
– Clave las alfombras del automóvil con al menos 10 clavos para techo.
– Pegue dos tiras de velcro en el centro de las alfombrillas con la ubicación correspondiente en la parte inferior del acelerador/freno. Asegúrese de que las tiras sean lo suficientemente largas para que los pedales se puedan ajustar para que usted y su sobrina jueguen; el asiento solo se ajustará hasta cierto punto y queremos que todos disfruten de esta experiencia de juego.
– Instale un gancho para que el segundo controlador se asiente mientras no esté en uso.

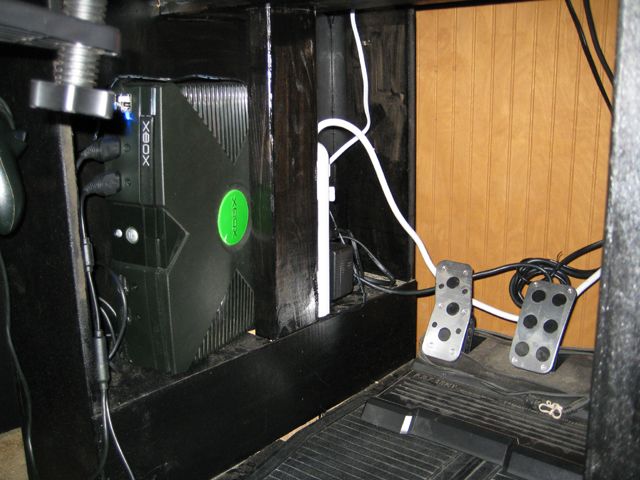

– Amarre por torsión el cableado adicional en el interior.
– Conecte un cable de red para juegos en línea.

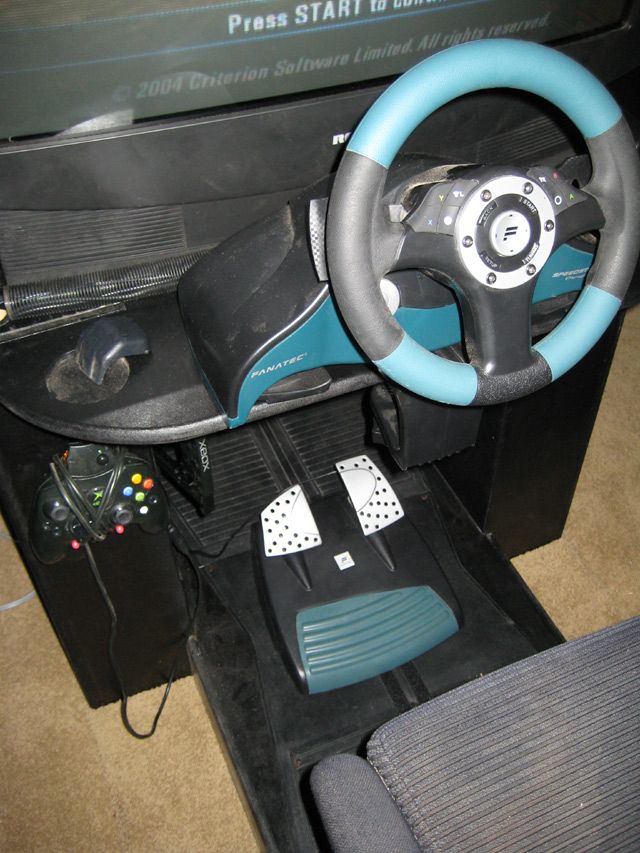

– Siéntate y juega.

Si pudiera retroceder en el tiempo y pensar más en ello o ver un instructivo increíble como este. Habría hecho la base del volante ajustable y construido un interruptor para el pedal del freno que activaría las luces de freno.

Espero que hayan disfrutado mi primer instructivo y se inspiren para construir su propio gabinete de juegos de conducción.
