Maquina de juegos clásica arcade

Introducción: Gabinete Arcade Clásico

Este proyecto fue realizado por un miembro de la comunidad de FirstBuild que quería construir un gabinete de arcade. Querían utilizar ShopBot en First Build y esencialmente «imprimir» el gabinete. Sus prioridades se centraron en la facilidad de montaje del gabinete, la accesibilidad y la compatibilidad con el X-Arcade Tank Stick. Pasaron varias horas optimizando el diseño en AutoCAD. El esfuerzo de colaboración durante la etapa de diseño inicial valió la pena enormemente ya que el producto final encajaba como si se comprara como un kit profesional. A continuación se detallan los pasos necesarios para completar este proyecto y, con suerte, con esta guía y los archivos a continuación, puede construir su propio gabinete.

Suministros utilizados:

Título (Cantidad)

Enrutador con broca de filete de 1/4 pulg. (1)

Broca para agujeros guía de tornillos (1)

Cinta métrica (1)

Escuadra de carpintero (1)

Pincel (1)

Rodillo de pintura ~ siesta de 1,5 pulgadas (1)

Taladro eléctrico (1)

1/4in acrílico aproximadamente 6in x 24in (1)

Cinta aislante blanca para iluminación perimetral LED Marquee (1)

Caja de tornillos para madera ~2in (1)

Pegamento para madera (1)

Pintura de imprimación si se usa (1)

Pintura negra mate a base de aceite (1)

Hoja de MDF de 3/4in x 4ft x 8ft (3)

Regleta (1)

altavoces para ordenador (1)

Juego de tiras de luz LED (1)

Montaje de monitor VERSA (1)

Monitor de pantalla ancha para una apertura de 21.875in x 13.25in. (1)

Barra de tanque X-Arcade (1)

computadora personal (1)

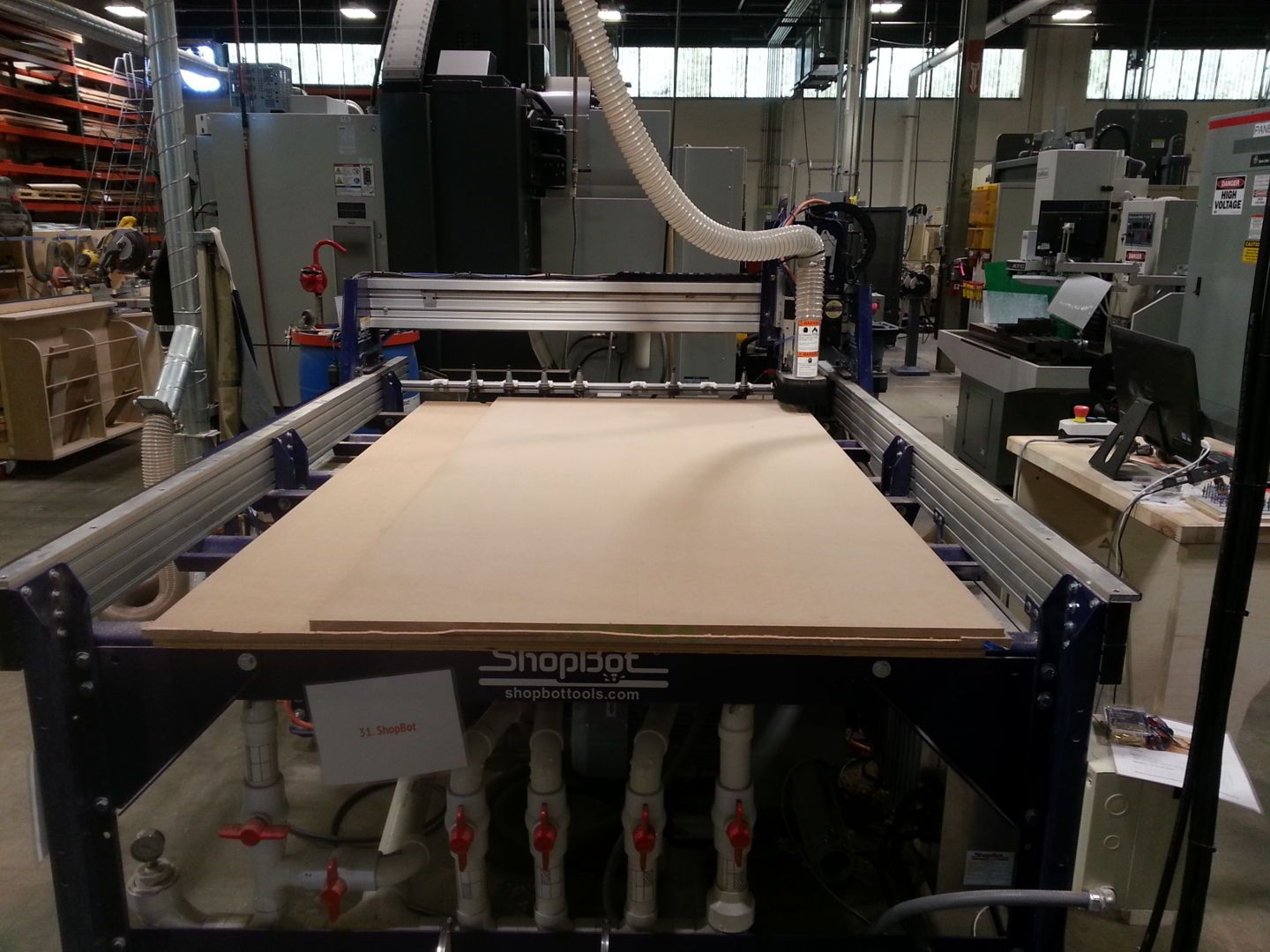

Paso 1: corte los paneles del gabinete con Shopbot

Cortar paneles de gabinete usando Shopbot

Use el Shopbot para cortar los paneles en el archivo adjunto.

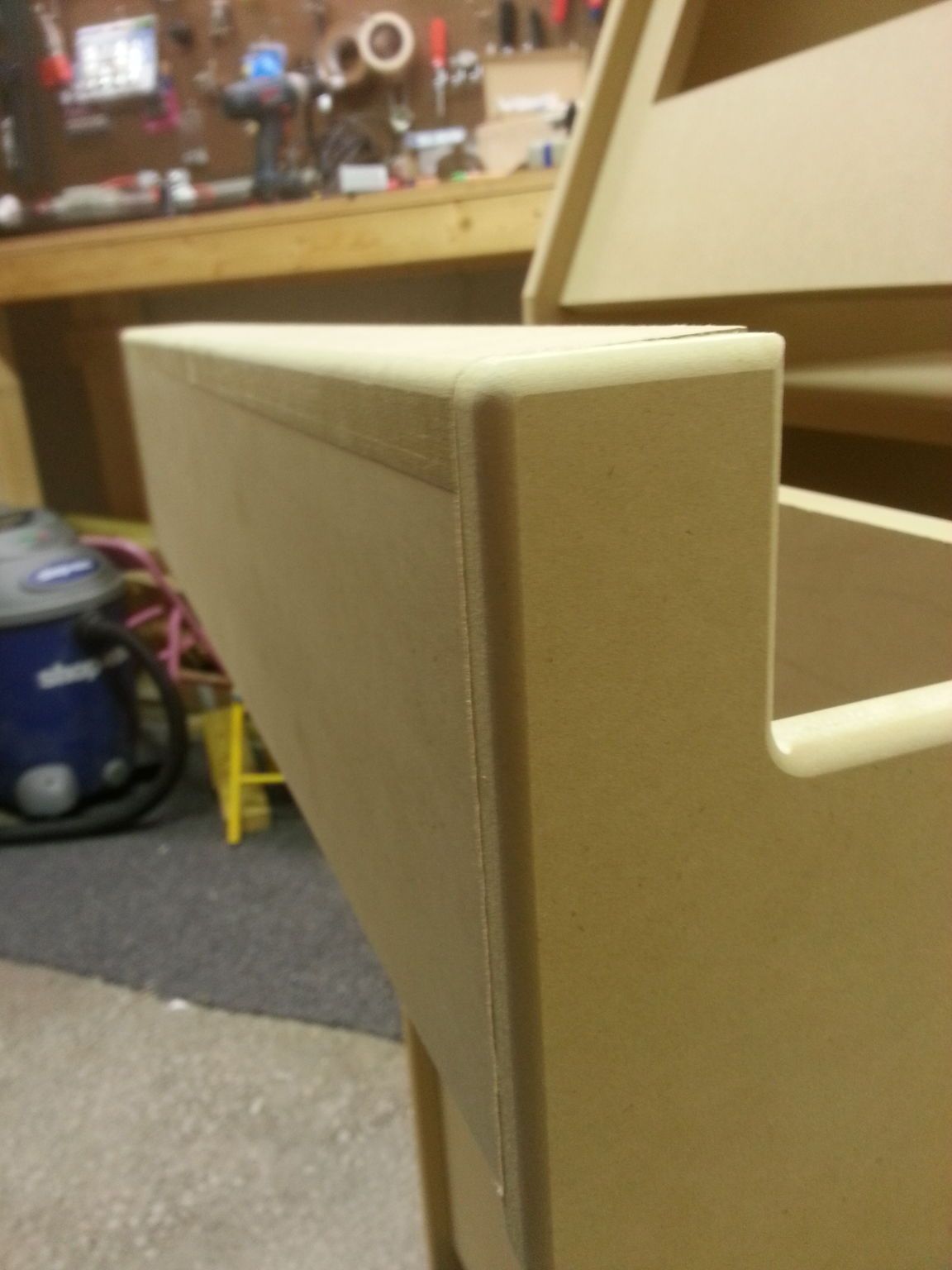

Paso 2: enrute los bordes del gabinete

Recorra los bordes del gabinete

Use un enrutador y una broca redonda de filete de 1/4 de pulgada y dirija todos los bordes visibles de los paneles del gabinete recién cortados. Dirija los bordes interior y exterior del gabinete para asegurarse de que todos los bordes visibles estén terminados y lisos, lo que le da al gabinete un aspecto profesional.

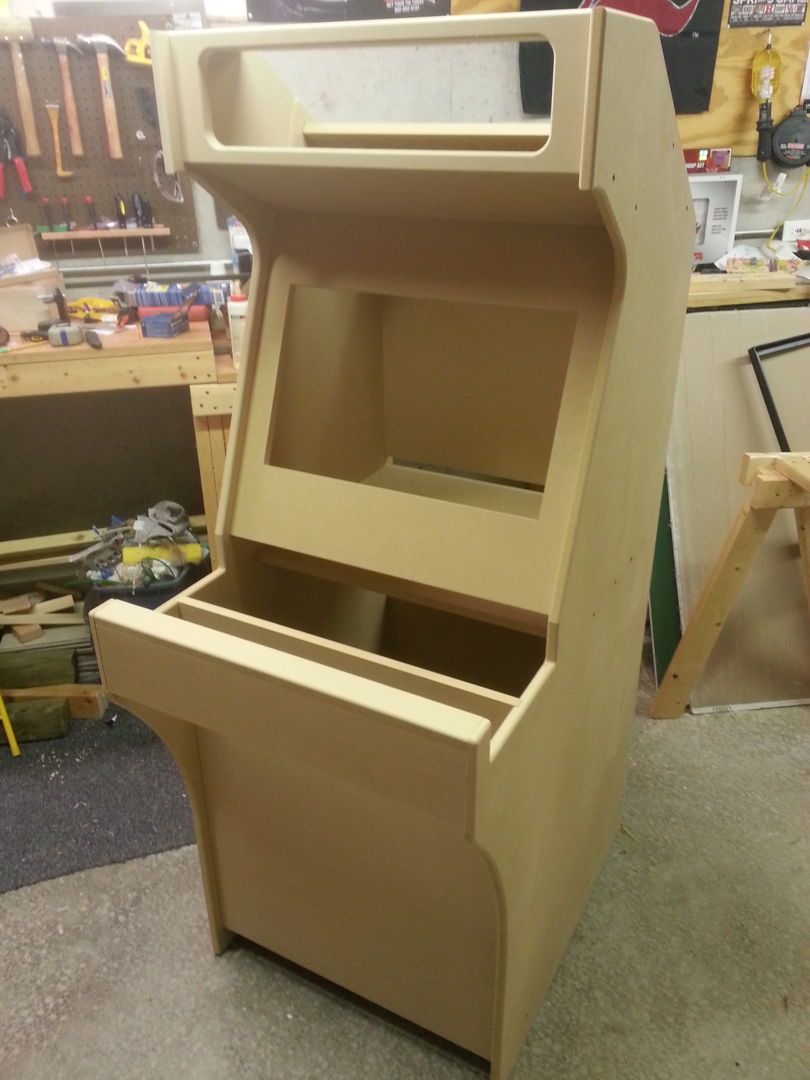

Paso 3: ensamble los paneles del gabinete

Ensamblar los paneles del gabinete

Aplique pegamento a todas las juntas ranuradas y atornille todos los paneles como se muestra en los archivos del dibujo principal. Hay un archivo pdf dentro de la carpeta de compilación que brinda todas las dimensiones y puede ayudarlo a comprender dónde encajan las piezas y cómo.

NO pegue los paneles que desea deslizar, como el panel frontal del monitor, el panel de la marquesina y el panel posterior superior. Usaron el panel posterior superior para acceder a la PC y otros componentes cruciales del gabinete de juegos.

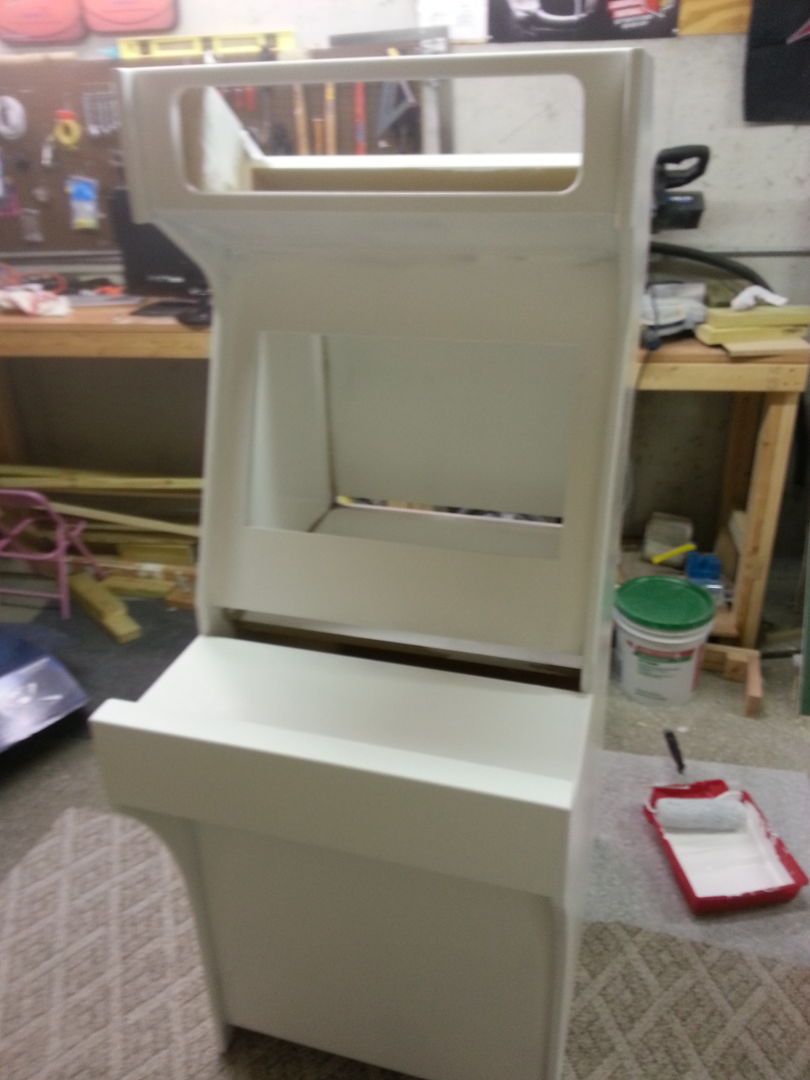

Paso 4: Prepárese para pintar

Prepárate para pintar

Rellene todos los orificios para tornillos y use compuesto para juntas de paneles de yeso en todos los bordes enrutados para evitar que la pintura penetre en los bordes y no dé ese aspecto de acabado. Una vez que el relleno y el compuesto se hayan secado, lije y pinte con imprimación. Deje que esto se seque durante un par de días.

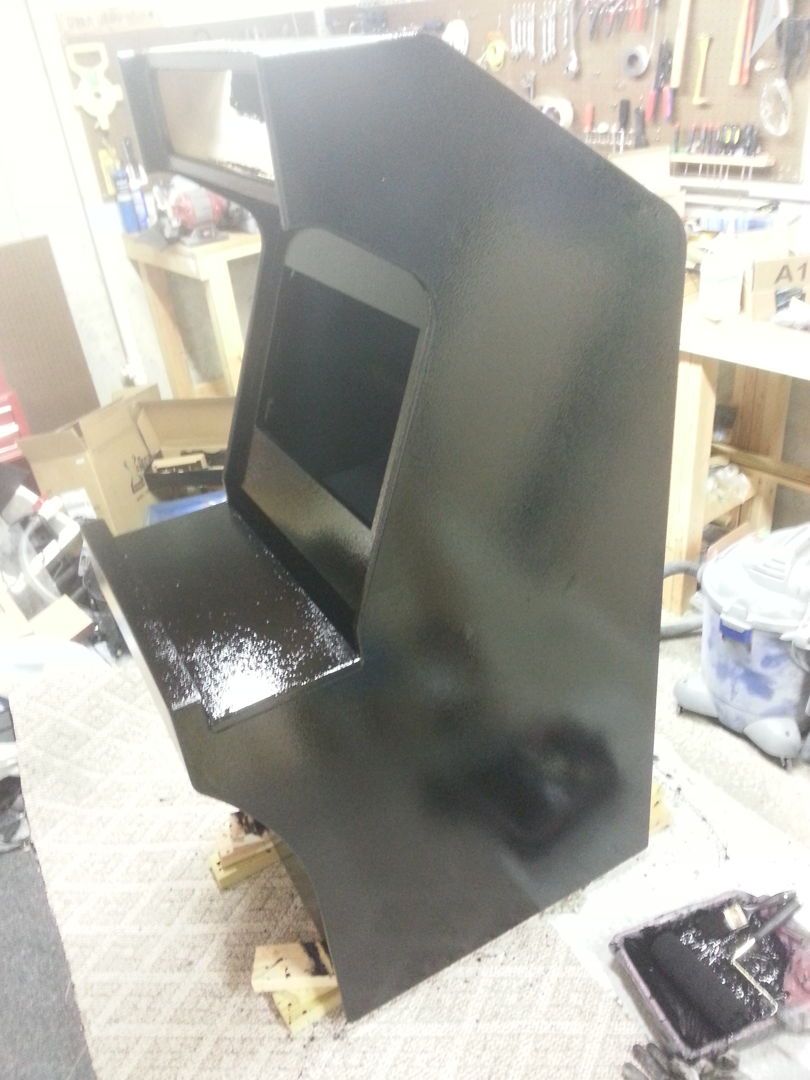

Paso 5: Gabinete de pintura

Gabinete de pintura

Use una pintura a base de aceite negro mate para cubrir el gabinete. Compraron un galón de pintura en Home Depot y fue fabricada por Rust-Oleum. Este tipo de pintura es muy espesa y desordenada y tardará unos días en secarse. Tuvieron que usar varias pasadas de pintura para cubrir todas las áreas del gabinete. Usaron un rodillo para las áreas planas más grandes y un cepillo para las esquinas y lugares difíciles de alcanzar. Necesitará algún tipo de diluyente de pintura para limpiar adecuadamente el desorden que hará.

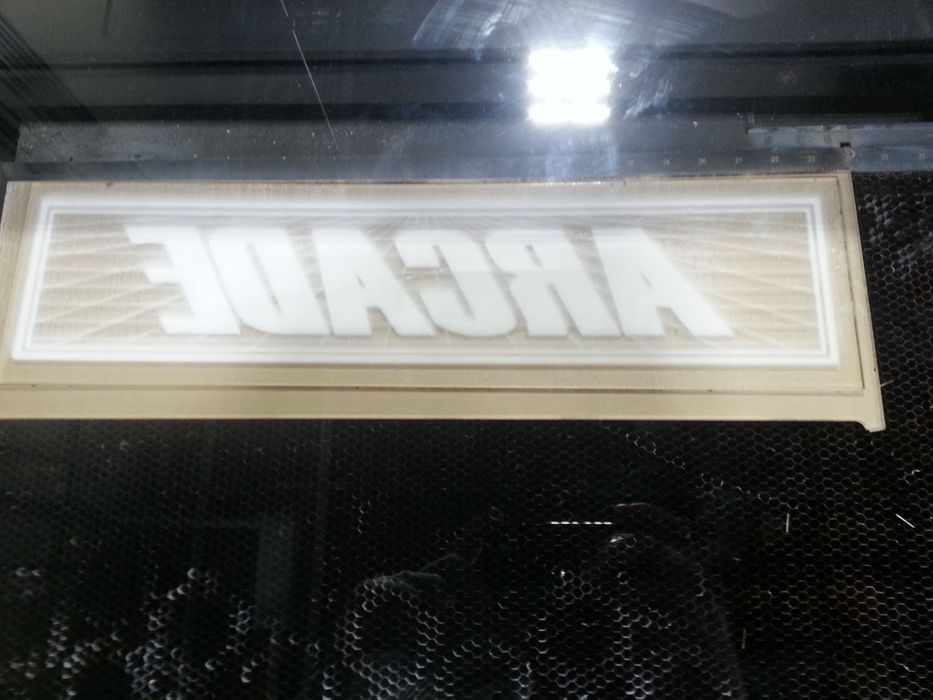

Paso 6: Marquesina

Marquesina

Use el láser universal de FirstBuild para grabar acrílico de 1/4 de pulgada con el logotipo «ARCADE» o cualquier otro diseño que le gustaría usar para su gabinete. Es muy importante que grabe la imagen en el lado TRASERO del acrílico para que cuando bordee la luz con LED no se produzcan sombras y la luz se filtre un poco al pasar a través del acrílico hacia la cara frontal visible. Observe en la imagen cómo la imagen está al revés y están grabadas en la parte posterior del material y la cara frontal visible está hacia abajo.

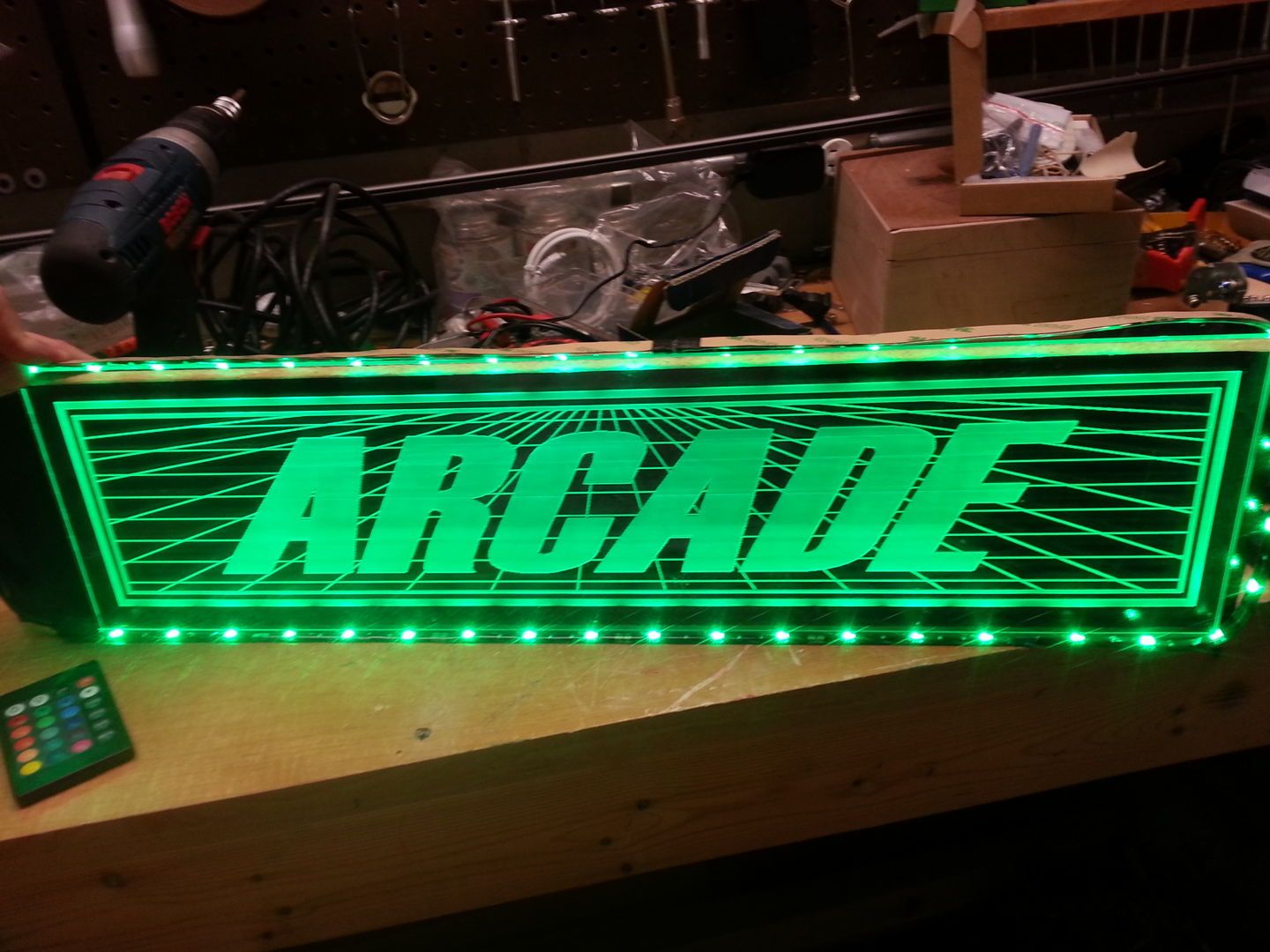

Paso 7: marquesina de luces de borde con LED

Marquesina de luz de borde con LED

Compraron tiras de LED en línea que se utilizan para acentos de automóviles y retroiluminación de cine en casa. Hay muchas opciones, solo elige una que creas que funcionará. Usaron un kit de Amazon llamado Torchstar LED y funciona muy bien. Compraron cinta aislante blanca para adherir las tiras de LED a la marquesina acrílica. Colocar cinta blanca en todos los bordes permite que la luz se refleje en el acrílico en lugar de sangrar los bordes descubiertos. Colocaron una sola tira de LED a lo largo de la parte superior de la marquesina (no como muestra la imagen). Hay una pieza de madera pintada de negro colocada detrás de la marquesina. También hice un arnés especial para encender una tira de LED debajo de mi controlador X-Arcade Tank Stick.

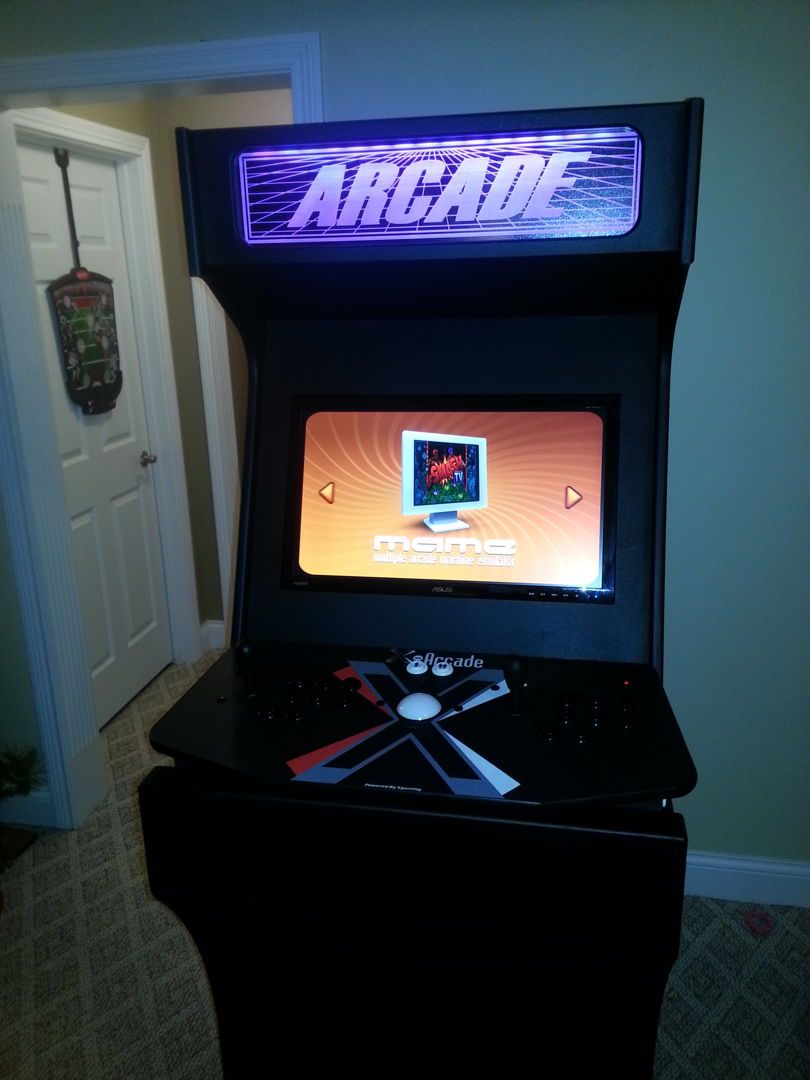

Paso 8: ensamble los componentes en el gabinete

Monte los componentes en el gabinete

Ahora que todo está pintado y la marquesina está completa, puede ensamblar todos los componentes críticos. Instale monitor/soporte, PC, barra de tanque, marquesina con luz LED en el borde y parlantes para PC. Hay demasiados pasos para enumerarlos aquí, pero en resumen, el objetivo final es instalar la PC y los componentes para comenzar a jugar en su nuevo gabinete. Tenga en cuenta que el X-Arcade Tank Stick actúa como una entrada de teclado, por lo que se requiere muy poca configuración y no se necesita cableado.

Paso 9: Configurar el software de arcade

Configurar el software de juegos

Mucha gente en línea ha hecho tutoriales para este tipo de configuración y no voy a recrear la rueda. Palabras clave de Google como configuración de mame, configuración de maximus arcade, configuración de emulador de arcade… etc…

Utilizo una interfaz de Maximums Arcade que era gratis con la compra de un X-Arcade Tank Stick. También he usado una interfaz de código abierto gratuita llamada Hyperspin. Tendrá que invertir tiempo para entender cómo instalar y jugar estos juegos en su nuevo gabinete y PC. Hay muchos recursos en Internet y es muy fácil de lograr, pero tienes que averiguarlo y hacerlo por tu cuenta. Una vez que la configuración esté completa, ¡disfruta de la diversión y buena suerte!
