Como construir una maquina de juegos retro estilo television antigua

Me propuse construir un gabinete arcade de raspberry pi, pero no estaba seguro de cómo quería que se viera exactamente. Una cosa que sí sabía es que quería que tuviera un ambiente de la vieja escuela, algo así como una radio/televisor de mesa antigua. Esto es lo que se me ocurrió.

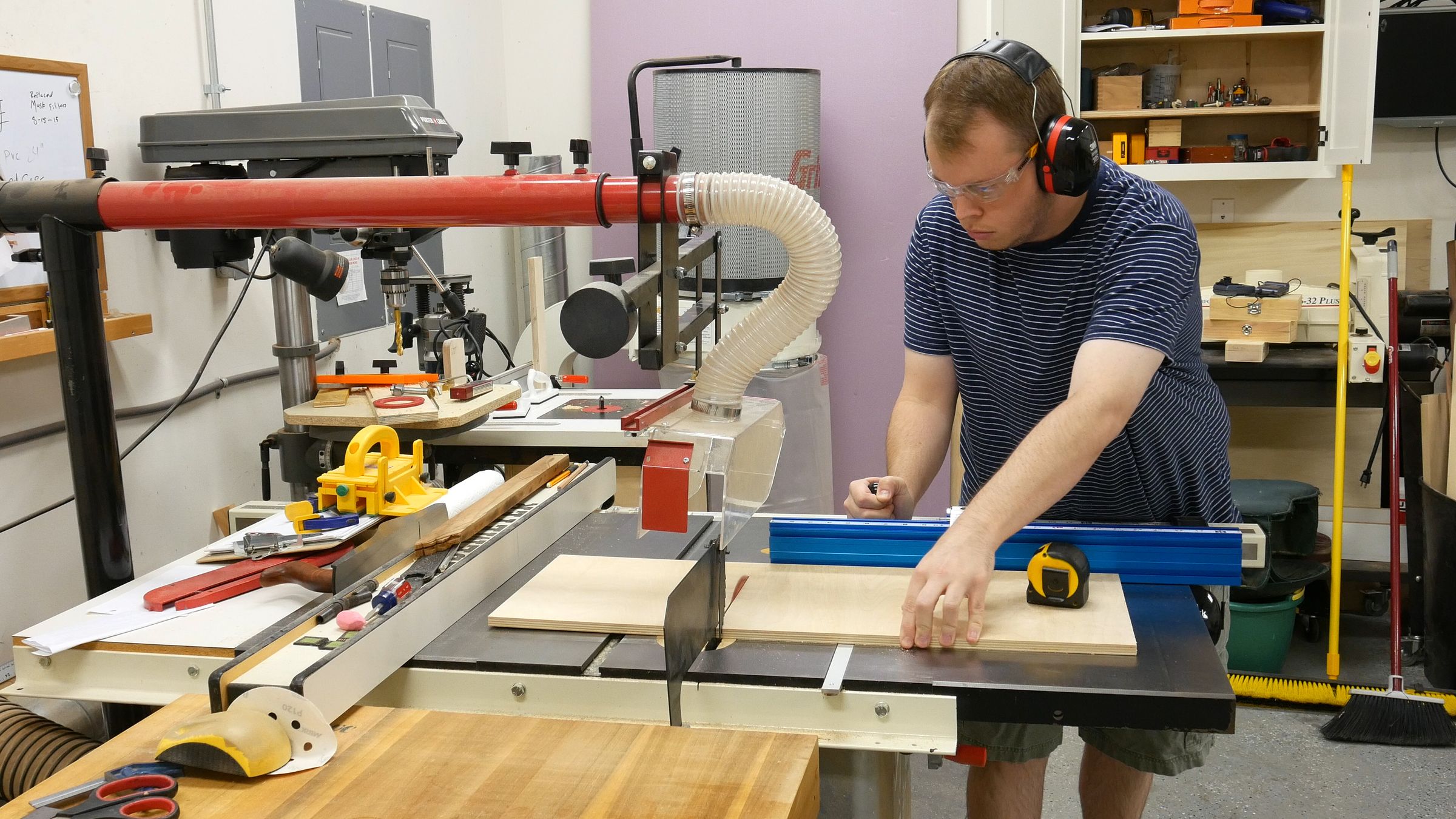

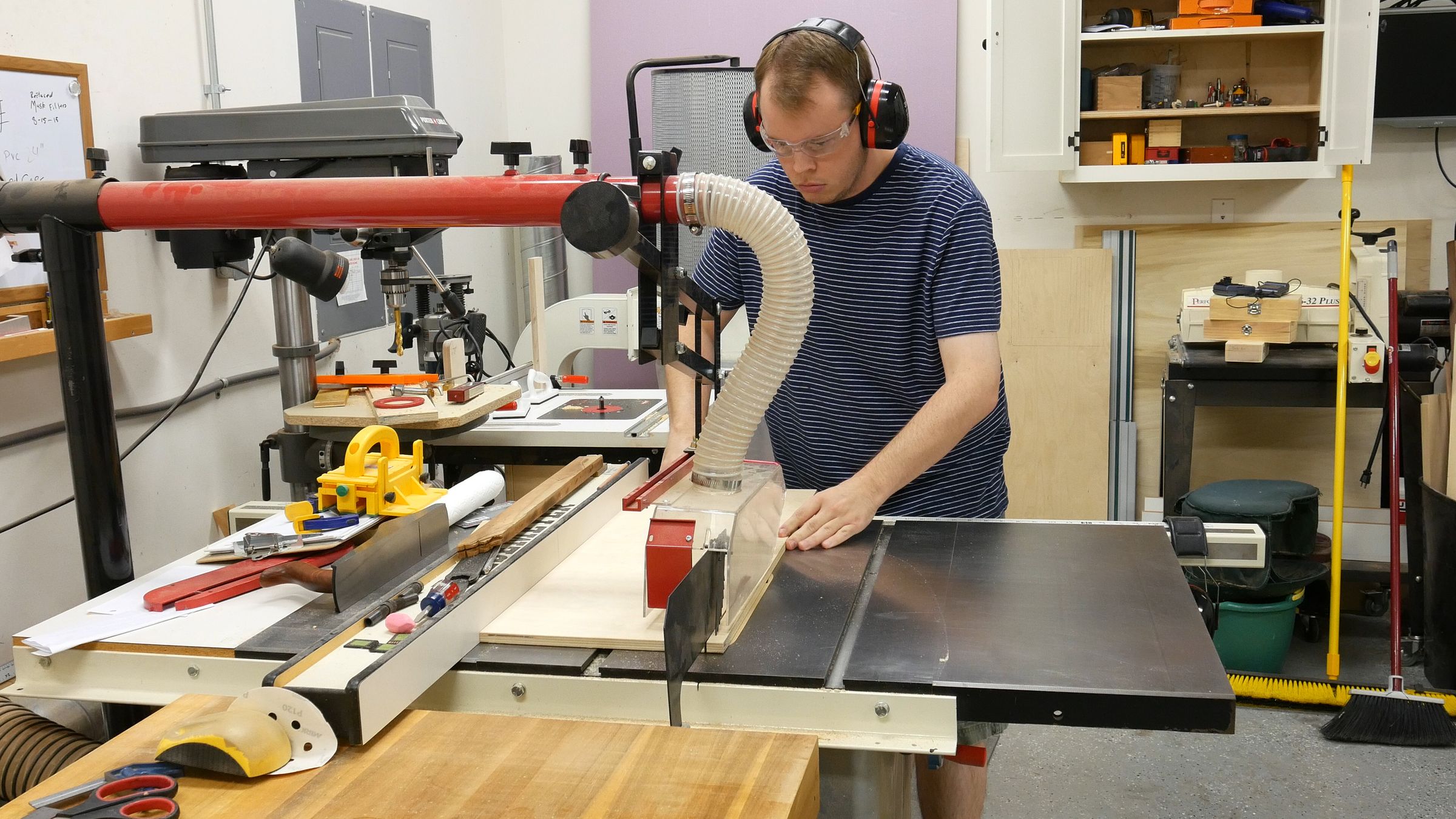

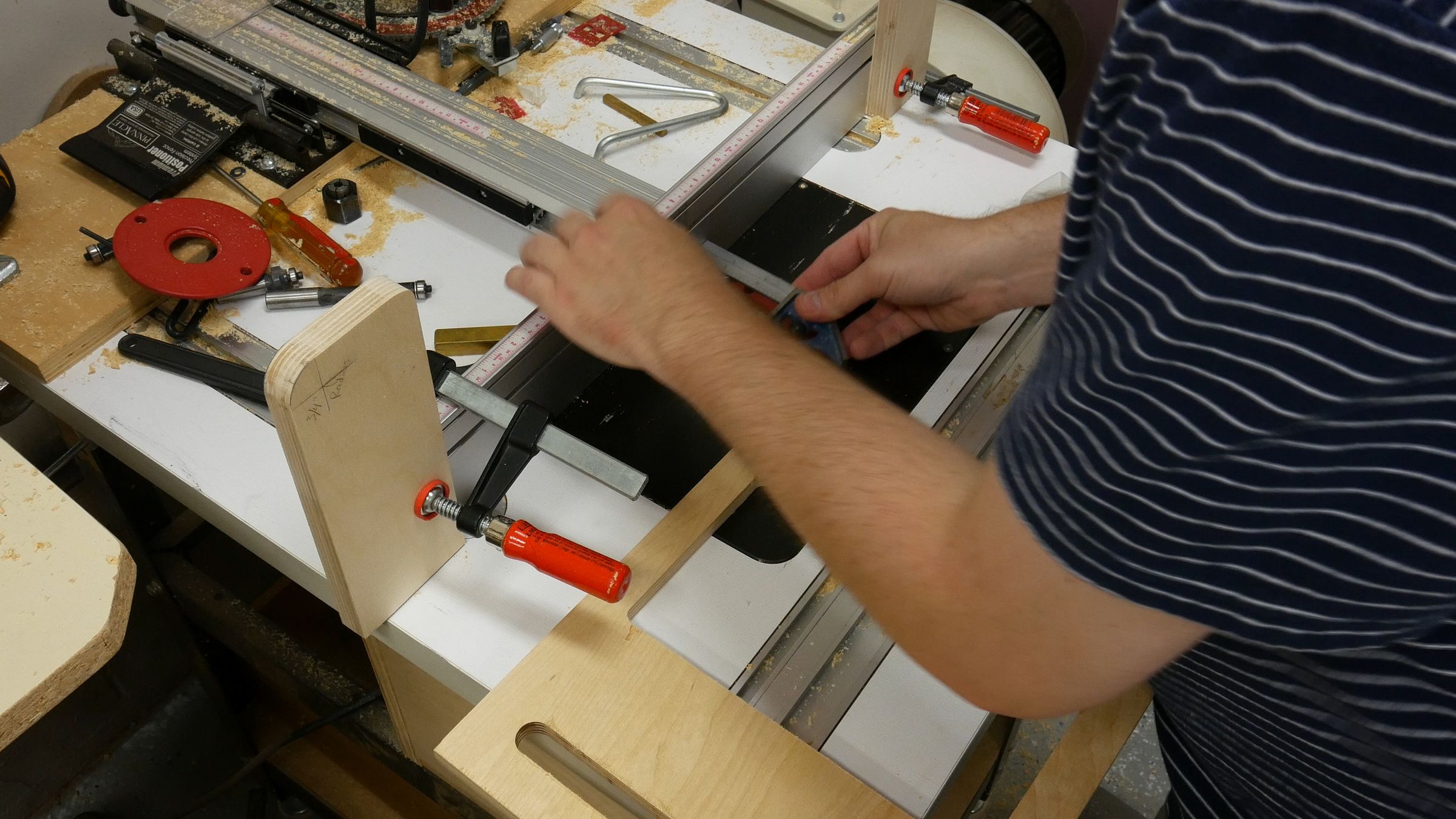

Lo primero fue cortar un poco de madera contrachapada de 1/2″ para los paneles frontal, posterior e inferior. Hice estos cortes en la sierra de mesa.

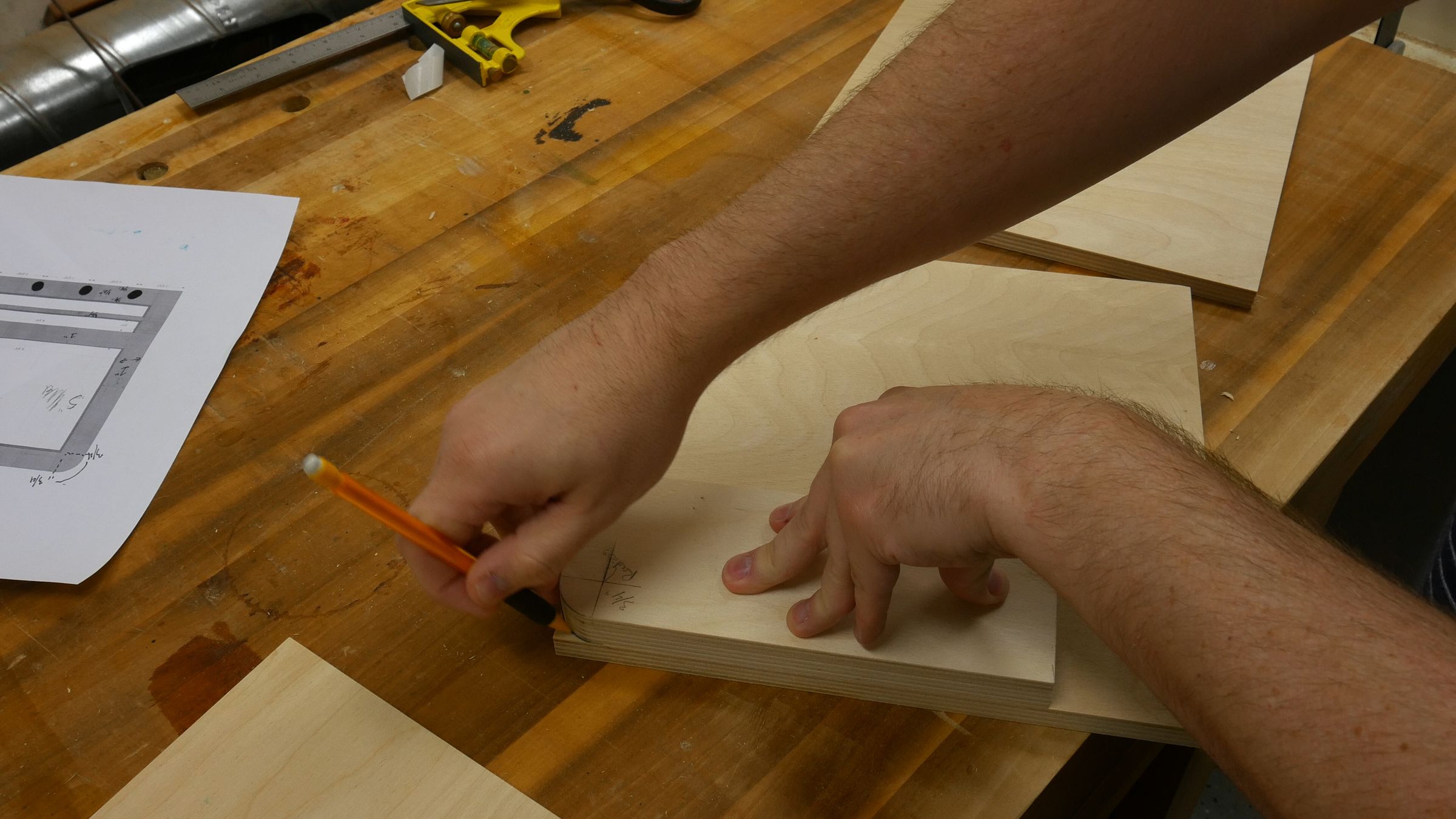

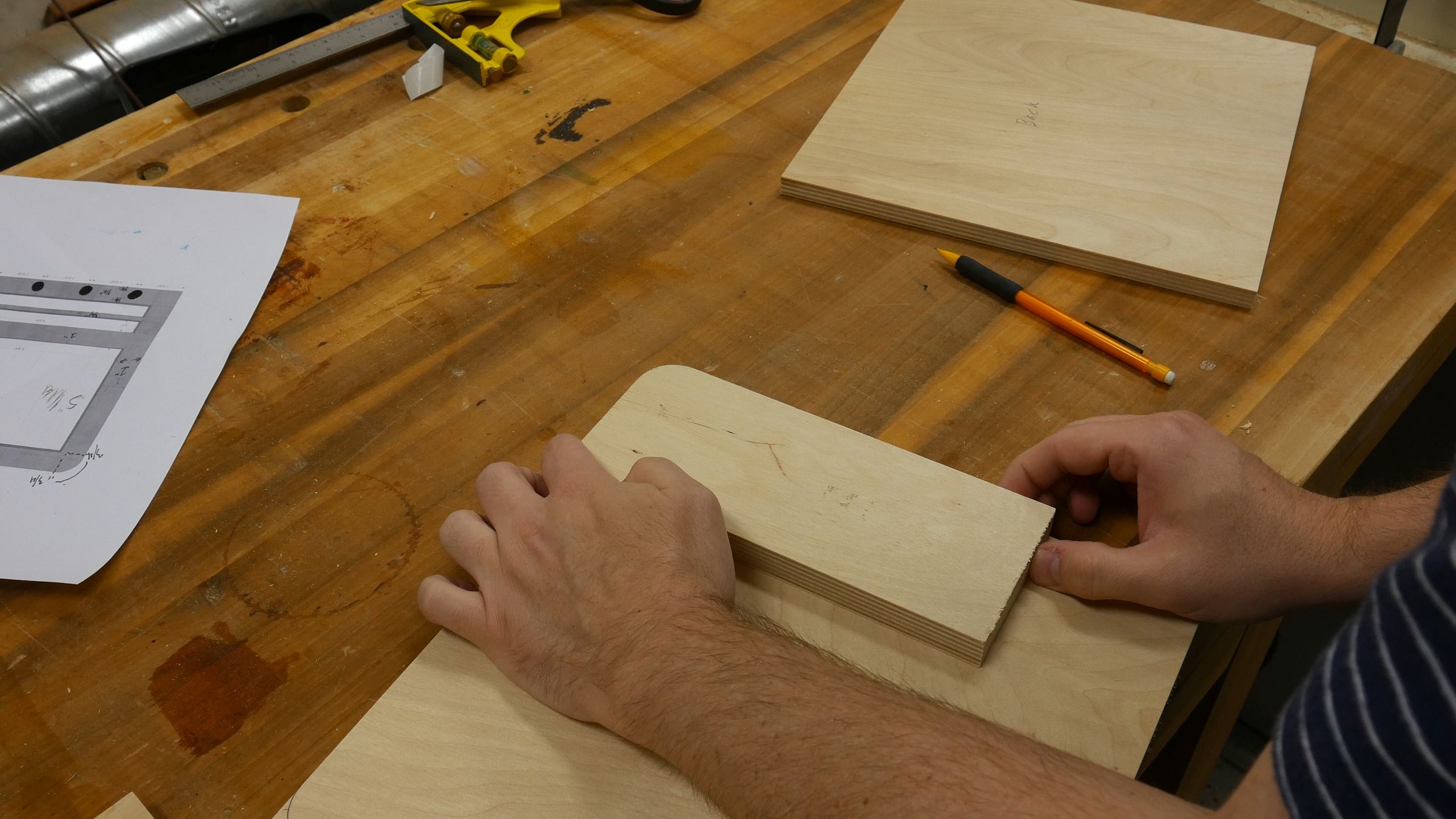

Las esquinas superiores de los paneles frontal y posterior recibieron una curva de radio de 3/4″. Hice una plantilla con un trozo de madera contrachapada para facilitar esta tarea y ayudar a producir resultados consistentes. Tracé la curva en un lado, volteé la plantilla sobre y trazar el otro lado.

Lo bueno de las plantillas es que luego puede usar una broca de corte al ras en la mesa del enrutador para obtener una copia exacta, lo que significa que el proceso de revestimiento posterior no tendrá irregularidades.

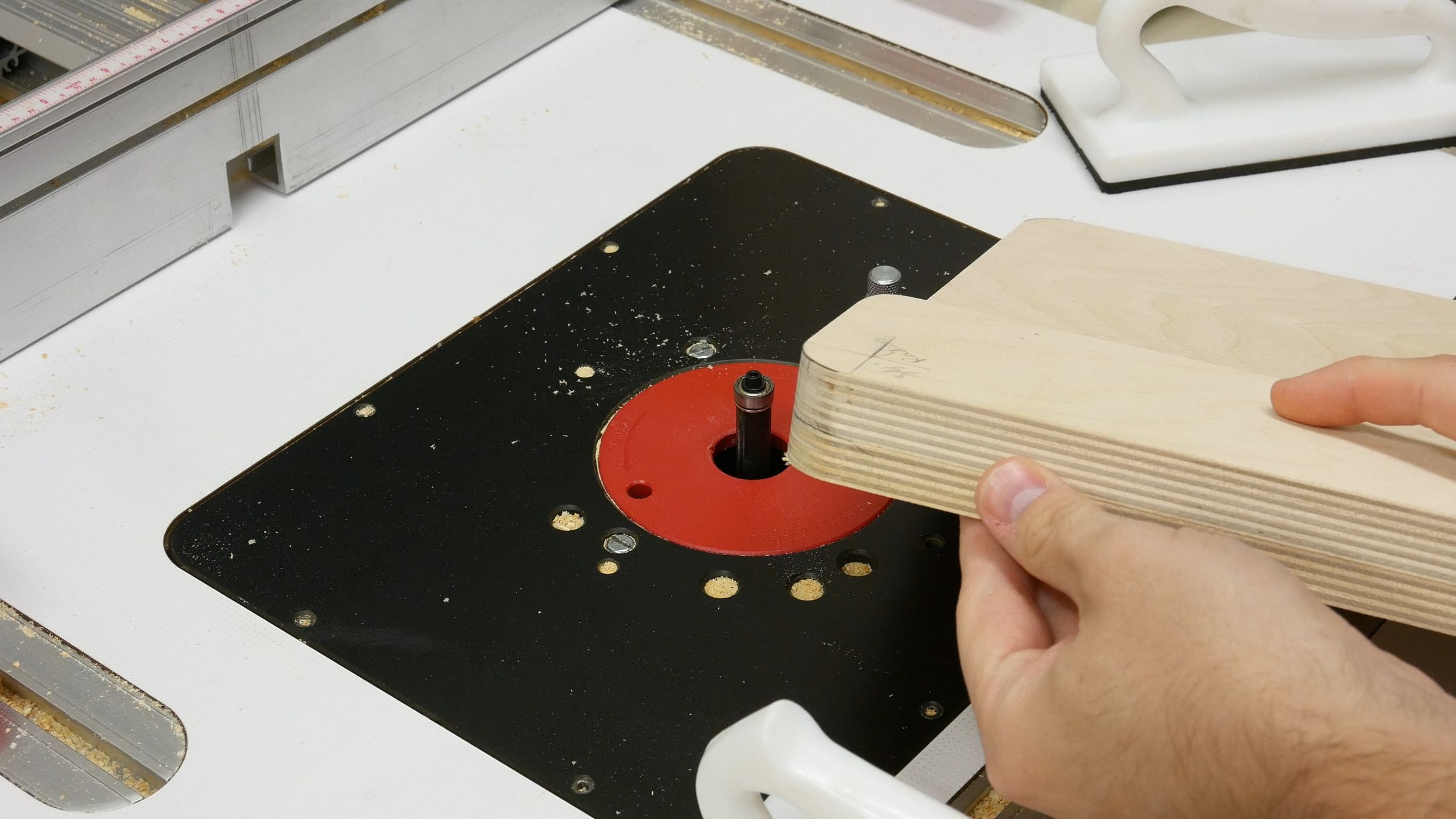

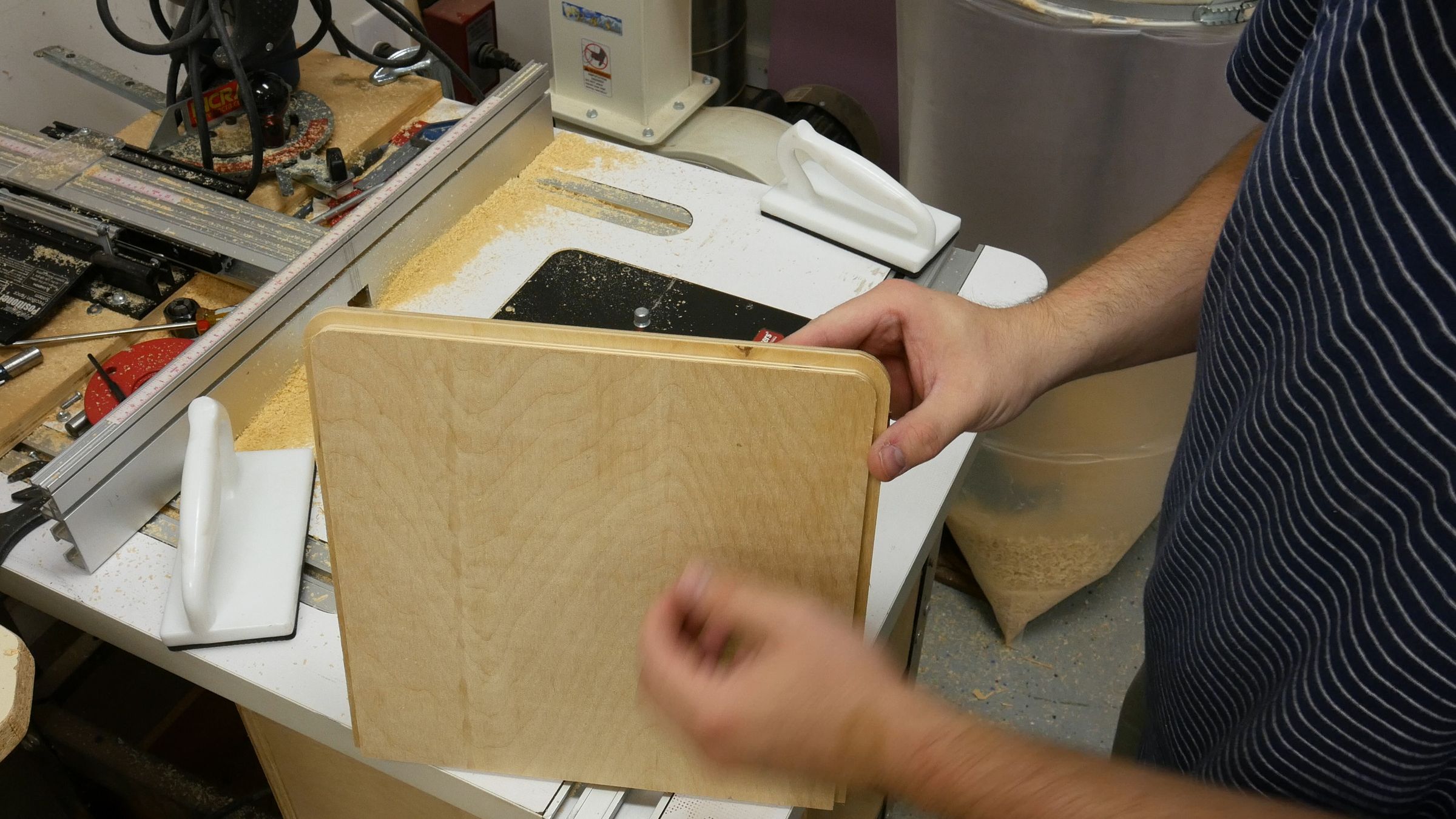

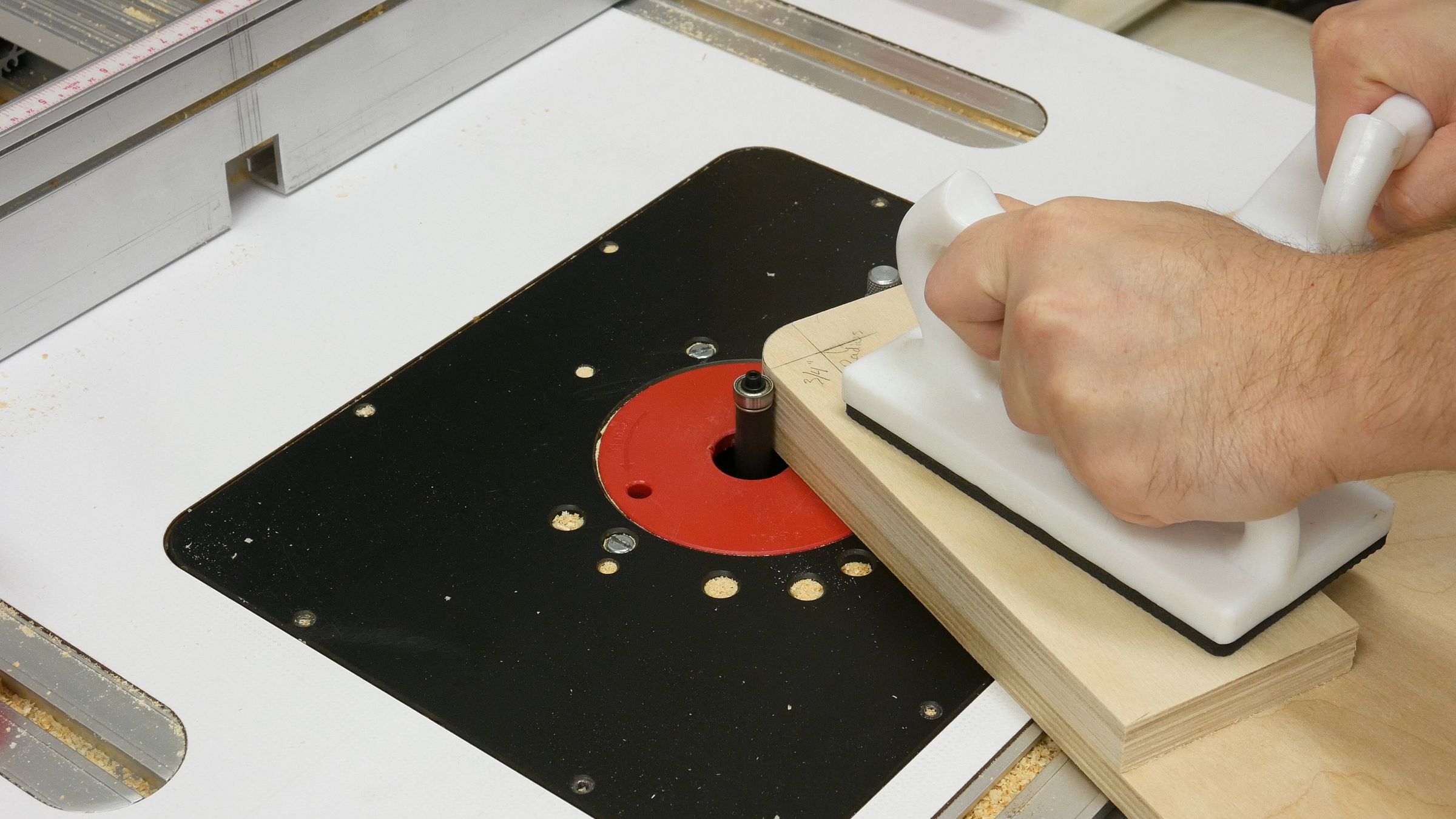

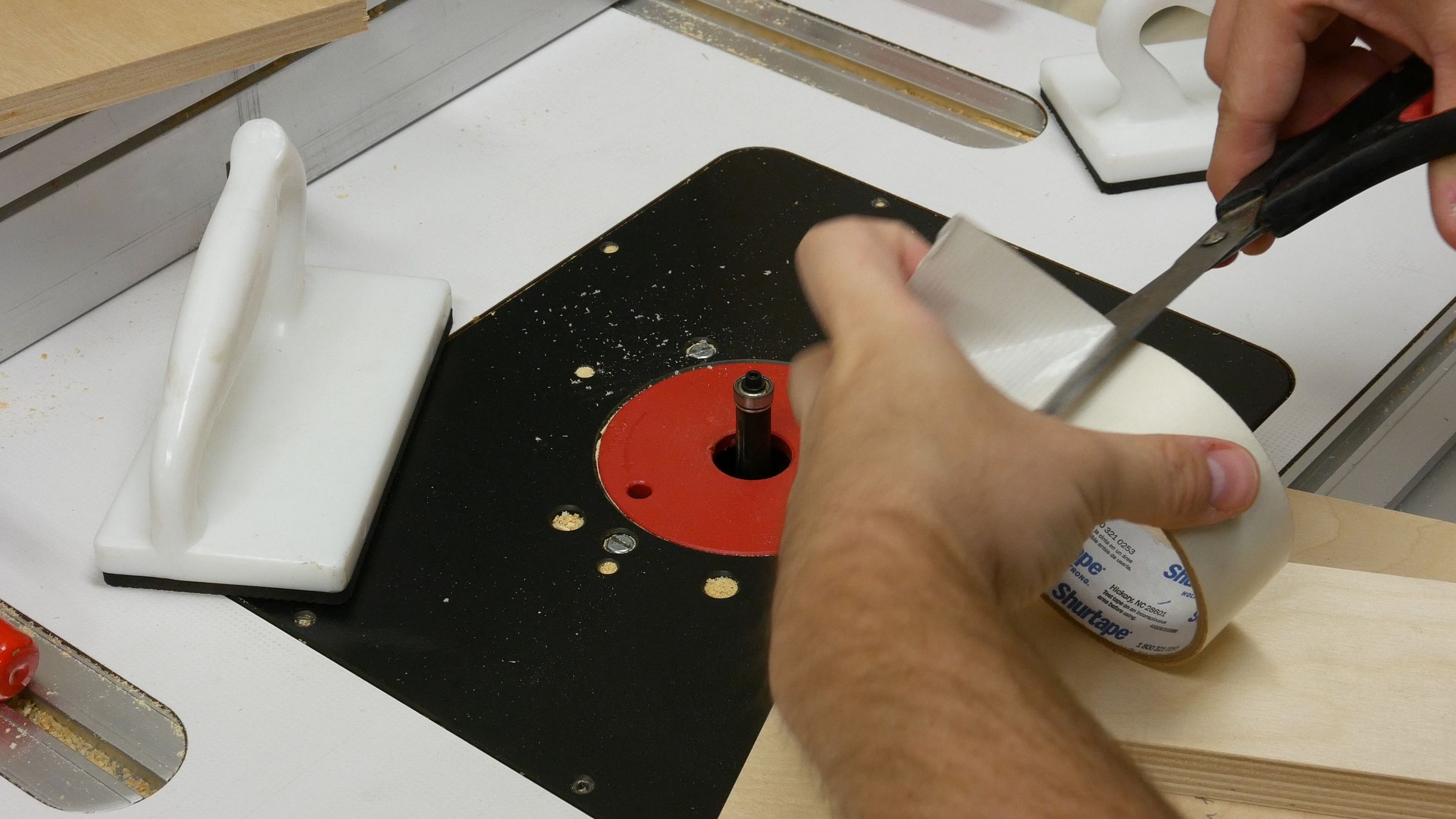

En la mesa del enrutador, inserté una broca de corte al ras (también conocida como broca de plantilla) con un rodamiento en la parte superior. Este cojinete se montará contra la plantilla que puse en su lugar con cinta adhesiva de doble cara. Uso almohadillas de empuje para mantener mis manos alejadas de la broca.

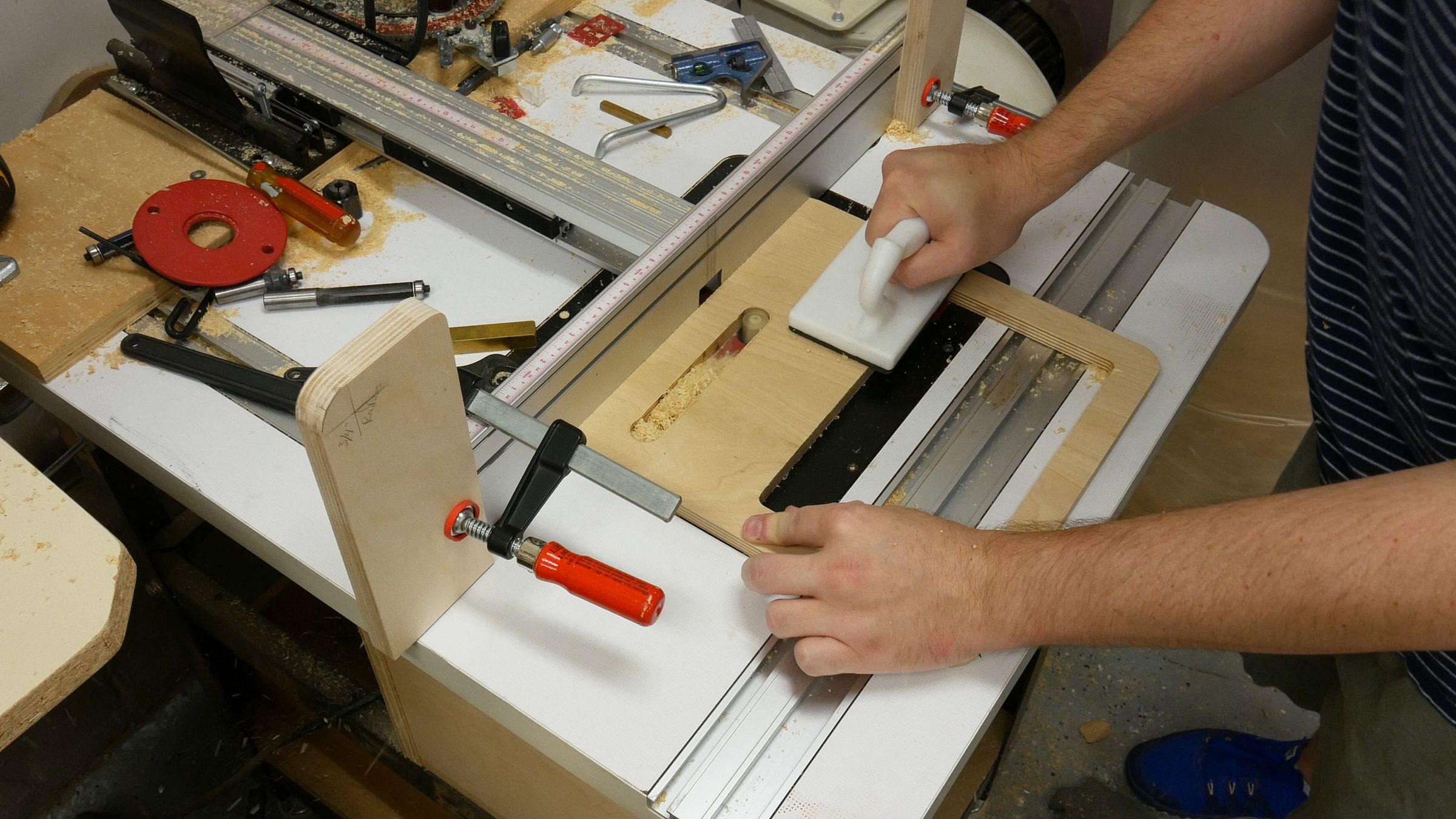

Después de enrutar un lado, doy la vuelta a la plantilla y la pego al otro lado del panel y hago el mismo corte. Esto me deja con 2 esquinas idénticas.

Recogí un monitor LCD de 10″ para ( http://amzn.to/2adnTCS) este proyecto pero lamento no haber buscado un monitor 4:3. Esta es probablemente mi mayor respuesta a este proyecto. PERO, estoy muy feliz con la calidad Ok, de vuelta al proyecto.

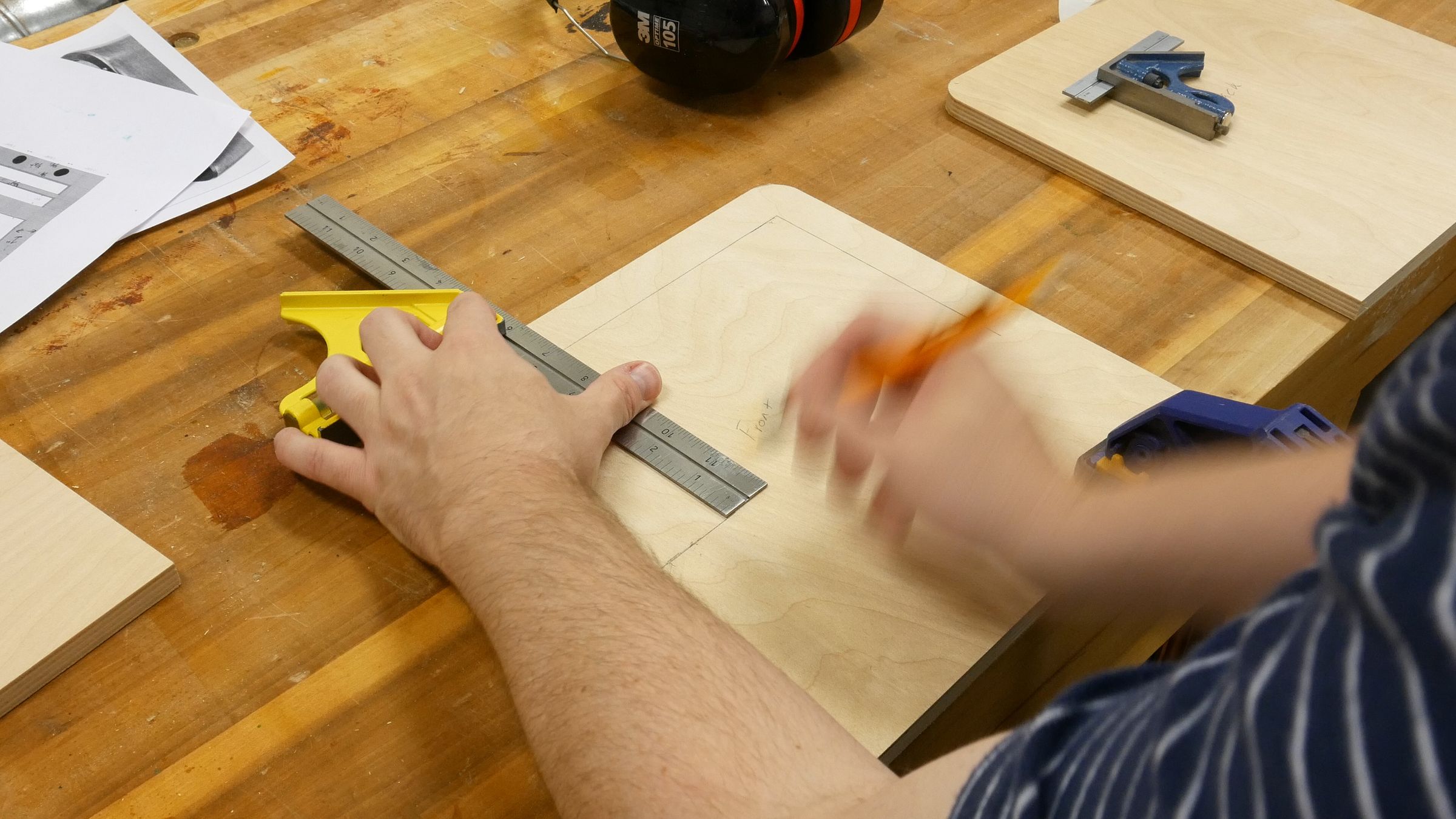

Estoy trazando líneas para el monitor en el panel frontal.

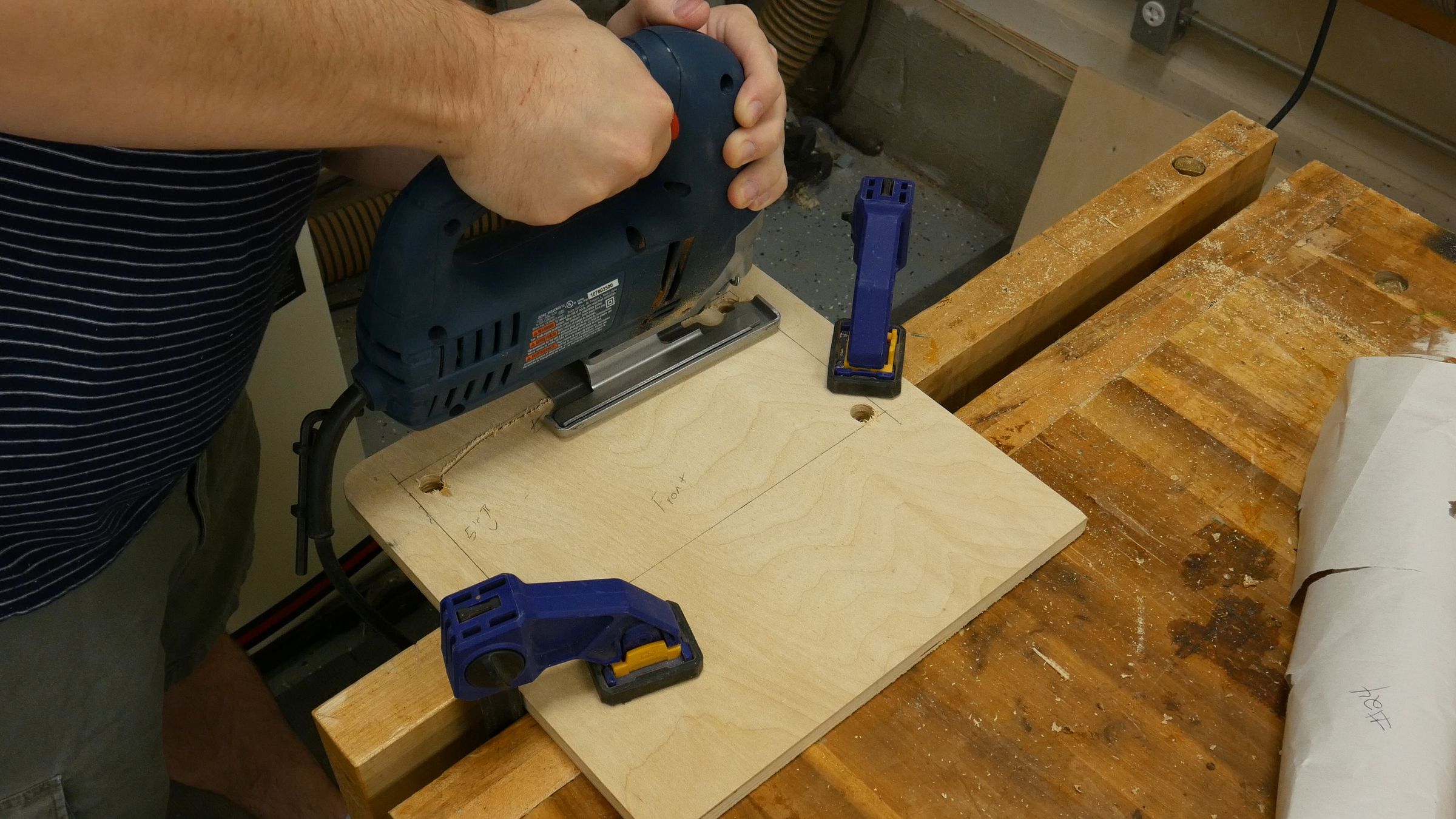

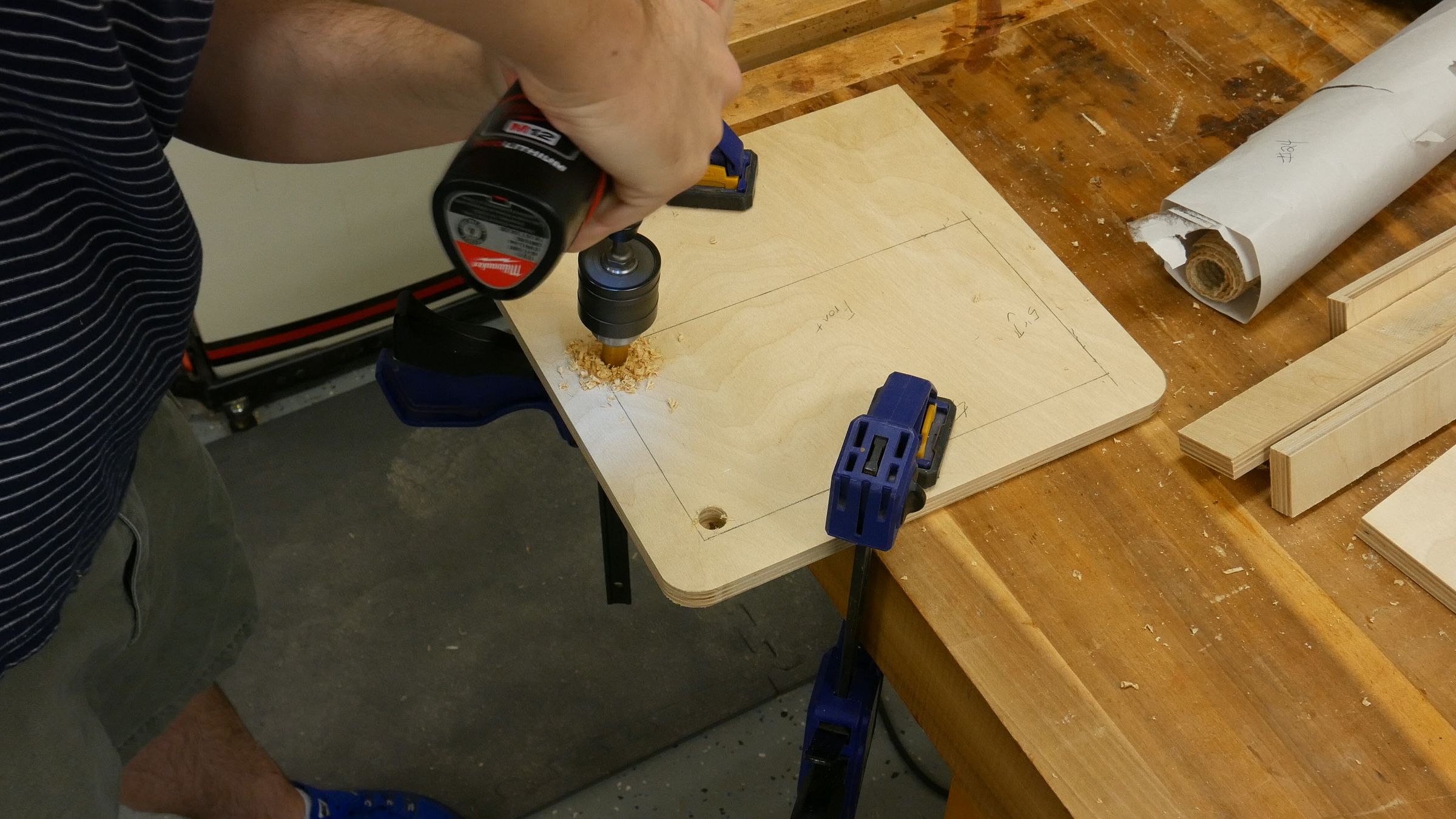

Perforo 4 agujeros en el panel frontal con una broca de 1/2″ y luego uso mi sierra de vaivén para quitar el trazado del panel. Esto no se puede hacer con una sierra de cinta porque la hoja de la sierra de cinta dejará un corte en el panel.

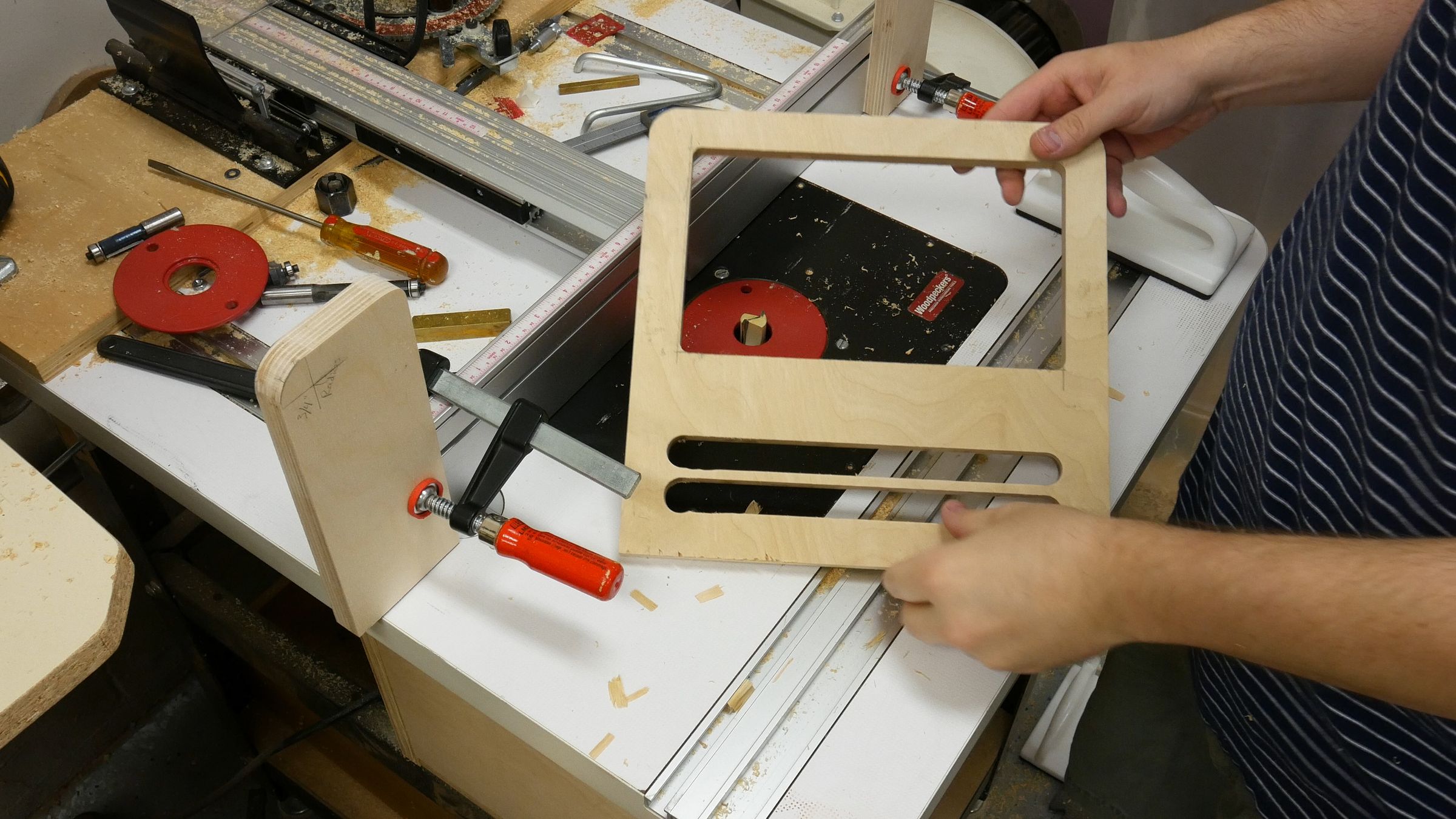

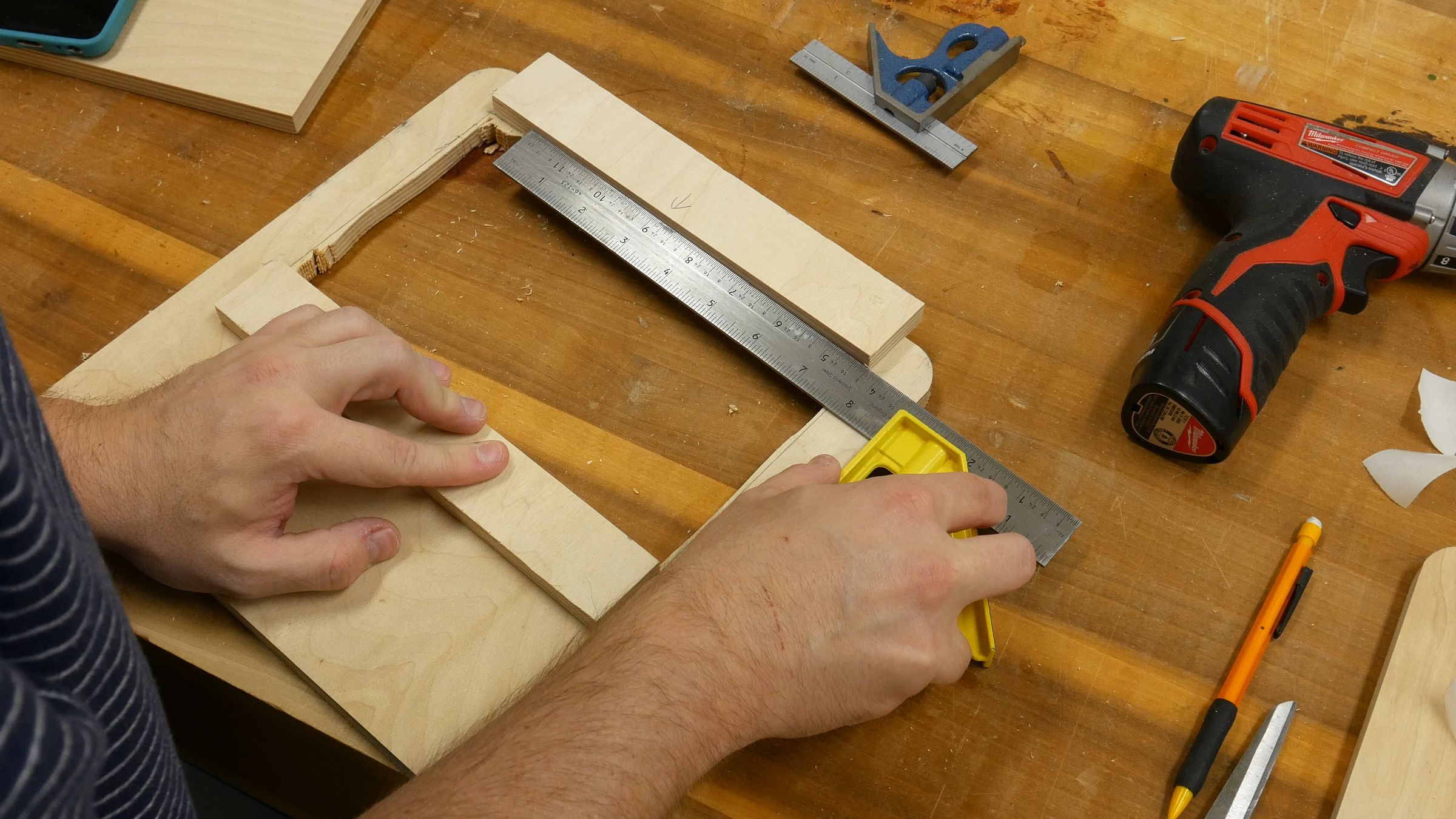

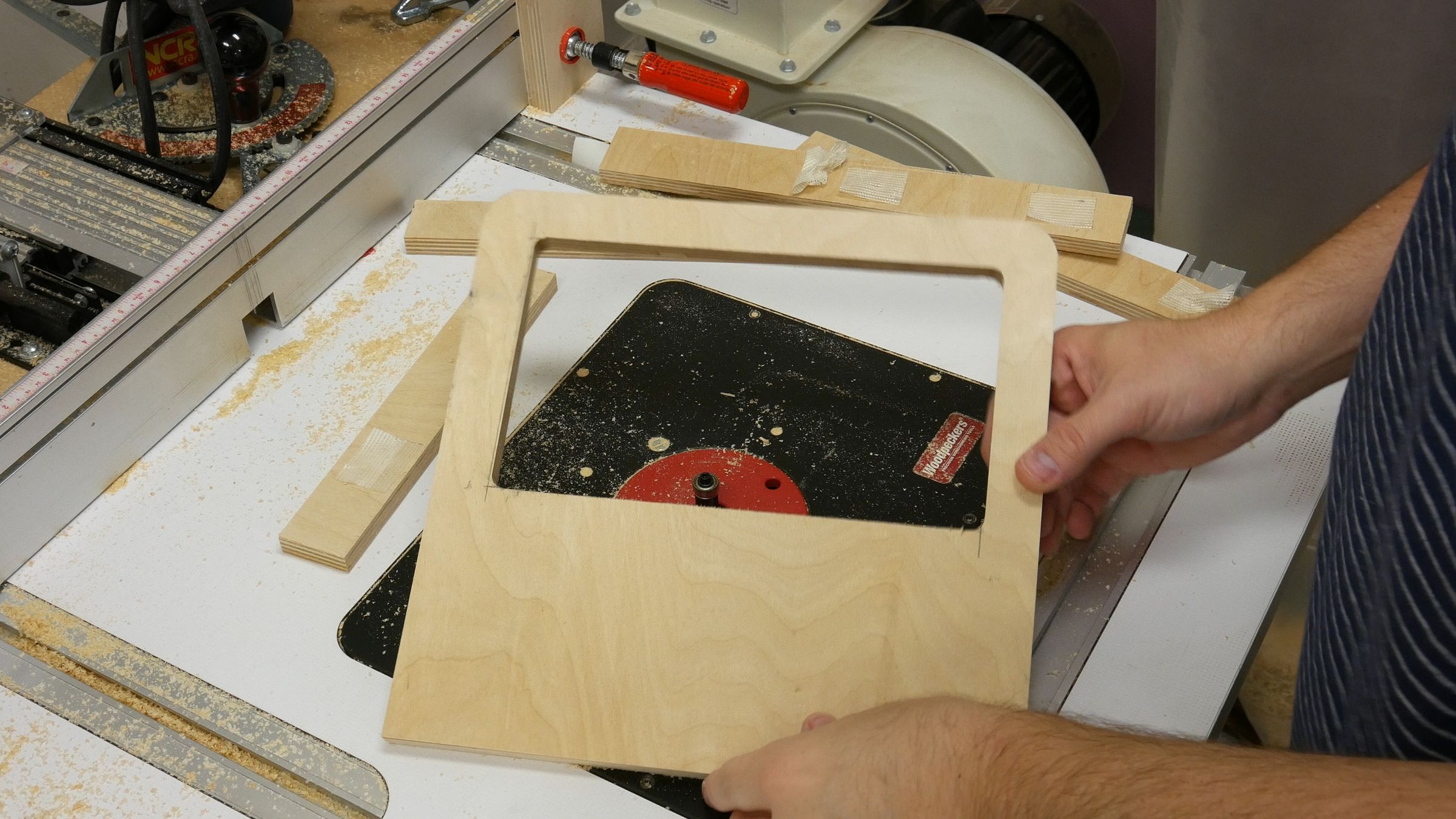

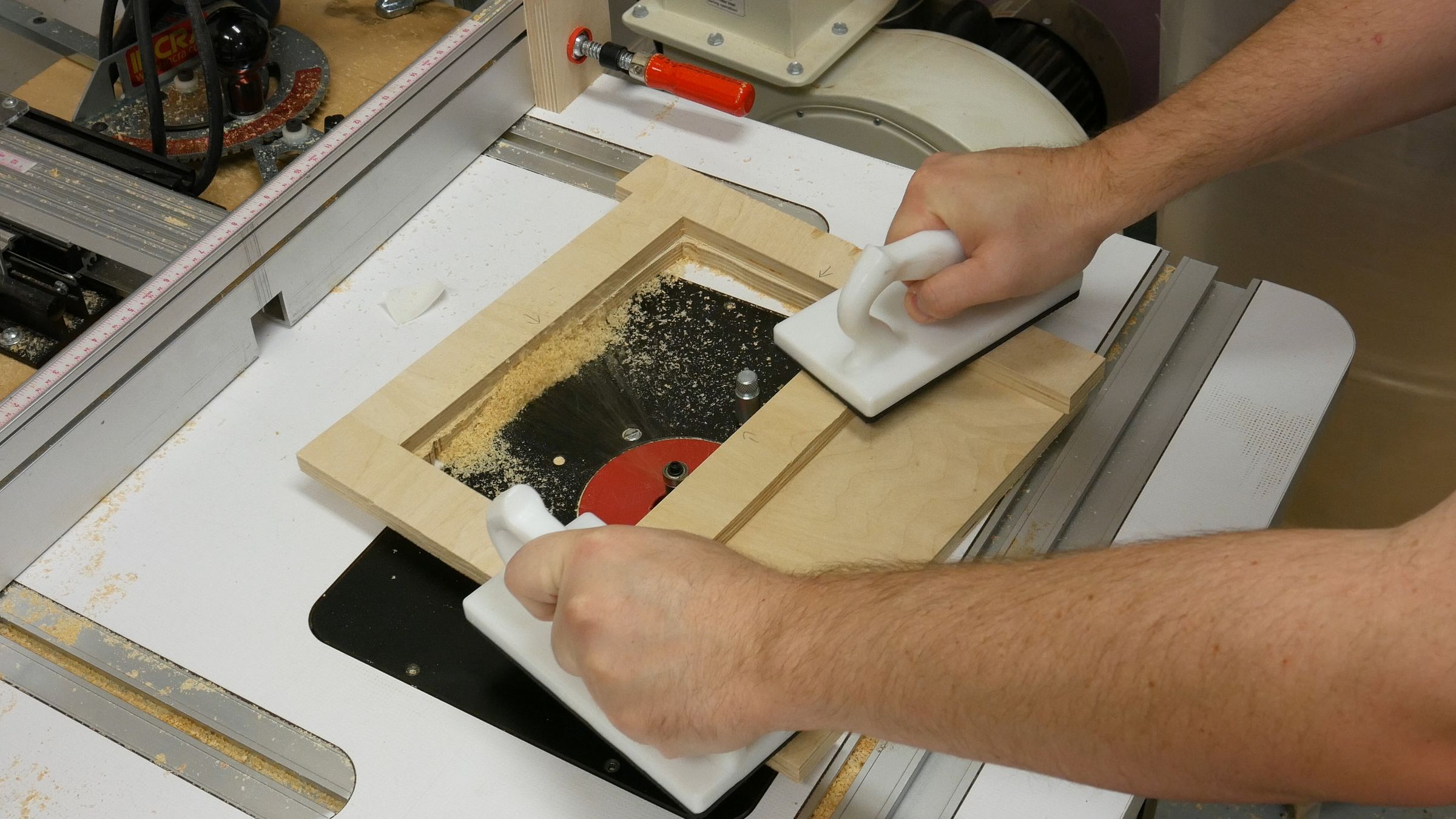

Como puede ver, el rompecabezas deja un corte áspero y torcido. Para limpiar esto, usé algunas piezas de madera contrachapada que tienen bonitos bordes planos. Los pegué en su lugar con cinta adhesiva de doble cara y luego llevé el panel a la mesa de ruta con la broca de corte al ras y los limpié.

Usé una broca recta de 3/4″ para cortar estas 2 ranuras para la rejilla del parlante. Dado que la madera contrachapada tiene un grosor de 1/2″, las corté en 2 pasadas, levantando la broca cada vez. Para cortar la segunda ranura, empujé la guía hacia atrás 1″ e hice la segunda ranura. Recomendaría usar una buena broca recta y afilada si hace esto.

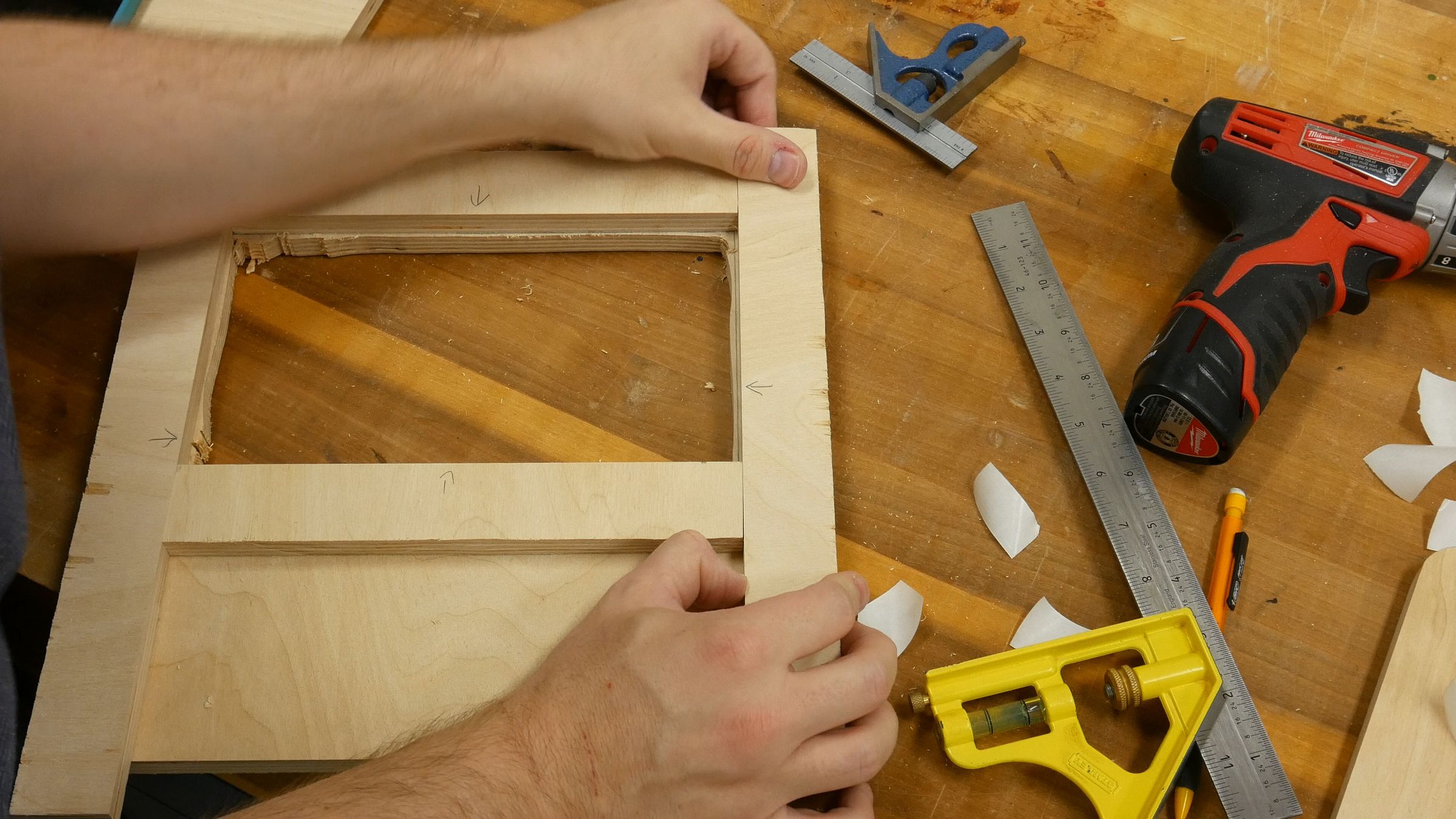

Coloqué una broca para ranuras de 1/4″ por 1/4″ en la mesa de mi fresadora y corté ranuras en varios lados del panel frontal y posterior para los paneles curvos. También usé esta misma broca para cortar una ranura para el monitor LCD.

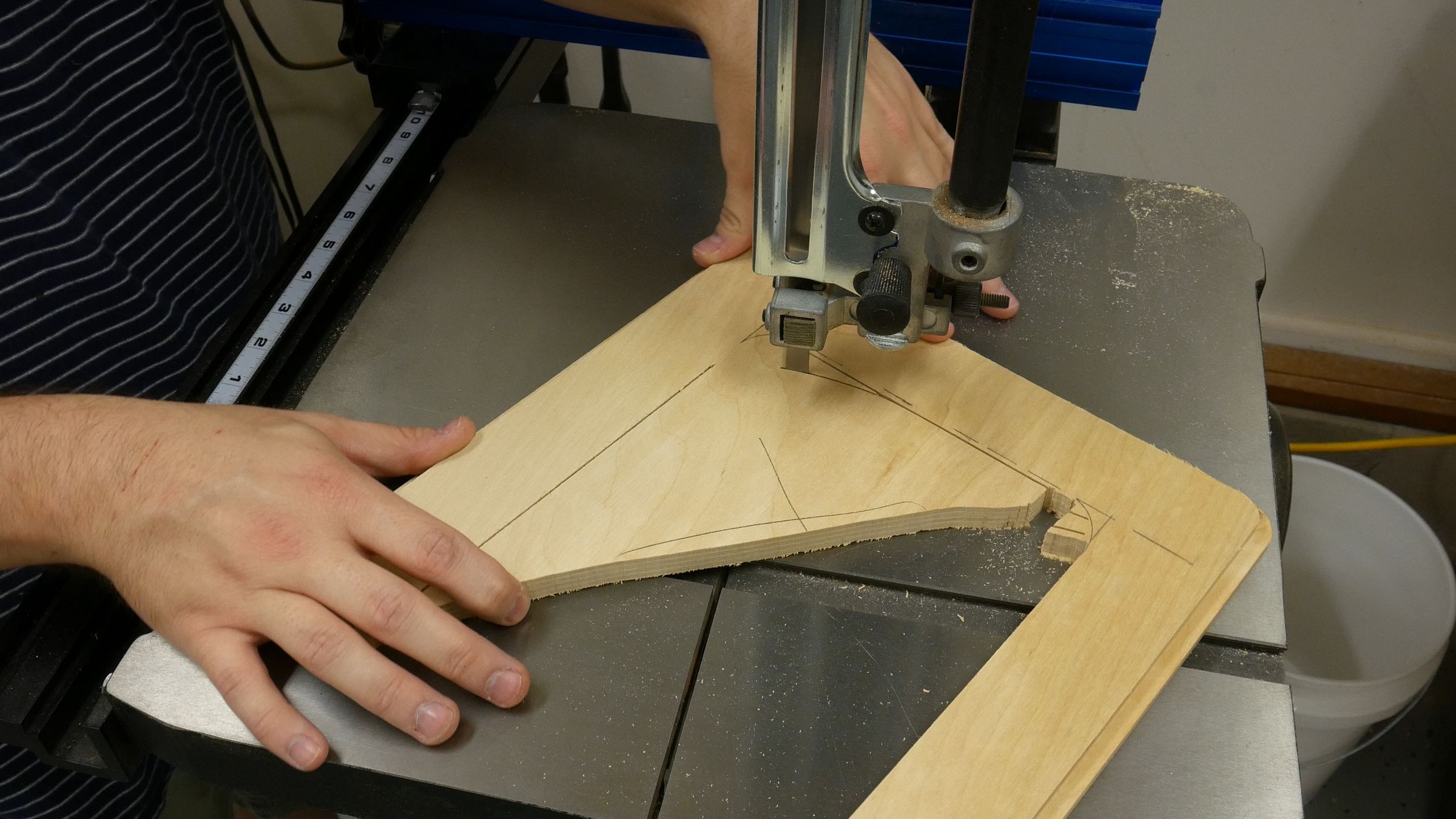

Sabía que necesitaría acceso constante a la raspberry pi, así que corté un lugar en el panel posterior para hacer una puerta en la sierra de cinta.

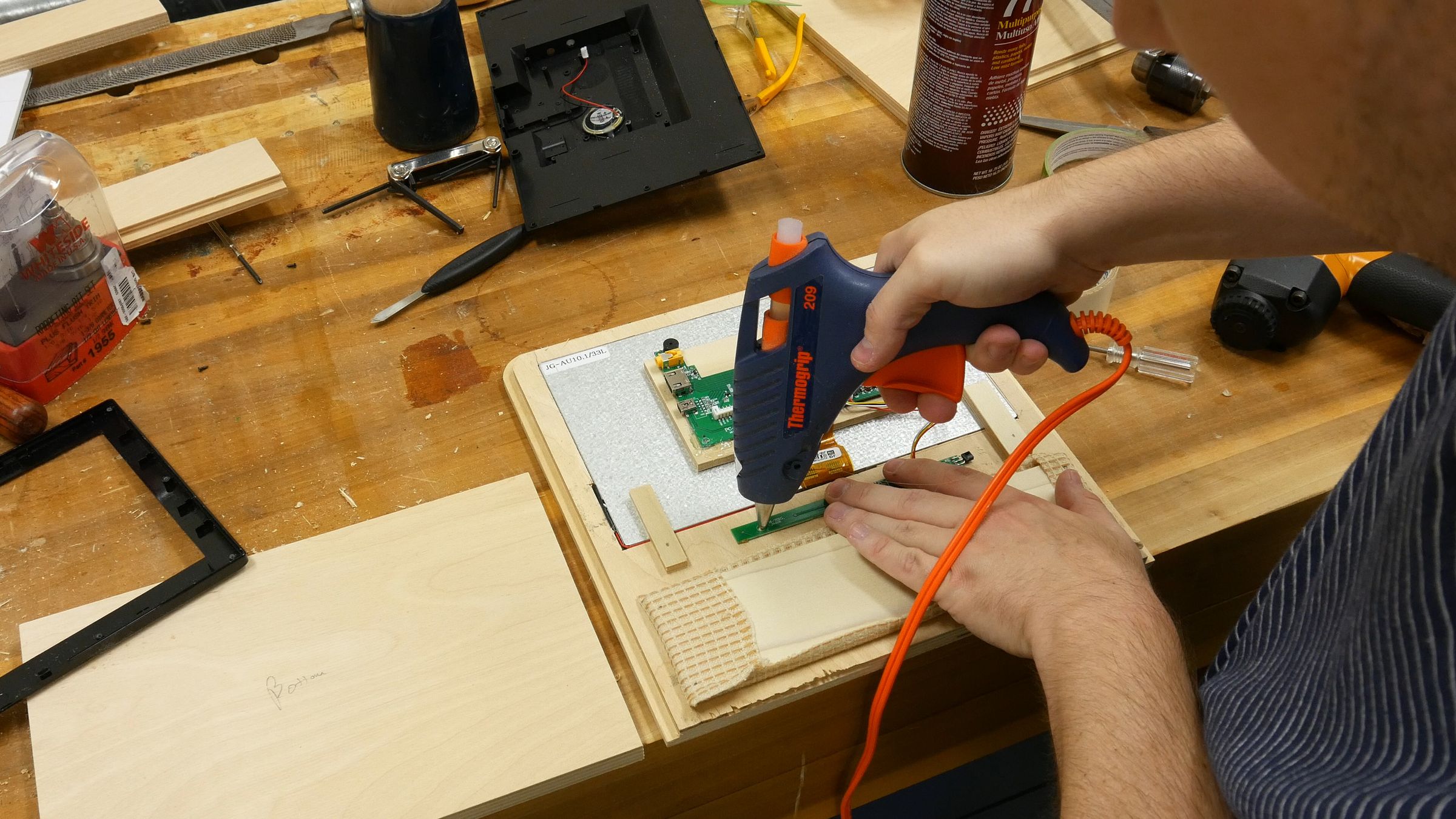

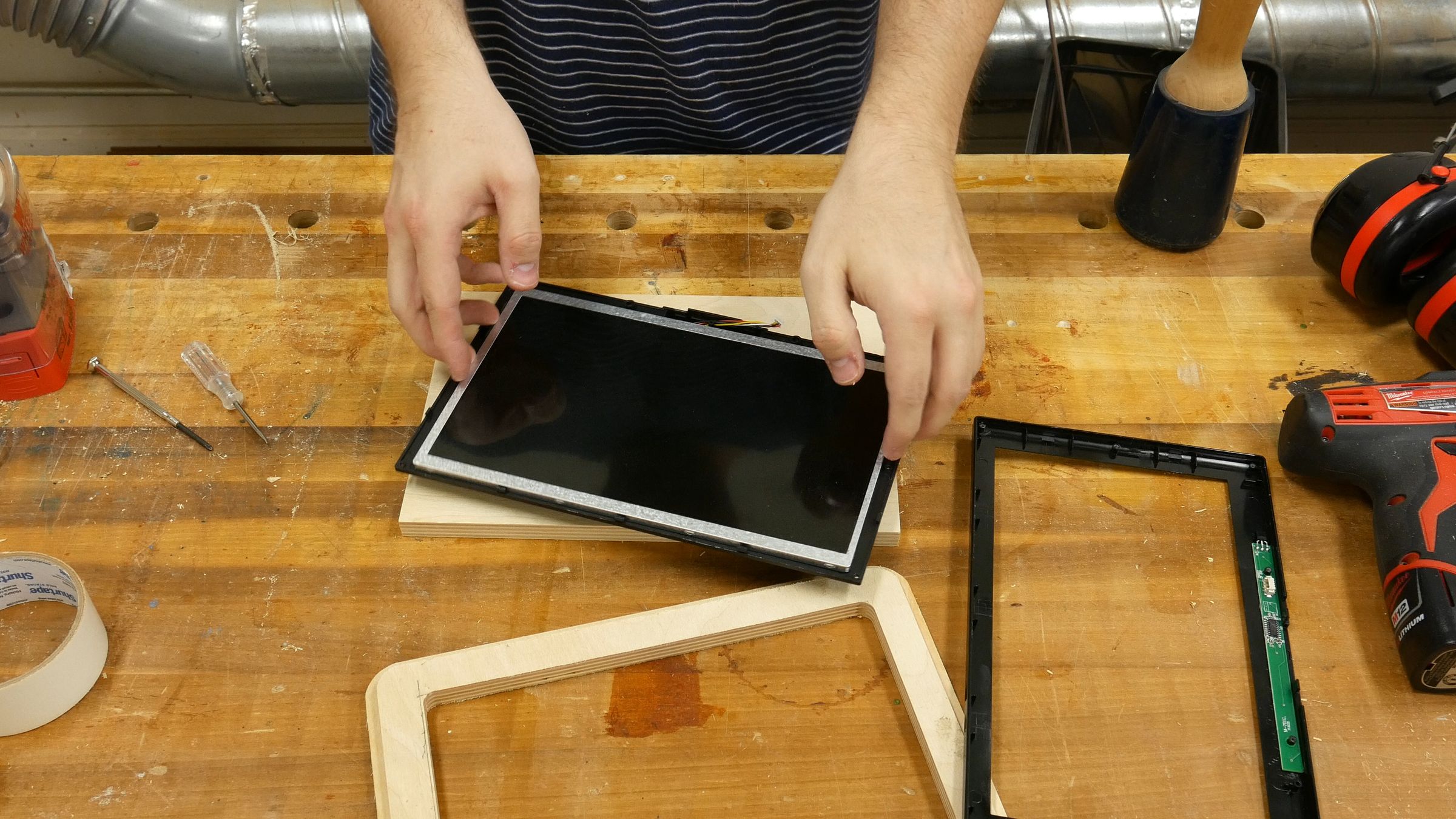

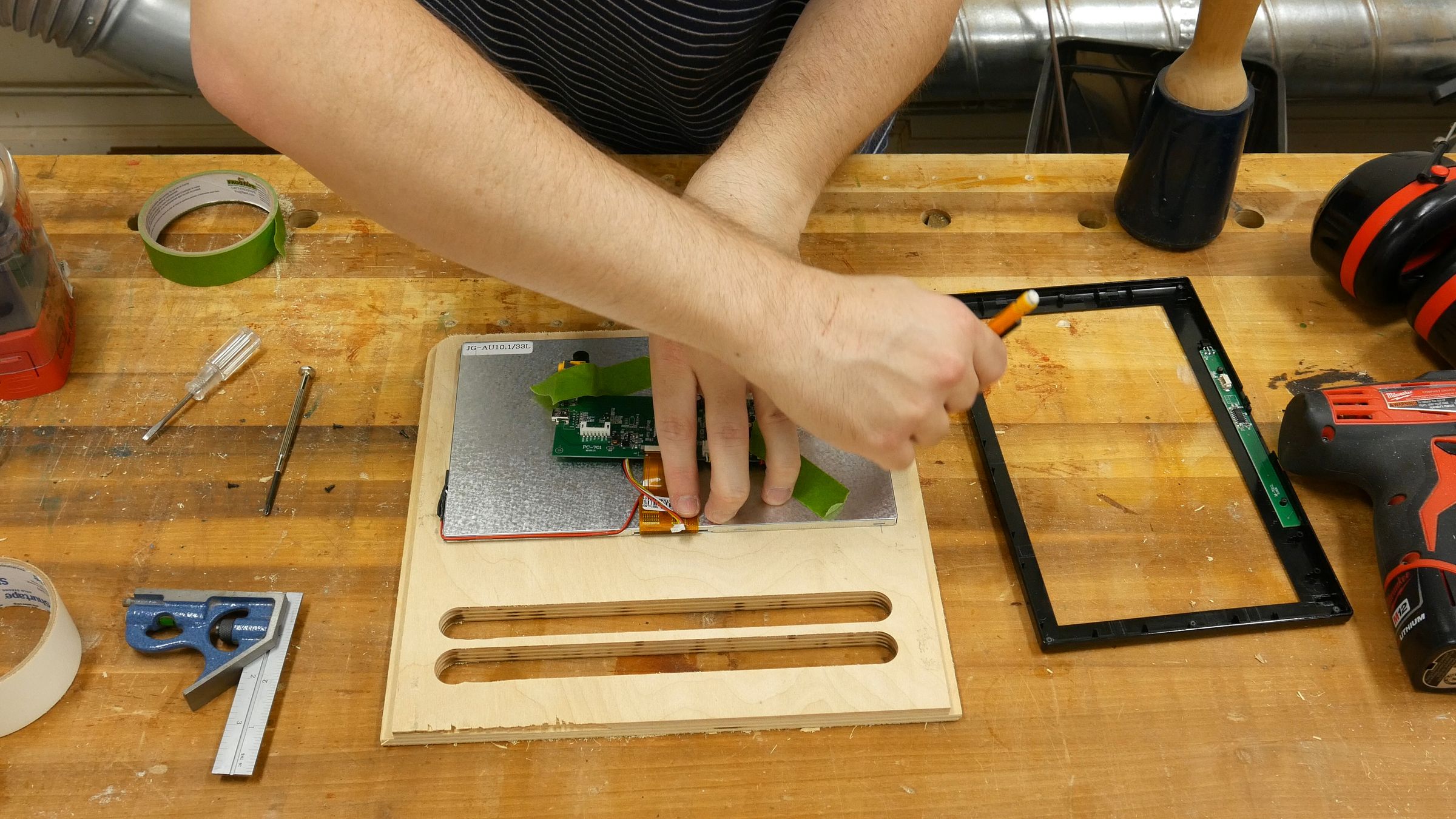

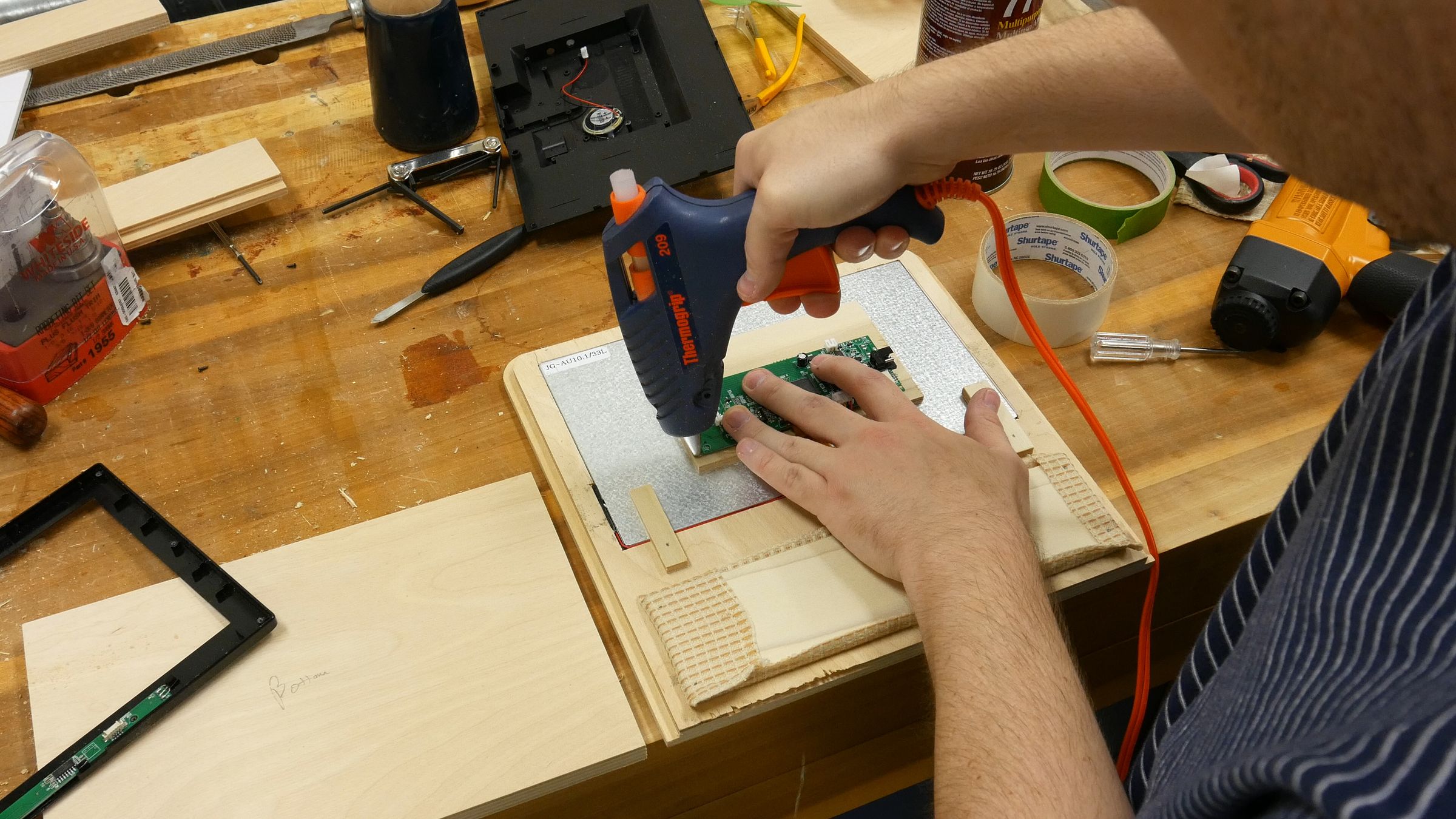

Saco la pantalla del bisel y la monto en el panel frontal simplemente usando pegamento caliente. No quería un vínculo permanente en caso de que tuviera que reemplazarlo. Es un ajuste apretado, por lo que el pegamento estará bien para esta tarea.

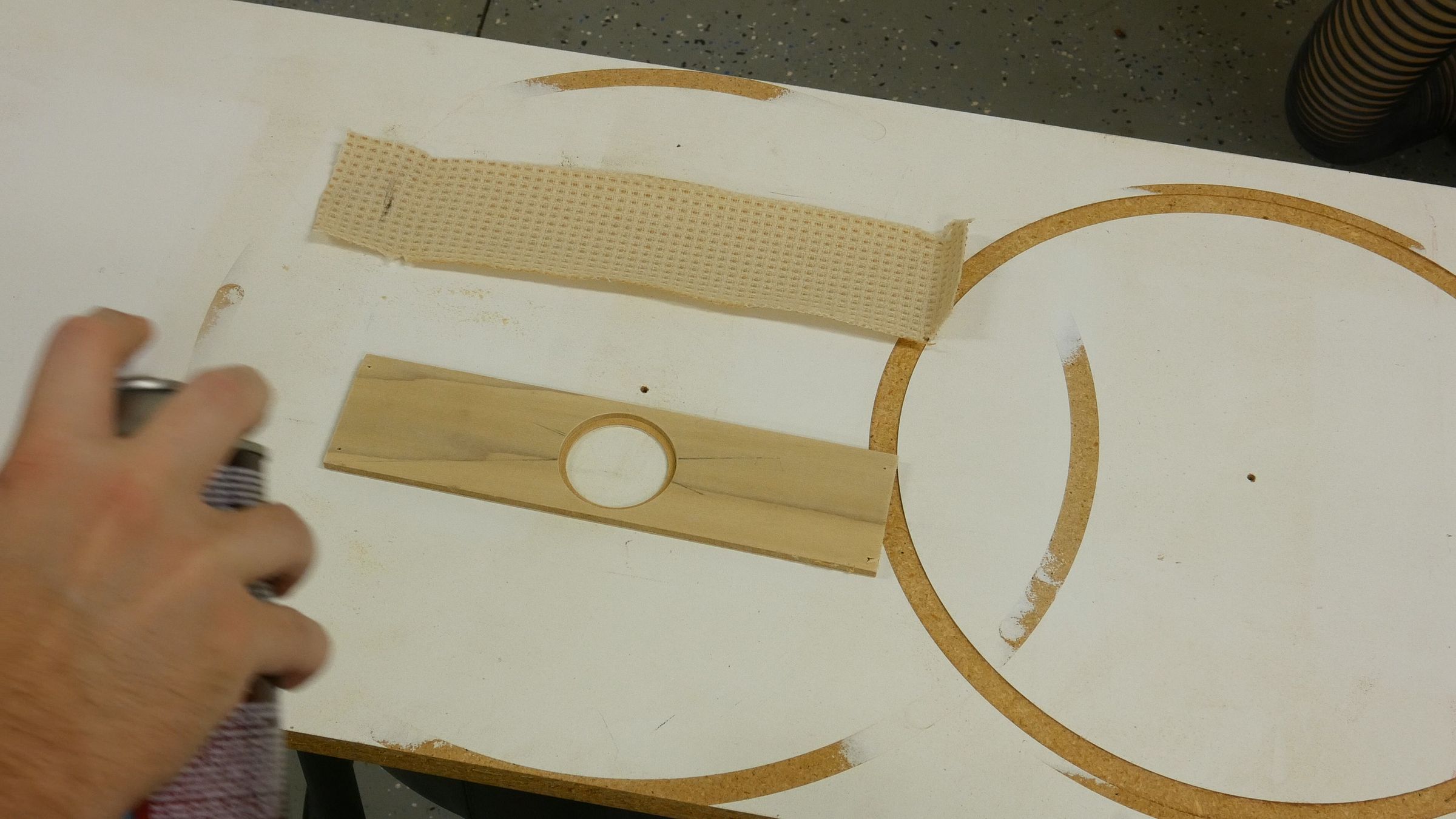

Corté un agujero de 2″ en un trozo de capa de 1/4″ para un pequeño parlante de PC de 2″ que tenía por ahí. Terminó funcionando perfectamente. También tomé un paño de parrilla de radio antiguo de Etsy y usé adhesivo en aerosol Super 77 para pegarlo al panel de madera contrachapada del altavoz.

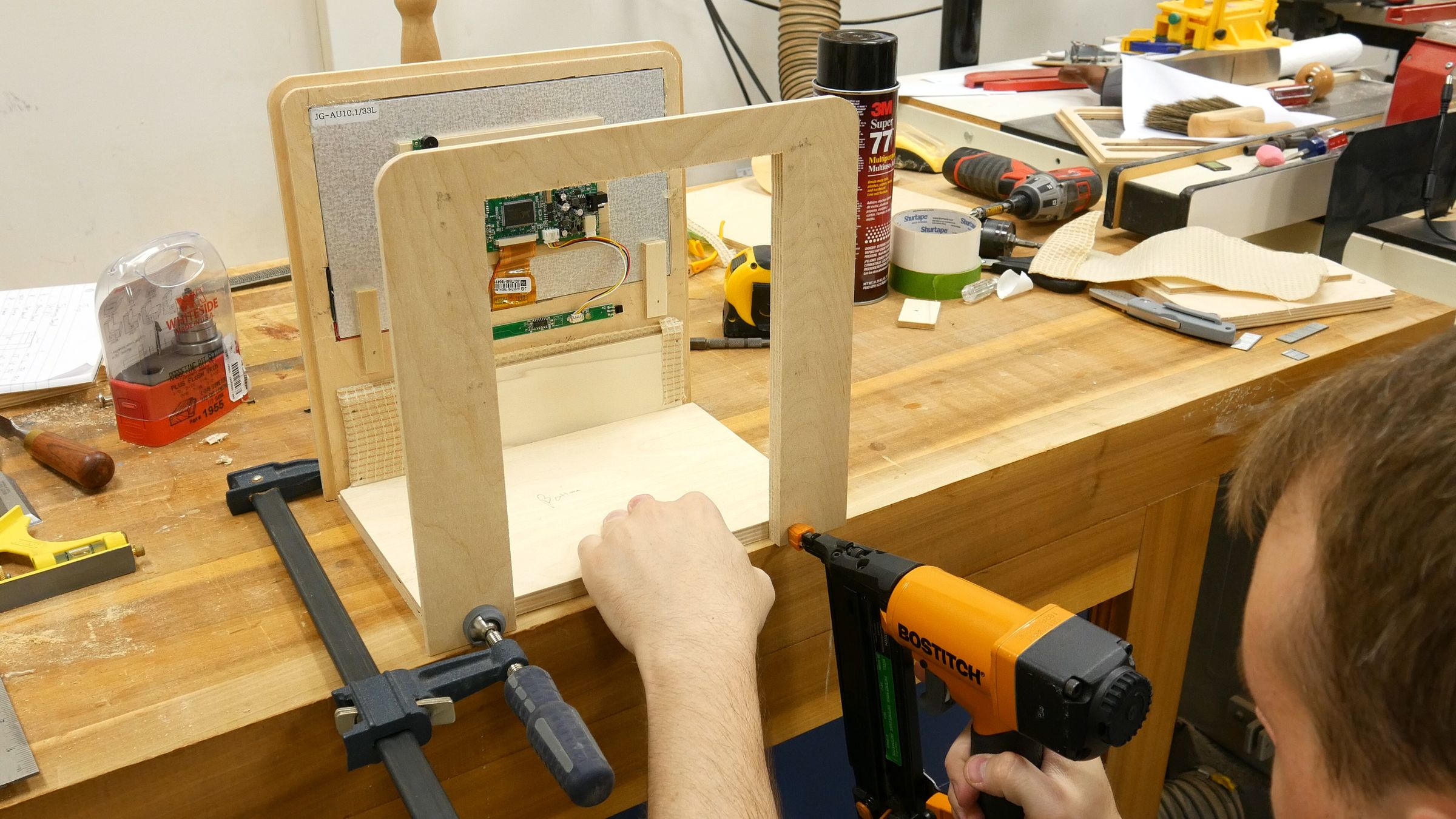

Con eso hecho, comencé a armar la caja con algunos clavos.

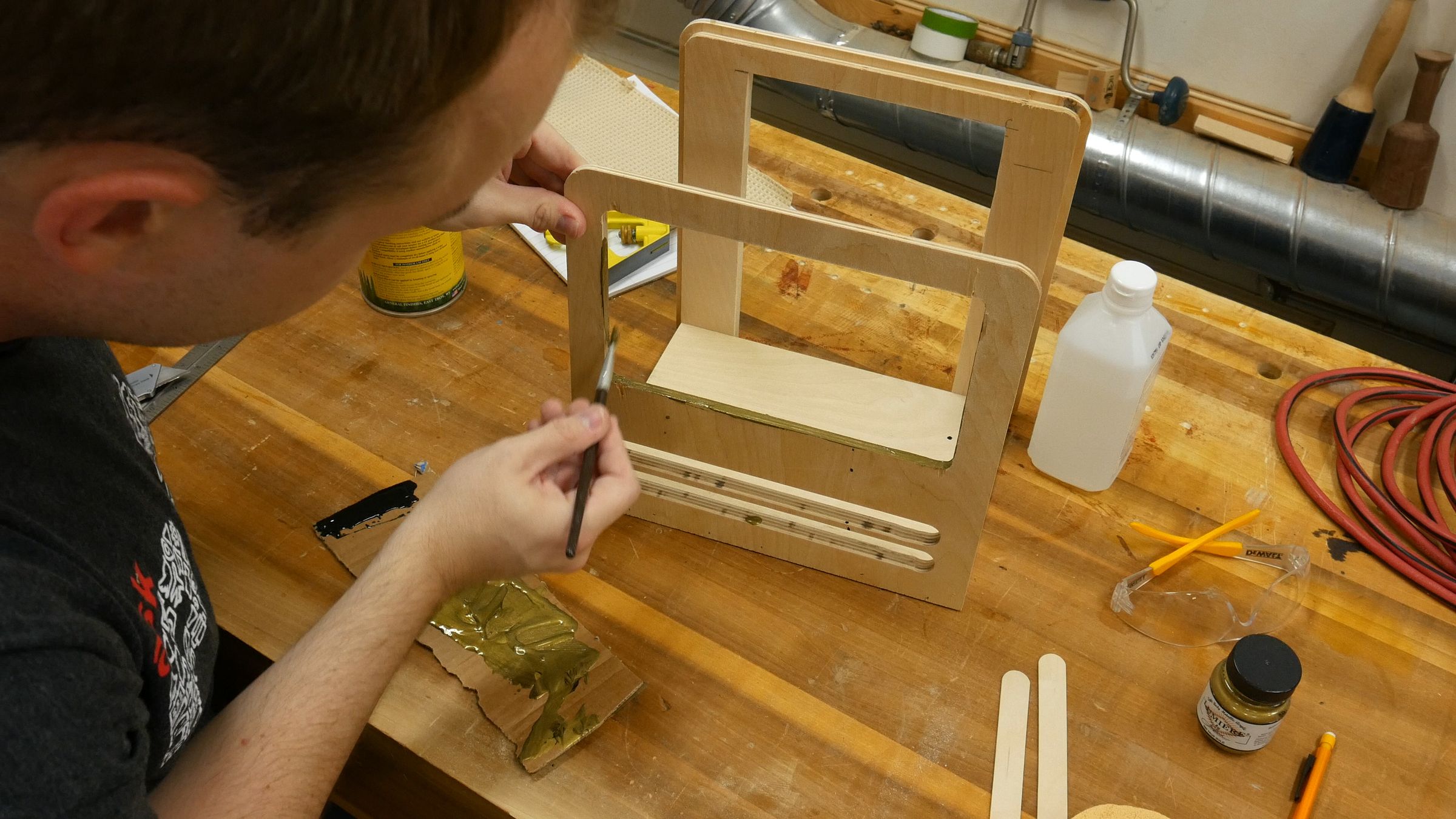

No tenía ningún material para actuar como bisel, así que pinté el borde de madera contrachapada con un poco de pintura dorada metálica (Pintura dorada: https://amzn.to/3NfPVeo). Apliqué la pintura con un pincel de artista.

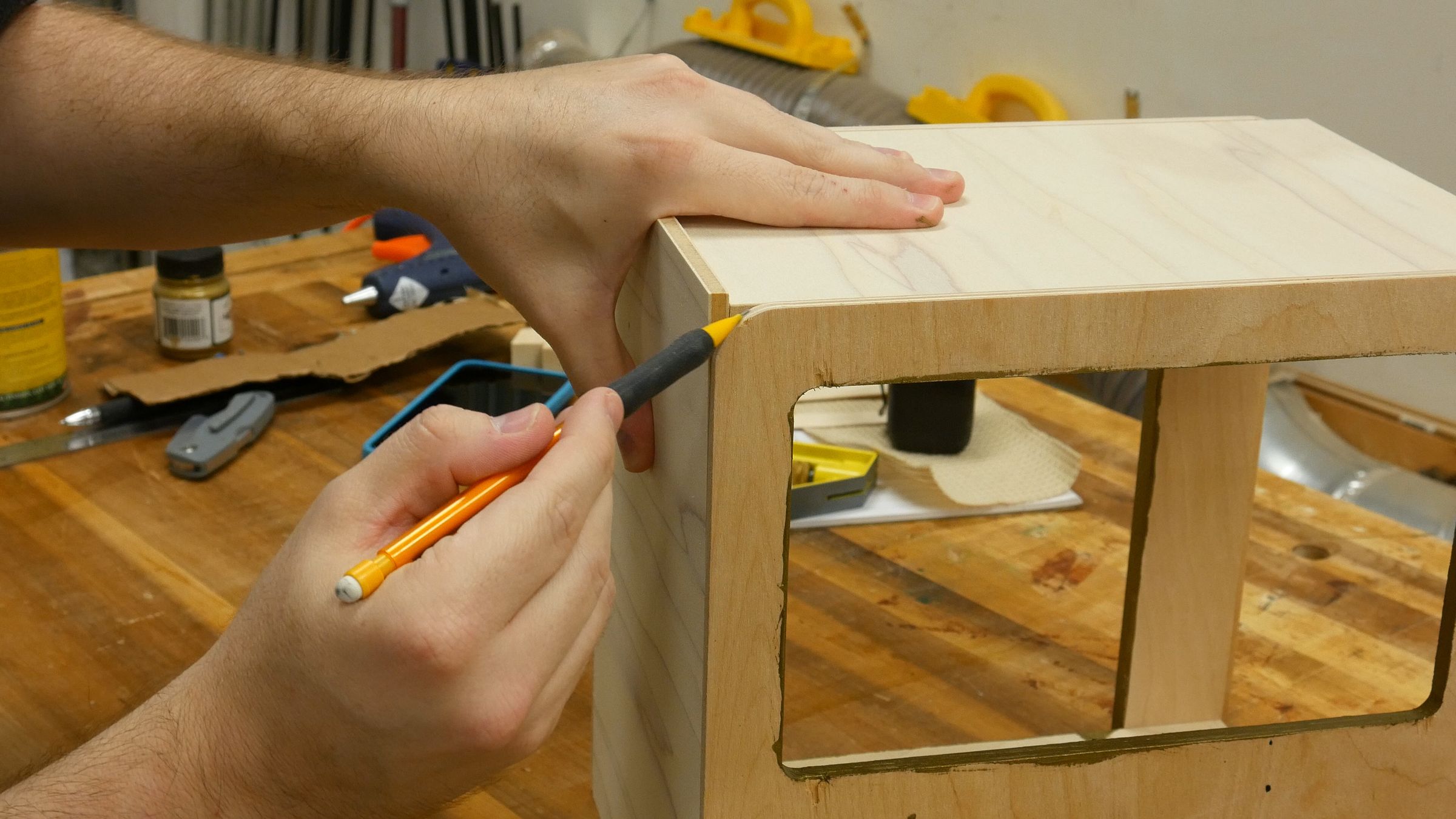

Corté algunos paneles de madera contrachapada de 1/4″ para los lados superior, izquierdo y derecho de la caja y tracé el arco para ayudar a determinar qué necesitaba quitar de los paneles. Intenté cortar la madera contrachapada pero este radio era demasiado estrecho y causó madera contrachapada para romper.

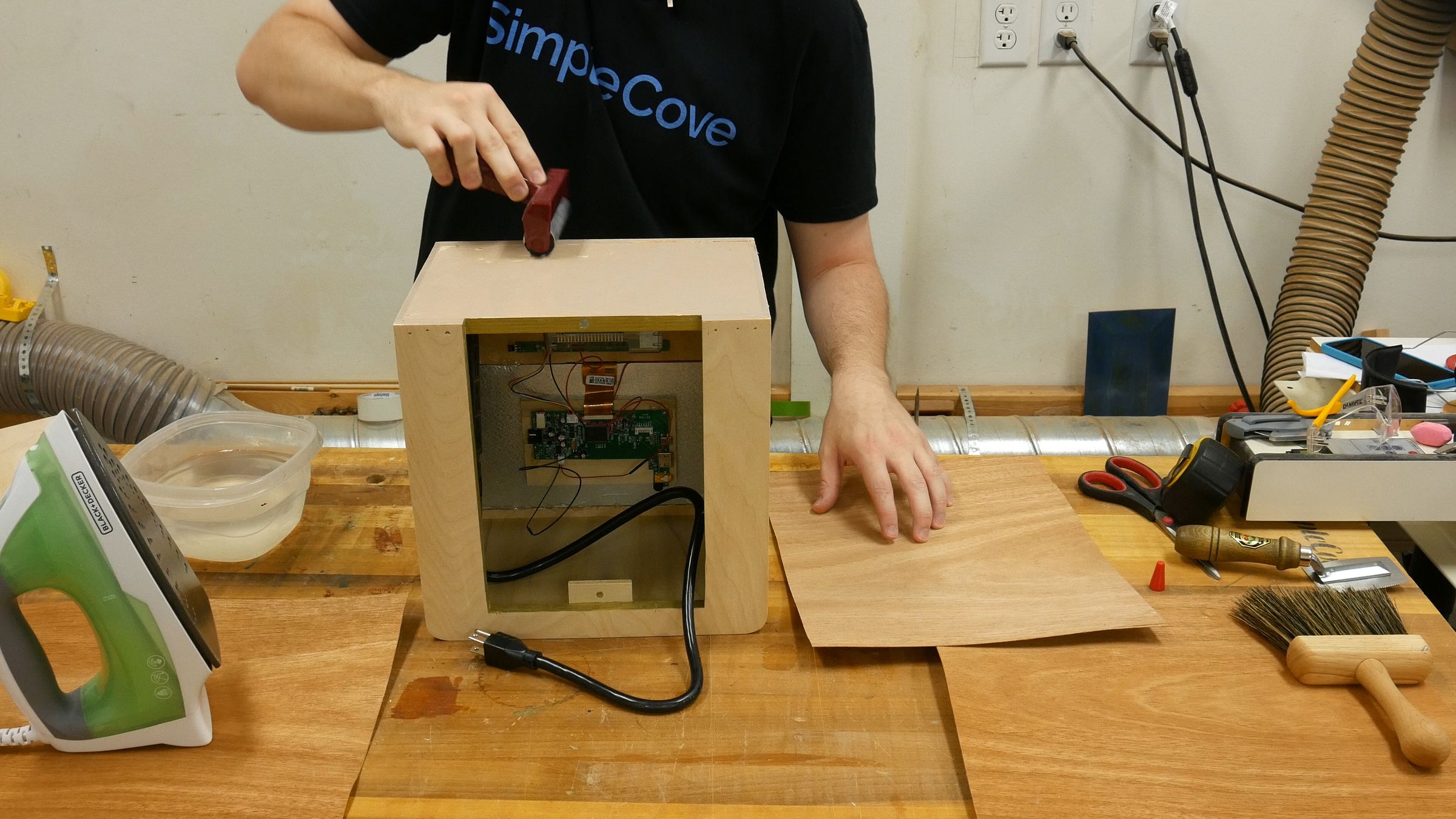

Para este proyecto, elegí una bonita chapa de caoba. Usé un producto llamado pegamento de revestimiento «heatlock». Es súper simple de usar y todo lo que tiene que hacer es aplicar el pegamento a la madera contrachapada y la chapa, dejar que se seque y luego usar una plancha mediana para aplicar la chapa. Reactiva el pegamento, haciendo que las piezas se peguen.

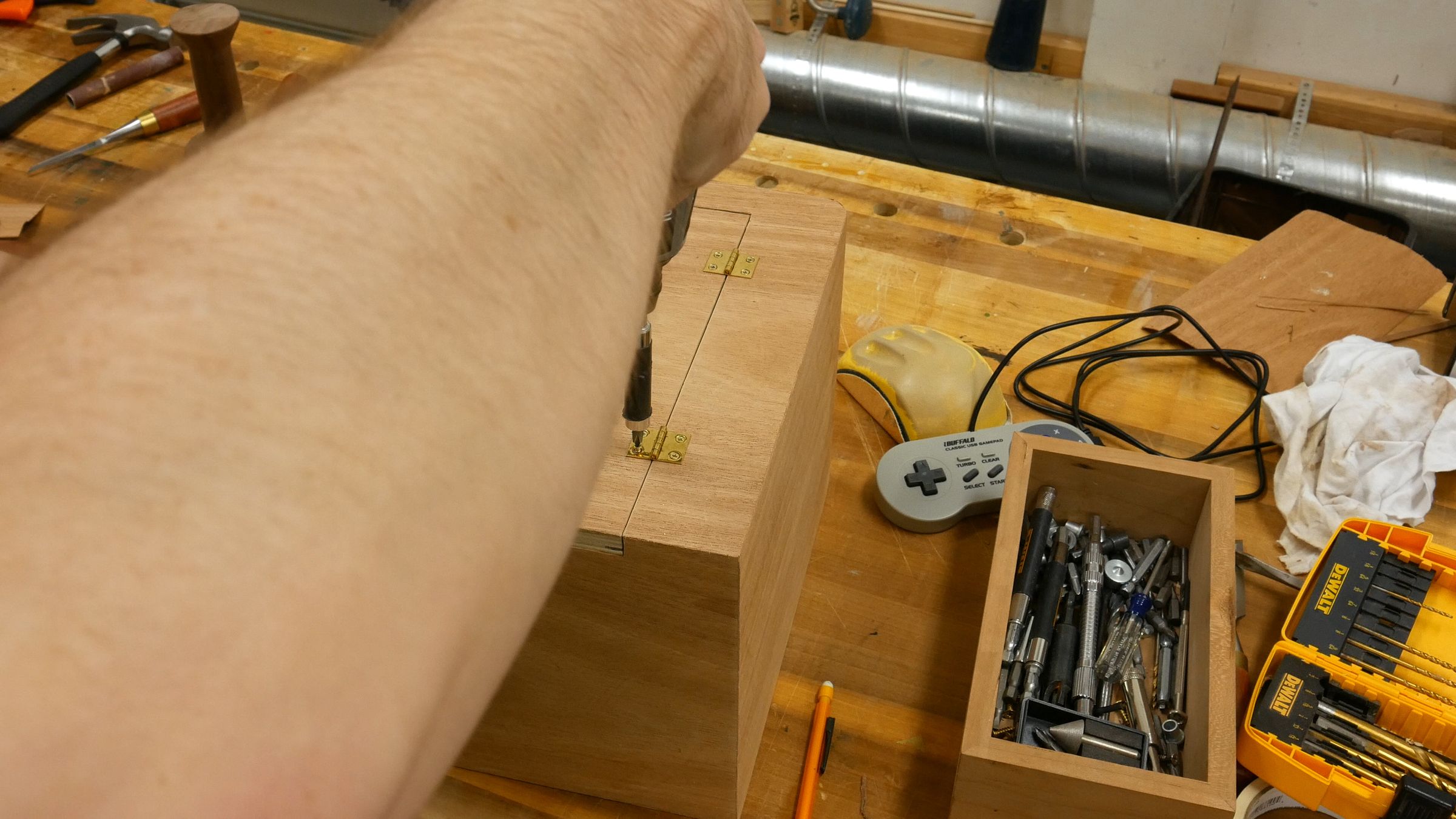

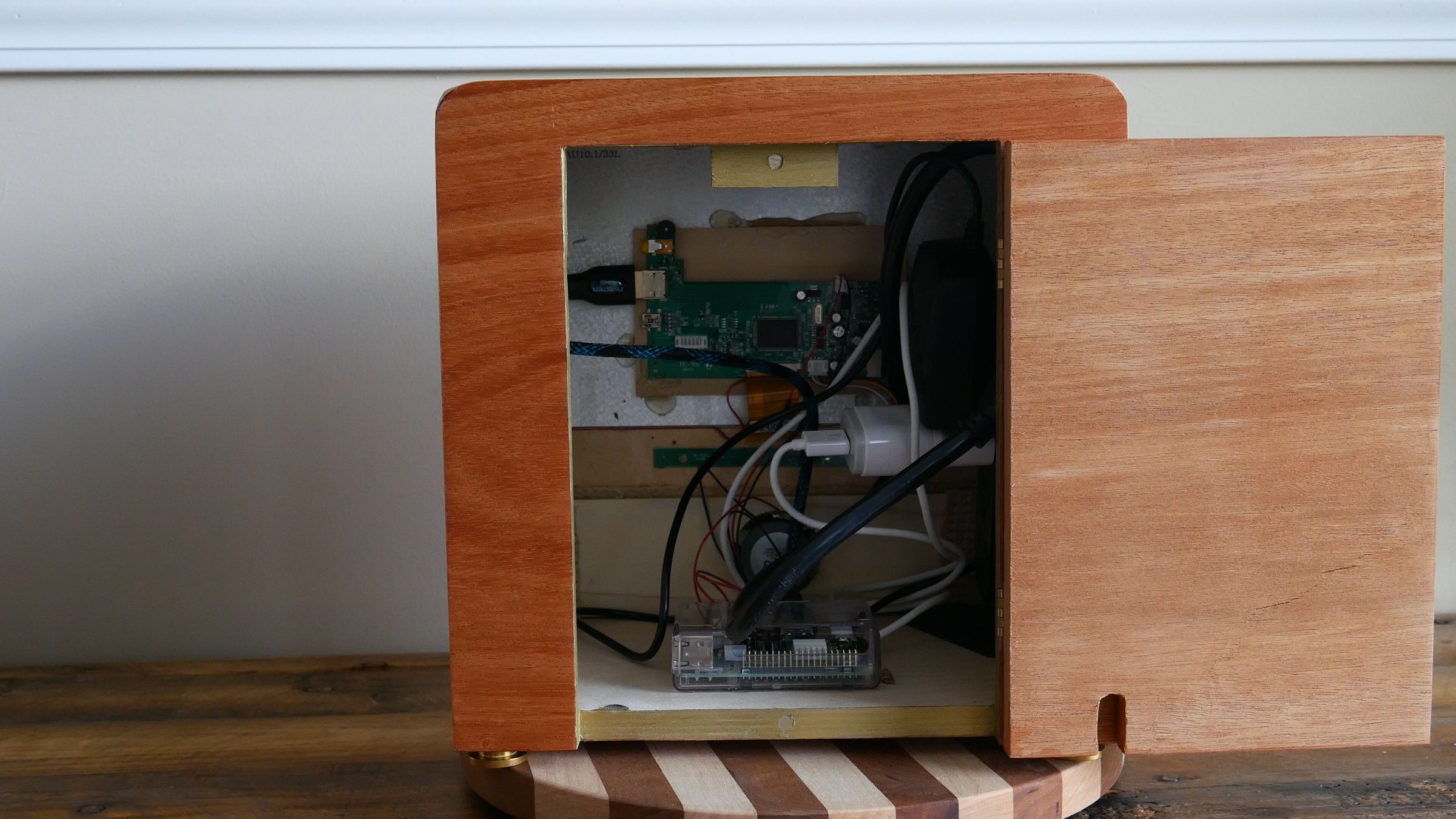

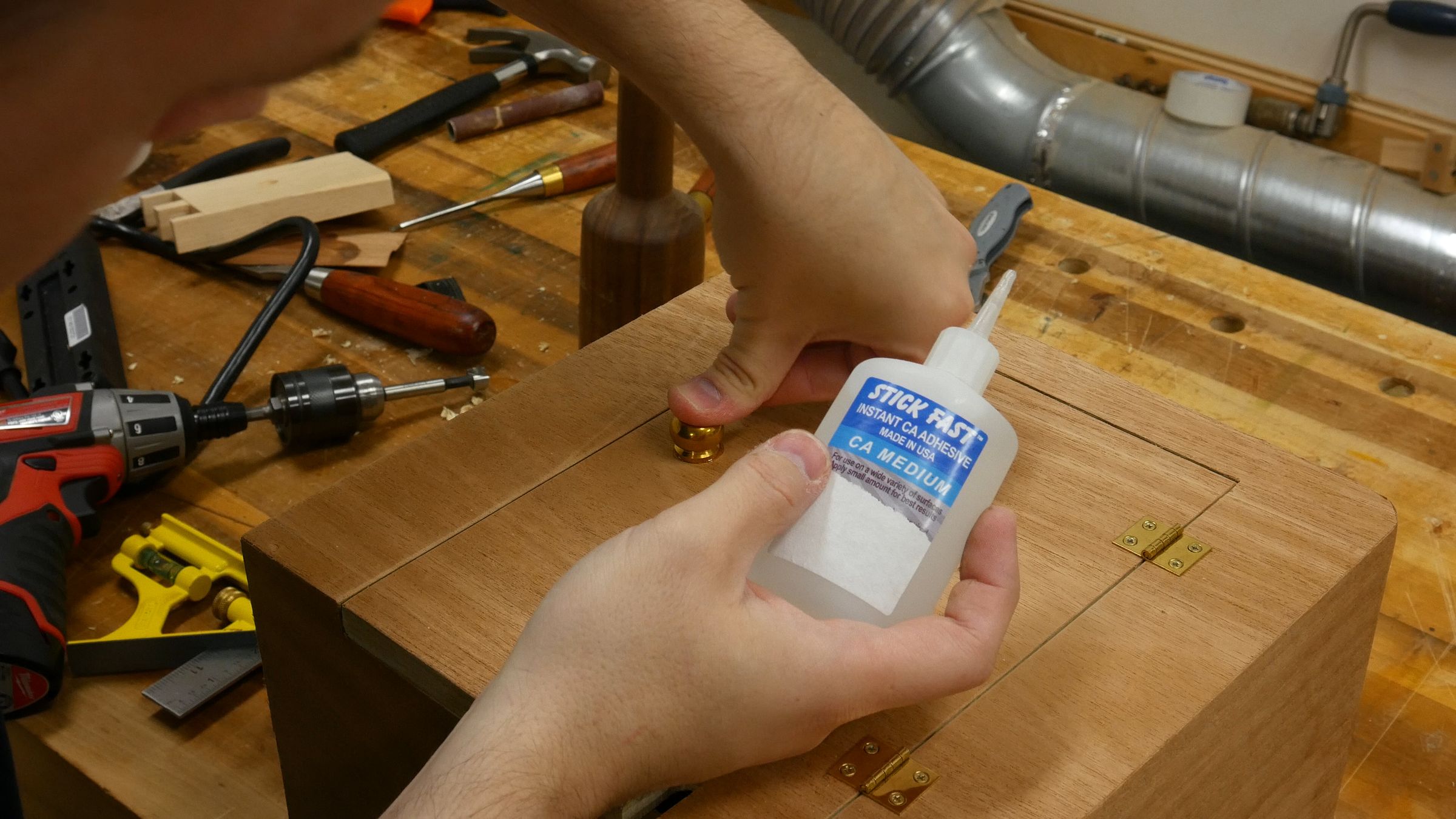

Adjunté la puerta trasera con unas pequeñas bisagras de latón y también pegué una perilla de latón. Esto agregó un toque agradable al aspecto de la caja, dado que era la parte posterior jajaja.

Me encontré con un problema al aplicar la chapa que hizo que se rompiera. Puse un poco de relleno de madera Timbermate en la rasgadura e hizo un gran trabajo ocultando la rasgadura. Todavía se puede ver, pero es mejor.

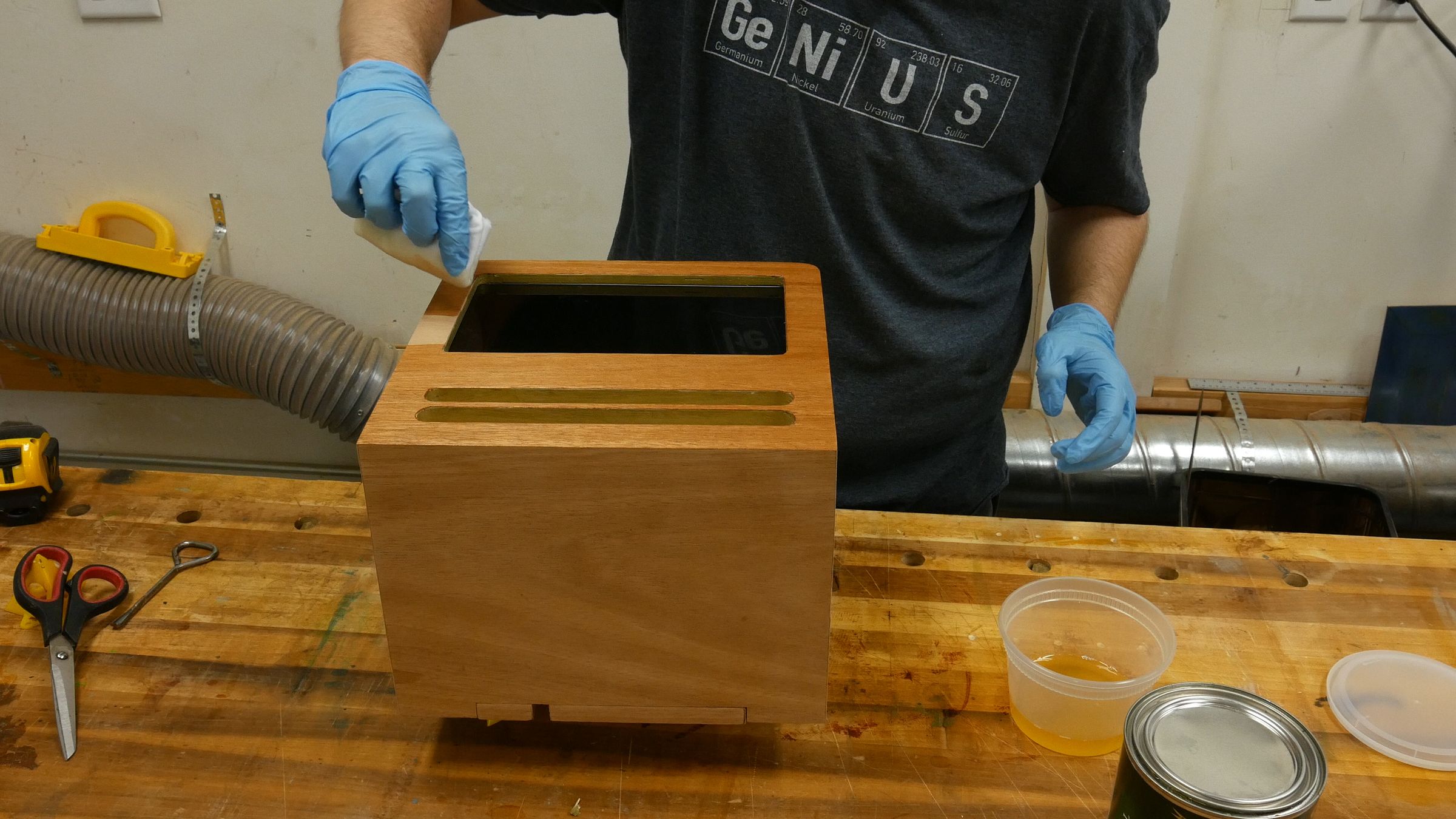

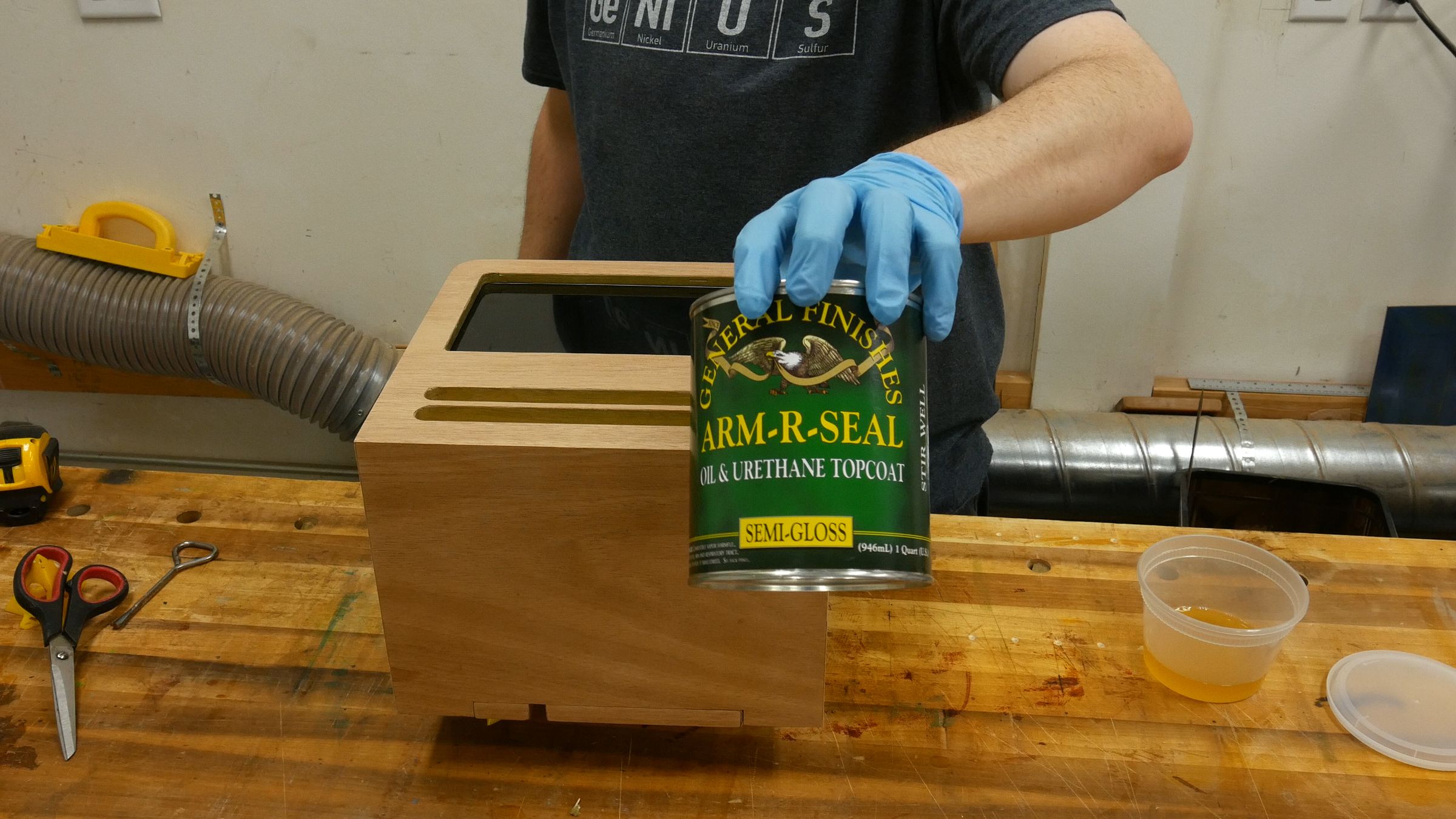

Para el acabado apliqué 3 manos de este barniz semibrillante, lijando entre mano y mano con lija de grano 320 – 400.

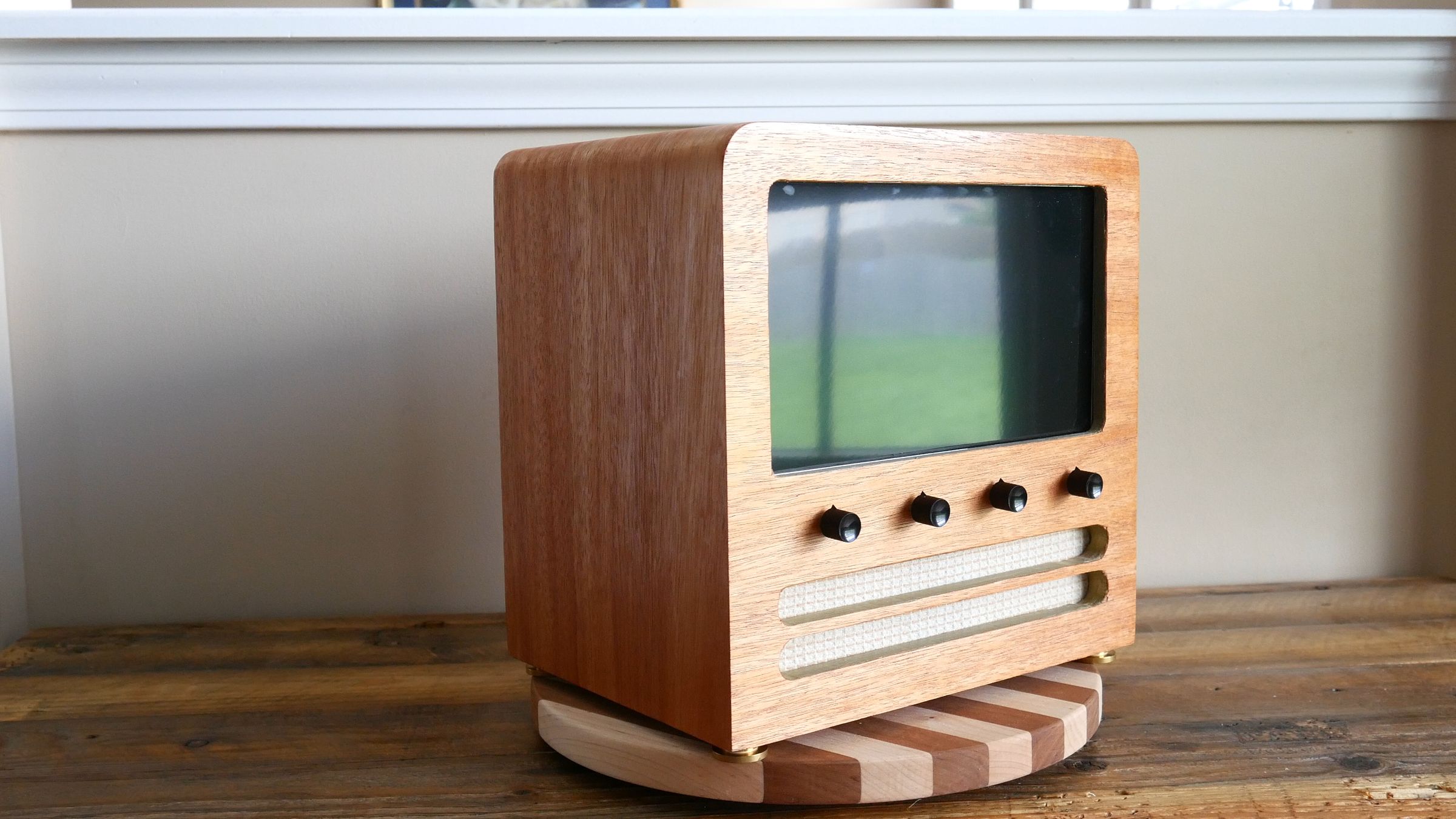

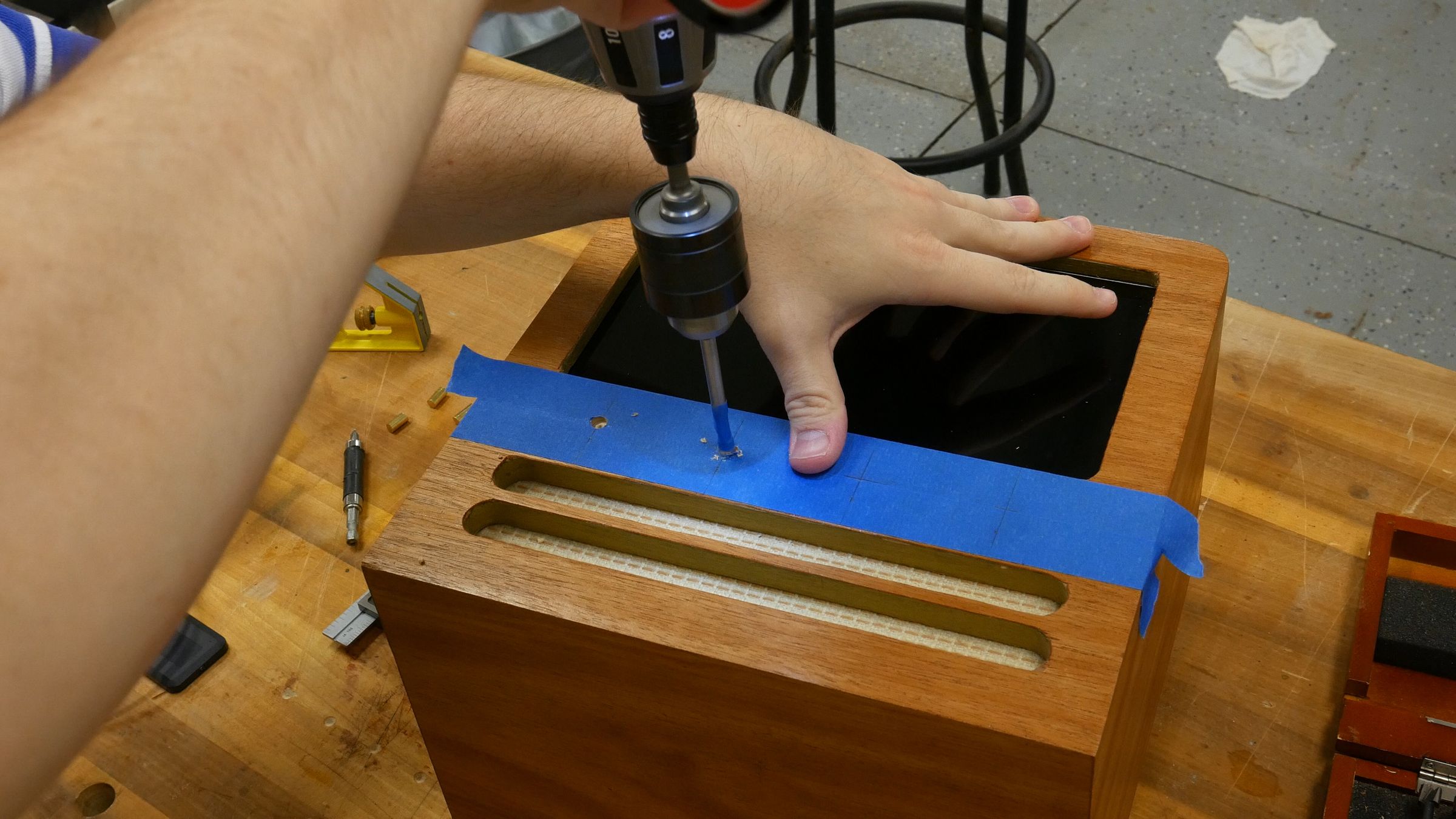

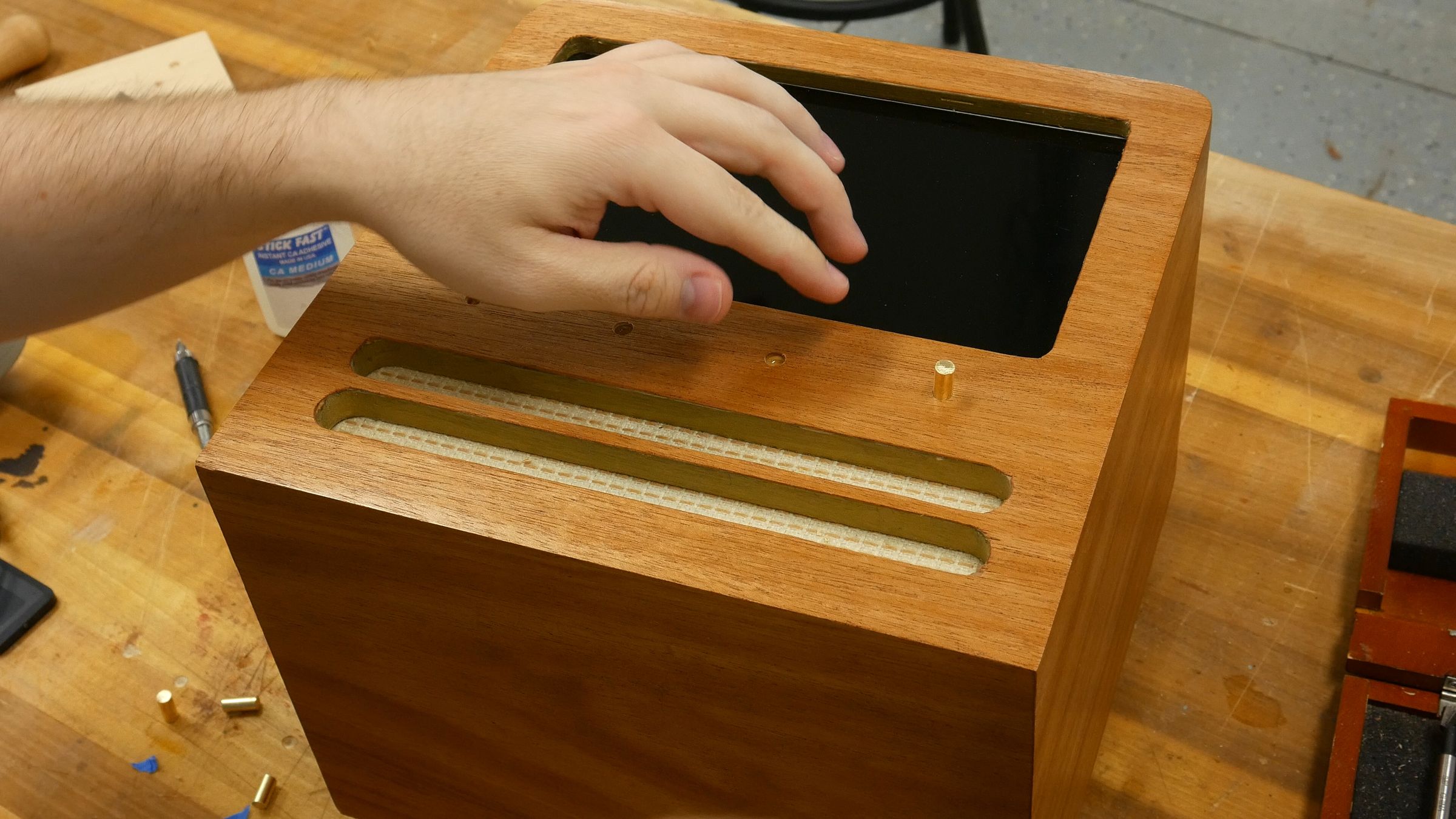

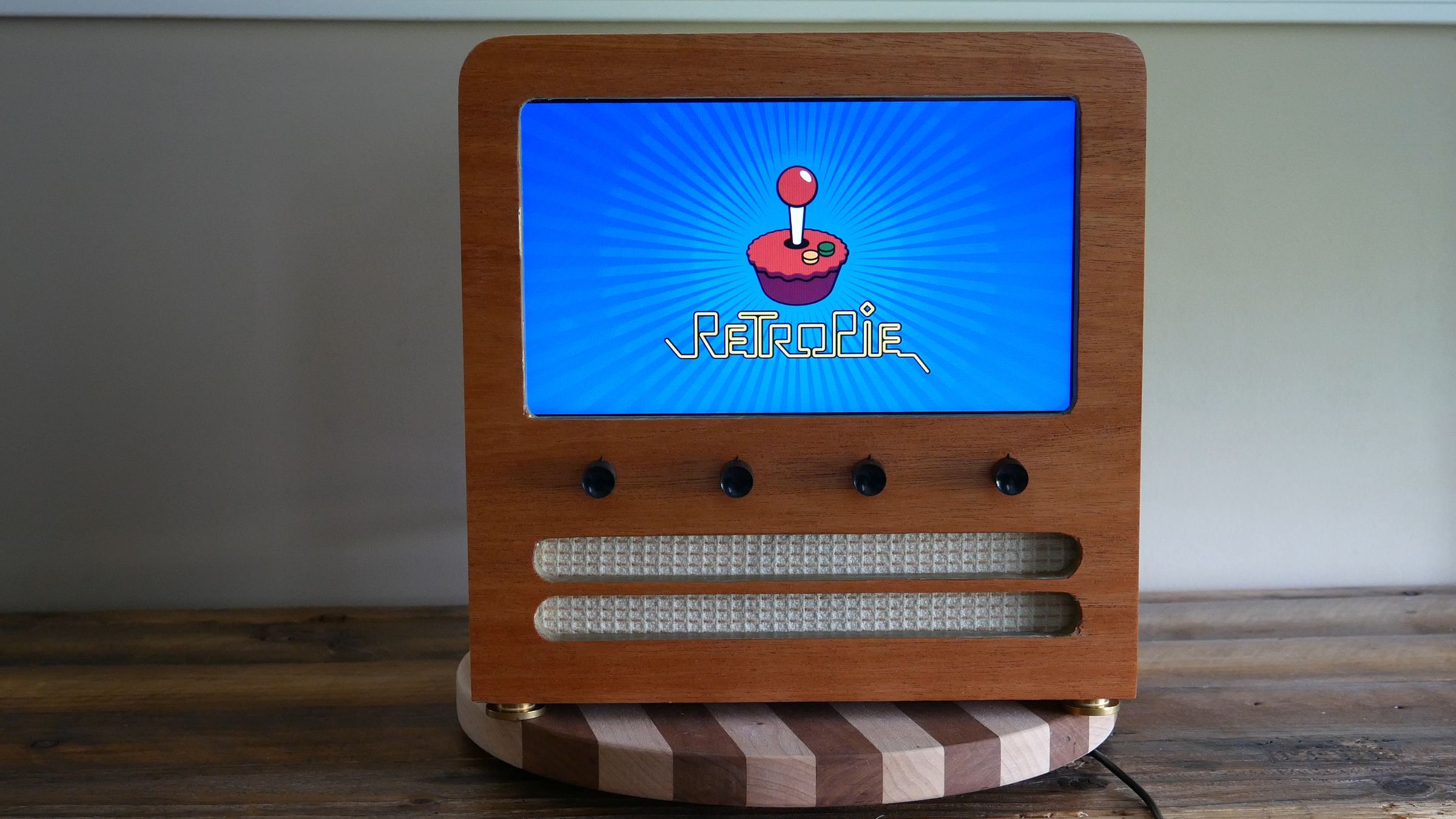

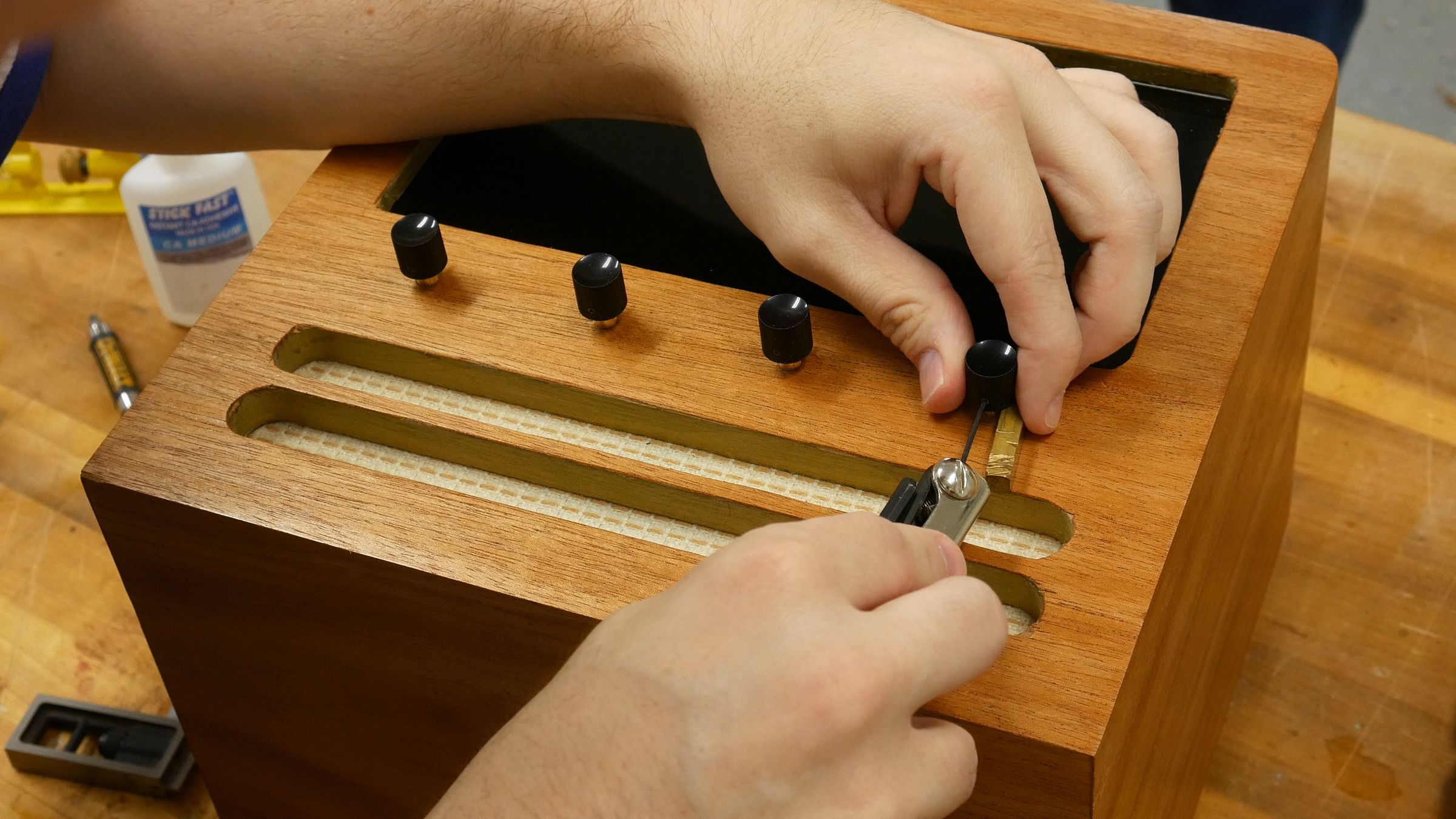

Esta caja se veía genial, pero era sencilla. Agregué 4 botones de radio antiguos al frente y algunos pies de latón para terminarlo. Realmente hizo que la caja se viera genial.

Suministros utilizados:

Pintura dorada: https://amzn.to/3NfPVeo
Protector contra sobretensiones: https://amzn.to/3lfiVH8https://amzn.to/3lfiVH8

Controlador de juegos USB: https://amzn.to/3wjVUZQ

Tarjeta micro SD: https://amzn.to/3wA25bl

Raspberry Pi 3 Modelo B: https://amzn.to/3MoFCoa

Funda Raspberry Pi 3: https://amzn.to/38zad3F

Disipadores de calor Raspberry Pi 3: https://amzn.to/3LhV4Bb

Monitor LCD de 10 pulgadas: https://amzn.to/3wAh0C7

Suministros de chapa: Pegamento para chapa Heatlock: http://www.veneersupplies.com/products/Better-Bon…

Suavizante de chapa supersuave: http://www.veneersupplies.com/products/Super-Soft…

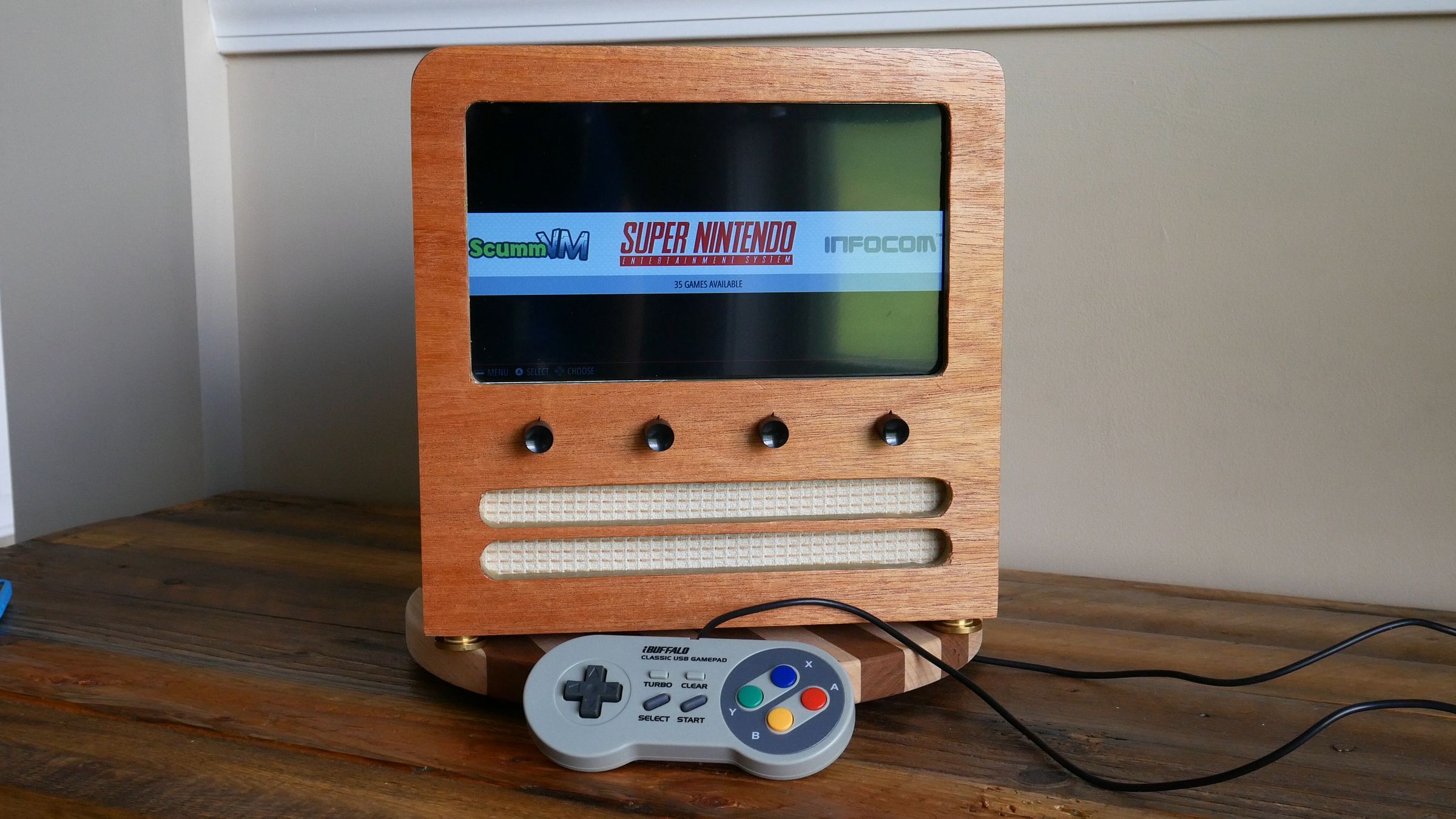

Utilicé una raspberry pi v3 modelo b con retropie para este gabinete de juegos y no podría estar más feliz. Fue súper simple de instalar y es una maravilla para jugar.
