Introducción: construya un gabinete de juegos por 200 euros ($ 250)

Construya un gabinete de juegos por 200 euros ($ 250)

Construye un gabinete de arcade por alrededor de € 200 ($ 250)

Todo comenzó con algunos gamepads SNES y un emulador SNES, pero todo se salió un poco de control.

Después de haber hecho algunos juegos SNES con algunos gamepads SNES de imitación baratos que convertimos a USB, queríamos más. Se nos ocurrió la idea de hacer una máquina recreativa MAME y rápidamente nos dimos cuenta de que un gabinete recreativo de tamaño completo era la única manera de cumplir nuestros sueños. Pero, somos dos (mi amigo y yo) seguramente no podemos compartir una máquina, ¿verdad? ¡Por supuesto no! ¡Estamos construyendo dos de ellos!

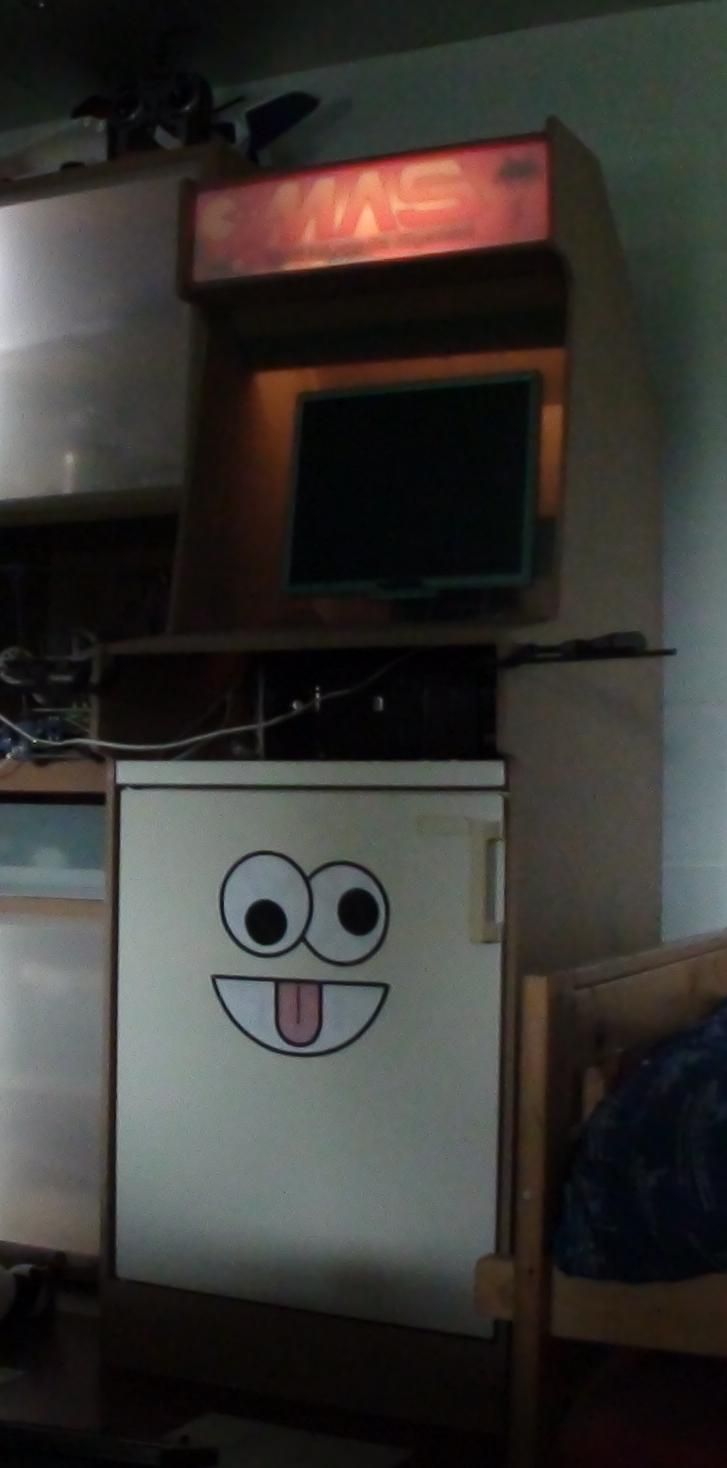

Eso no fue todo. ¿Por qué construir una máquina enorme con una sola función? Así que tratamos de llegar a más. ¡La otra característica importante de nuestra máquina recreativa es una nevera! Hay mucho espacio debajo de los controles y la pantalla que no íbamos a llenar con dispositivos electrónicos como en los viejos tiempos. Así que hemos puesto una nevera allí. Por supuesto, esto significaba que tendría que haber una puerta en la parte inferior, y eso también agregaba un problema de robustez porque la puerta no podía ayudar a sostener los otros tres lados. Pero luego la máquina terminó siendo muy resistente, especialmente porque el refrigerador también la mantiene unida por su peso.

Antes de construir la máquina, planificamos y diseñamos mucho, cosas que, si estás realmente interesado en construir un MAME, podrías estar haciendo en este momento. Sabemos lo difícil que puede ser encontrar toda la información perfecta en un solo lugar, por lo que haremos todo lo posible para brindarle toda la información posible que hayamos encontrado en nuestro proceso de creación.

VIDEO DE DEMOSTRACIÓN

Si no está familiarizado con estos términos, se los explicaré aquí:
Bisel: el bisel es el plástico frente a la pantalla y el negro alrededor de la pantalla
Marquesina: la marquesina es la imagen sobre la pantalla, tiene un ‘luz de marquesina’ detrás de él para que esté retroiluminado
Gabinete: el gabinete es otro nombre para toda la máquina, pero especialmente para el gabinete

Paso 1: Planificación precisa y diseño detallado

Planificación precisa y diseño detallado
Planificación precisa y diseño detallado
Planificación precisa y diseño detallado

Primero, necesitas saber lo que quieres. ¿Cómo debería ser? ¿Qué tamaño debería ser? ¿Qué materiales voy a utilizar?

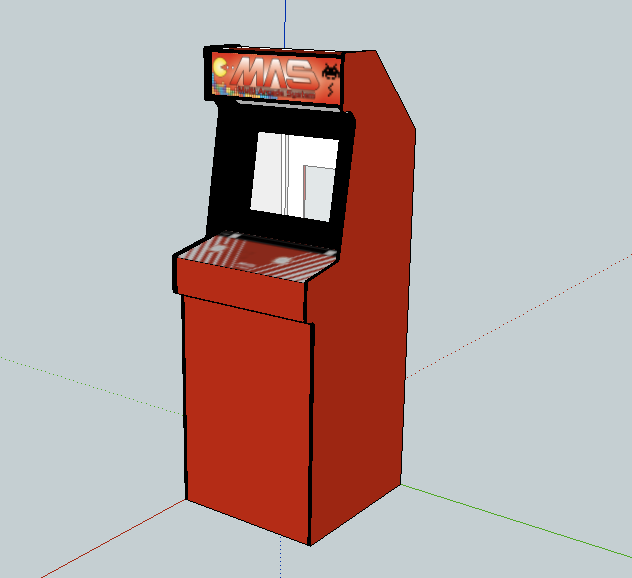

Diseño del gabinete
Para nosotros, ya decidimos el tamaño de un gabinete arcade de tamaño completo, de unos 180 cm de alto y unos 60 cm de ancho. Sin embargo, si queríamos colocar nuestra nevera en el interior, debía tener al menos 60 cm de ancho en el interior. (las medidas del refrigerador son: 60 cm x 60 cm x 85 cm)
Nuestro primer diseño se inspiró en la máquina MAME de otra persona, llamada ‘proyecto mame’ . Pero el frigorífico no cabía dentro y todavía no nos gustaba mucho el diseño.

Desechamos ese diseño y nos dispusimos a hacer el nuestro. El cual se inspiró principalmente en el Neo Geo MVS . Es grande, rojo y no parece demasiado complicado de construir.Google SketchUp  (un programa de diseño 3D multiplataforma gratuito), y estábamos muy seguros de diseñar cada detalle para asegurarnos de que no tendríamos problemas a la mitad de la compilación. Puede encontrar los archivos de diseño a continuación. Siéntase libre de usarlos o cambiarlos de la forma que desee, siempre y cuando no los venda y nos mencione como fuente si (re) carga alguno de ellos (licencia pública GNU).

Diseño artístico

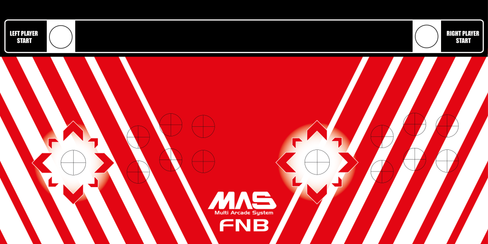

No pretendíamos replicar un Neo Geo MVS, aunque fue una gran inspiración. El diseño del panel de control es similar al del Neo Geo, pero más simple. El diseño de la marquesina se diseñó totalmente desde cero, porque queríamos mantener el diseño general (no específico para un solo juego) y tampoco queríamos que ‘MAME’ estuviera escrito por todas partes.
Diseñamos la obra de arte en Adobe Illustrator, los archivos de diseño y las imágenes .png también se cargarán. También he colocado los archivos de las ilustraciones en mosaico para que puedas imprimirlos en papel A4.

Nuevamente, siéntase libre de usarlos o cambiarlos de la forma que desee, siempre que no los venda y nos mencione como fuente si (re) carga alguno de ellos (licencia pública GNU).

A qué debe prestar atención:
Mientras diseña, debe prestar atención a estos puntos: –
¿Encajará donde quiero ponerlo?
-¿Seguirá cabiendo por mi puerta/en mi coche para transportarlo?
-¿Puedo colocarlo en un número redondo de hojas de MDF (u otro material)? (no quieres comprar una hoja entera por unos pocos centímetros) –
¿Es fácil cortar el material que estoy usando?
-¿Pensaste en el grosor del material?
-¿Cómo accederé a mis dispositivos electrónicos en el interior? (Buscamos dos orificios grandes, tanto para el acceso como para el enfriamiento de los componentes electrónicos y el refrigerador).

Estas son solo algunas cosas clave en las que quizás desee pensar. Es solo para ahorrarte esa estúpida sensación cuando, por ejemplo, descubres que no entra por la puerta.

Paso 2: ¡Suministros!

¡Suministros!

La planificación cuidadosa es la clave del éxito. Asegúrese de saber exactamente lo que necesita de antemano.

Solo somos dos estudiantes, no tenemos todo el dinero del mundo, así que queríamos la máxima diversión por el mínimo costo, tratamos de ahorrar en todo lo que pudimos.

Aunque construimos dos máquinas, voy a hacer esta guía como si fueras a construir una, que probablemente sea tu situación.

Esto es lo que necesita para construir un gabinete como el nuestro:

Materiales

Hardware:
2x una hoja de MDF (1,2 cm x 244 cm x 122 cm) – 34 €
1x un paquete de 200 tornillos (3,0 mm x 25 mm) – 4,70 €
1 placa de acrílico (0,2 cm x 160 cm x 66 cm) – 11,50 €
3 barras de madera de pino (1,8 cm x 1,8 cm x 270 cm) – 11,40 €
1 par de bisagras para puertas de cocina – 5,80 €
Hardware total: 64,40 €

Pinturas:
1 imprimación MDF de 750 ml – 15 €
1 laca satinada de 750 ml – 18 €
Pinturas totales: 33 €

Controles
arcade 2 joystick arcade clásico  – 24 € 14
botones Arcade (en varios colores) – 31,50 €
botón de inicio para 1 jugador – 2,75 €
1 botón de inicio para 2 jugadores – 2,75 €
3 gamepads baratos – 9 € 20
microinterruptor de joystick – 2,80 € 30
microinterruptor de botón – 5,40 €
Controles totales: 77 €, 20

Varios:
1x 150g masilla MDF – 4 €
1 tubo fluorescente + armadura para la iluminación de la marquesina – 20 €
1 cable de extensión (para el ordenador, la pantalla y los altavoces) – 8 €
Total varios: 32 €

Total: 206,60 €

Esto excluye el ordenador, la pantalla y los altavoces, ya que estos Eran cosas que ya teníamos, y serán fáciles de encontrar si no tienes ninguna. No necesita una computadora muy buena, ya que principalmente ejecutará juegos de arcade muy antiguos. Las pantallas que usamos son pantallas LCD Acer de 19″ 4:3. También excluye herramientas, pegamento y algunas otras cosas que teníamos por ahí, pero lo más probable es que usted también tenga esto.

Los suministros enumerados anteriormente se compraron en un local . ferretería, con excepción de las que tienen un enlace proporcionado

Pregunte en la ferretería si pueden serrar una de las hojas de MDF en el ancho interior de su máquina (en nuestro caso, 600 mm), esto le ahorrará mucho trabajo y, de todos modos, probablemente no tenga una sierra tan grande. .

Paso 3: Empezando…
Empezando...
Empezando...
Empezando...
Empezando...

3 más imágenes

Así que tienes tu diseño y tienes tus materiales. ¡Estupendo! Empecemos.

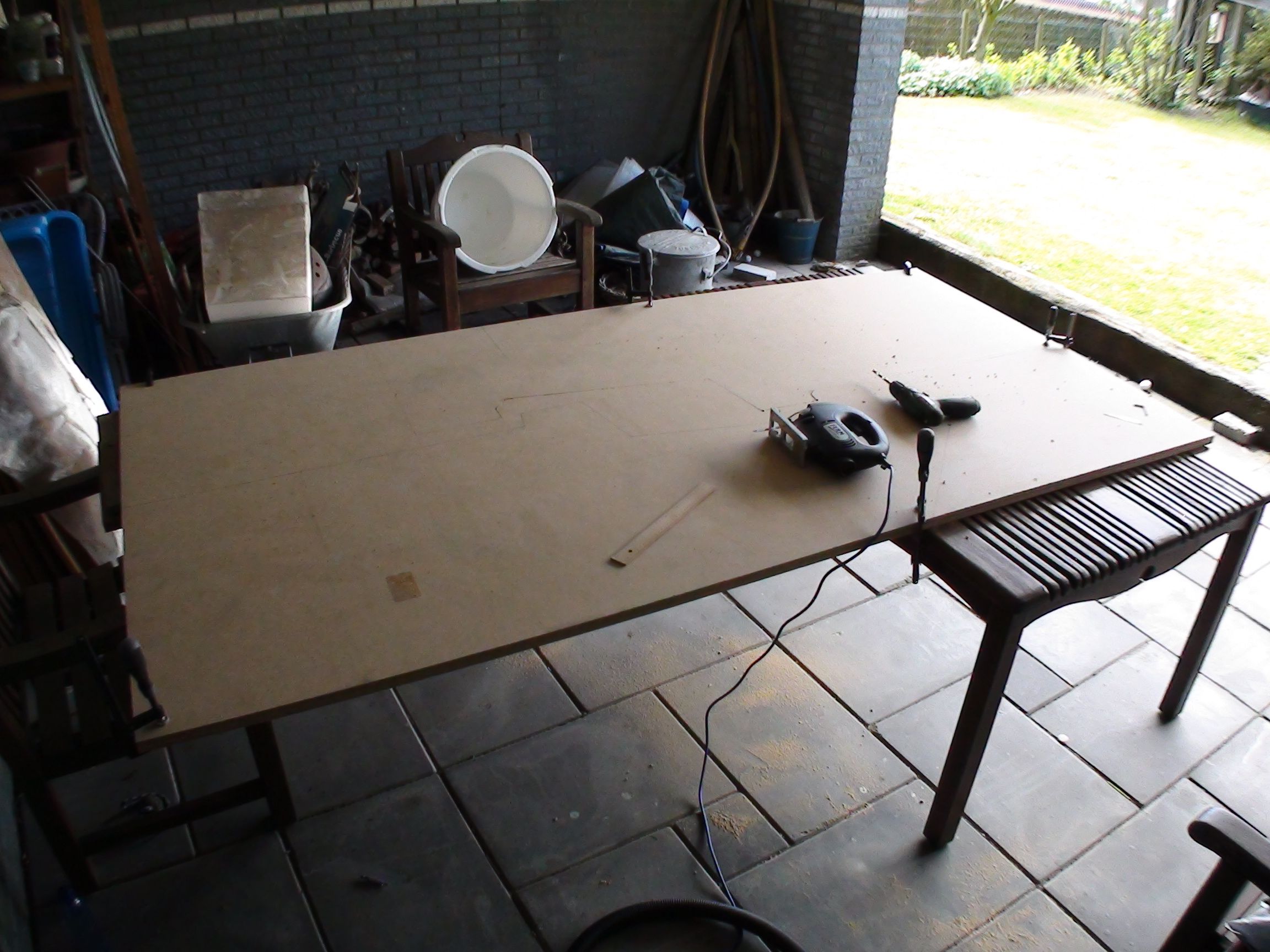

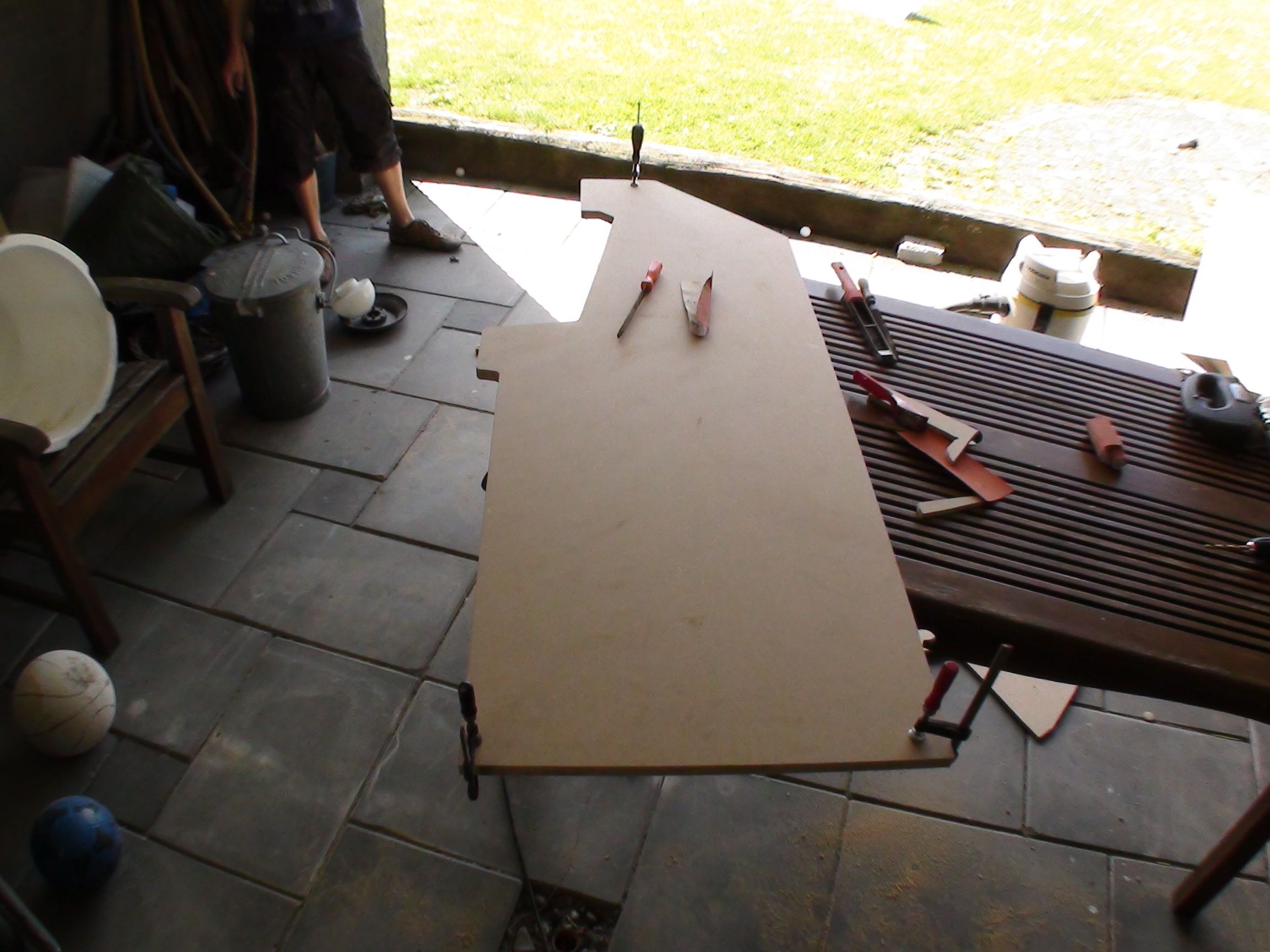

Empezamos aserrando los lados. estas son las piezas más grandes de su máquina y también le brindan la mayor satisfacción de inmediato, por lo que se sentirá motivado para trabajar en ella.

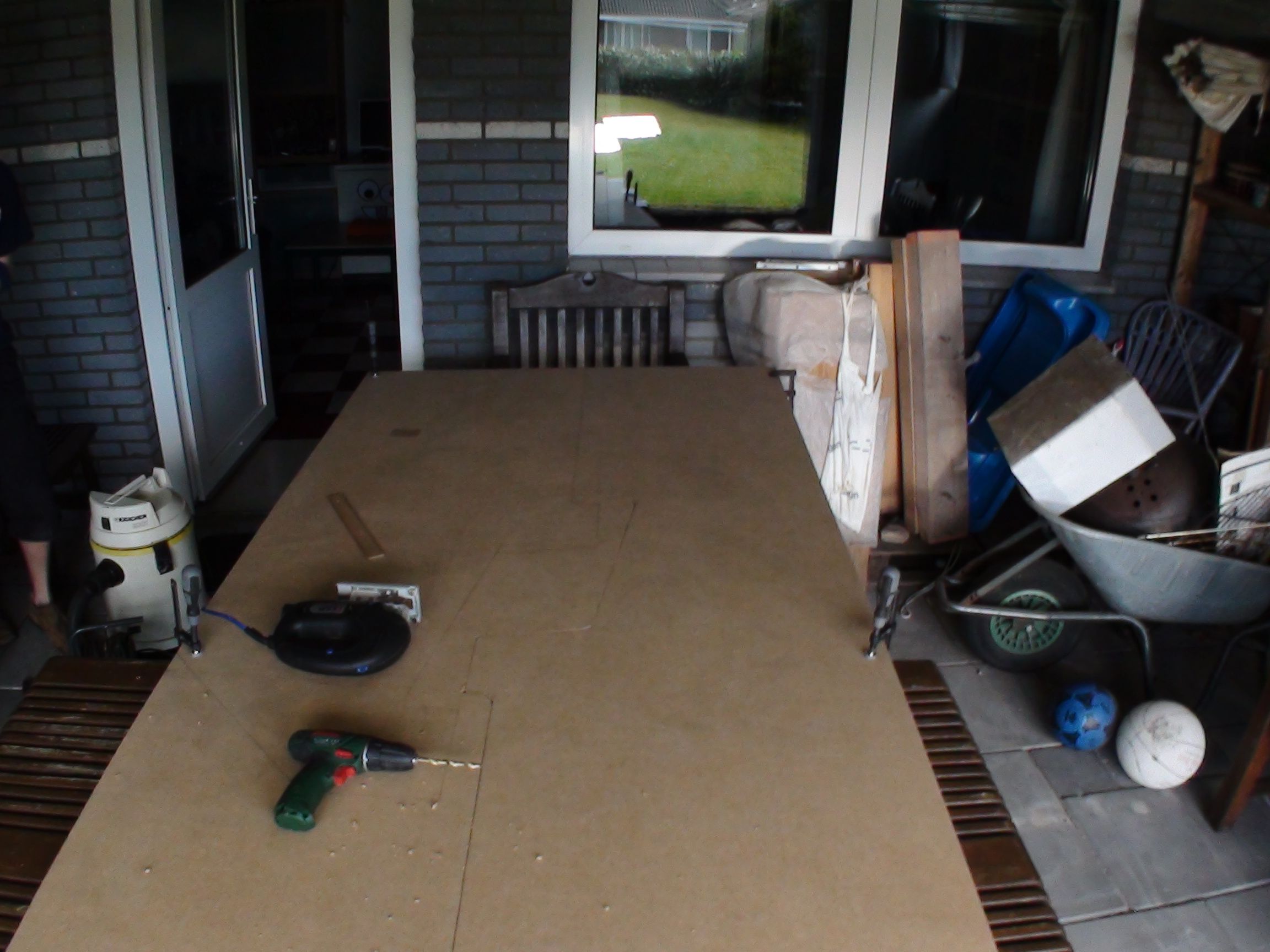

Dibuja la forma de los lados de tu máquina en el MDF. Mide con mucho cuidado, solo puedes serrar una vez, y no querrás equivocarte.

Consejo rápido: hemos descubierto que es muy importante usar solo una cinta métrica. Tenemos dos, pero difieren unos centímetros en longitudes mayores

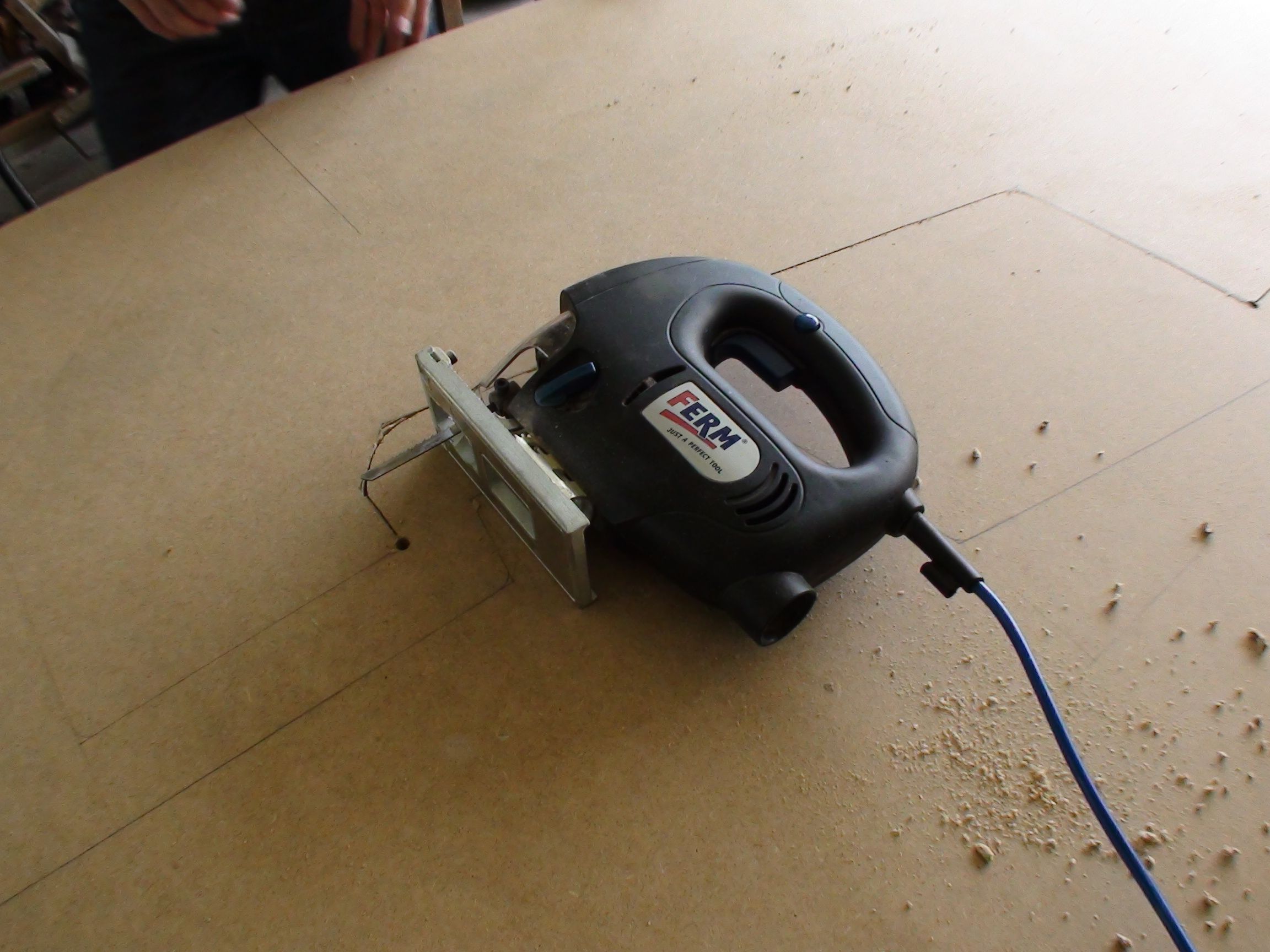

Una vez que hayas transferido tus planos a la madera, puedes empezar a serrar. Utilizamos una sierra caladora eléctrica. Alternativamente, si tiene acceso a un enrutador CNC muy grande o un cortador láser, podría usarlo, ya que nunca se equivocará en las medidas, sería perfecto.
Debido a que estábamos construyendo dos máquinas, solo pusimos dos hojas una encima de la otra y cortamos ambas hojas, por lo que ambos lados de una máquina serían prácticamente iguales. Si hace esto, asegúrese de sujetar las hojas de MDF a una mesa con mucha fuerza, porque no querrá que se muevan. También asegúrese de que los bordes estén alineados, no todas las piezas de MDF son del mismo tamaño.

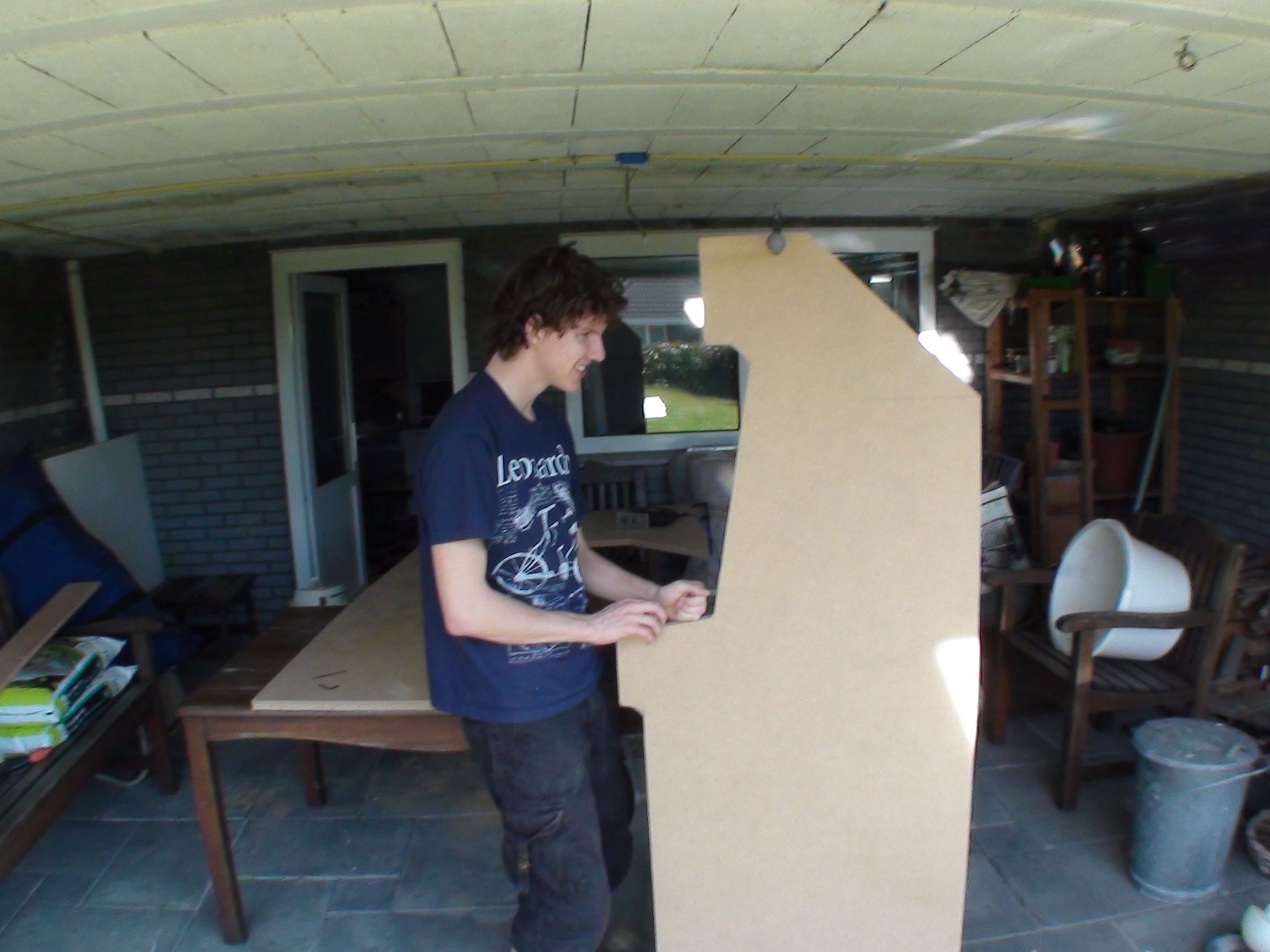

Después de serrar los lados, querrás redondear las esquinas. Si cortó dos hojas una encima de la otra, es mejor mantenerlas juntas para esto. Puede llevar algo de tiempo doblar algunas esquinas, pero después vale la pena.

Luego, vio la parte posterior grande de una de las piezas de 600 mm de ancho que le cortaron en la ferretería y vio los orificios de acceso en ellas.

Paso 4: Construcción del Gabinete

Construcción de Gabinetes
Construcción de Gabinetes
Construcción de Gabinetes

12 más imágenes

Aquí es donde comienza la verdadera diversión, su gabinete comenzará a tomar forma en poco tiempo.

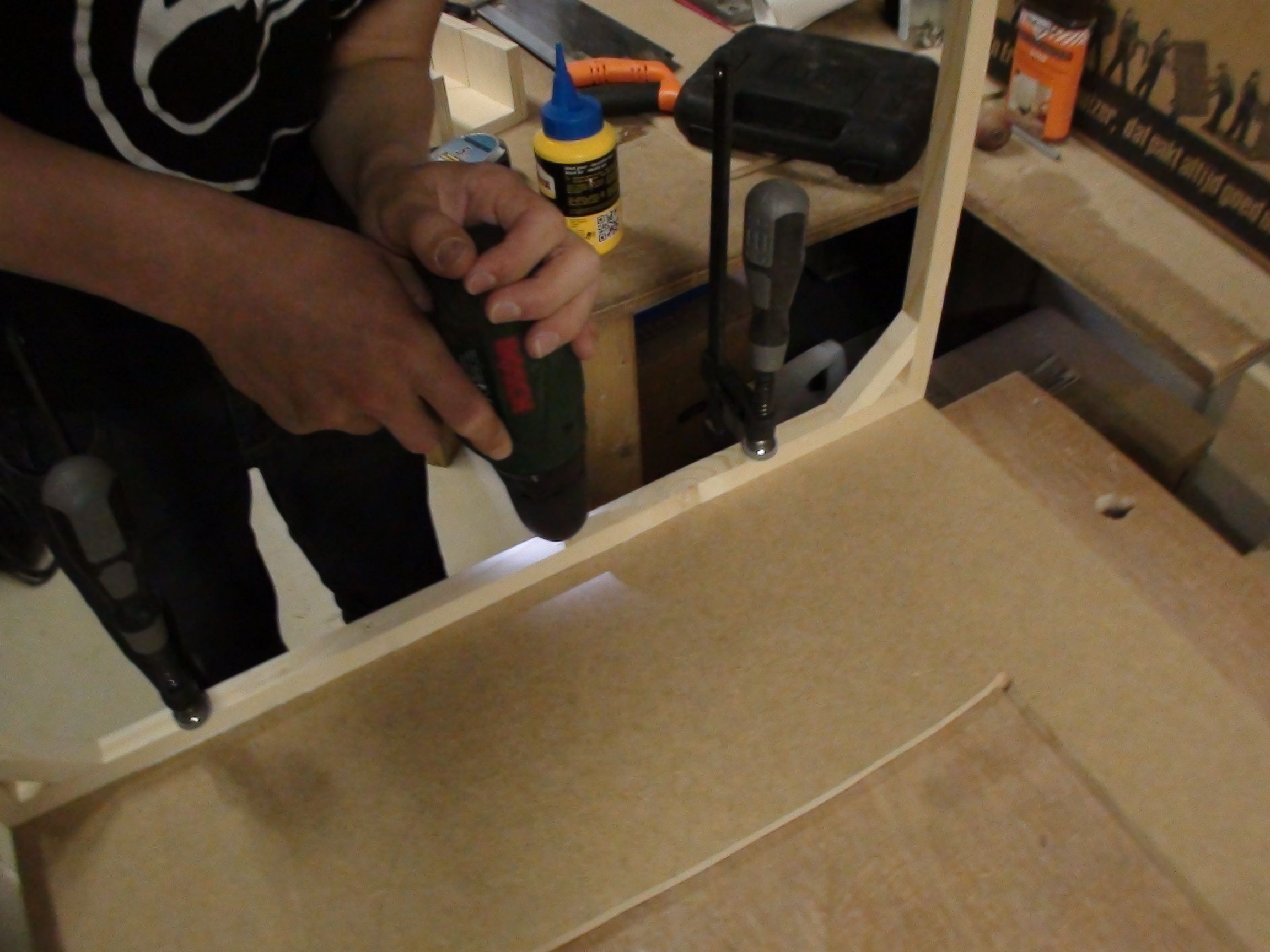

Construí el marco cuadrado para la parte inferior con madera de pino de 18 mm x 18 mm, lo atornillé y pegué a la parte inferior de la tabla trasera. También puse listones de madera de pino a los lados del tablón trasero, que se convertirían en las esquinas. Atornillarás los lados hacia atrás con tornillos y pegarás a través de las barras de madera de pino y el marco de madera de pino. Asegúrese de taladrar previamente todos sus agujeros y también ponga su taladro (inalámbrico) en protector de tornillos si puede, porque la madera de pino se parte muy fácilmente.

Adjunte el primer lado

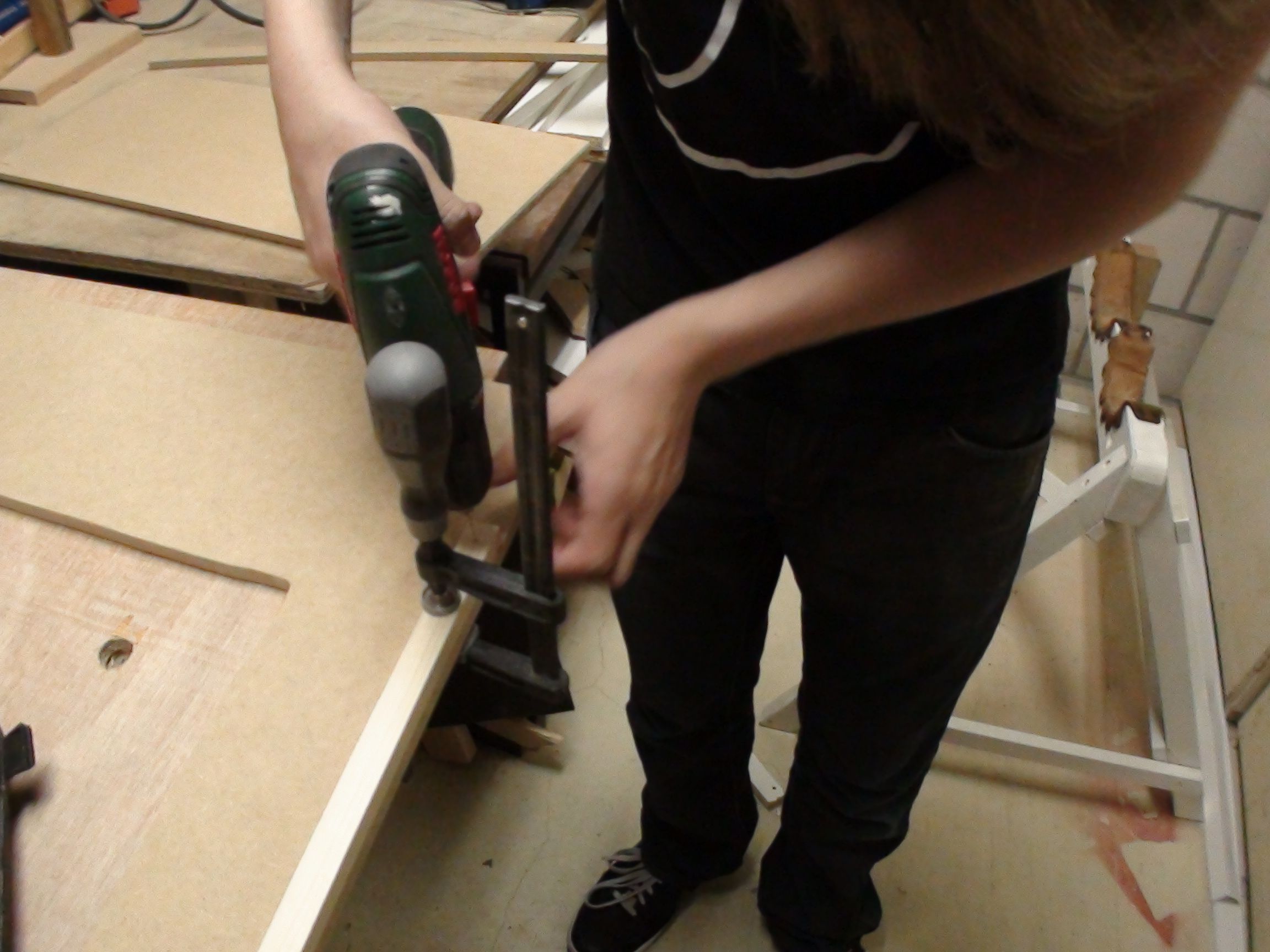

Ahora es el momento de poner en los lados. Coloque uno de sus lados en el piso, al lado de la parte trasera con el marco y el pino en él. Coloque su lado sobre algo así como unos cuantos bloques de madera, para que pueda sujetar las abrazaderas de pegamento sin levantar todo el lado del piso. Aplique el pegamento a la madera de pino y al MDF de la parte trasera, y voltéelo hacia un lado. Luego sujételo rápidamente con fuerza y ​​atornille los tornillos.

Adjunte el segundo lado
Después de que hayas hecho el primer lado, quita las abrazaderas y vuelve a colocarlo en su parte trasera. Ahora tome el otro lado y colóquelo junto a la parte trasera también. Ahora haz lo mismo. Sin embargo, tenga cuidado, dado que tiene un lado unido solo a la esquina y el marco en la parte inferior, tendrá que apoyarlo. Puedes hacer esto apoyándolo con algunos de los tablones de 600 mm que usarás más adelante.

Coloque el lado posterior/superior diagonal
Ahora tiene ambos lados unidos. Pero la construcción todavía no es muy resistente. Si coloca la tabla diagonal trasera/superior, será mucho más estable. Haga esto mientras todavía está de costado en el piso. Fije primero las barras de madera de pino a la tabla trasera/superior, nuevamente con pegamento y tornillos. Luego aplique el pegamento y deslícelo entre los lados hasta que esté exactamente en su posición,

Consejo rápido: el lado superior/trasero está en un ángulo de 45°, lo que significa que tendrá que serrar esta pieza en ángulo. Le dimos un ángulo de 45Ëš con la parte trasera, ya que este no era un ángulo muy importante y un ángulo de 22,5Ëš con la pieza superior, que también tiene un ángulo de 22,5Ëš.

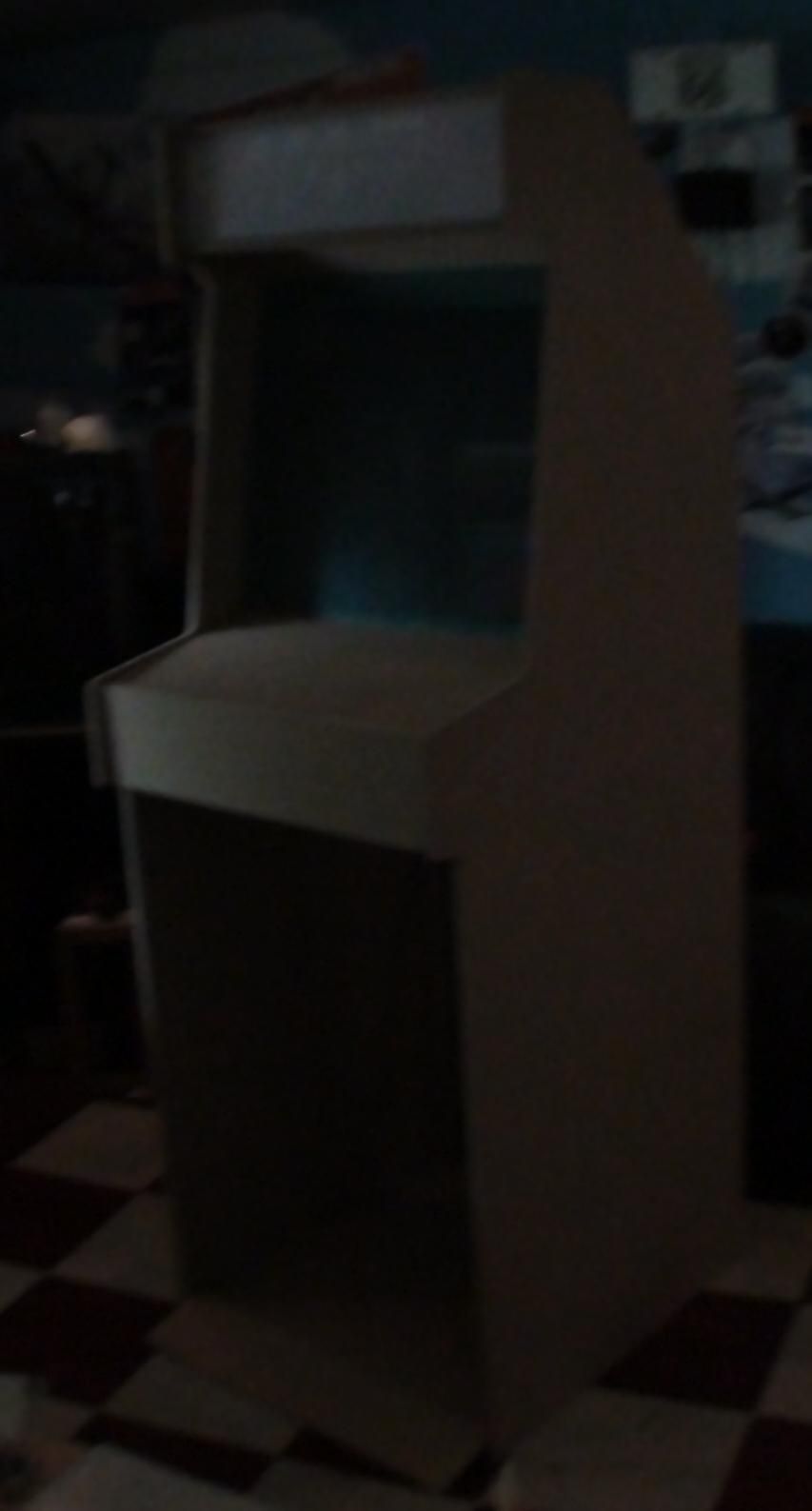

Si ha colocado la parte trasera/superior en su lugar. Su cabina de arcade ahora debería poder pararse en posición vertical.

¿Y ahora?
Ahora debería poder colocar el resto de las piezas con bastante facilidad. Comience con el lado frontal del panel de control y, si no está usando una puerta, el lado frontal donde estaría la puerta también. Luego coloque las piezas debajo de la marquesina, asegúrese de hacer una muesca en la pieza donde encaja la marquesina (vea el paso siguiente) y donde encajará el bisel.

Las puertas
También puedes poner la puerta ahora. Asegúrese de experimentar un poco con sus bisagras hasta que sepa exactamente dónde colocarlas. Las puertas son bastante fáciles de hacer, solo coloque las bisagras en el gabinete y en la puerta, y listo.

Paso 5: Locura de marquesina
Locura de marquesina
Locura de marquesina

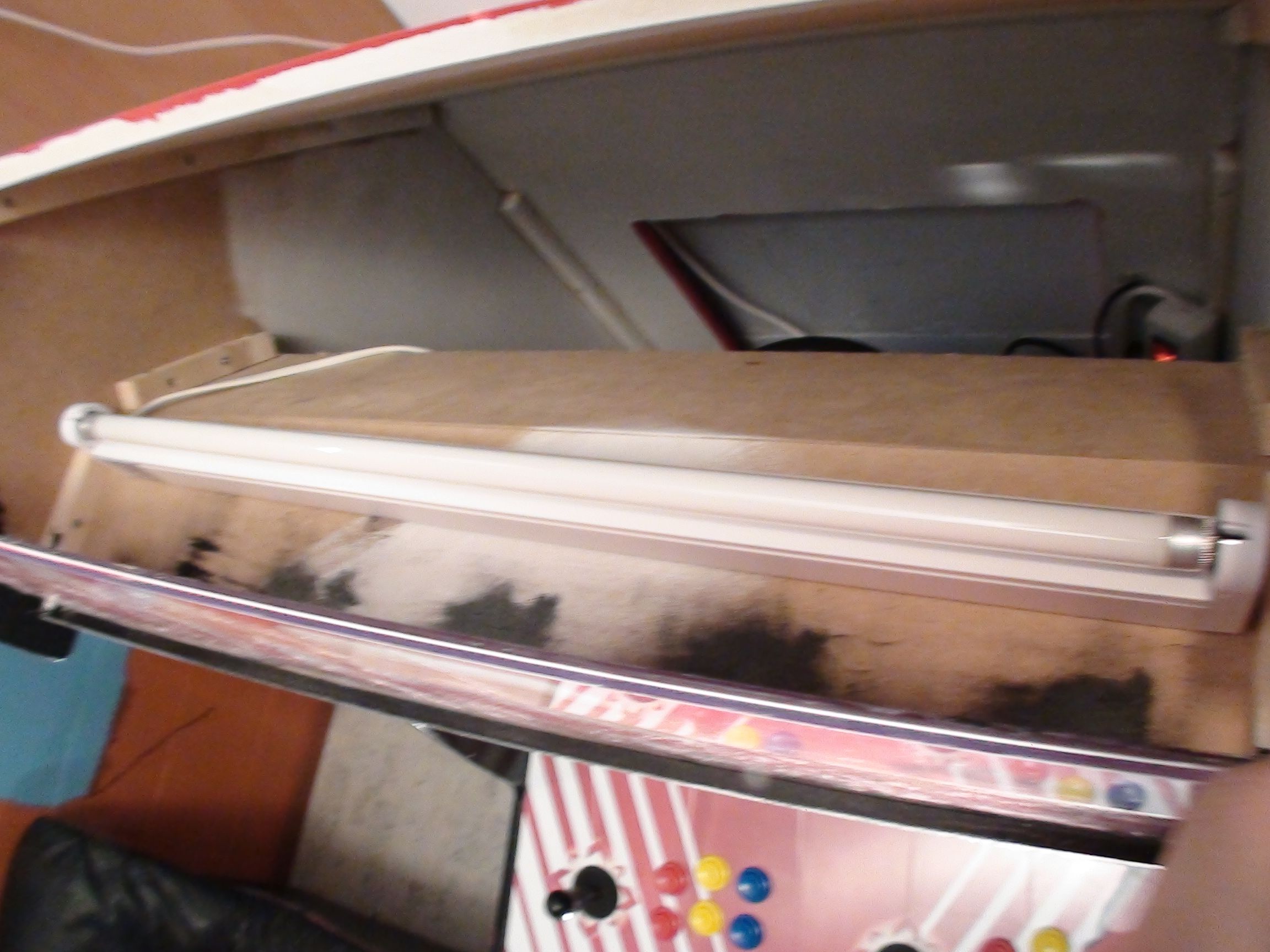

Si ha colocado las piezas debajo de la marquesina, ahora está listo para hacer la marquesina. La marquesina está hecha de dos capas de plexiglás con la obra de arte impresa intercalada en el medio.

Antes de colocar las piezas para sostener la marquesina, asegúrese de que la muesca sea lo suficientemente ancha para que quepan fácilmente los 4 mm de plexiglás. No hicimos esto, y puedo decirles que tratar de agrandar la muesca con un archivo es una tarea muy aburrida y que consume mucho tiempo.

Hacer la marquesina es bastante simple. Hay dos cosas que debes hacer.
Lo primero es imprimir y recortar el diseño.
El segundo es cortar el plexiglás al tamaño adecuado.

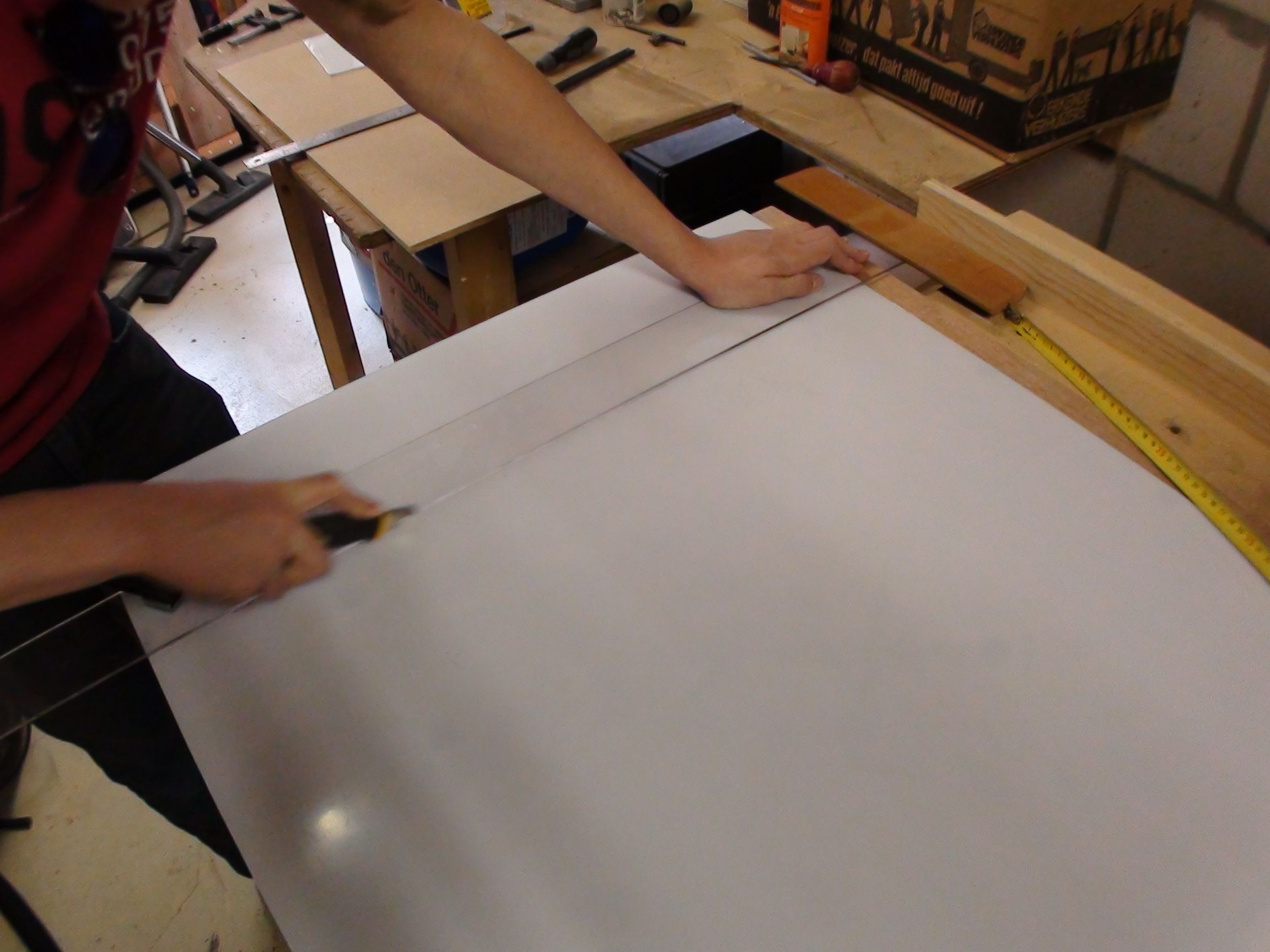

corte de plexiglás
Primero, dibuje las medidas que desea que tenga su plexiglás, el lápiz puede ser difícil de ver, por lo que es posible que desee usar un bolígrafo o un marcador. Luego, use una regla larga u otra cosa recta y corte una ranura en el plexiglás. Tendrás que presionar bastante fuerte para obtener un buen surco profundo. Si su surco es lo suficientemente profundo, lo coloca en el borde de una mesa y simplemente lo rompe. Esto es bastante similar a cortar vidrio. Por eso, tenga cuidado de no lastimarse o cortarse con el cuchillo o con los bordes afilados del plexiglás.

Cuando esté listo, corte la placa de plexiglás del bisel/pantalla y también la placa del panel de control.

La parte superior se colocará suelta, justo sobre las barras de madera de pino. Eso es porque desea poder abrir la parte superior para acceder a la luz de la marquesina y a la marquesina. Esta parte superior también necesita una muesca, piensa en esto cuando estés cortando el plexiglás. El plexiglás tendrá que ser un poco más grande que la abertura porque también tiene que entrar en las muescas.

El bisel
Al principio, queríamos hacer el bisel pintando con aerosol los bordes del plexiglás negro satinado. Aunque esto probablemente daría un mejor acabado que el que tiene ahora, opté por el camino más barato y fácil.
Hice una simulación de dónde estaría la pantalla dentro de la máquina recreativa, tomé las medidas de la pantalla, tomé un gran trozo de cartulina negra y corté donde estaría la pantalla. Puede ser un poco más difícil colocarlo en la máquina, pero como puede acceder desde la parte trasera, no es una molestia. Lo único en lo que debe pensar es en limpiar la pantalla y la cartulina antes de colocarla, porque si tiene algo de polvo en el medio, será fácil de ver.

Paso 6: Rellenos e imprimaciones

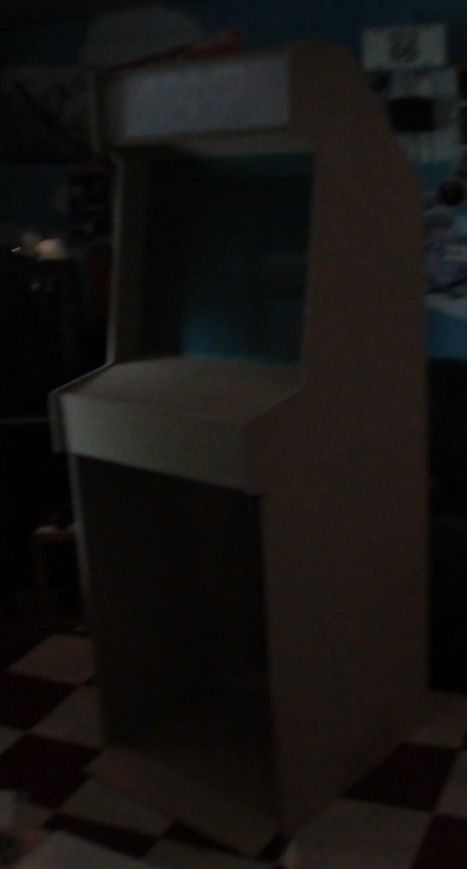

Rellenos e imprimaciones
Rellenos e imprimaciones

A continuación, el trabajo de pintura.
Pero no todavía. Primero, desea rellenar todos los agujeros, huecos y abolladuras con relleno. Además, ahora es el último momento para lijar perfectamente esas esquinas redondas. Use el relleno como dice en el tubo. Utilizamos masilla de MDF, que dio un resultado bastante suave, pero tuvo que secarse durante bastante tiempo. Después de que el relleno se haya secado, lije todos los lugares donde haya aplicado el relleno hasta que esté completamente suave y, si es necesario, use más relleno. Después de eso, lije todo el gabinete ligeramente.

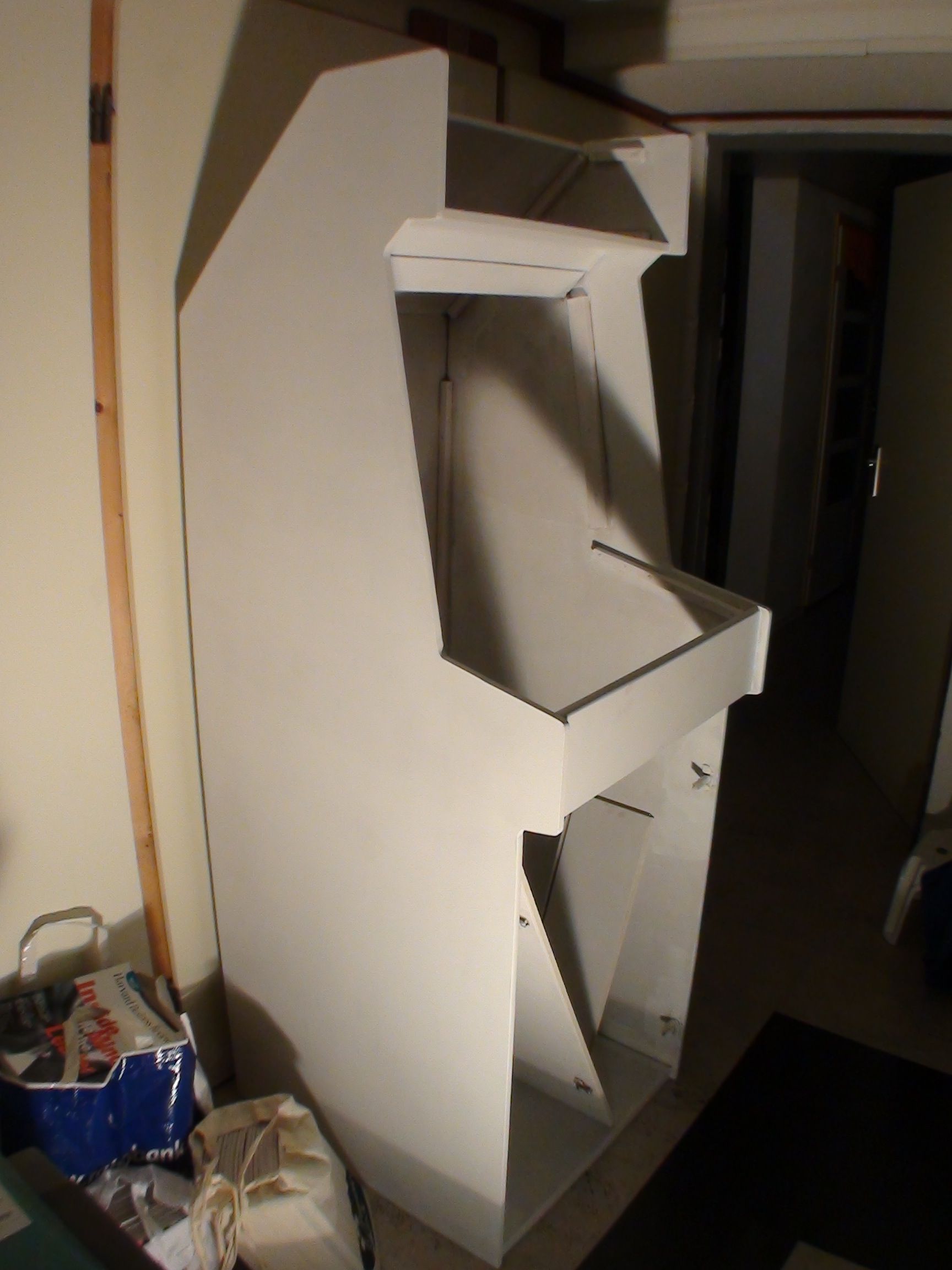

Listo para un poco de imprimación y pintura.
Aplicar la imprimación de MDF es fácil, pero lleva tiempo. Simplemente píntelo como lo haría con cualquier pintura, obtenga un rodillo y una brocha para las esquinas y asegúrese de que esté cubierto con una buena capa uniforme de imprimación. Ahora asegúrate de dejar que se seque durante el tiempo suficiente. Es posible que necesite otra capa de imprimación, pero la mayoría de las veces, terminará en una sola capa.

Primero puse la laca negra y luego la roja. Lo que funcionó bien para mí, aparte de algunas pequeñas partes de los bordes negros que tuve que volver a hacer con un cepillo pequeño.

Paso 7: Controles y Electrónica
Controles y Electrónica
Controles y Electrónica
Controles y Electrónica
Controles y Electrónica

3 más imágenes

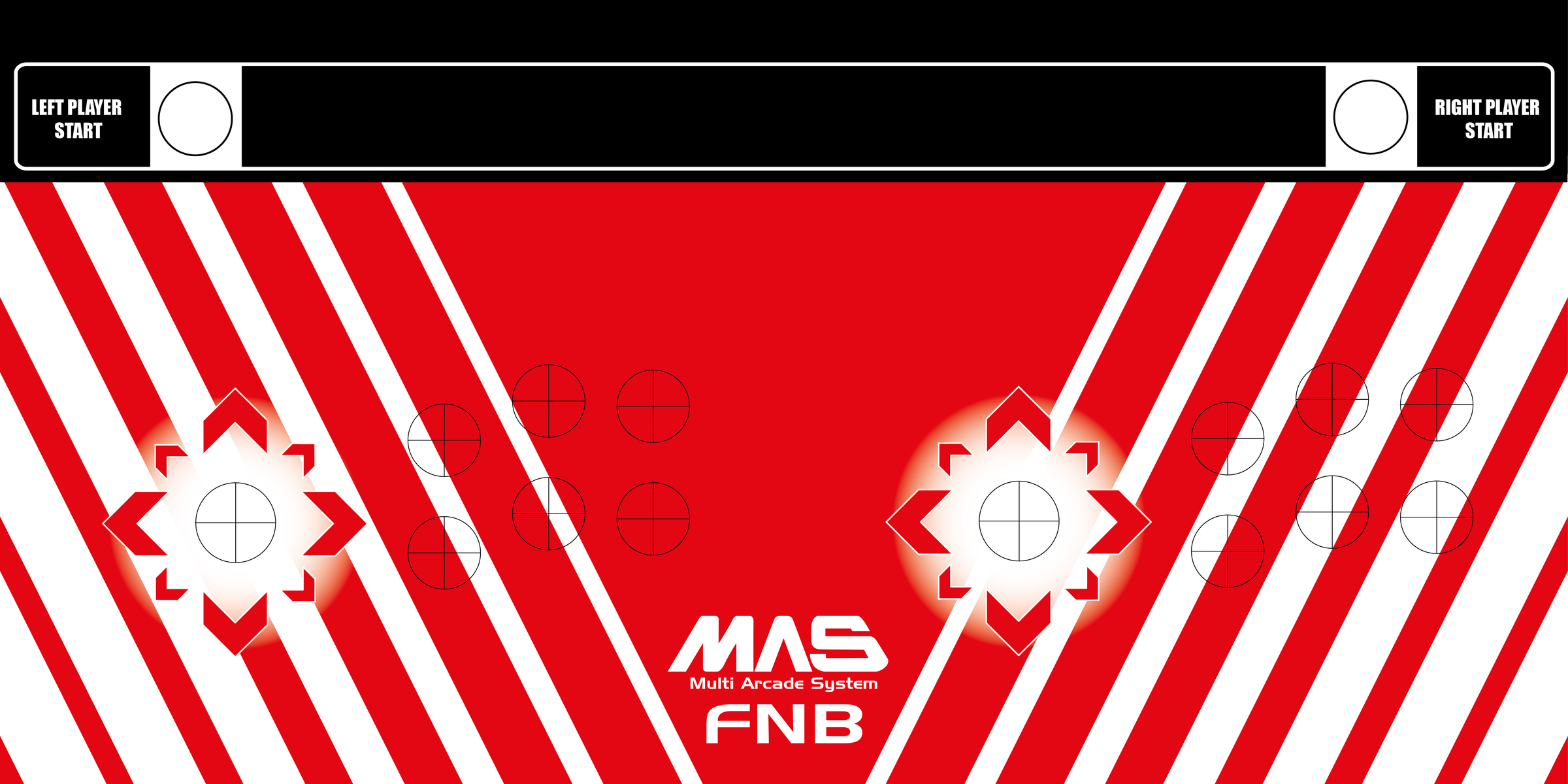

El panel de control
El panel de control está hecho de una capa de madera, con el diseño impreso encima, con una capa de plexiglás al frente. Esto le da un aspecto bonito y brillante y el plexiglás es muy duradero y bastante resistente a los arañazos.
La mayoría de los botones de arcade que encontrarás deben colocarse en orificios de 28 mm. Simplemente marque todos los agujeros exactamente en el lugar correcto y luego taládrelos previamente a través del plexiglás y la madera sujeta con abrazaderas. (Deje la capa protectora de plástico en el plexiglás o podría rayarlo) Ahora, mientras las dos capas aún están unidas, taladre los orificios de 28 mm con un taladro de pala para madera. Para los joysticks, hice agujeros de 30 mm, lo que funciona bien, pero recomendaría hacerlo un poco más grande si es posible.

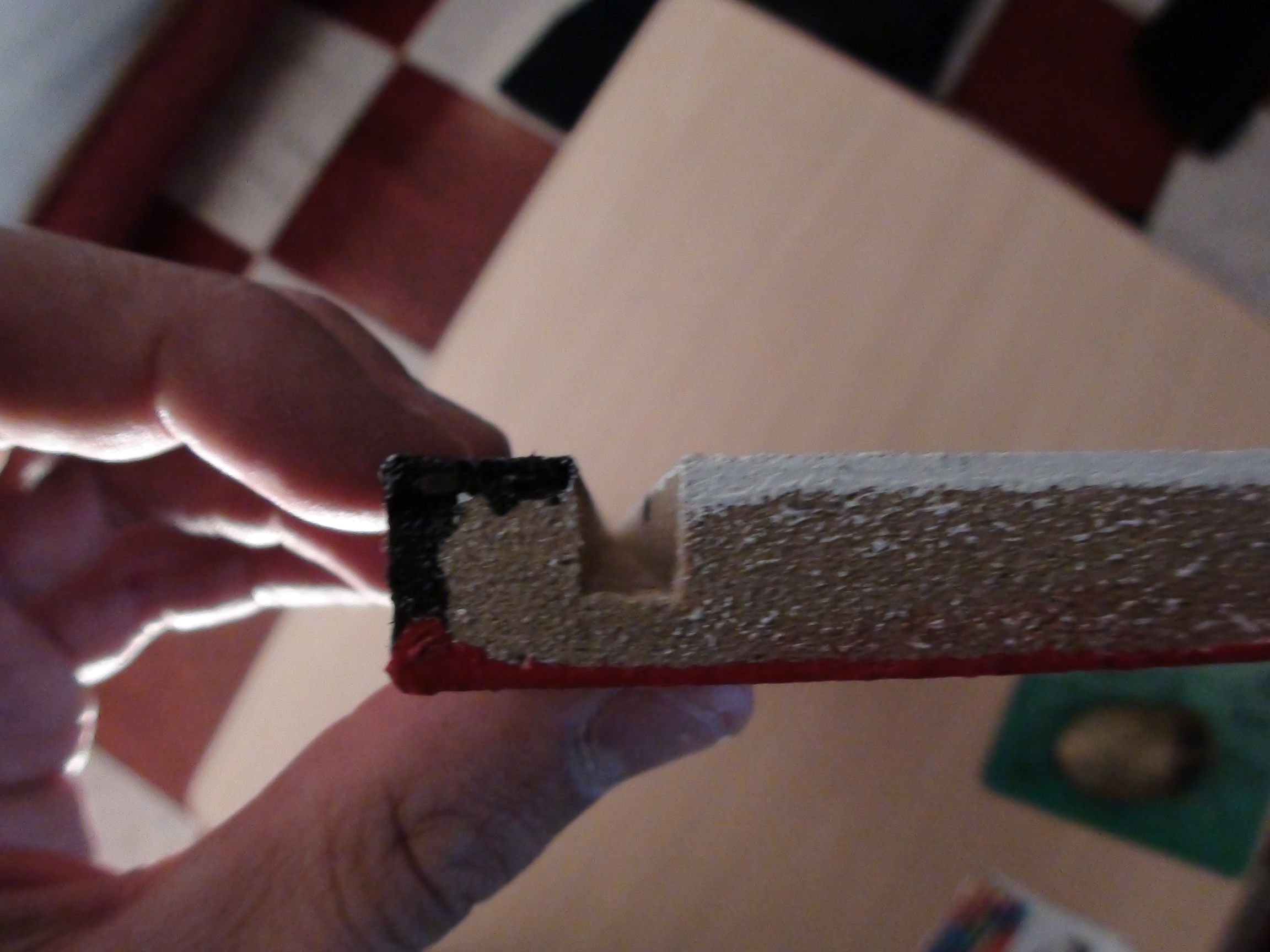

En el panel de control también hay una muesca para colocar el bisel. También hay una muesca que sujeta el bisel en su lugar en la parte superior. También hay algunas barras de madera de pino para evitar que el bisel entre en la máquina si alguien lo empuja hacia abajo. El plexiglás en la parte superior de la ilustración del panel de control va desde la parte inferior hasta la parte donde está el bisel. El panel de control en sí está suelto sobre unas barras de madera para que pueda quitar los controles y la pantalla.

Conectando los controles
Aquí es donde la mayoría de los constructores de salas de juego utilizan una placa de control iPac . Pero pensamos que estos eran demasiado caros, si también tenía que incluir el envío y el impuesto de importación. Hemos encontrado otra solución. Puede que no sea tan simple y elegante como la placa iPac, pero es mucho más económica.

Lo que hicimos fue; Compramos algunos muy gamepads baratos  de Hong Kong con envío gratis. Esto solo nos costó unos 9 € por tres de esos gamepads. Abrimos los gamepads, retiramos la placa de circuito impreso del interior y soldamos nuestras conexiones directamente a la placa. Debería poder soldar esto usted mismo si tiene algo de experiencia en soldadura, pero asegúrese de tomarse su tiempo y tener cuidado al soldar, porque está manejando una pieza de hierro muy caliente y está soldando muchos cables a bastante tablero pequeño

El resto de la electrónica.

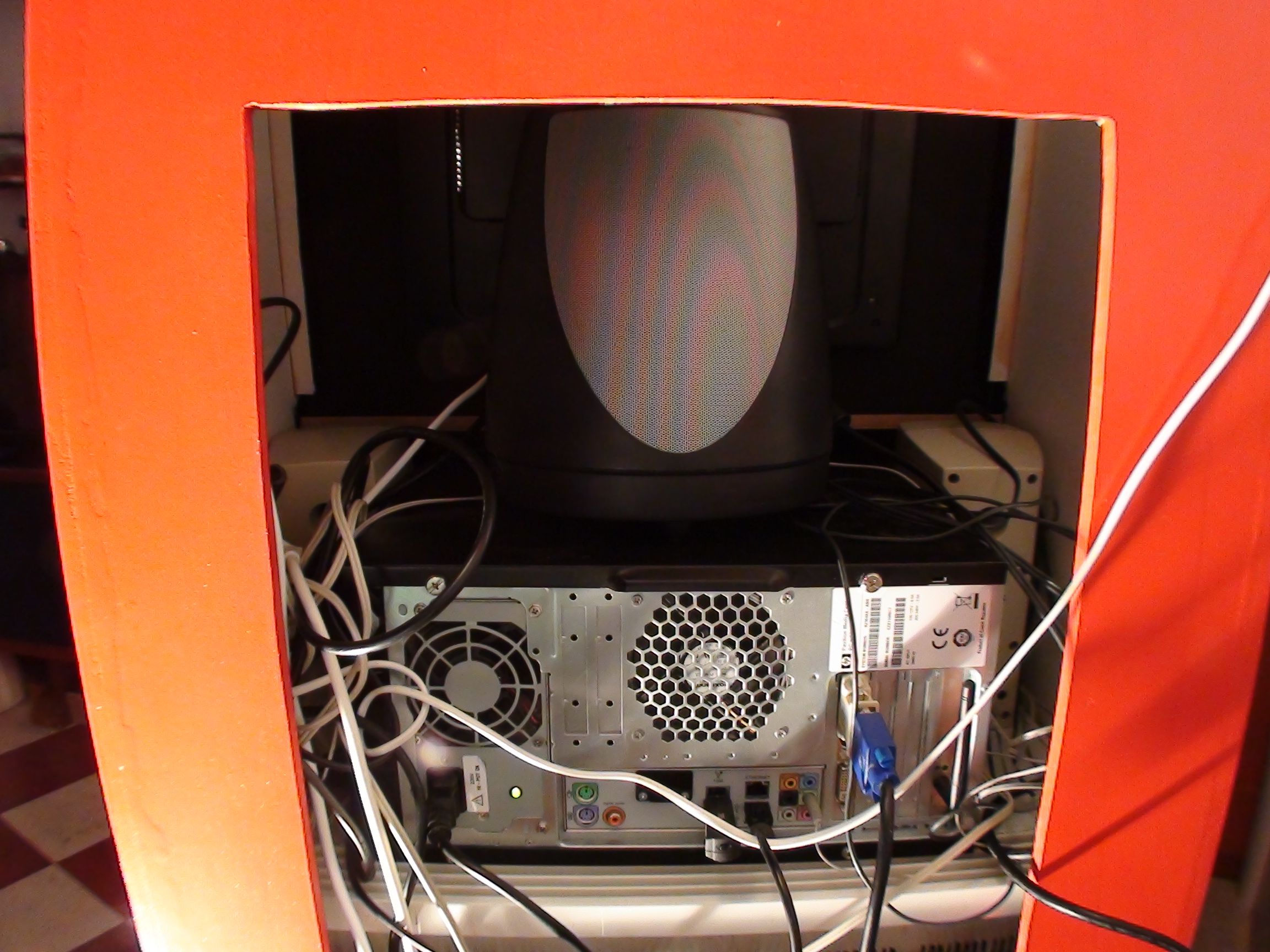

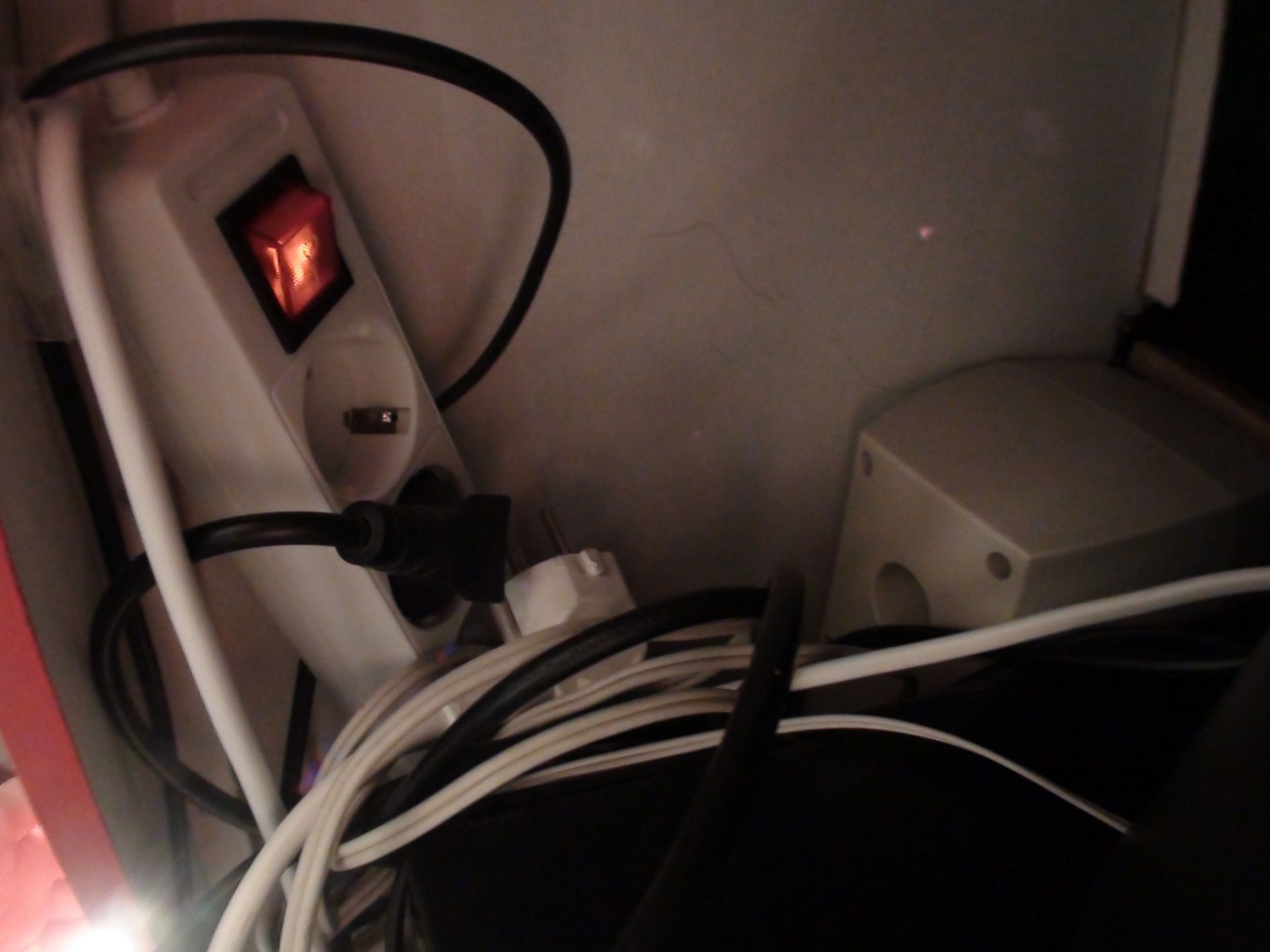

El resto de la electrónica es bastante simple. Tenemos una computadora, en mi caso una antigua HP con procesador AMD athlon de 64 bits, 2GB de ram y disco duro de 500GB. Una pantalla, una vieja pantalla Acer de 19″. Realmente no necesitas una pantalla ancha, pero podrías usar una. También puedes optar por un televisor viejo o un monitor arcade original para obtener el máximo efecto arcade.
Para el sonido, queríamos vaya de buena calidad, pero barato. Encontré algunos parlantes de computadora viejos, pero realmente agradables, y un subwoofer también. Afortunadamente, los parlantes encajan exactamente al lado de la computadora en el gabinete, y el subwoofer está en la parte superior de la computadora mirando hacia atrás. , para que el sonido pueda salir por la parte de atrás.

En cuanto al software, actualmente estoy usando Windows 7 con  MAMEUI, una manera fácil de poner en marcha tu MAME y jugar algunas roms. Pero si usa esto, aún necesitará un mouse y un teclado listos en todo momento. Actualizaré a Linux, donde se iniciará directamente en XBMC , por lo que puedo reproducir música, películas y ejecutar los juegos desde allí, pero aún no lo he descubierto. (¿Actualización sobre eso podría seguir?)

Consejo rápido:  hay una función en el BIOS de la mayoría de las computadoras que las encenderá cuando las encienda después de que haya estado apagada durante algún tiempo. Esto le permitirá encender su computadora sin acceder al botón de encendido, solo necesita encender la regleta o enchufar la computadora.

Paso 8: ¡Terminado!

El gabinete de arcade ya está listo
. ¡Ahora puedes descargar algunas roms y volverte adicto a los increíbles juegos de antaño!

Si tiene alguna pregunta, comentario o si le gustó mucho, por favor deje un comentario. Si construyes uno tú mismo, definitivamente házmelo saber y ver. Espero que hayas disfrutado de mi instructable.

VÍDEO DE DEMOSTRACIÓN

Por supuesto que no se nos ocurrió todo nosotros mismos, si desea obtener más información, puede consultar estos enlaces:
