Como convertir una consola retro en un emulador portable

¿Alguna vez pensó en poder jugar su sistema de juego favorito en cualquier lugar? Estoy seguro de que tienes. Siguiendo esta guía, puedes aprender a «portatilizar» el sistema de entretenimiento de Nintendo.

En este Instructable te enseñaré todo lo que necesitas saber para armar un portátil. Habrá varias secciones diferentes:

– Qué baterías elegir

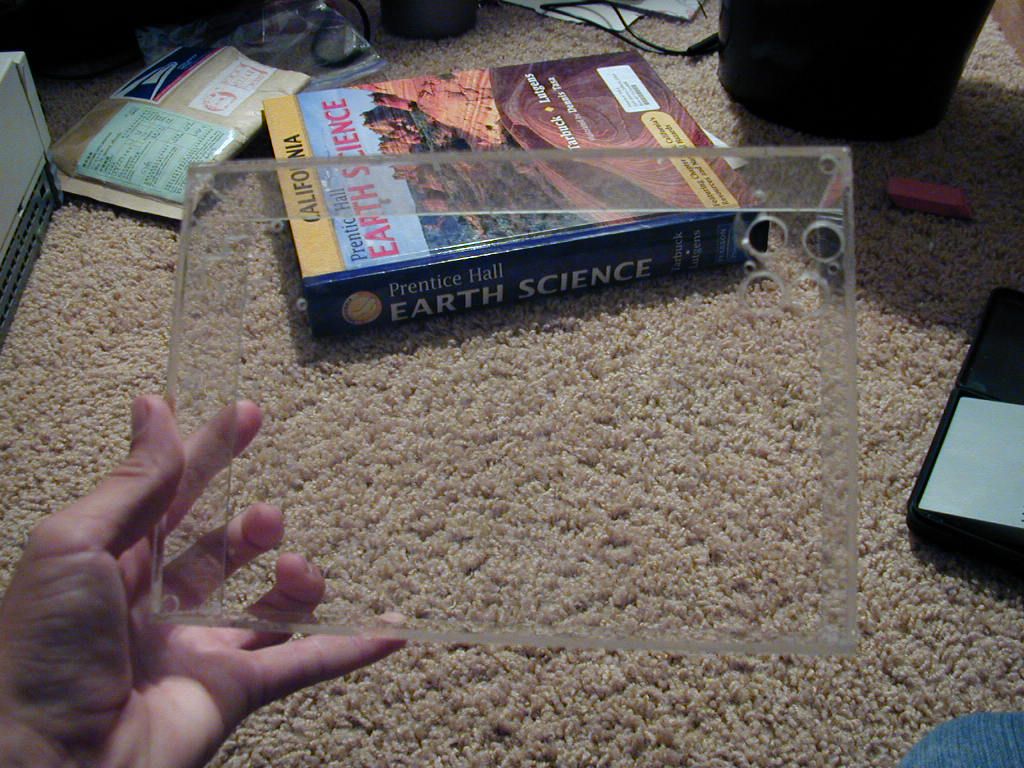

– Cómo hacer un estuche
– Cómo conectar todo
– Qué pantalla comprar

Estos son solo los conceptos básicos. Todo esto y mucho más se discutirá en este Instructable.

La consola destacada en este tutorial es Nintendo Entertainment System. Lo elegí porque tiene toneladas de juegos increíbles y es fácil de hacer portátil. El costo total de este proyecto, al menos para mí, fue de $200. Ahora no te asustes, tu precio será mucho más bajo. Fue tan alto para mí porque rompí la primera pantalla y NES. Eso me costó alrededor de 70 $. 😛 No cometerás los mismos errores, porque vas a aprender de los míos.

Ahora bien, este proyecto no es para vagos. No es facil. no es barato Pero la recompensa vale mucho más de lo que gastaste, que ni siquiera te importará. 🙂 Mi NES portátil me tomó alrededor de 4 meses para construir, por lo que se necesita mucha dedicación.

Este Instructable jugará con un nuevo formato; porque la lista de piezas es tan grande que sería ridículo publicarlo todo en un solo paso. Entonces, para cada paso individual, escribiré las piezas y herramientas necesarias para ese paso. Te diré una cosa: consigue algún cable IDE. Eso es lo que se usa para conectar discos duros dentro de las computadoras. El cable IDE es invaluable para cualquier portátil. Es algo increíble, y lo usarás muchas veces en este proyecto. Obtenga algunos por adelantado.

Este proyecto requiere que ya tengas los conocimientos básicos para soldar, usar herramientas, cosas simples como esa. Esta guía asume, sin embargo, que no tendría ni idea de por dónde empezar al construir un portátil. Este tutorial es para ti.

Le insto a que lea los siguientes pasos para elegir y pedir una consola, una pantalla y baterías. Contienen información muy útil y te será de gran ayuda. Puede parecer mucho para leer, pero por favor míralo todo.

Paso 1: qué consola elegir

Cubriremos la NES en este Instructable, pero puede hacer una portátil con cualquier consola que desee. Sin embargo, algunos son más difíciles que otros. Estos son los sistemas de juego «principales» que serían fáciles de hacer portátiles:

Atari 2600
Nintendo Entertainment System
Super Nintendo Entertainment System

Estos sistemas son un poco más difíciles:

Playstation One
Nintendo 64
Dreamcast

Y estos son MUY difíciles de transportar:

Playstation 2
Playstation 3
Wii
Xbox
Xbox 360
Gamecube

Obviamente, la última lista es solo para personas que se sienten más cómodas con la electrónica y conocen bien una PCB. Para un portablizer primerizo, recomiendo el Nintendo Entertainment System. Esta consola tiene toneladas de juegos geniales (SMB3, Kirby’s Adventure, Legend of Zelda y Mike Tyson’s Punch Out, solo por nombrar algunos) y es una consola fácil para empezar. El NES es lo que estaremos transportando en este Instructable.

Si desea hacer una consola diferente, debe consultar http://forums.benheck.com/. Esta es una gran comunidad dedicada a hacer increíbles dispositivos portátiles y contiene información sobre cómo obtener energía, video, etc. para su consola, y cómo reducir muchos sistemas para hacerlos más pequeños. Si va a hacer una consola que no sea NES, que es con lo que vamos a trabajar en este Instructable, entonces debe consultar ese sitio. Desplácese hacia abajo y busque el foro para cualquier sistema que desee hacer. Consulte los temas fijos en esa sección para obtener toda la información que tenemos en esa consola. También asegúrese de mirar la sección de Referencia .

Basta de cháchara. ¡Vamos al primer paso de portabilidad!

Antes de empezar a pedir cosas, debes recordar esto: eBay es tu amigo. Solo comprométete eso de corazón y estarás bien.

Para el modelo más básico de una NES portátil, necesitará:

– Una NES (esperemos que lo haya descubierto por su cuenta).
– Una pantalla (hablaremos de esto más adelante).
– Una batería (hablaremos de esto más adelante). )
– Un controlador.

Técnicamente, podría hacer que una NES sea «portátil» con solo encender la consola y una pantalla sin baterías. Pero eso no se ve bien, y no es realmente portátil. Las cosas anteriores son lo esencial. Pero para un portátil decentemente bueno, también necesitará:

– Una Dremel
– Cosas para hacer un estuche nuevo (acrílico, aluminio, etc.)
– Muchos cables

Y más. Discutiremos estas cosas en los próximos pasos.

Si ya tienes la consola que quieres usar, no tienes que comprar una. Sin embargo, si no es así, siga leyendo…

Los sistemas antiguos se pueden encontrar fácilmente en áticos, armarios, garajes y muchos otros lugares. Vea si puede comprarle uno barato a un amigo. Pruebe las ventas de garaje. Siempre puedes conseguir cosas baratas en esos.

Si no puede encontrar una NES de ninguna de las fuentes anteriores, debe recurrir a eBay. Trate de buscar uno con un estuche que esté en mal estado. Sacaremos la placa, por lo que la condición del caso no es relevante. Además, trate de encontrar un vendedor que esté en su país, por lo que el envío será bajo. Obviamente, asegúrese de que la descripción diga que la NES funciona y verifique los comentarios de los miembros para asegurarse de que sean un vendedor confiable.

Pero, ¿qué pasa con esos SuperHappyMegaJoy 72,000 en una cosa?
Me alegro de que hayas preguntado. Los clones de NES o NOAC (Nintendo On A Chip) también podrían usarse para portátiles.
Aquí hay uno por $25: Enlace . Sin embargo, solo se necesitan cartuchos de 60 pines (Famicom), por lo que deberá conectar un adaptador de 60 a 72 pines (intente algunas búsquedas en Google, no pude encontrar una guía sobre este). También puedes probar un Super Joy 3. Son buenos para NESp, pero también solo aceptan cartuchos de Famicom.

La mayoría de la gente usa una pantalla PSone . Son baratos en comparación con otras pantallas, tienen un buen tamaño de 5.4 «y aceptan entrada compuesta sin modificaciones. Si está comprando una pantalla PS1, ASEGÚRESE de obtener la de forma redonda. No compre las cuadradas; son de una calidad horrible. Si está obteniendo una pantalla PS1, asegúrese de que sus baterías tengan al menos 7.5 V. Pueden estar por encima de eso, pero debe realizar un paso adicional si están por encima de 9 V. Ese paso se discutirá más adelante.

Se pueden usar muchas otras pantallas. Si no decide obtener una pantalla de PS1, asegúrese de que la que obtenga pueda aceptar entrada compuesta y obtenga una que funcione con menos de 12 V, o elegir las baterías será muy difícil. Muchos televisores de bolsillo Se pueden utilizar pantallas, como las pantallas de bolsillo Casio .

Otras buenas pantallas son las siguientes:
Hipgear/Intec Screenpad : 1.8″, buena calidad. Funciona con 5-12v. Aquí están los pinouts y otra información. Tiene amplificador de audio. Encuéntrelos en ventas de garaje o posiblemente en eBay.
Pantallas AEIComp : 1.8″ a 17″. Caro, pero de gran calidad. Aquí hay una guía para hacerlo más pequeño y dónde adjuntar el video. Sin amplificador de audio incorporado. Toma 5-12v.
Pantallas DealExtreme : 2.5″ , 3″ y 3.5″ . Buena calidad, barato. Aquí hay una guía para el de 2.5″. Todos toman 7.5-12v.
Casio EV-680 : Buena calidad, toma 5-6v. Información de piratería.Busque estos en eBay, o tal vez ventas de garaje. Otros televisores Casio también son buenos.

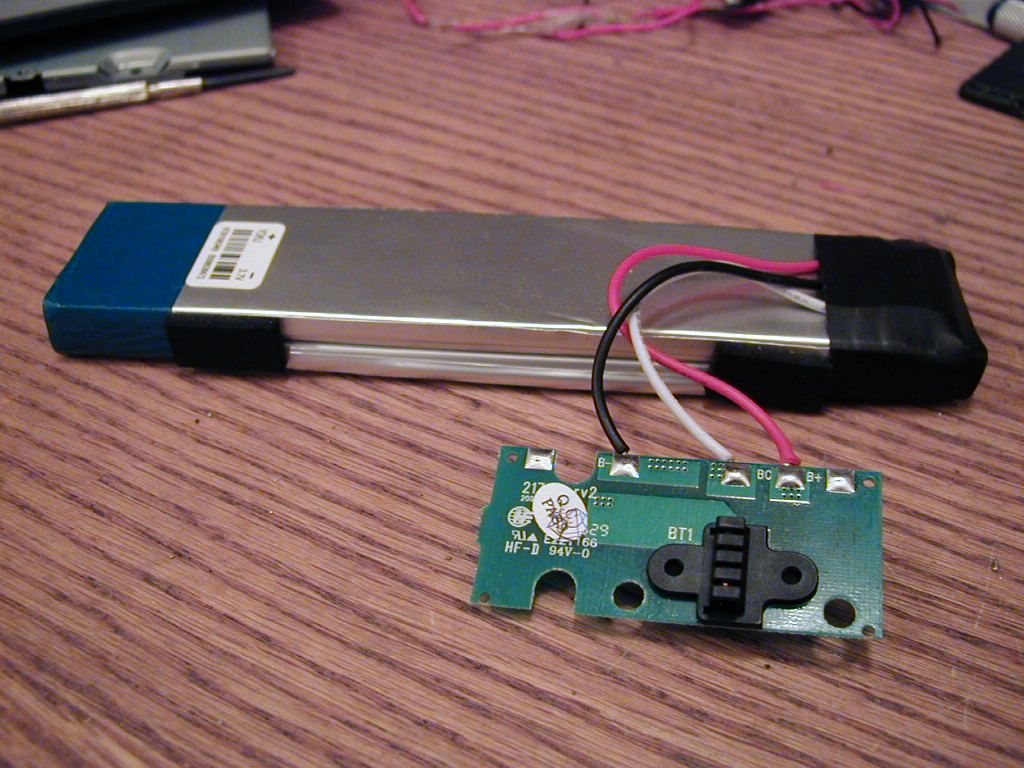

Antes de discutir dónde conseguir baterías, debe pensar qué tipo de baterías desea. Hay dos tipos principales; NiMH y Li-ion.

Las baterías de NiMH son del tipo que ves que alimentan los autos RC. Vienen en paquetes de baterías y no necesitan un circuito especial para cargarlos. son muy pesados

Las baterías de iones de litio son muy comunes. Alimentan portátiles, reproductores de DVD portátiles, teléfonos móviles, etc. Son muy ligeros y tienen muchos mAh, lo que significa que pueden alimentar un portátil durante mucho tiempo. Requieren circuitos especiales para cargarlos.

Las baterías convencionales son las que usa para todo tipo de dispositivos electrónicos. Estas baterías son sus baterías estándar AA, AAA, 9v, D y C. Estos son relativamente baratos, pero no son recargables. (A menos, por supuesto, que compre baterías recargables). Las baterías convencionales pueden volverse caras con el tiempo y son un poco más pesadas que otros tipos de baterías.

Como puedes ver, todos los tipos tienen sus pros y sus contras. Para los tipos NiMH y Li-ion, existe una regla.

Puede obtener baterías que sean:
– Económicas
– Ligeras
– Duraderas
Elija dos.

Si desea elegir NiMH, entonces no tiene que hacer mucho por ellos. Son baratos, y para cargarlos, simplemente les das energía directamente. Mortalmente simple. Desafortunadamente, a menudo son pesados ​​y grandes.

Las baterías de iones de litio son geniales, pero requieren un poco de trabajo. Necesitan circuitos especiales de protección de carga. No se pueden cortocircuitar ni sobrecalentar. A pesar de estas cosas, valen mucho la pena. Son pequeños, delgados, livianos y duraderos. Lo malo es que cuestan bastante.

ADVERTENCIA : Si no tiene un circuito de protección de carga, las baterías de iones de litio EXPLOTARÁN. Estas baterías son peligrosas si no se usan correctamente. No pueden estar en cortocircuito, sobrecargados o subcargados. Si está comprando baterías de iones de litio en eBay, DEBE comprar un paquete de batería universal. Estos paquetes de baterías tienen sus propios circuitos de protección de carga incorporados y, a menudo, tienen indicadores LED de carga. Si no sabe mucho sobre las baterías de iones de litio y sus diversos circuitos de protección, DEBE usar NiCD.

Las baterías convencionales son excelentes para el «persona promedio». Están fácilmente disponibles y son fáciles de usar. Pero, a menos que obtenga los recargables, estos pueden costar bastante a largo plazo. Lo bueno es que estas baterías vienen en muchas formas y tamaños para adaptarse a sus necesidades. Si usa baterías convencionales (como AAA, AA, C o D), entonces debe elegir entre la duración y el peso de la batería. Los AAA serán muy livianos, pero tendrán una batería de corta duración. Los D te darán muchas horas de juego, pero son extremadamente pesados. AA y C están en el medio.

Hay un factor más importante: mAh. mAh significa Milli amperios-hora. El mAh de una batería es cuántos mA puede proporcionar esa batería durante una hora. Si una consola y una pantalla que juntas consumen 1000 mA están alimentadas por una batería de 1000 mAh, ese portátil funcionará durante 1 hora. Encuentra baterías que tengan un mAh alto. Las baterías con 3500 harán funcionar una NES portátil durante unas 3 horas.
Para encontrar la duración de la batería, agregue el consumo de mA de la consola al consumo de mA de la pantalla. Divide ese número entre los mAh de tus baterías. Todo esto puede sonar confuso ahora, pero cuanto más trabaje con las baterías, más sentido tendrá.

Aquí hay un tema útil que tiene el consumo de mA de muchas consolas y estimaciones de duración de la batería para ellas.

Ahora finalmente podemos comenzar con esto.

Muchas personas tienen problemas al construir un portátil debido a que los cables son demasiado delgados. Si sus cables son demasiado delgados, no podrán pasar suficiente corriente y las cosas no se encenderán.

Para señales y aplicaciones de baja potencia, el cable IDE funciona muy bien. Es de 28 AWG y se puede encontrar en muchas computadoras antiguas. No debe usarse para situaciones de alta corriente.

Para la mayoría de las líneas eléctricas, debe usar al menos 20 AWG.

Puede encontrar todo tipo de cables en su RadioShack local.

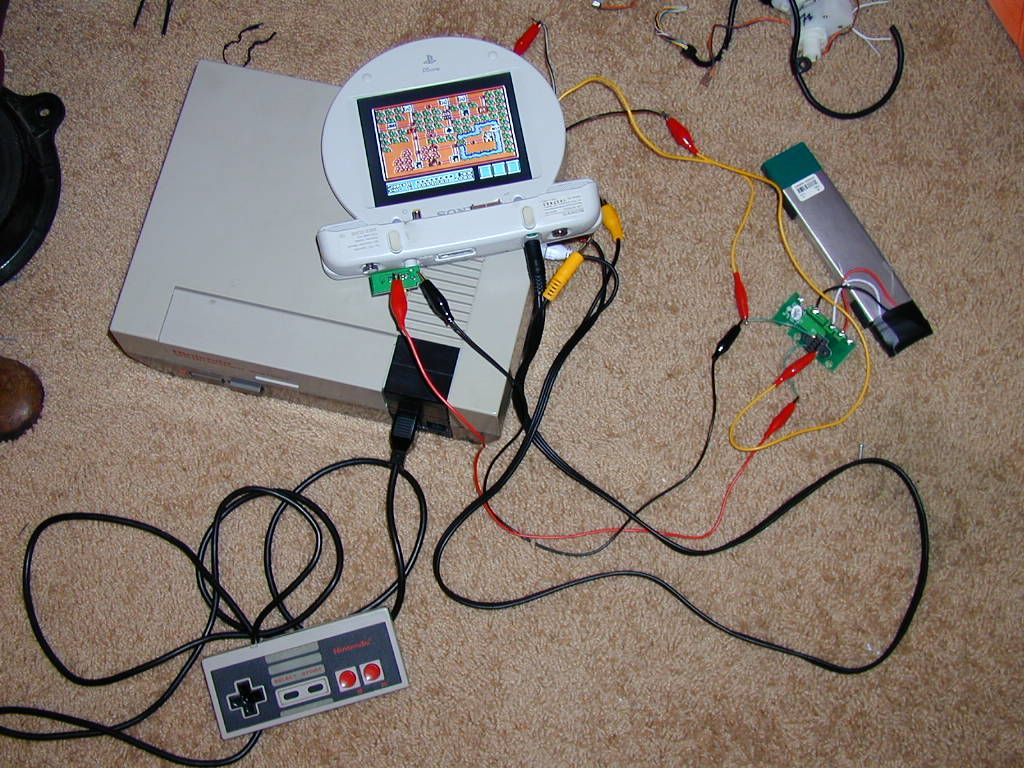

Para asegurarse de que todo funcione, debe conectar todo sin modificar nada. A continuación se muestra una imagen de mi configuración. La batería está conectada con pinzas de cocodrilo. Este paso es principalmente para asegurarse de que todo funcione bien y que la batería pueda manejar el consumo de mA.

Si sus baterías tienen más de 8.5v, DEBE realizar el paso 17 antes de conectar la pantalla a las baterías. ¡Freirás tu pantalla si no lo haces!

Lo que necesita:
Destornillador Phillips
NES

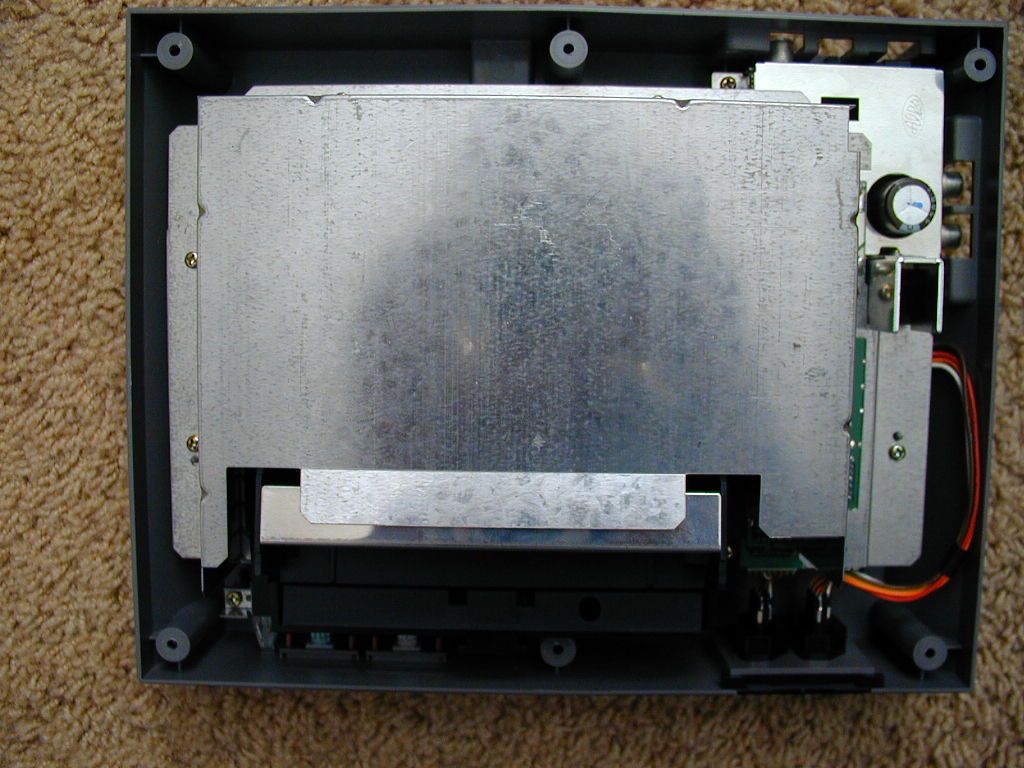

Una vez que esté seguro de que todo funciona, debe desarmar el sistema. La NES es muy fácil de desarmar. Todo lo que necesitas es un destornillador Phillips.

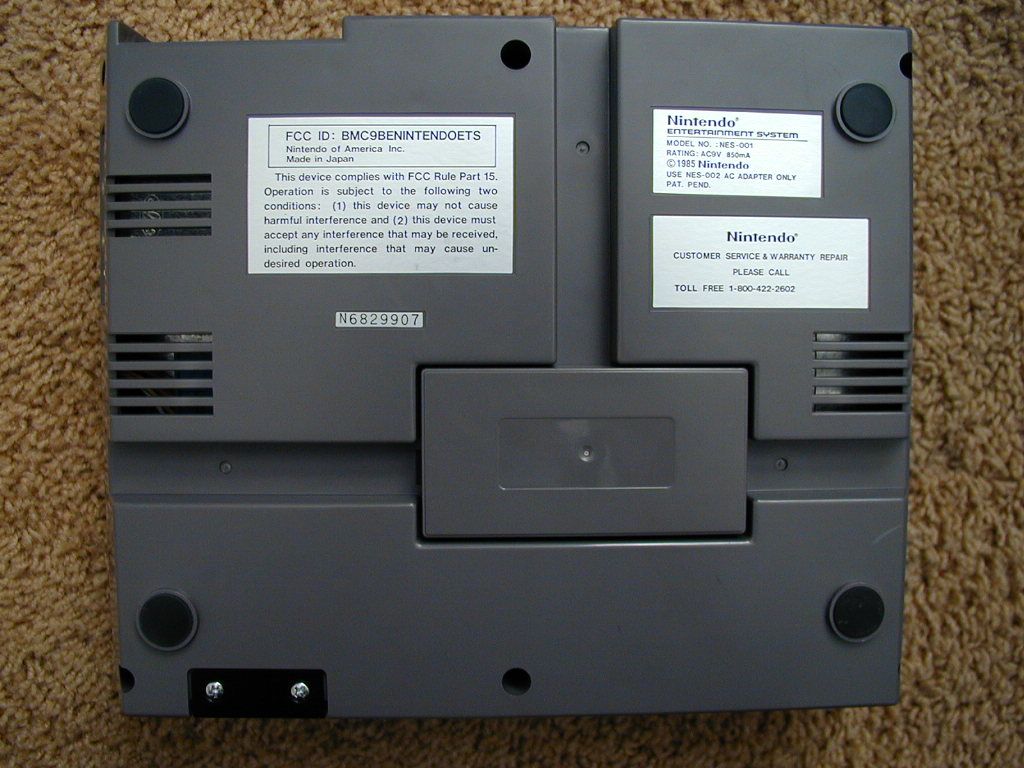

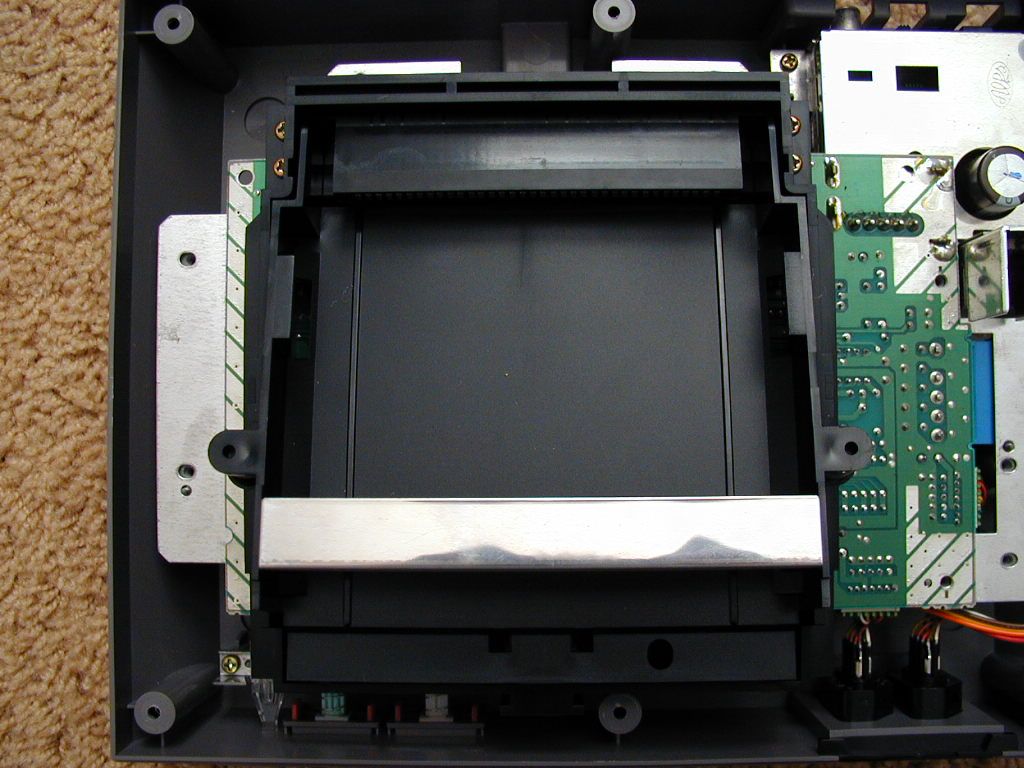

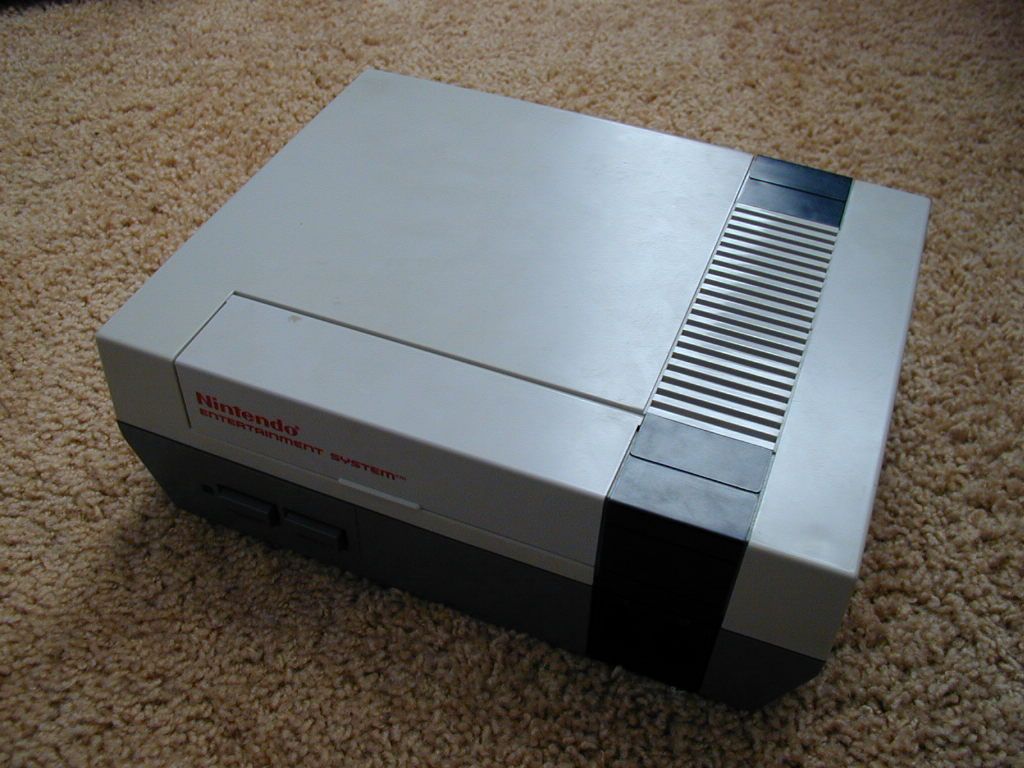

Voltee el NES y retire los 6 tornillos en la parte inferior y los 2 para los puertos del controlador.

Vuelva a darle la vuelta, retire la parte superior y saque los 5 tornillos que sujetan el blindaje.

Quite el blindaje y desatornille los 6 tornillos que sujetan el mecanismo del cartucho.

Retire el mecanismo del cartucho (es posible que tenga que deslizarlo un poco hacia adelante ). ) y saque los 2 tornillos cerca de la caja RF en la esquina superior derecha.

Desconecte los dos puertos del reproductor y el enchufe de encendido/reinicio.

Saca la placa NES.

¡Felicidades! Ahora tienes tu NES desarmada. Si quieres, pruébalo para asegurarte de que todo funciona bien.

Lo que necesita:
Alicates
Soldador Soldador
Desoldador

La caja de RF toma la señal compuesta de la NES y la convierte en RF. También toma los 9v del adaptador externo y los convierte en 5v. Es demasiado grande, así que lo vamos a quitar. Si conecta la alimentación, notará que la NES no responde al botón de encendido; simplemente está constantemente encendido. Eso es normal, así que no te preocupes.

DESOLDAR
Comience por desoldar las cuatro pestañas. Obviamente, no podrá colocar su desoldador sobre todo, por lo que debe aspirar la mayor cantidad de soldadura posible de los lados de las pestañas.

Desoldar los 5 pines.

Da la vuelta a la placa NES y quita la tapa de la caja RF.

Encuentra el regulador y desoldarlo. El regulador parece una pequeña caja negra con 3 pines y una pestaña de metal en la parte superior. Necesitamos el regulador para reducir el voltaje de las baterías para que sea seguro para la placa NES.

EXTRACCIÓN DE LA TARJETA

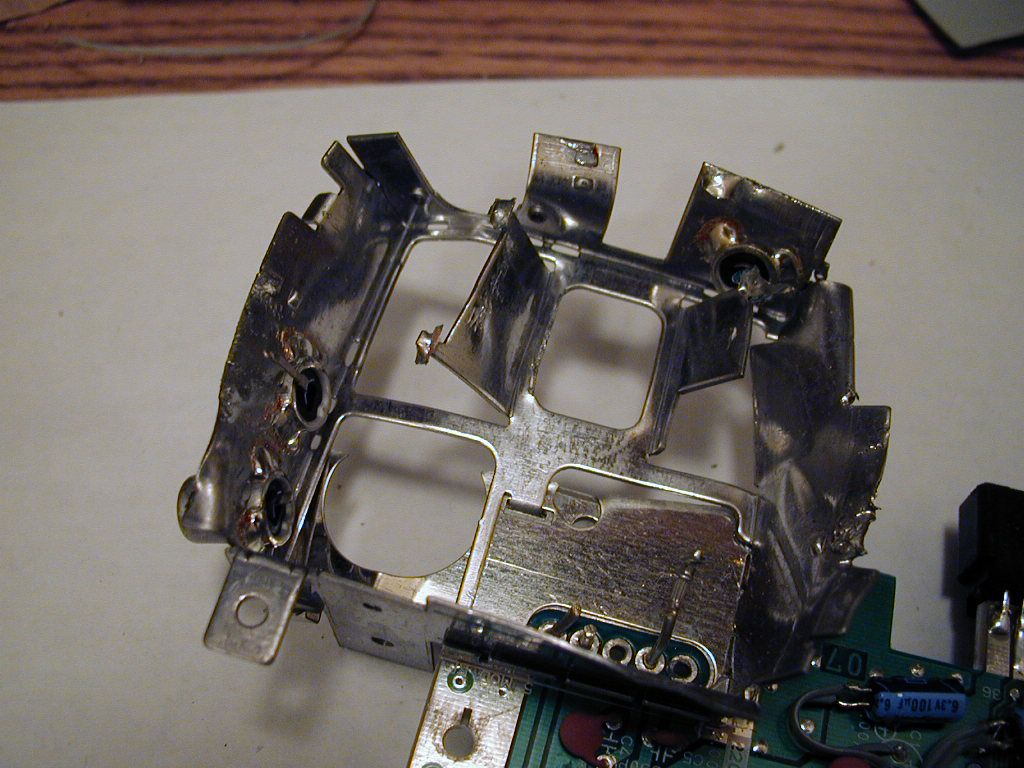

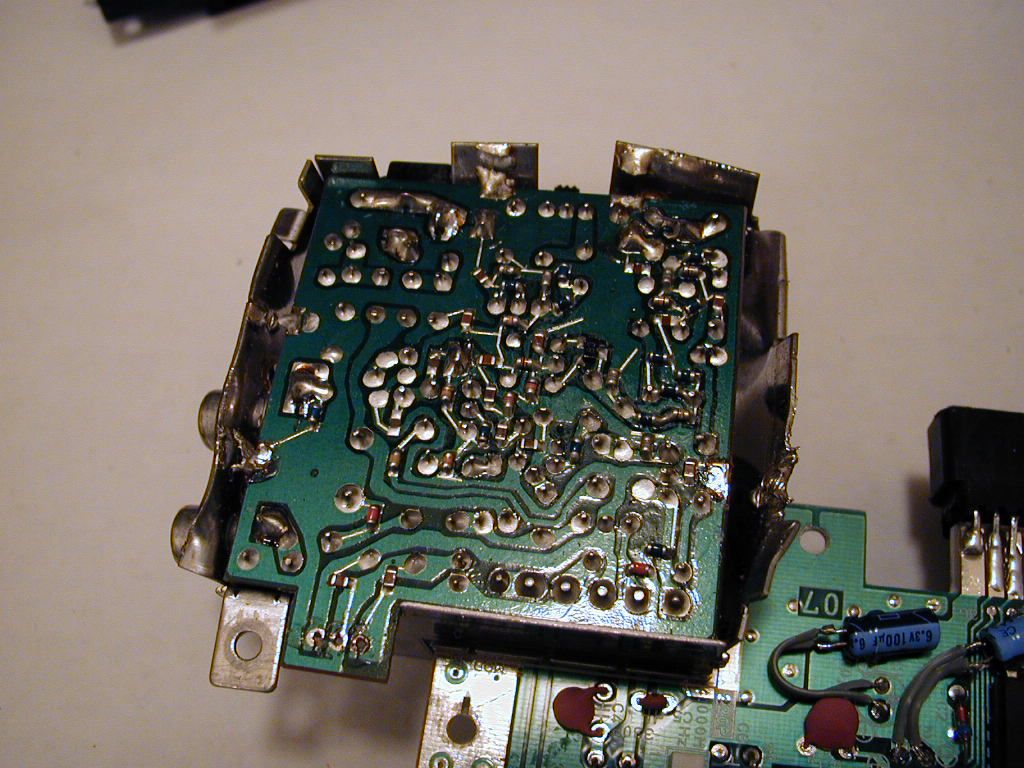

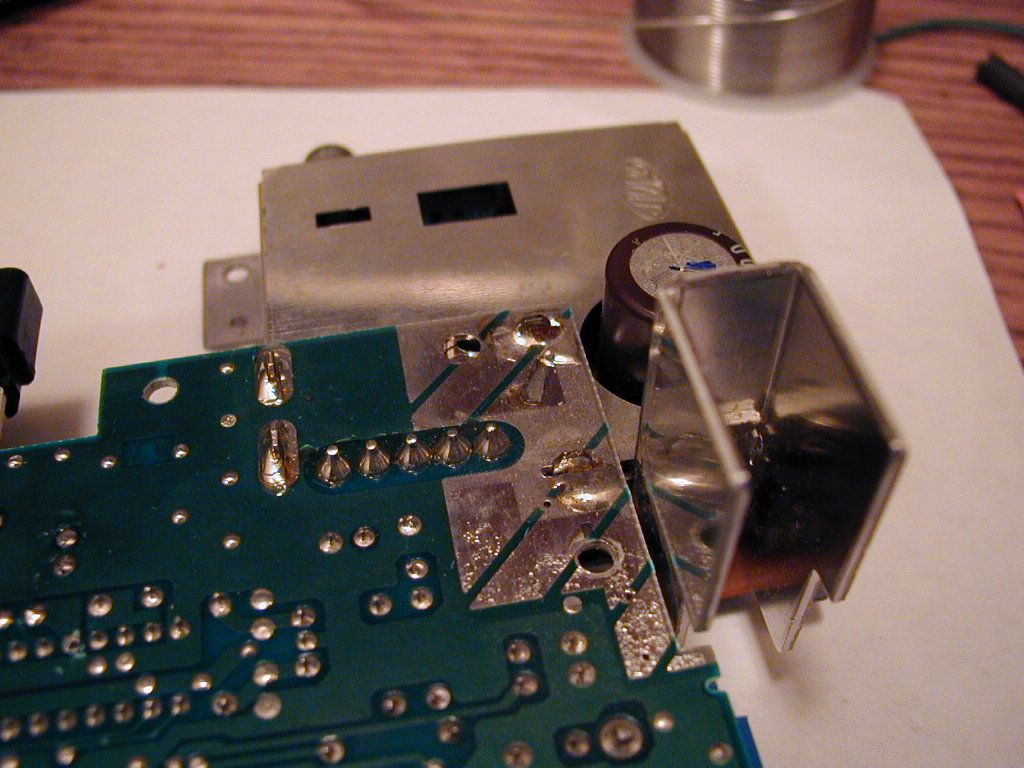

La placa RF irá soldada a las paredes metálicas en varios puntos. Tome sus alicates y rompa las paredes del tablero. No te preocupes por lastimarlo, no lo necesitaremos.

Toma tus alicates y comienza a romper pedazos del tablero. Queremos sacarlo todo para que quede como en la foto 3.

Doblar las paredes hasta que se desprendan del tablero. Usando su soldador, saque los pines, si aún quedan algunos. Tome la parte que sobresale y tire, mientras calienta el otro extremo con su soldador.

Ahora debería haber quitado todas las partes de la caja de RF. Asegúrese de guardar el regulador 7805 y el disipador de calor que está conectado a él.

Los pasos 9 a 11 son opcionales. Son para hacer que la NES sea más delgada, si el espacio es reducido en su caso.

Lo que necesita:
Desoldador
Soldador
Cable IDE

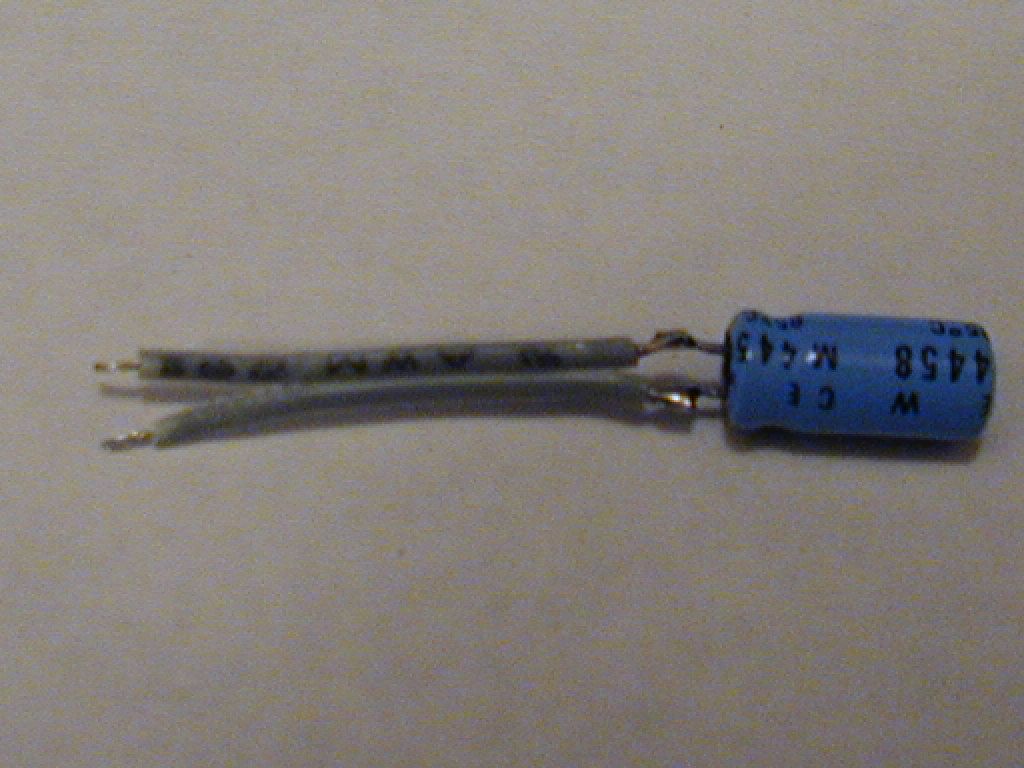

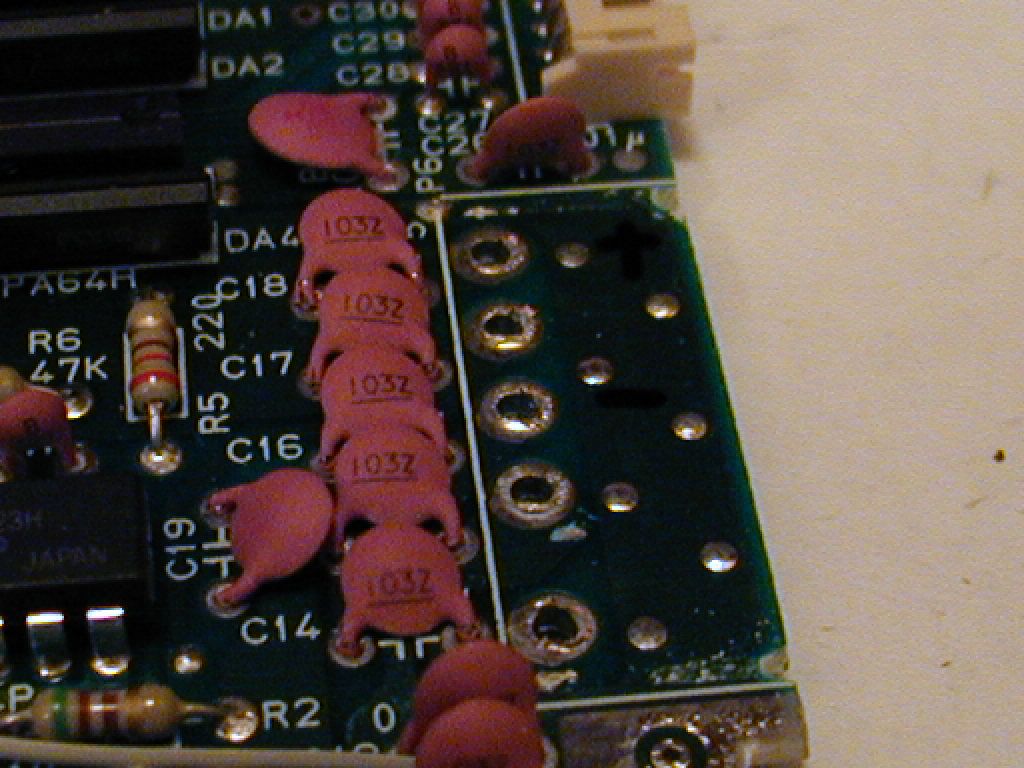

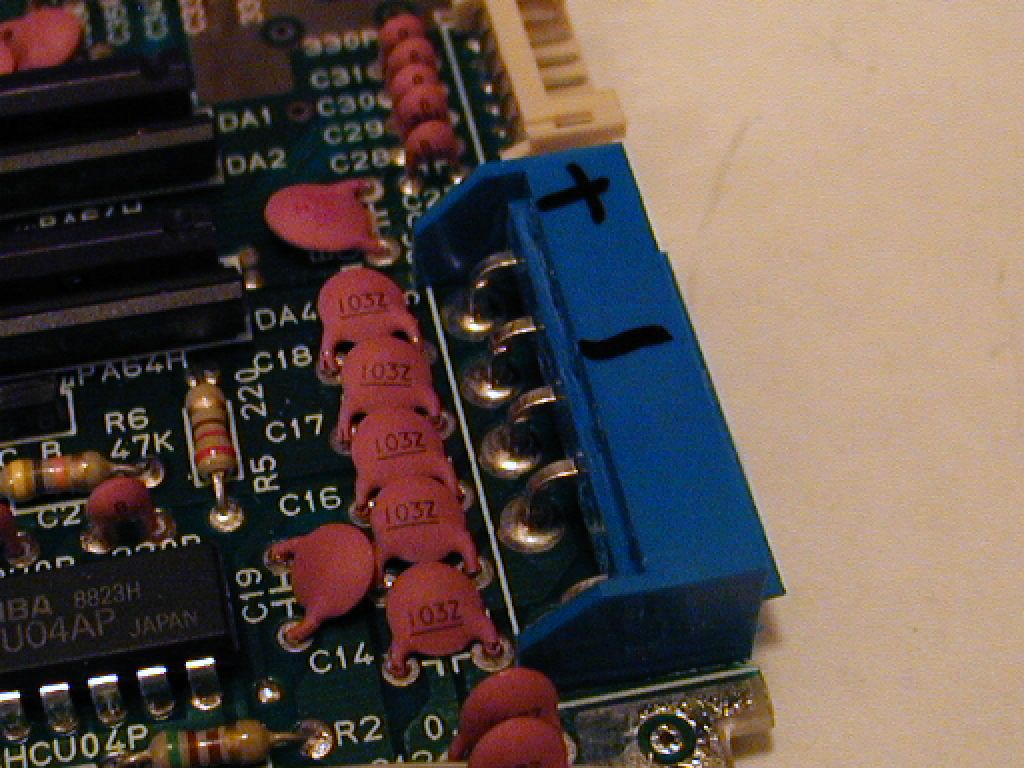

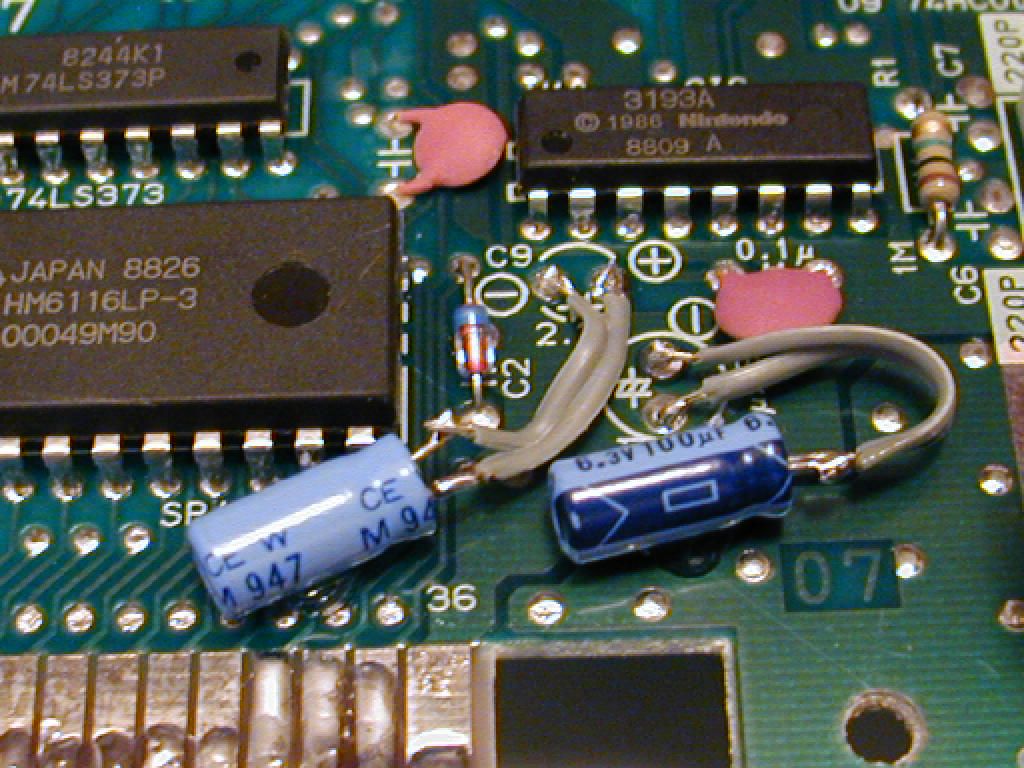

Hay muchos condensadores que sobresalen de la placa. Estos necesitan ser aplanados. Todos los condensadores cerámicos (los discos marrones) se pueden doblar. Los capacitores electrolíticos (Esos cilíndricos que parecen latas) no pueden ser, por lo que debemos reubicarlos.

Reubicar capacitores es una tarea fácil, pero puede ser bastante aburrida. Afortunadamente, la NES solo tiene 3.
Esto es muy fácil de hacer. La segunda imagen lo explica todo.

Primero desoldar los condensadores.

Obtenga algunos pedazos pequeños de cable IDE y pele los extremos.

Soldarlos a los condensadores, luego a la placa NES. Asegúrate de tener la polaridad correcta, o tu NES no funcionará.

Use una pequeña gota de pegamento caliente para sujetarlos en el tablero.

Puede realizar esta operación para cualquier sistema con condensadores grandes. Es casi esencial si quieres un portátil decentemente delgado.

Lo que necesitas:
Destornillador pequeño de cabeza plana
Pinzas de punta fina

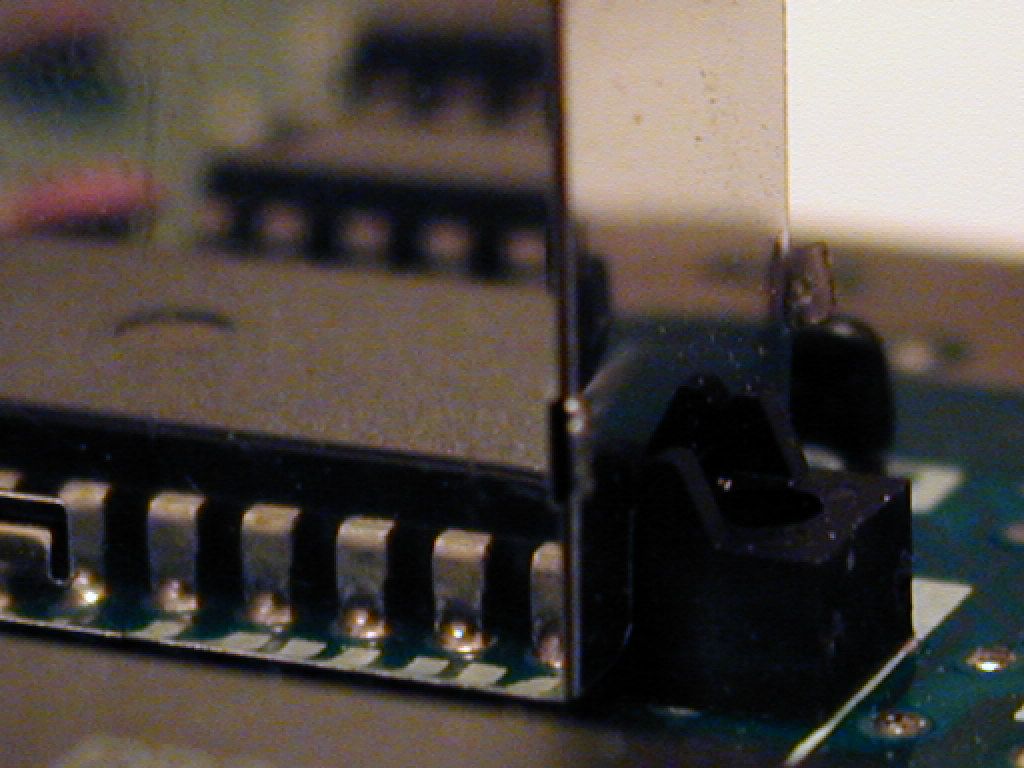

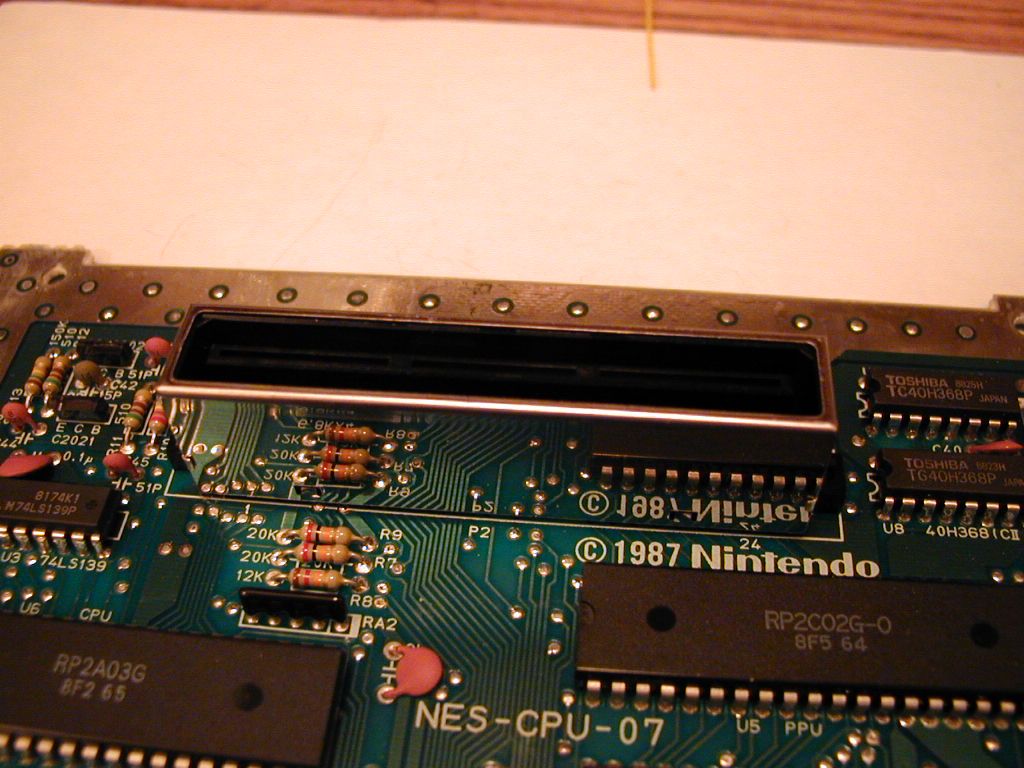

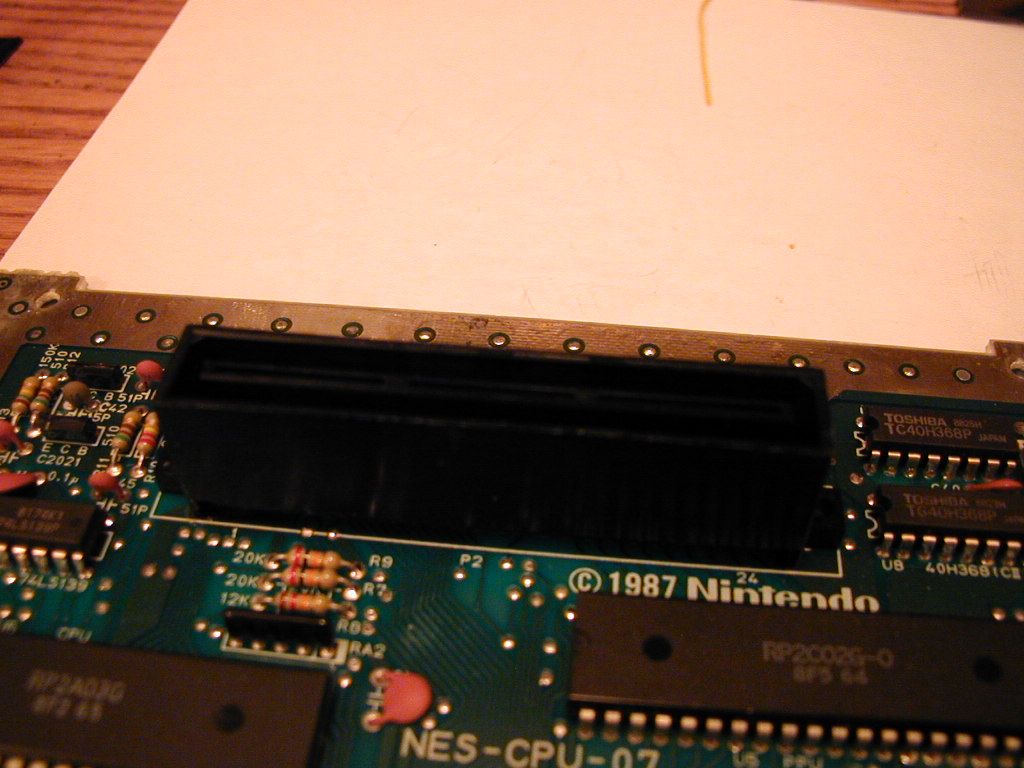

La NES tiene una ranura de expansión inútil en la parte inferior. Esto nunca se desarrolló más y no tiene ningún propósito en nuestra junta. Es hora de quitárselo.

Encuentra la ranura de expansión. Si necesita ayuda con esto, entonces probablemente no debería intentar este proyecto.

Encuentra las cuatro pestañas de metal en el costado de la ranura. Dóblalos con un pequeño destornillador de cabeza plana.

Doble el blindaje de metal lejos del plástico y retírelo.

Quita las capas exteriores de plástico con tus alicates de punta fina, teniendo cuidado de no dañar la placa NES.

Agarra los pasadores de metal y el plástico con tus alicates y rompe el plástico.

Dobla los pasadores de metal hasta que se rompan.

Tome el destornillador pequeño de cabeza plana y utilícelo para levantar el plástico restante y revelar los pasadores debajo.

Dobla esos alfileres hasta que se rompan, ¡y listo!

Esto hace que la placa NES sea mucho más delgada, lo que significa que es un portátil más delgado.

Lo que necesita:
Desoldador

Si hay más cosas grandes que se pueden quitar, hágalo. En el caso de la NES, la parte más grande que queda en la placa que podemos quitar es el enchufe de encendido/reinicio. Este es un paso fácil, simplemente desoldar el conector. En otros sistemas, puede haber otras cosas que deban quitarse, como puertos de controlador, enchufes de alimentación, enchufes de video, etc. Quite esas cosas para que la placa sea lo más pequeña posible.

Lo que necesita: soldador
con conector de borde de tarjeta de espaciado de 0,1″ de 72 pines Si desea conservar el conector del cartucho original, puede hacerlo. Decidí usar uno nuevo para hacer que el portátil sea más delgado. Necesita obtener un conector que tiene 72 pines y un espacio de 0,1″. Aquí hay un conector adecuado, y aquí hay uno con envío más económico. Tome el conector y presione los pines para que se acerquen de modo que sujeten la placa NES cuando la deslice. Simplemente, comience a soldar. Esto no lleva mucho tiempo. Aplicar hierro. Añadir soldadura. Repetir. El conector soldado es muy fuerte y no debería necesitar ningún soporte.

Lo que necesita:
Soldador
Mucho cable
Pelacables
Conector de 72 pines (enlace en el paso anterior) Mucha
paciencia

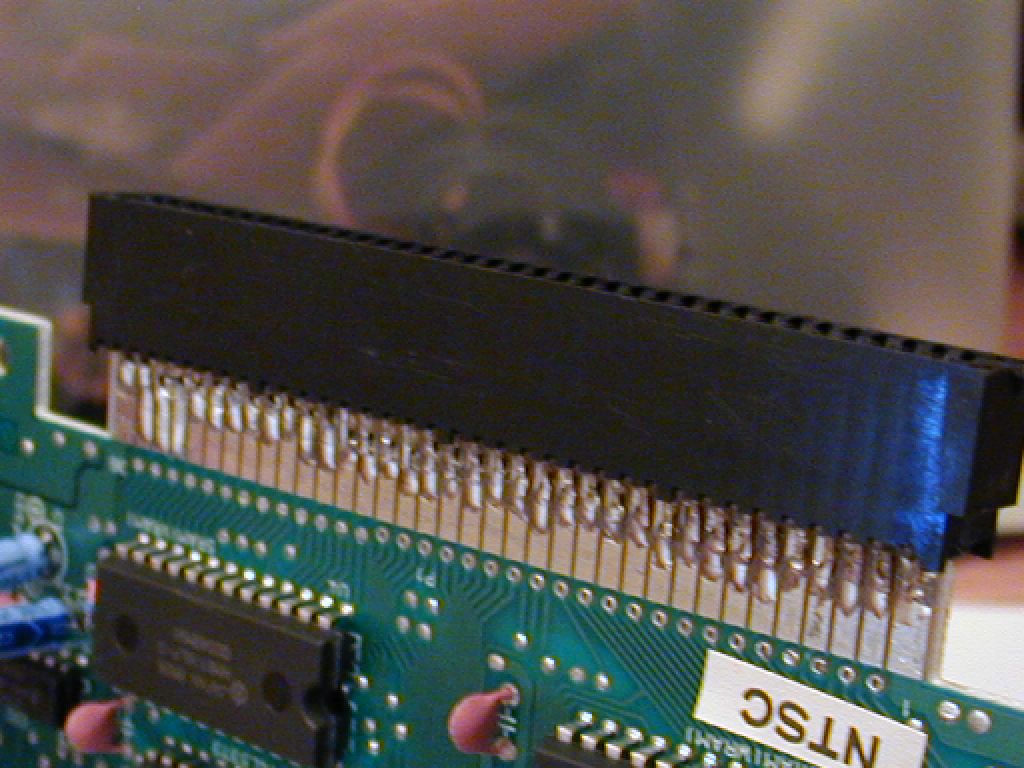

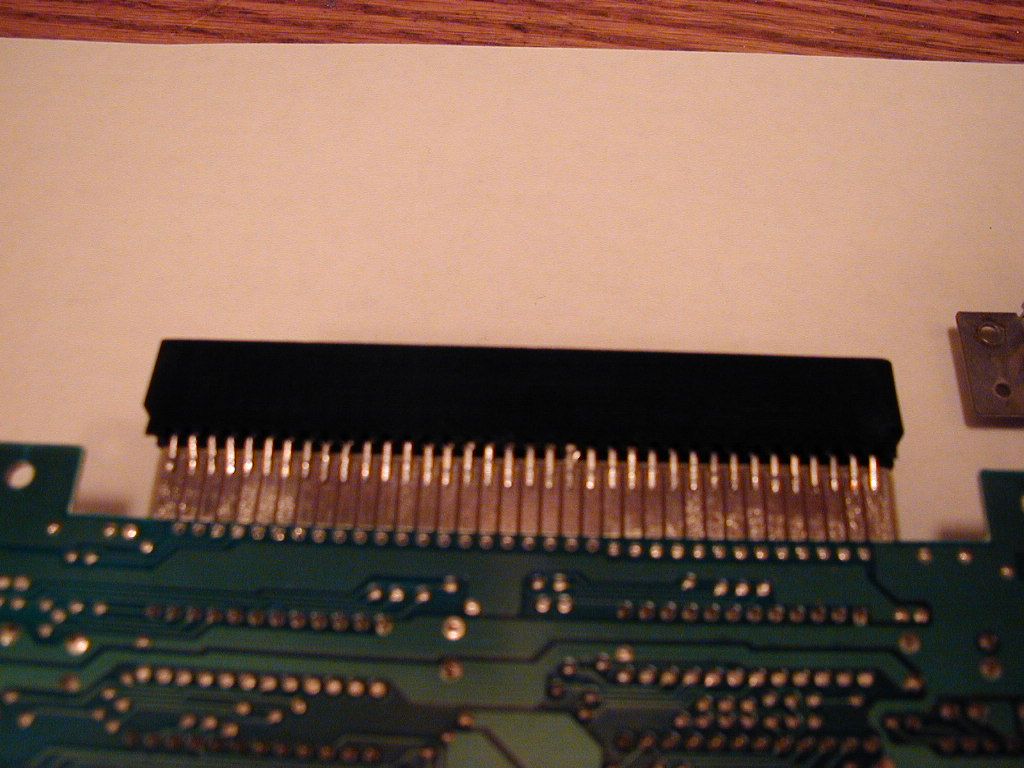

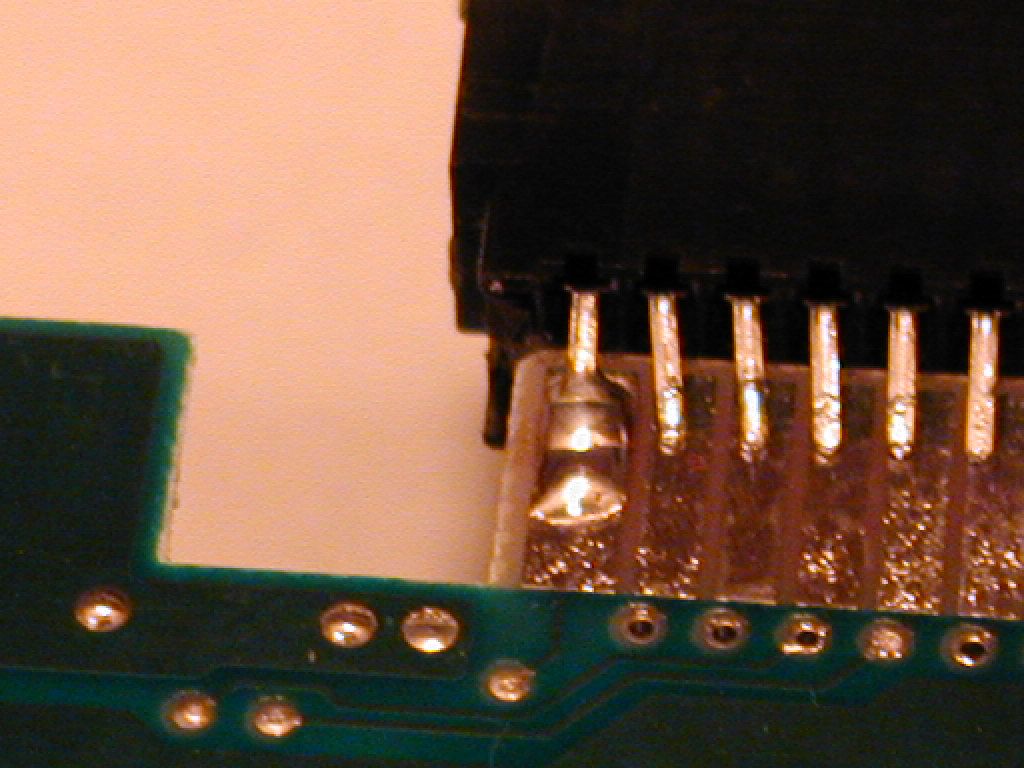

Si desea colocar el conector del cartucho en otro lugar que no sea en la parte superior de la placa NES, debe hacer lo que se llama » reubicándolo». Aquí es donde extiendes la ranura soldando cables a todas las conexiones de la NES y a la ranura del cartucho.

Necesita 72 cables (el cable IDE funciona muy bien para las reubicaciones) para esto. Pele ambos extremos de todos los cables y estañelos. Estañe los contactos en la placa NES y en el conector.

Luego, comience a soldar los cables a la NES y al conector. Simplemente asegúrese de corresponder a los contactos correctos. Solo mire el conector soldado en el paso anterior y pretenda sacarlo de la placa. Asegúrate de revisar dos veces tus cables cuando no lo hagas y asegúrate de que ya no midan más de 6 pulgadas.

Lo que necesita:

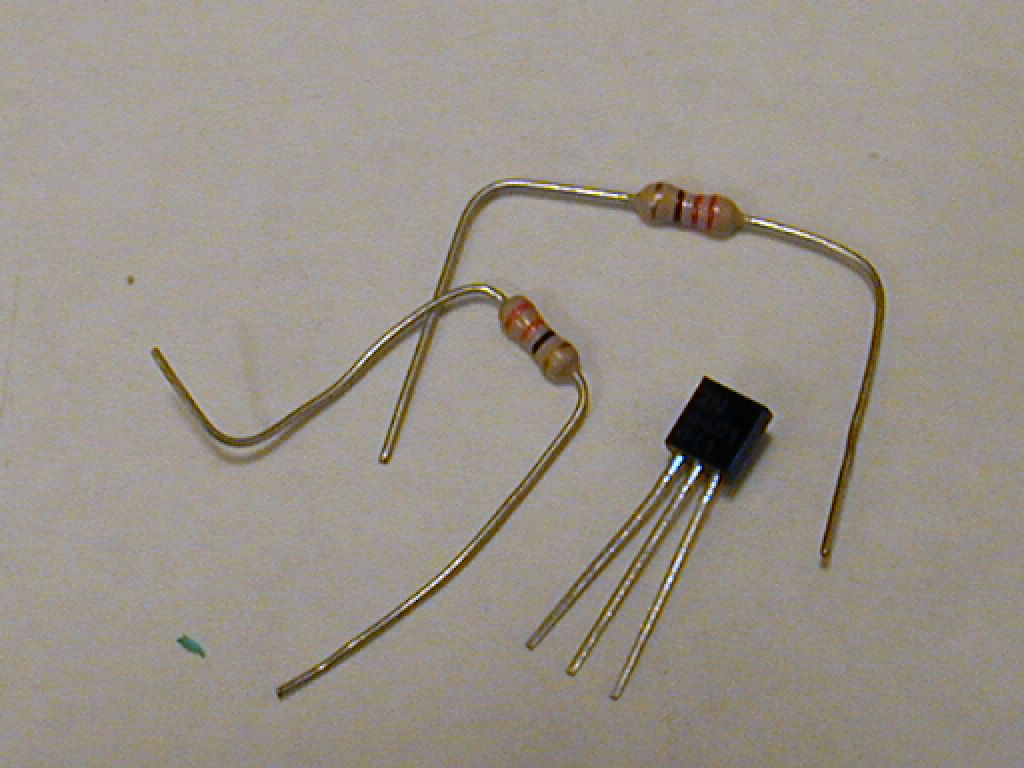

Transistor
amplificador 2N4401 Resistencia de 33 ohmios (naranja-naranja-negro-dorado)
Resistencia de 220 ohmios (rojo-rojo-marrón-dorado)
Soldador

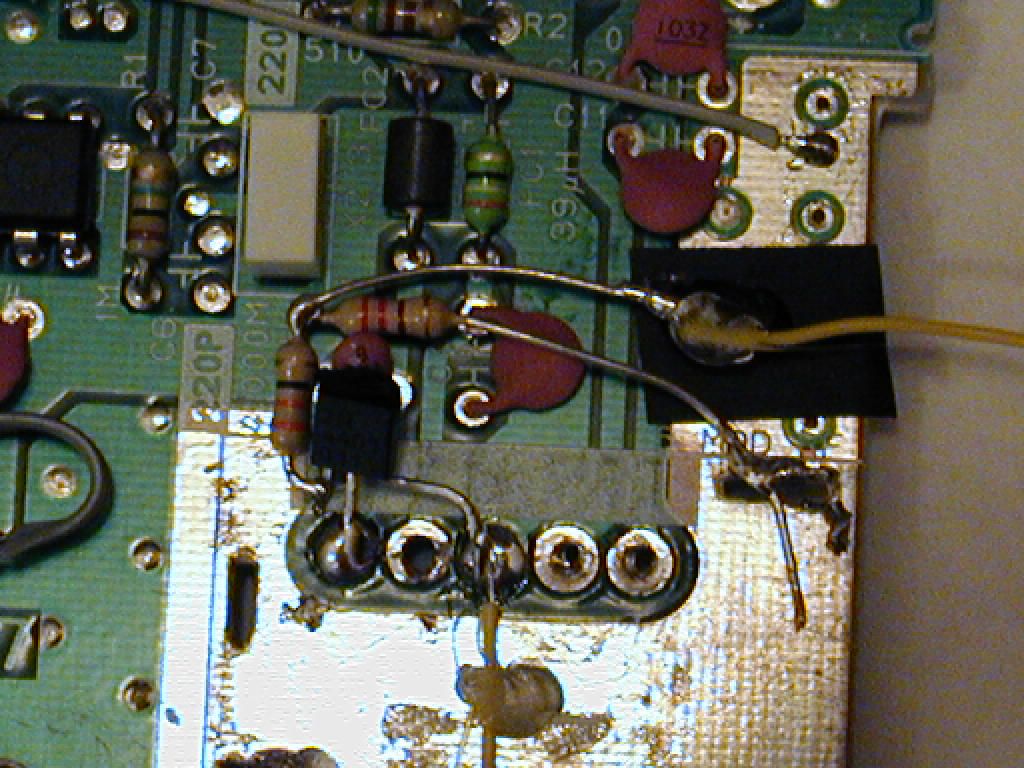

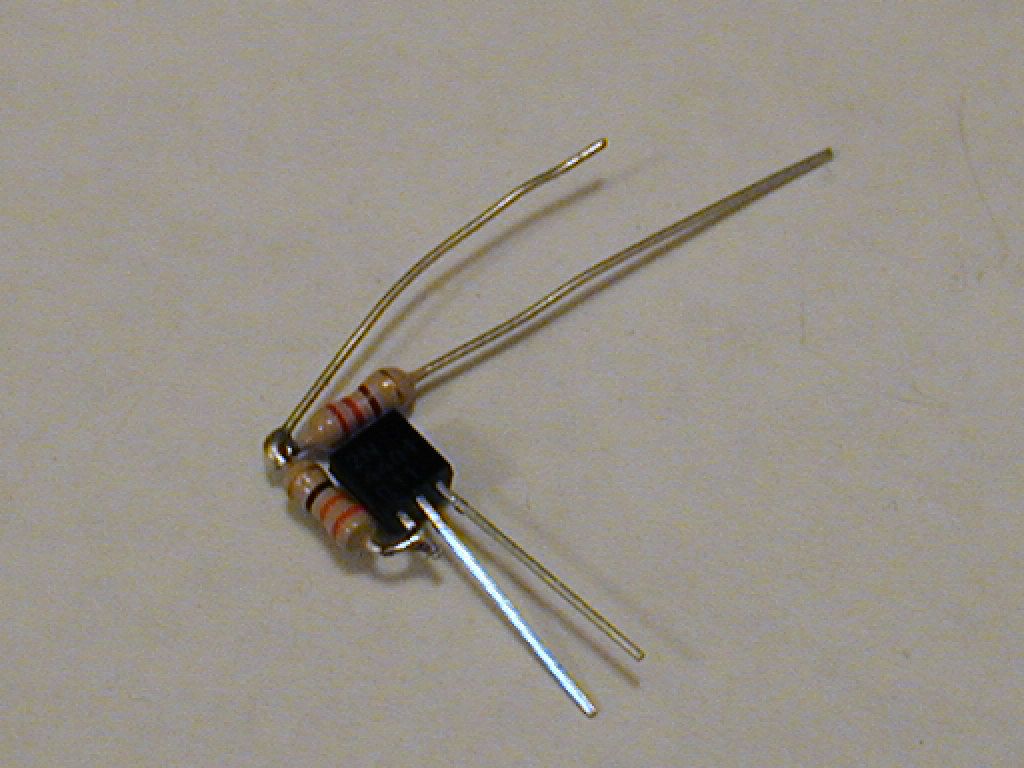

La caja de RF hizo más que convertir el compuesto en RF. También amplificó la señal de video. Cuando lo quitamos, la señal de video se debilitó. Necesitamos construir un pequeño amplificador de video para aumentar la señal.
La segunda imagen lo explica todo.

SOLDANDO EL AMP JUNTO
Suelde un extremo de la resistencia de 33 ohmios al emisor del transistor.

Suelde la resistencia de 220 ohmios al otro extremo de la resistencia de 33 ohmios. Ese punto es su salida de video. Lo conectaremos a la pantalla más tarde.

SOLDAR EL AMP A LA NES
El amplificador está terminado. Recorte los cables en el transistor, luego suelde la base del transistor a la señal de video débil y el colector a 5v.

Todo esto puede sonar un poco confuso, pero las imágenes 2 y 3 lo explican todo. La imagen 4 tiene el esquema, si lo prefiere.

Soldé los cables de la resistencia muy cerca del transistor, pero es posible que no desee hacer esto. Si calienta demasiado el transistor, ya no funcionará. Siéntase libre de hacer el circuito en una pequeña pieza de perfboard.

Este es un paso opcional, puede omitirlo si lo desea.

Lo que necesita:
Soldador
Destornillador pequeño
Pedazo de alambre

El chip de bloqueo en el NES se incluyó para evitar que los juegos pirateados se ejecuten en la consola. También es la razón por la que aparece la pantalla parpadeante. Si el chip de bloqueo de la consola y el chip de bloqueo del cartucho no se comunican, el juego no funcionará. La mitad de las veces, no es por contactos sucios. Los juegos funcionarían bien si no fuera por los chips de bloqueo. Deshabilitarlo significa una tasa de éxito mucho mayor.

TIRANDO EL PIN 4

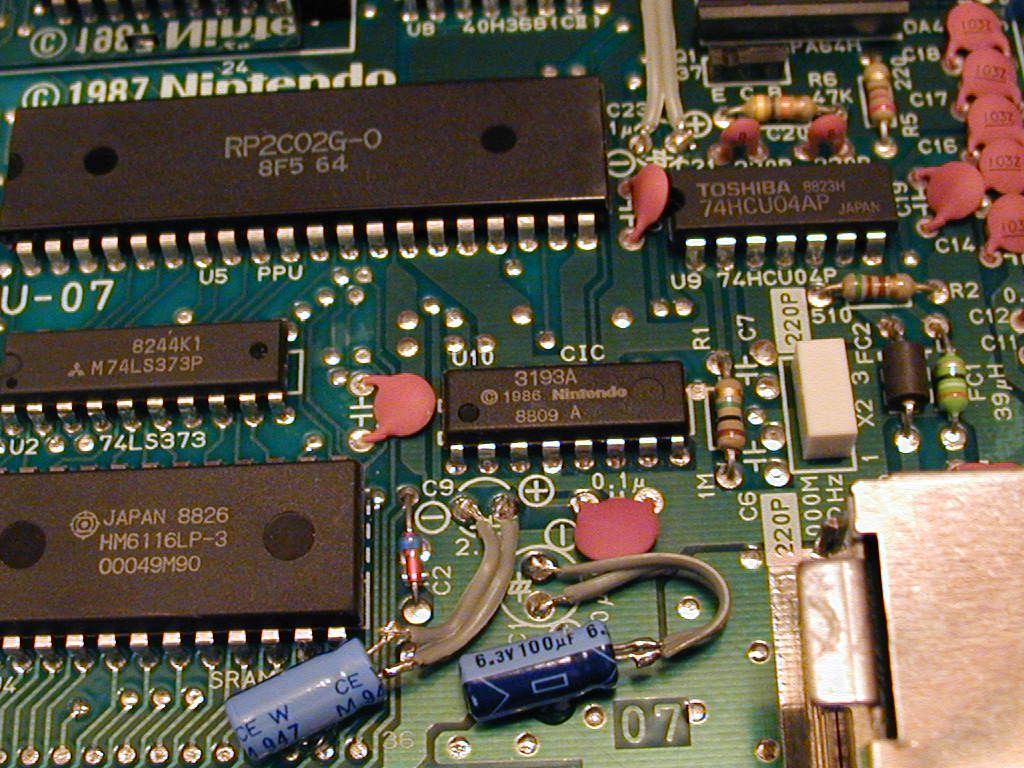

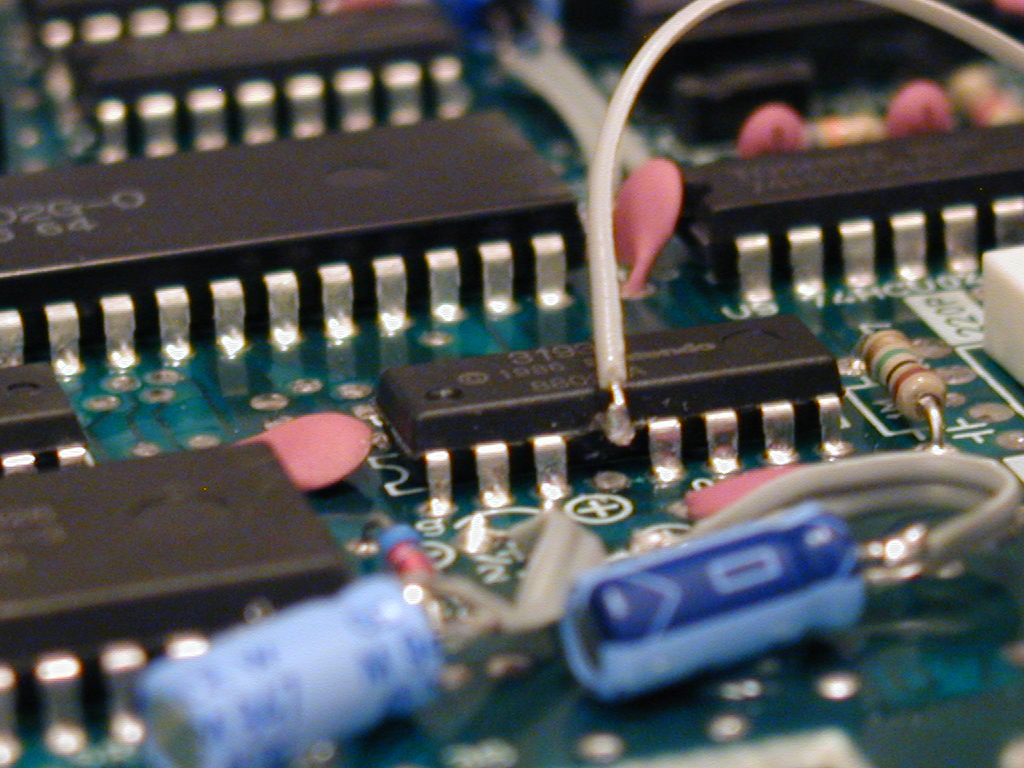

Para deshabilitar el chip de bloqueo en el NES, primero ubique el chip real. Está cerca de donde soldamos el amplificador de video y tiene la etiqueta 3193A.

Debe levantar el pin 4 del chip de bloqueo. Sacar todo el chip no funcionará porque está conectado a la línea de reinicio y la consola no funcionará sin él. En su lugar, busque el pin 4 del chip. La primera imagen muestra el pasador 4. Coloque el destornillador pequeño debajo del pasador para sacarlo del orificio. Al mismo tiempo, calienta el cable del otro lado de la placa con tu soldador. Tire del pin para que no esté conectado a la placa.

PUESTA A TIERRA DEL PASADOR
Puede terminar allí mismo. El chip de bloqueo está deshabilitado en este momento, pero aún es una buena idea conectar el pin a tierra. Tome su trozo de cable y suelde un extremo al pin que sacó, y el otro extremo a la tira plateada de conexión a tierra que rodea todo el tablero.

Todos tus juegos ahora deberían funcionar muy bien. La placa NES ahora está completa. A continuación, construiremos la fuente de alimentación para él y lo probaremos.

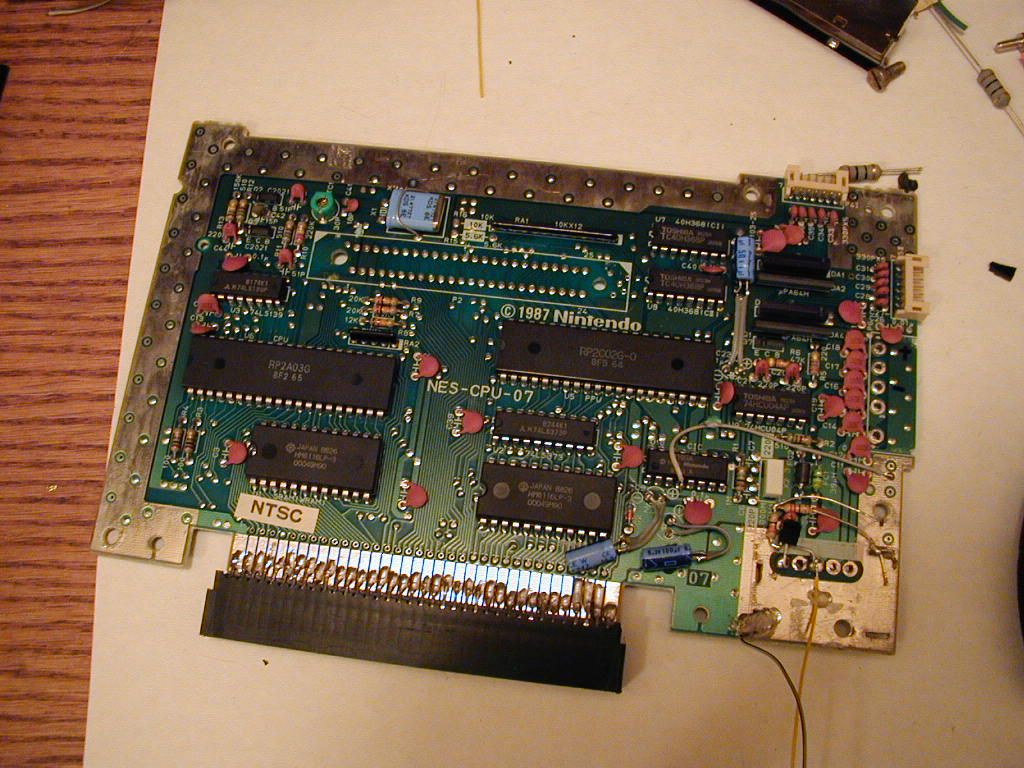

Lo que necesita:
Soldador
Pieza mediana de placa perforada
Regulador 7805 (De la caja de RF)
Disipador de calor (Puede usar el de la caja de RF si lo desea)
Condensador de 1000
uf Dos condensadores de 0,1 uf
1 – Condensador de
10 uf Diodo 1N4001

Antes de comenzar, debe comprender qué es un regulador y qué hace. Un regulador toma cualquier voltaje por encima de cierta cantidad y lo reduce a un voltaje específico. Por ejemplo, el regulador 7805 que estamos usando toma entre 7,5 y 36 voltios y lo baja a 5v, que es lo que necesitamos para la NES. La energía adicional se emite en forma de calor, por lo que necesita algo llamado disipador de calor. Un disipador de calor se conecta al regulador y disipa el calor que proviene de él. Sin un disipador de calor, el regulador se quemaría solo. Cuanta más superficie tenga un disipador de calor, mejor le quitará el calor al regulador. Puede utilizar el de la caja de RF.
Nota: un 7805 necesita al menos 7,5 V para funcionar, por lo que debe asegurarse de que sus baterías tengan al menos esa cantidad.

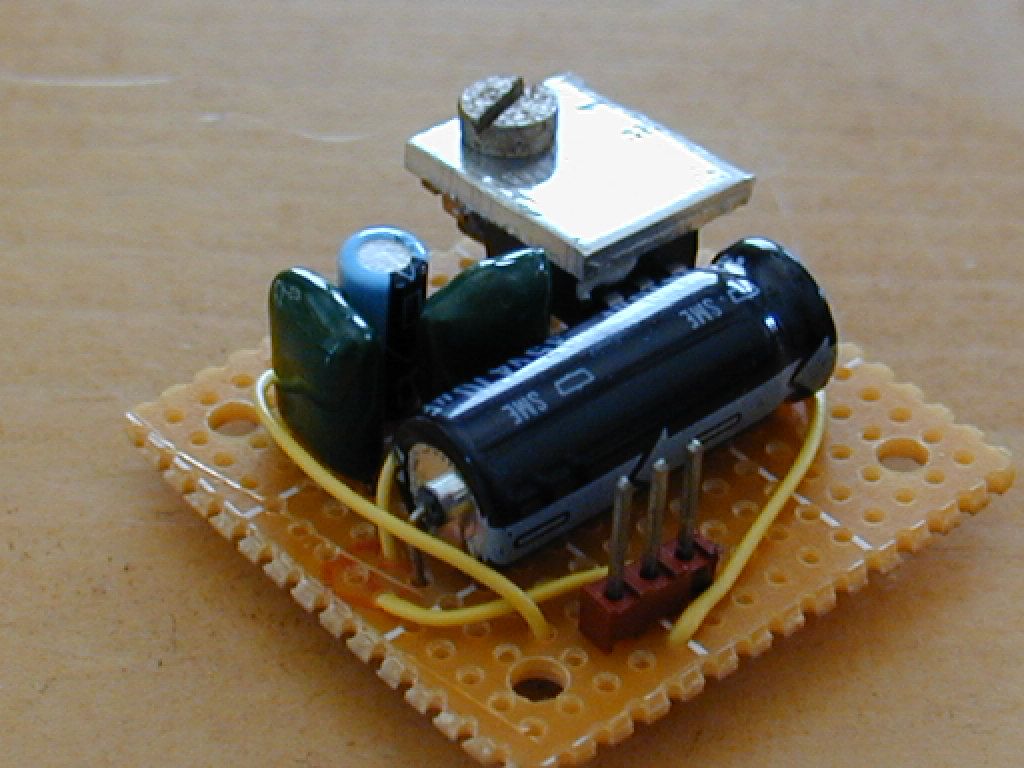

SOLDADURA DEL TABLERO

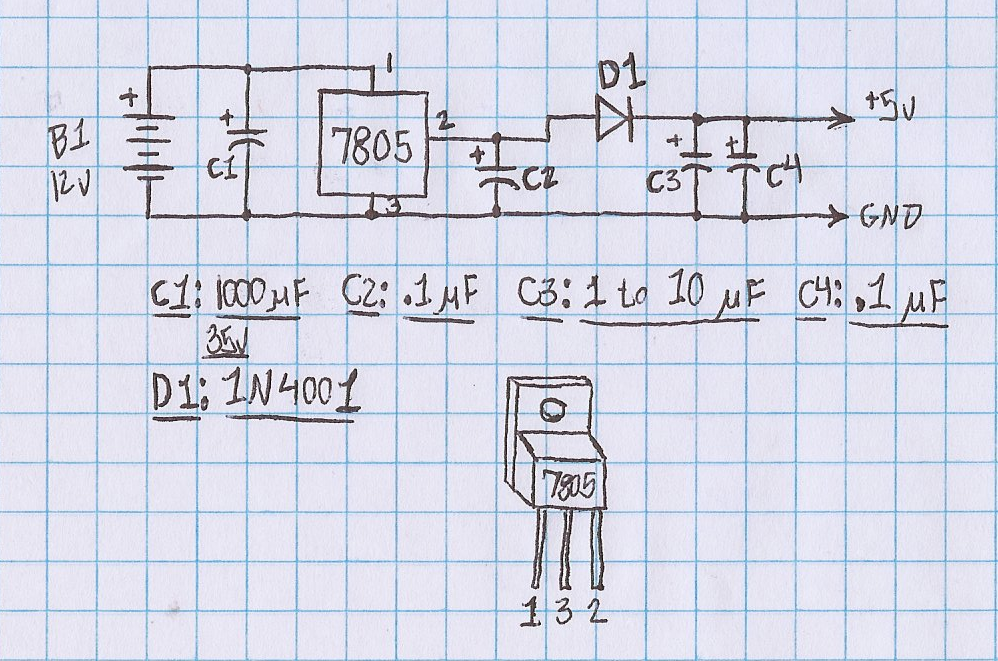

De todos modos, el esquema del regulador está en la primera imagen. Tiene un dibujo del regulador y sus pines. El pin 1 es el voltaje de entrada, el pin 3 es tierra y el pin 2 es de cinco voltios de salida.

El propósito de todos los capacitores es suavizar cualquier ondulación en el voltaje proveniente de las baterías. C1 puede ser de 250 uf a 1000 uf y suaviza el voltaje que proviene directamente de la batería. Solo usé lo que tenía por ahí, que era una tapa de 250uf. C2, C3 y C4 suavizan la corriente proveniente del regulador.

Probablemente se puedan excluir algunos capacitores, como C1 (1,000uF) y C4 (.1uF). Además, C1 también podría estar alrededor de 470uF. Los valores no son tan críticos.

OPCIONAL
El diodo, D1, no es necesario. Solo está allí para reducir el voltaje en aproximadamente 1v, porque descubrí que el regulador realmente dio 6v. El NES funcionará bien a 6v, pero solo quería estar seguro.

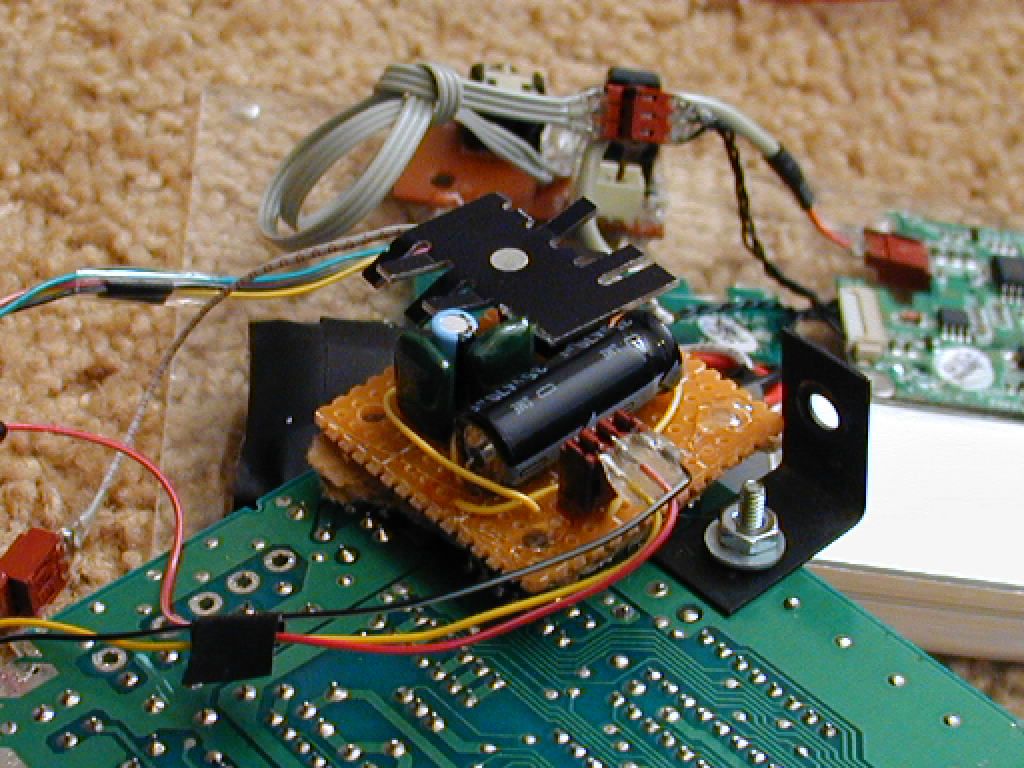

Usé un conector de 3 pines para mi placa reguladora, porque quería que fuera removible. No es necesario, pero facilita las cosas.

Consulte la nota anterior sobre condensadores.

PRUEBA DE LA TARJETA
¡Finalmente puedes probar tu NES! Suelde el pin de salida de su regulador (+5v de salida) a la entrada de 5v de la NES y conéctelo a tierra. Use un par de pinzas de cocodrilo para conectarlo a un televisor. Conecte un cartucho (¡Asegúrese de que esté orientado en la dirección correcta!), agregue la batería y ¡pruébelo! Si no funciona, no te preocupes. Intente cambiar los clips de cocodrilo para video y tierra. Si sigue sin funcionar, comprueba todas tus conexiones. Asegúrate de que no haya pantalones cortos en ninguna parte. Es muy poco probable que hayas frito tu NES. Una vez que lo haga funcionar, déjelo a un lado y saque la pantalla que ordenó.

Lo que necesita:
Destornillador pequeño de cabeza plana Destornillador
phillips pequeño

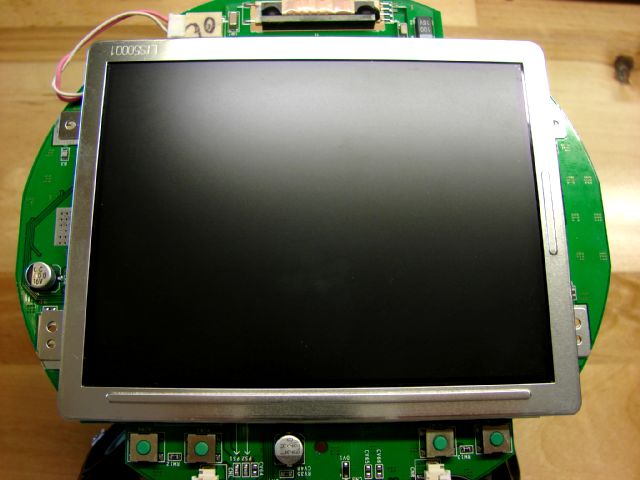

¡LEA ESTO POR FAVOR! La pantalla de la PS1 toma un máximo de 9v, y eso todavía lo empuja un poco. Si sus baterías tienen más de 9v, NO conecte la pantalla. ¡Lo vas a freír! Complete el siguiente paso y luego regrese a este.

Con la NES finalmente terminada, es hora de comenzar a trabajar en la pantalla, comenzando por desmontarla.

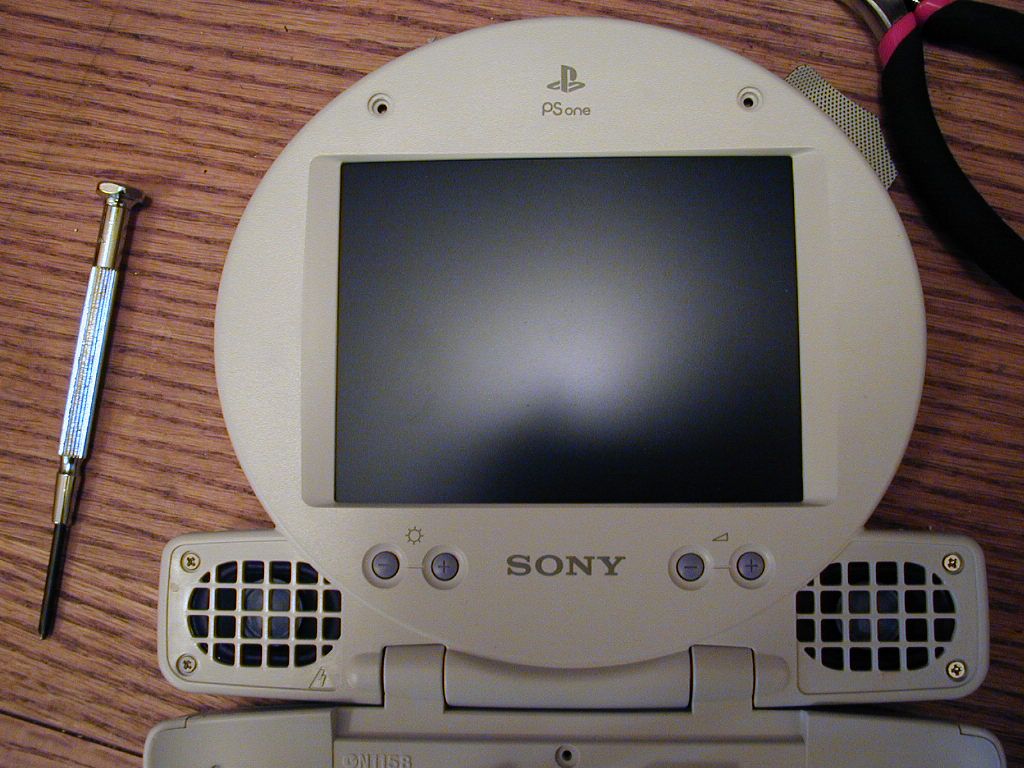

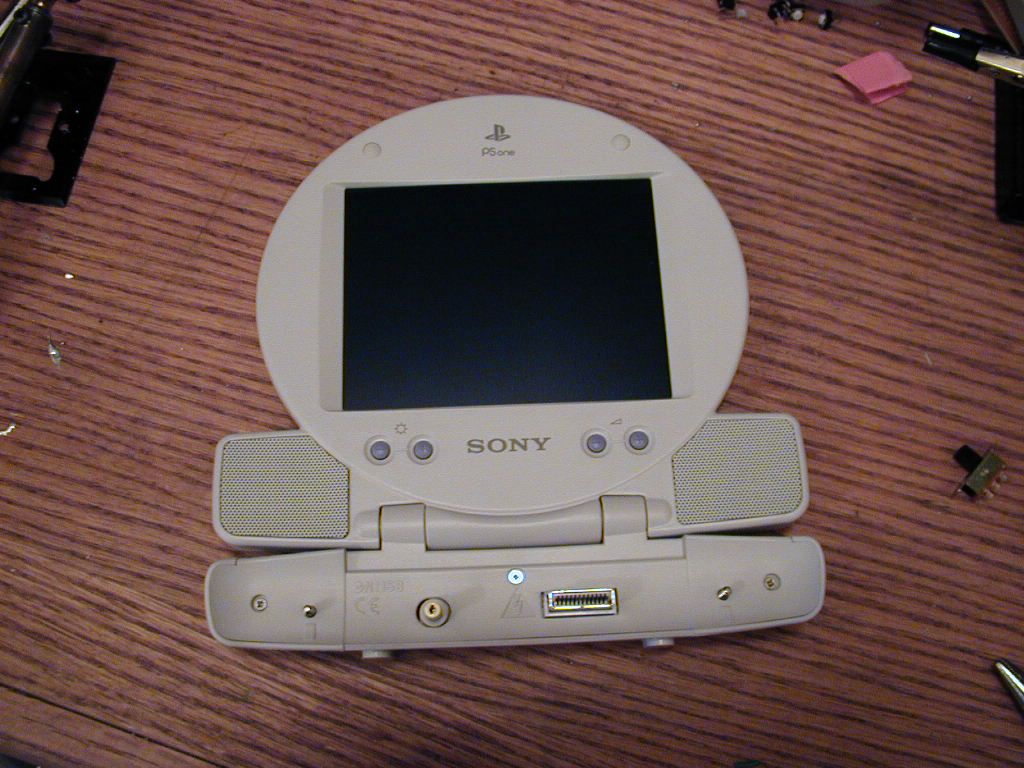

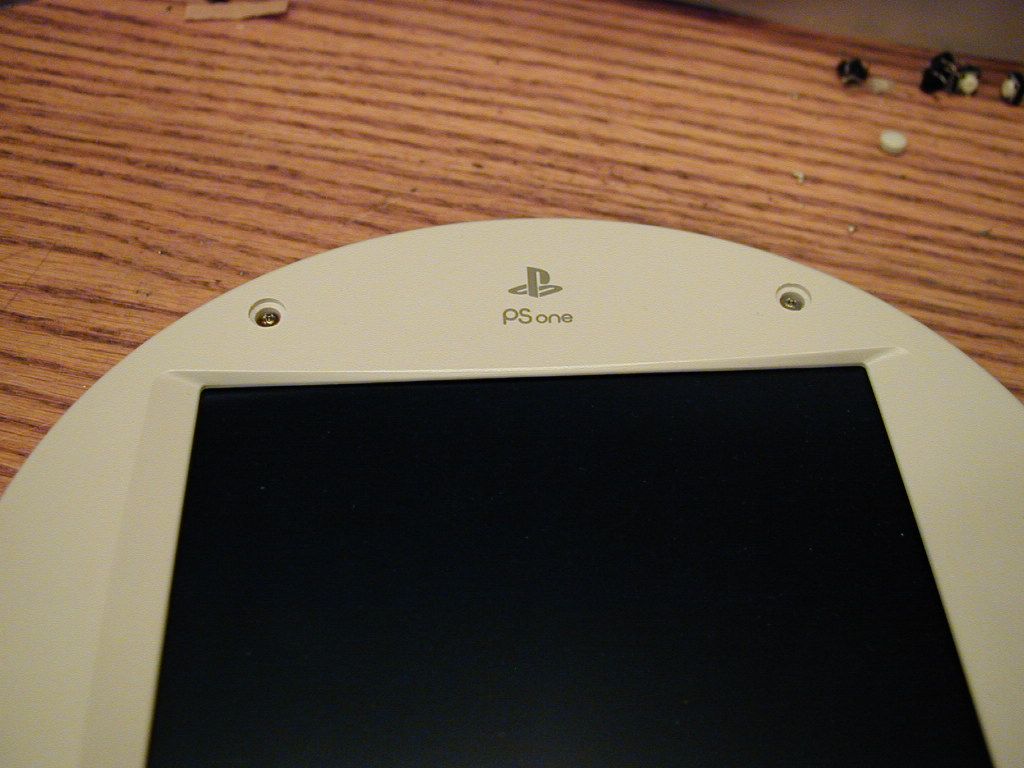

DESMONTAJE DE LA CAJA
Hay 9 tornillos que necesita sacar. Desatornille los tres visibles en la parte inferior.

Hay dos tapones de goma en la parte superior de la pantalla. Haz palanca hacia arriba y quita los tornillos debajo de ellos.

Levante las cubiertas de los altavoces y saque los cuatro tornillos que se esconden debajo.

Da la vuelta a la pantalla y quita la tapa trasera. Puede probar la pantalla ahora si lo desea. ¡TENGA CUIDADO DE NO TOCAR EL TRANSFORMADOR EN LA PARTE SUPERIOR! Es el pequeño rectángulo blanco con alambre de cobre envuelto alrededor. De él sale un voltaje muy alto, así que tenga cuidado de no tocar nada en esa sección superior. Sin embargo, estarás bien cuando la pantalla no esté enchufada.

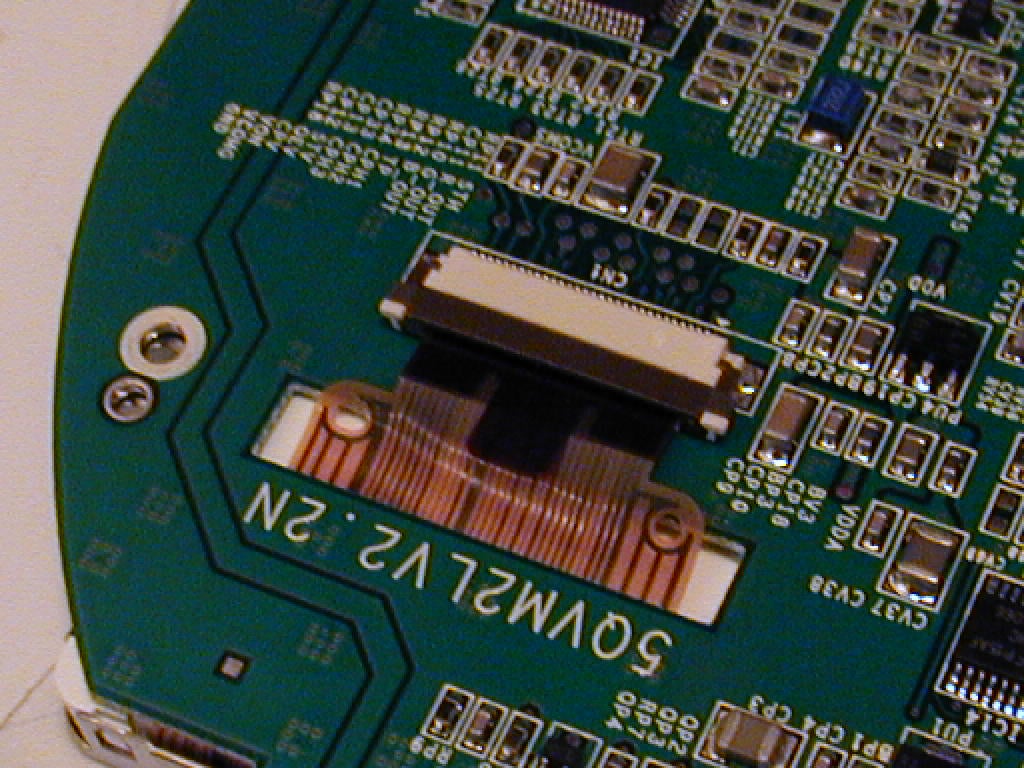

SACAR LA PANTALLA
Hay una especie de 4 tornillos en las «esquinas» del tablero. Desenrosque esos.

Saque los parlantes y voltee suavemente la pantalla sobre su mano; ponlo abajo.

Puedes volver a probarlo ahora si quieres. Asegúrese de que el metal alrededor de la pantalla toque los contactos debajo de las pestañas.

Lo que necesita:
Soldador
7805 Regulador
Resistencia de 470 ohmios Resistencia
de 220 ohmios

No conecte la pantalla todavía; necesitamos construir un pequeño regulador para la pantalla.

Es muy simple, solo sigue el diagrama a continuación.

Puede usar un 7805 para obtener 8v, o puede usar un 7808. Un 7808 es como un 7805, pero en su lugar da 8v. En mi opinión, usar un 7805 es mucho más conveniente, porque puede encontrarlos fácilmente en dispositivos electrónicos antiguos. Si quieres saber cómo funciona esto, revisa el último párrafo.

La pantalla de PS1 puede manejar desde 6.89v hasta 8.5v. Preferiblemente, debería obtener 7.5v, pero siempre que tenga un 7805 decente, obtendrá el voltaje que necesita. Como siempre, pruebe el voltaje de salida antes de conectarlo.

CONSTRUCCIÓN DEL REGULADOR
Para construir el regulador, simplemente suelde la resistencia de 220 ohmios al pin de tierra (central) del regulador. Esa será tu tierra, que también debes conectar a la tierra de la pantalla.

Suelde la resistencia de 470 ohmios al pin de tierra del regulador ANTES de la otra resistencia. Suelde el otro extremo al pin de salida, y esa es su salida de 8v, que conectará al cable azul de la pantalla en el siguiente paso.

Al igual que el regulador de NES, también es una buena idea colocar un pequeño disipador de calor en este.

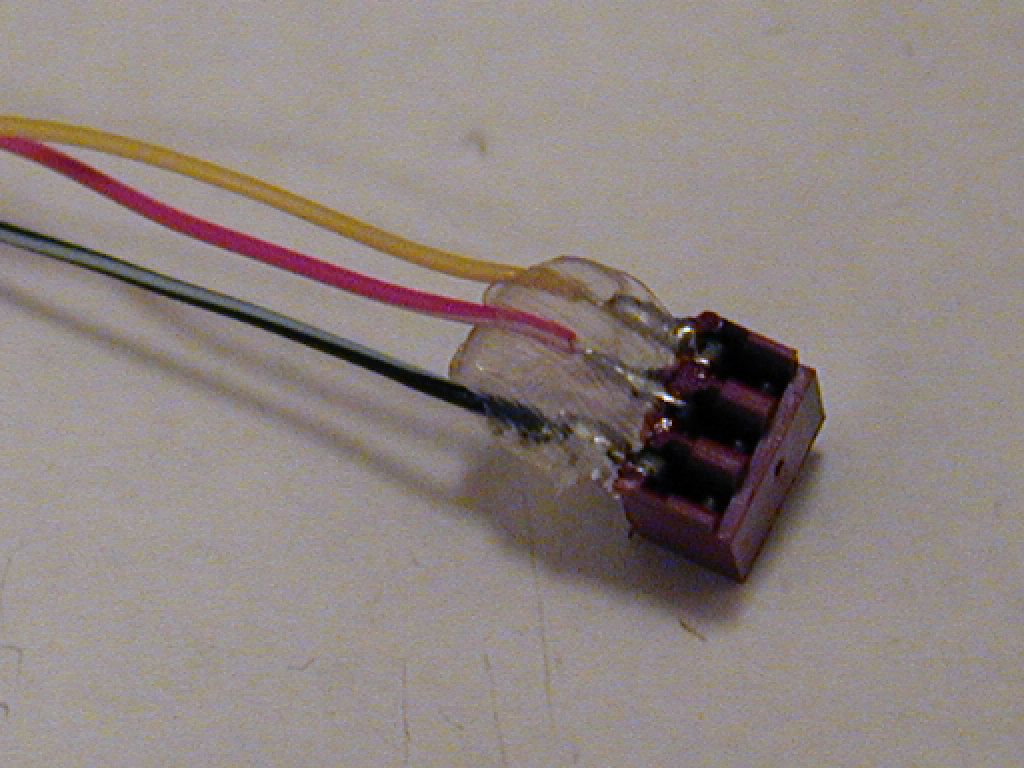

Suelde el cable negativo de sus baterías al punto de tierra del regulador. En un par de pasos, soldará la conexión de salida de 8v a su pantalla. Por ahora, simplemente deje la entrada V+ y los cables de salida de 8v desconectados.

CÓMO FUNCIONA
Esto funciona porque es esencialmente un regulador LM317T, pero con un voltaje de salida más alto. El LM317T es un regulador de voltaje ajustable. Puede generar cualquier cosa desde 1.5 a 12v con una fuente de entrada de 15v. Todo lo que necesitas son dos resistencias. Los conecta de la misma manera que se muestra a continuación, excepto que elegiría diferentes valores de resistencia para diferentes voltajes. Entonces, ¿por qué el 7805 funciona para este propósito? Porque el LM317T es simplemente un regulador fijo de 1.25v. Los experimentadores rara vez usan algo por debajo de 5v, por lo que un 7805 también puede hacer el trabajo.

Lo que necesita:
Pistola de pegamento caliente
Soldador
Cable IDE u otro cable

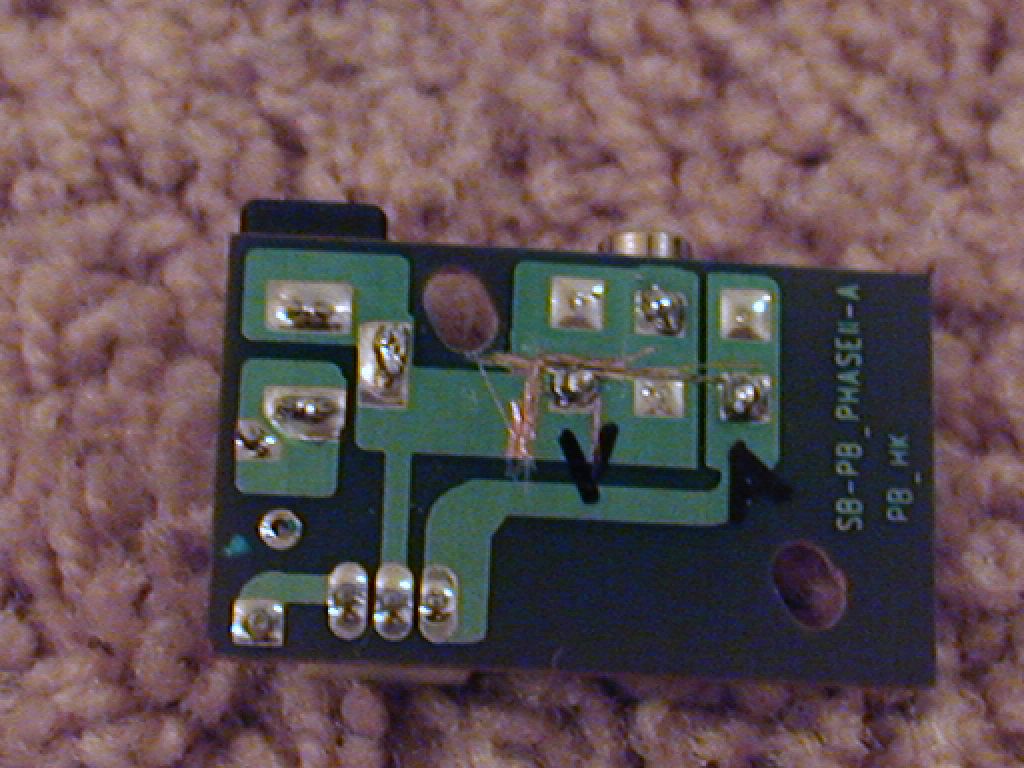

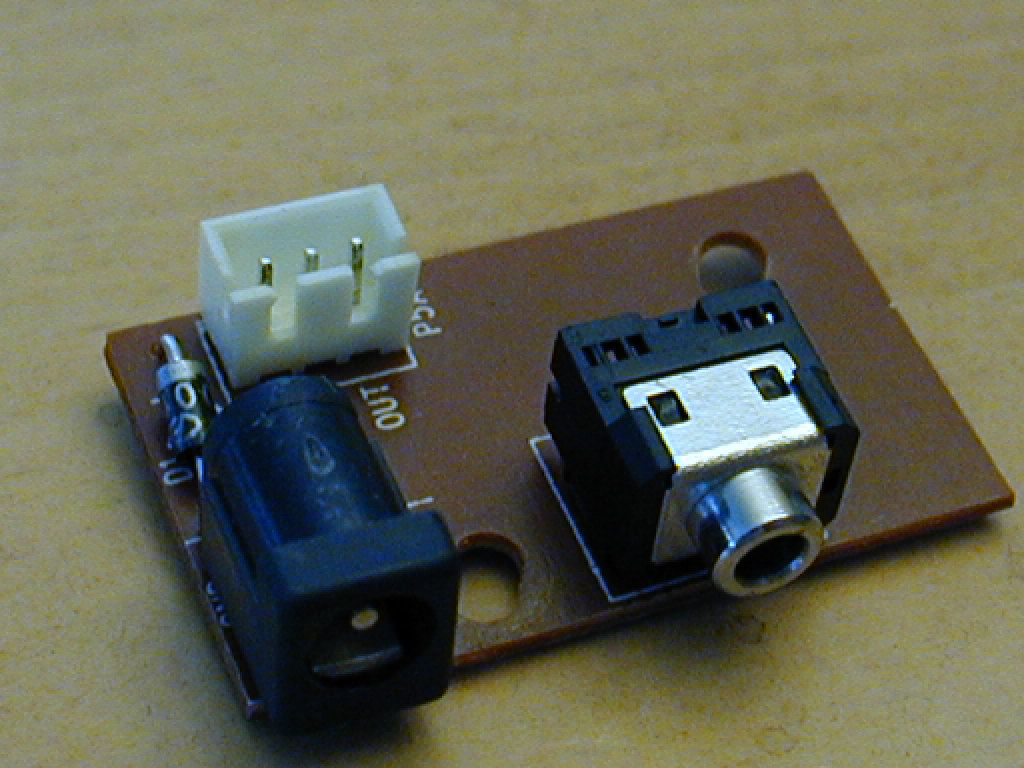

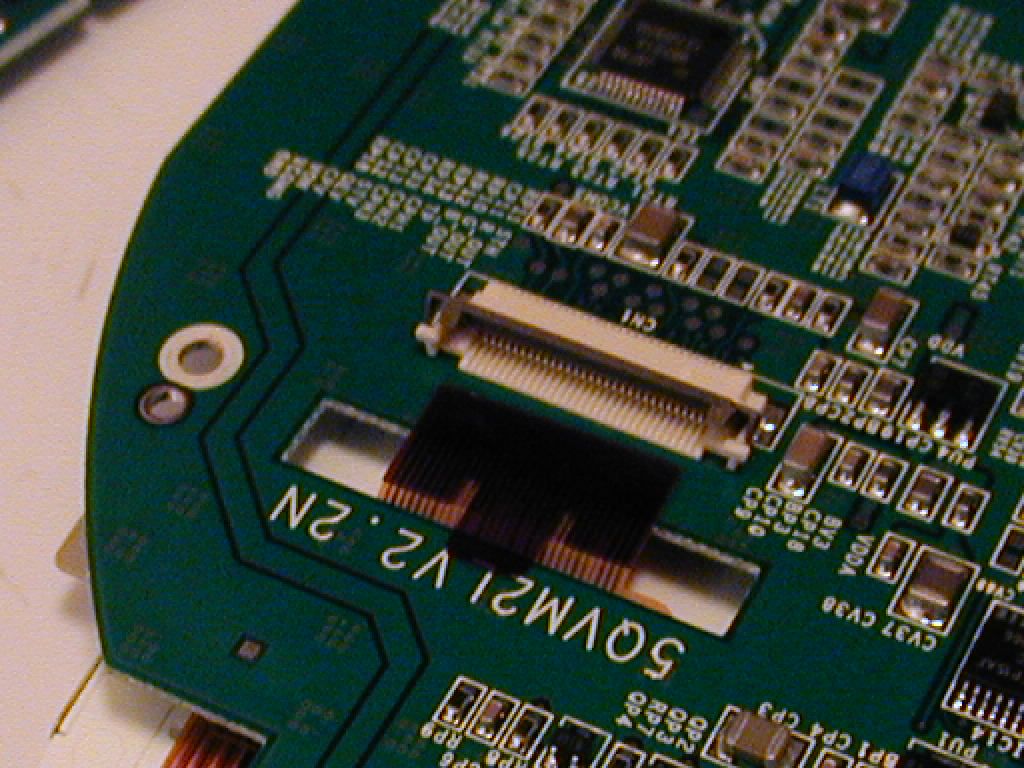

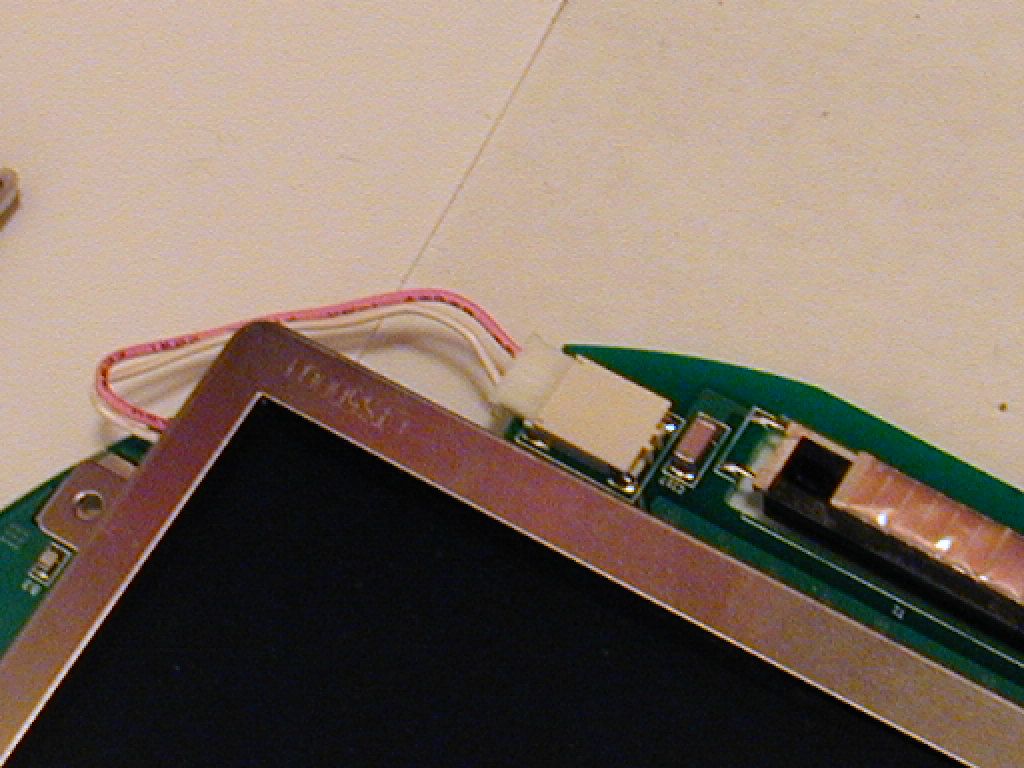

Una vez que haya desatornillado la pantalla y probado, necesita agregar los cables de audio y video.

Desconecte los dos conectores en la parte inferior. Solo necesitas quedarte con el izquierdo. Usaremos eso para poder más tarde.

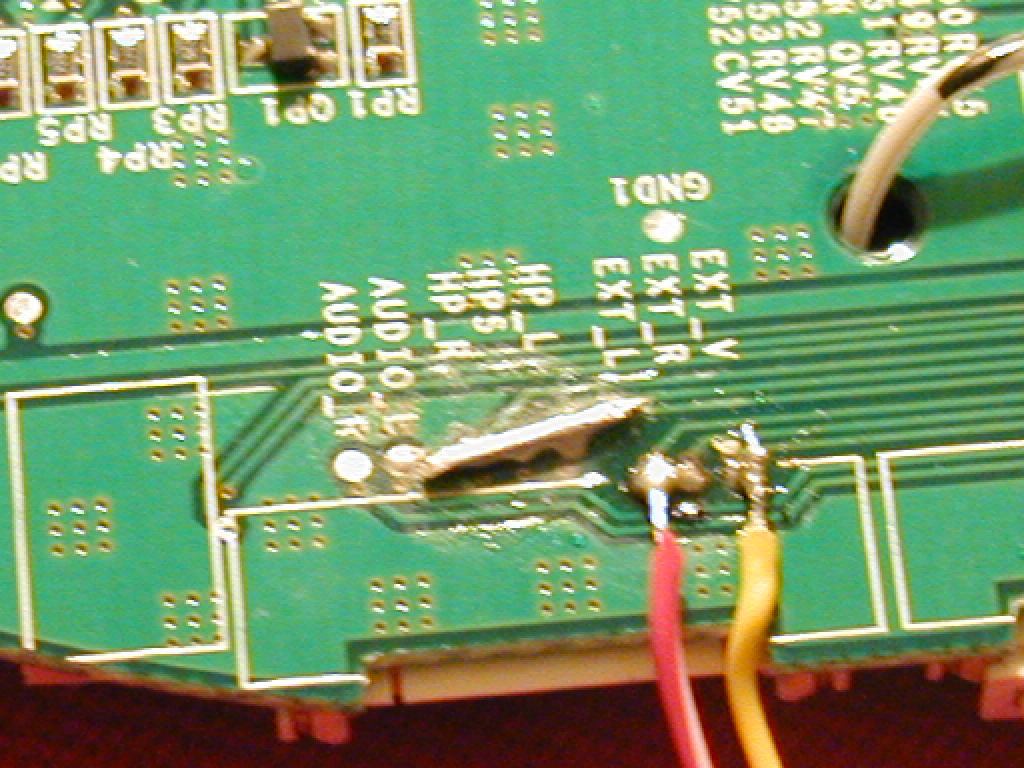

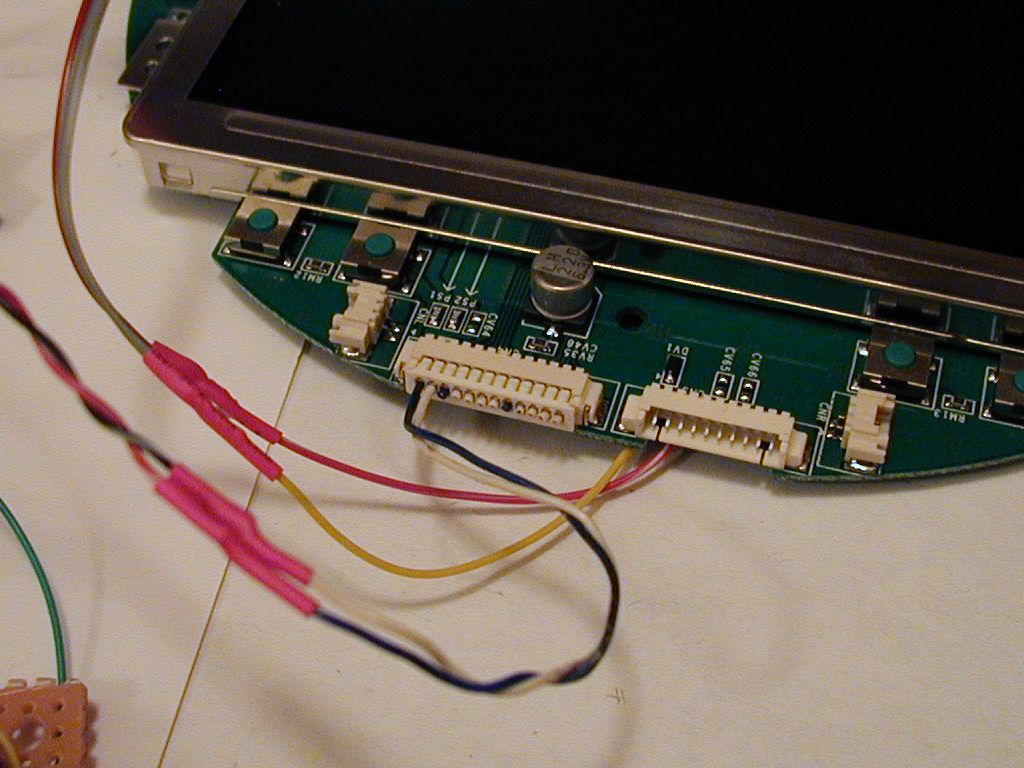

SOLDADURA DE LOS CABLES A/V

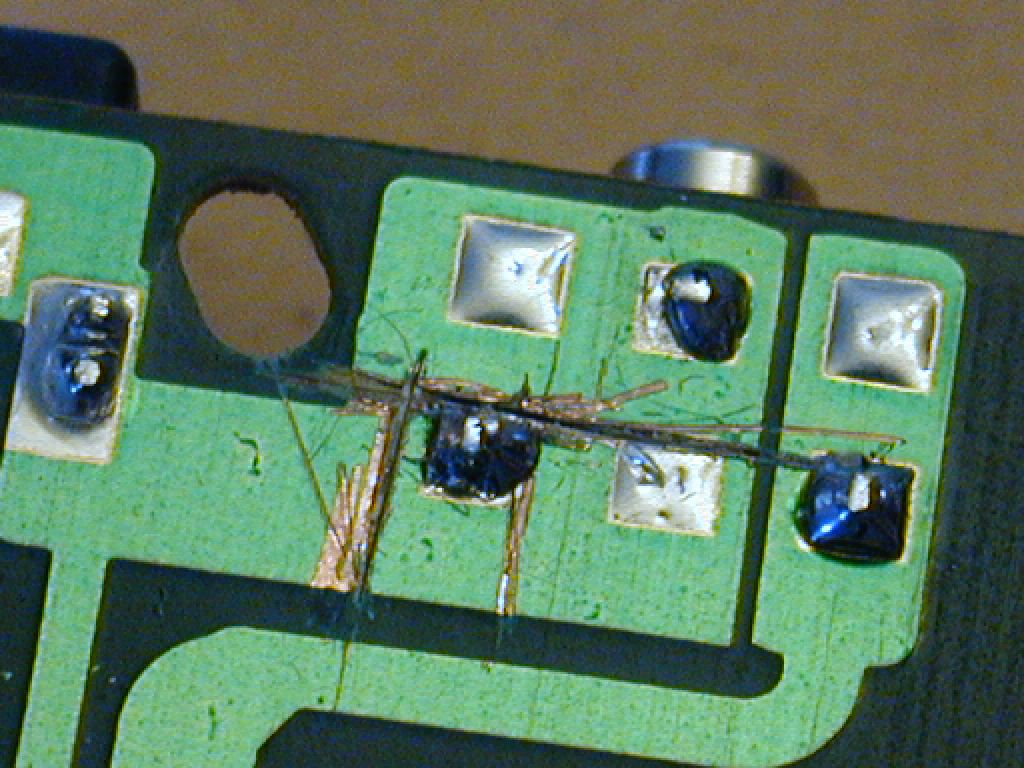

Voltee la pantalla hacia atrás y encuentre las almohadillas pequeñas cerca de la parte inferior izquierda que dicen EXT_V, EXT_R, EXT_L, HP_L, HPS y HP_R. EXT_V es donde suelda el cable de video, EXT_R es el audio derecho y EXT_L es el audio izquierdo. Para la NES, puede acortar la L y la R en la pantalla, porque la NES es mono.

CORTOCIRCUITO DE LOS CABLES DE LOS AURICULARES
Si intenta probarlo en este punto, notará que no hay sonido. Debe conectar en corto HP_L, HPS y HP_R. De lo contrario, la pantalla cree que los auriculares están enchufados. Si desea auriculares en su portátil, no cortocircuite esas tres almohadillas y use el conector para auriculares que se incluye con la pantalla.

Una vez que hayas soldado los cables, ponles un poco de pegamento caliente para que no se suelten.

Lo que necesita:
Cortaalambres
Soldador
Tubo termorretráctil
Pistola de calor o alguna fuente de calor para el tubo termorretráctil
Cable IDE u otro cable adecuado

ALIMENTACIÓN DEL CABLEADO
Tome el conector que guardó y busque los dos cables hasta el final a la izquierda. Esos son sus cables de alimentación. El azul es positivo. Corta el resto de cables y suelda un cable rojo al azul y uno negro al blanco. Para probar la pantalla, simplemente conecte el cable rojo al extremo positivo de su fuente de alimentación y el negro al lado negativo de sus baterías. La luz de la pantalla debe encenderse. Si no, vea el último párrafo. Es posible que haya cambiado sus conexiones y quemado un fusible.

CONECTE EL REGULADOR
Si tuvo que construir el regulador para la pantalla, no conecte la energía todavía. Suelde el cable de salida de 8v del regulador al cable rojo de su pantalla. Suelde el cable negro al punto de tierra de sus baterías, que también debe estar conectado a tierra en el regulador. Toca el cable positivo de tus baterías a la entrada V+ de tu regulador y la pantalla debería encenderse. Si no, revisa el último párrafo de este paso.

A/V EN LA NES
Una vez que estés seguro de que la pantalla funciona bien, suelda los cables de audio y video a los lugares apropiados en tu placa NES. El cable de audio se suelda directamente al pad en la placa NES, pero el cable de video debe conectarse al amplificador que construimos. Suéldelo al cable de salida de video en el amplificador. Mira la imagen si necesitas ayuda.

LISTA DE VERIFICACIÓN
Antes de encender todo, primero haga un par de comprobaciones.
¿Están unidos el suelo de la consola y el suelo de la pantalla? Deben serlo, o nada funcionará. La pantalla y la consola deben compartir un terreno común.
¿Funciona la placa reguladora de la NES? ¿Está conectado a la NES?
¿Funciona el regulador de la pantalla y está conectado a la pantalla?
¿Están invertidos los cables de alimentación de la pantalla? Asegúrate de que no lo sean.
¿Los cables de audio y video están soldados en los puntos correctos?

Una vez que esté seguro de estas cosas, continúe y coloque un cartucho (¡Asegúrese de que esté orientado en la dirección correcta! Si usó el conector que usé, la etiqueta debe estar hacia arriba, al igual que todos los componentes electrónicos de NES). y Conecte los cables de alimentación de sus baterías. La pantalla debería encenderse, al igual que la NES. Debería obtener una buena imagen en la pantalla. Si todo no funciona, consulte la lista de solución de problemas a continuación.

SOLUCIÓN DE PROBLEMAS
Solución de problemas: Si no funciona
¿Funciona el amplificador de video? Es posible que haya frito el transistor mientras lo soldaba.
¿Has invertido las conexiones de alimentación de la pantalla? Puede que hayas frito un fusible.
¿La pantalla y la consola comparten un terreno común?
¿Están cargadas las baterías?
¿Sus baterías pueden manejar el consumo de amperios? Cualquier cosa mejor que los AAA debería funcionar.
¿Hay algún cable en contacto que no debería estarlo?
Si está utilizando iones de litio con un circuito de protección y hubo un cortocircuito, desconecte los iones de litio del circuito de protección y luego vuelva a enchufarlos. Si hubo un cortocircuito, entonces el circuito de protección apaga las baterías.

Revisa todo y encuentra el problema. Si sigue sin funcionar, puede que hayas frito algo.
Primero revisa los reguladores. ¿Están apagando el voltaje que necesitan? Si es así, pero el voltaje cae casi a cero cuando agrega una carga, intente reemplazar el 7805.
¿Se ilumina la pantalla cuando agrega energía? Si no, vea el último párrafo.
Si la pantalla se ilumina, pero no obtiene ninguna imagen, intente usar una entrada de video diferente. Si funciona, intente construir un nuevo amplificador de video para NES. Si la pantalla no funciona después de intentar una entrada diferente, consulte el siguiente párrafo.
Si el nuevo amplificador de video no funciona, tu NES está muerta. Consigue uno nuevo y ten más cuidado con él.

SI SU PANTALLA NO SE ENCIENDE
Qué hacer si su pantalla no funciona:
Hay un fusible en la pantalla de PS1. Si invierte la alimentación de la pantalla, este fusible se quemará y la pantalla parecerá estar muerta. No se preocupe, si salta este fusible, la pantalla debería volver a funcionar. En la parte frontal de la pantalla, junto a los conectores, hay un pequeño objeto rectangular que tiene impresa la palabra PS1 junto a él. Coloque su soldador en un extremo y «sáquelo» de sus almohadillas con el soldador, de modo que se retire el fusible y solo queden dos pequeñas almohadillas de soldadura. Agregue una gota de soldadura allí mismo, de modo que las dos almohadillas de soldadura estén unidas. ¡Viola! La pantalla ahora debería estar funcionando. Si no, lo más probable es que esté muerto. Lo siento. 🙁

Lo que necesita:
Destornillador pequeño de cabeza plana
Pistola de pegamento caliente
Soldador
Cable IDE u otro cable adecuado
LED de 3 mm
Papel de lija o algo para difundir los LED Resistencia de
20 ohmios
Cinta aislante Cuchillo
X-Acto la retroiluminación original con LED. Por qué querrías hacer esto? La pantalla de PSone sin modificar consume alrededor de 950 mA. Si lo modifica con LED, ¡solo consume 450 mA! ¡Esa es una gran diferencia! En algunos casos, esto puede agregar horas adicionales de reproducción a su portátil.

En mi portátil, el consumo actual es de aproximadamente 1150 mA con una pantalla LED modificada. Tengo 3 horas de juego con mi batería de 3500 mAh. Si no modificara mi pantalla, todo el portátil consumiría 1650 mA. Dividiendo eso entre los mAh de la batería, obtienes 2.1 horas. Al modificar mi pantalla, ¡gané una hora entera de tiempo de juego!
«¿Cuál es el truco?», preguntas. Bueno, es uno pequeño. Las esquinas son puntos brillantes, pero eso es todo. Apenas se nota cuando estás jugando. Si usa 8 LED, puede simular la luz de fondo original en términos de brillo. Si solo usa 3, como hice yo, la pantalla no es tan brillante como la luz de fondo original, pero aún se ve muy aceptable. Creo que la mejor opción es usar 6 LED, porque es aproximadamente el 95% del brillo original y no es tanto trabajo como 8.

Basta de cháchara, este es el procedimiento real:

SACAR LA PANTALLA
Voltee la pantalla hacia atrás. Encuentre el conector de cinta de pantalla en la parte inferior izquierda.

Con el destornillador de cabeza plana, levante con cuidado ambos lados del conector.

Voltea la pantalla y encuentra el enchufe en la esquina superior izquierda con los cables blanco y rosa saliendo de él. Este es el conector CCFL (tubo de luz). Desconéctelo para liberar la pantalla.

Levanta con cuidado toda la sección de la pantalla para separarla de la placa base. Tenga cuidado con la pestaña en el conector de cinta de la pantalla.

La imagen 4 muestra la sección completa de la pantalla, extraída de la placa principal.

SACA LA LCD
Ahora tenemos que quitar el marco de metal. Encuentra los agujeros rectangulares en el metal a través del cual se ve el plástico blanco. Use el destornillador de cabeza plana para hacer palanca en esta parte, de modo que el metal no quede sujeto por las lengüetas de plástico. Hay pestañas en todos los lados, así que asegúrese de obtenerlas todas.

Una vez que estés seguro de haber liberado el marco de metal, levántalo con cuidado para separarlo del resto. Déjalo a un lado por ahora.

Ahora tienes la pantalla en tres piezas. El marco de metal, la caja de luz, en la que trabajaremos en un momento aquí, y la pantalla LCD. Encuentre un paño suave y envuelva la pantalla LCD en él, y guárdelo en un lugar muy seguro. No quieres que nadie lo toque. Asegúrese de manipular la pantalla LCD solo por los lados. Si desea realizar la modificación antideslumbrante, diríjase al paso 22 antes de volver a armar la pantalla más tarde.

DESMONTAJE DE LA CAJA DE LUZ
La caja blanca con el conector que sale de ella es la «caja de luz». Esta caja de luz tiene 5 cosas adentro: dos piezas de plástico difusor, una pieza de vidrio difusor, un tubo delgado en forma de «U» y una hoja de papel brillante. Asegúrate de no tocar el vidrio o el plástico; no quieres huellas dactilares en ellos.

Encuentra las pestañas en esta caja de luz y levántalas de la misma manera que lo hiciste con la pieza de metal. Aquí es mucho más fácil, porque es de plástico en lugar de metal.

Abre la caja de luz. Tiene una pegatina en la parte inferior, por lo que tiene bisagras. Retire con cuidado la pieza de vidrio y las dos piezas de plástico. Asegúrate de mantenerlos en la orientación correcta, es decir, ¡no los voltees boca abajo! Hará que la pantalla se atenúe, y si volteas el vidrio, tendrás un montón de puntos blancos en la imagen de la pantalla cuando hayas terminado. (Aprendí esto de la manera difícil). Al levantar el vidrio y el plástico, solo toque los bordes. Coloque el vidrio y el plástico en un paño suave como la pantalla y guárdelos en un lugar seguro. Ahora saque la hoja de papel brillante y colóquela con los otros elementos de la pantalla.

QUITA LA LUZ ORIGINAL
Retire con cuidado el CCFL del plástico. Tenga cuidado de no romperlo, porque tiene mercurio, que puede matarlo si lo respira. Guarde el tubo, en caso de que decida no hacer el mod LED.

INSTALACIÓN DE LOS LED
Ahora podemos comenzar el procedimiento real. Tome 3 LED (o la cantidad que vaya a usar) y difúndalos. Estás usando LED de 3 mm, ¿verdad? Cualquier otro tamaño no cabrá en la caja de luz. Confía en mí, lo he intentado. Puede obtener los LED de eBay, como hice yo. Recibí 100 de ellos por solo $ 15 enviados. ¡Muy barato! ¡Comprar solo UN LED de 5 mm de Radioshack cuesta $5! ¡Y el brillo es solo de unos 3,000mcd! ¡Mis LED son 14,000mcd y obtuve CIEN! Lo mejor es comprar al por mayor. 😉

De todos modos, volviendo al tema. Después de difundir los LED, corte un trozo muy pequeño de la esquina de la caja de luz de plástico. Solo necesita ser lo suficientemente grande para que pasen los cables del LED.

Coloque el LED mirando hacia adentro con los cables atravesando la ranura. Use una cantidad MUY pequeña de pegamento caliente para sujetarlo. Si pone demasiado, las cosas no funcionarán bien más tarde. Verifique la imagen 14 para ver la orientación en la que coloco mis LED.

Después de hacer los tres LED, es hora de volver a armar la caja de luz. Vuelva a colocar el trozo de papel brillante primero. Deberá cortarlo un poco para que quepan los LED. Pon el vaso a continuación, luego las dos piezas de plástico. Asegúrese de que las pestañas del lado izquierdo del plástico se correspondan con las clavijas del plástico. Dobla la pieza superior hacia atrás y vuelve a unir todas las pestañas. Si no quiere salir fácilmente, ábrelo de nuevo y asegúrate de no haber usado demasiado pegamento caliente.

VUELVA A JUNTAR LA PANTALLA
Con la caja de luz cerrada, probé los LED con la pantalla colocada encima. ¡Me parece bien! Vuelva a colocar con cuidado el marco de metal y encájelo en la caja de luz. Tenga mucho cuidado al hacer esto, si rompe una esquina del cristal de la pantalla, ya no funcionará.

¡Tu pantalla ahora debería estar completa! Todo lo que queda por hacer es soldar los LED y conectar una resistencia.

SOLDAR LOS LEDS
Quiere soldar los LEDs en paralelo. Obtenga algunos pedazos de cable plano y suelde los tres LED positivos, luego suelde los tres negativos. Suelde el extremo del cable negativo al punto de tierra justo a la izquierda de la pantalla.

Tome su resistencia y recorte los cables muy cortos, solo un par de milímetros de largo cada uno. Originalmente usé una resistencia de 10 ohmios, pero resultó ser un valor demasiado pequeño, porque tenía 2 LED quemados. Lo mejor es usar 20 ohmios para estos LED.
Suelde un extremo de la resistencia al cable positivo de los LED. Soldar un cable al otro extremo. Pase el cable a través del orificio en el tablero justo debajo de la pantalla. Al lado de ese agujero hay un componente negro que parece un bloque. Este es un mini-7805. Suelde el cable a la salida de 5v, que es el pin más a la izquierda.

Coloque un trozo de cinta aislante en la parte frontal del tablero, justo debajo de la pantalla.

Pegue con pegamento caliente su resistencia a ese trozo de cinta.

PRUEBE LA LUZ DE FONDO
¡El cableado está hecho! Enchufe la pantalla en su conector en la parte inferior de la placa, asegurándose de que entre completamente. Presione el conector hacia abajo para asegurar el cable y conectar la alimentación. Si los LED se encienden, ¡genial! Si no, revise todo su cableado. Una vez que la retroiluminación LED esté funcionando, encienda la NES. ¡Debería aparecer una imagen en tu pantalla! ¡Gran trabajo! ¡Ya tienes lista la sección de consola, batería y pantalla de tu portátil! Puede notar que la pantalla es un poco más tenue con 3 LED, una pequeña consecuencia de hacer la modificación LED. Vea el siguiente paso para una solución, donde puede hacer la «modificación de brillo». Consulte el paso siguiente para obtener instrucciones sobre cómo quitar la capa antideslumbrante de la pantalla, que elimina los rayones, hace que la pantalla sea más brillante y hace que los colores se vean mejor.

Lo que necesita:
un pequeño trozo de alambre
Soldador

Esto es para si hizo el mod LED y notó que la pantalla no es muy brillante. Hay una solución fácil para esto, pero el contraste se ve ligeramente afectado.

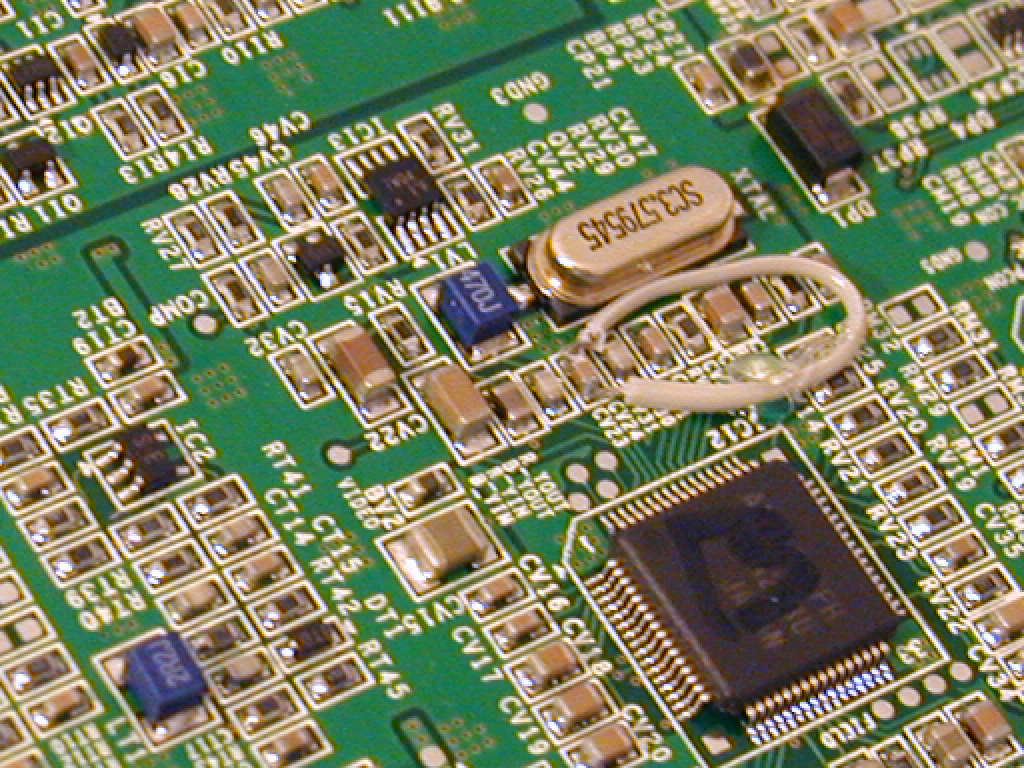

Da la vuelta a la placa de pantalla de PSone. Encuentra el chip en el medio rodeado por un montón de pequeños componentes de montaje en superficie. Encuentra el que se llama «CV23». Este es el control de brillo.

Lo que queremos hacer es saltar ese componente. Podrías quitarlo y poner un trozo de soldadura en su lugar, pero es mejor saltarlo; en caso de que sea demasiado brillante para usted, simplemente puede deshacerlo.

Simplemente tome una pequeña sección de cable con los extremos pelados y suelde un extremo al lado inferior del CV23 y el otro lado a la parte superior, de modo que esencialmente no esté allí. ¡Disfruta de tu pantalla más brillante!

Este paso es opcional

Lo que necesitas:
Toallas de papel
Agua
Cuchillo X-Acto
Paciencia

Aquí es donde puedes quitar lo que se llama la capa «antideslumbrante» en la pantalla del PSone. Esta capa es una pieza delgada y difusa de plástico. Se utiliza para evitar que la pantalla refleje mucha luz. Quitarlo elimina cualquier rasguño y hace que los colores sean más vibrantes y la pantalla más brillante. Como no hice este mod yo mismo, no tengo fotos para explicar este procedimiento. En cambio, aquí hay fotos y documentación de otra persona. Estos son cortesía de Hailrazer de los foros de benheck.com. Las imágenes tienen subtítulos con los pasos incrustados.

Citado directamente del tema de Hailrazer (enlace aquí ):

«Es posible que algunos de ustedes ya lo sepan, pero pensé en pasárselo a cualquiera que quisiera saberlo.

Si eres como yo a veces mientras trabajas en la pantalla de Psone, puedes rayarla o mancharla un poco. También puede notar que tiene un aspecto un poco turbio. Así:

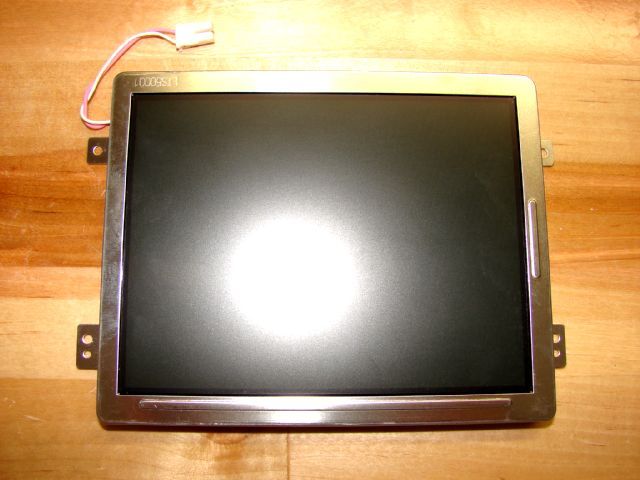

(Imagen 1)

Bueno, en la parte superior de la pantalla LCD hay una capa antideslumbrante. Es una capa protectora que se encuentra en la parte superior de la pantalla LCD y que también sirve para reducir el deslumbramiento. Pero tiene el efecto secundario de silenciar los colores y reducir el brillo. La solución. TÓMALO !!

La forma más fácil de hacer esto se llama el método «Remojo de agua».

Esto es lo que haces. Comenzando con la pantalla de Ps1 reducida a esto:

(Imagen 2)

1. Retire el soporte de metal que sujeta la Lcd a la luz de fondo. Ben ya tiene un tutorial sobre esto, así que te ahorraré los detalles. (Nota: esto se puede hacer sin quitar el soporte de metal, solo requerirá más esfuerzo más adelante)

2. Retire la pantalla LCD de la luz de fondo (simplemente levantándola) y colóquela sobre una toalla o superficie similar. La imagen muestra dejarlo en la luz de fondo, pero he cambiado esto. Si quita la pantalla LCD de la luz de fondo, entonces no tiene que esperar tanto para permitir que la luz de fondo se seque después de realizar la modificación.

(Imagen 3)

3. Tome un par de toallas de papel y colóquelas en 3 o 4 capas. Corte las toallas de papel donde cubren la pantalla LCD con precisión y colóquelas sobre la pantalla LCD.

4. Moje las toallas de papel goteando agua sobre ellas lentamente. Desea suficiente agua sobre ellos para que las toallas de papel se empapen, pero no tanto como para que el agua gotee sobre los bordes hacia la luz de fondo. Las toallas de papel pueden colgar sobre el borde superior, pero NO deje que cuelguen sobre el borde inferior. No querrás que los ffc se mojen por mucho tiempo. También trate de eliminar la mayoría de las burbujas de las toallas de papel. Desea que las toallas de papel mojadas hagan un buen contacto con la pantalla LCD.

(Imagen 4)

5. Deje las toallas de papel en remojo durante 4 horas. Repito 4 horas. No remojar por menos de 4 horas. Desea que el antirreflejo salga en una sola pieza sin que se pegue ni quede ningún residuo de pegamento, por lo que es imperativo que espere 4 horas.

6. Retire las toallas de papel.

7. En la parte superior de la pantalla LCD, notará una capa delgada que la cubre. Esta es la capa polarizadora/antideslumbrante. El polarizador está encima de la pantalla LCD y es la capa más gruesa con un aspecto tintado. la capa antideslumbrante está encima. Es fino como el papel y es transparente/ligeramente turbio. Vamos a usar la navaja y recoger en el borde de esta doble capa. La capa antideslumbrante será muy delgada y se verá como un trozo de plástico transparente pero ligeramente turbio. Se despegará muy fácilmente. Si la pieza que está levantando está tintada y rígida, PARE, está levantando la capa polarizadora y esto inutilizará la pantalla. Una vez que levante el borde del antirreflejo, retírelo lentamente con un solo movimiento. Después de quitar el antirreflejo, puede limpiar el exceso de agua con un paño que no deje pelusa, como un paño para limpiar anteojos.

(Imagen 5)

Así es como se ve el Antideslumbrante eliminado:

(Imagen 6)

8. Después de quitar el antideslumbrante, no hay nada más que hacer que asegurarse de que la pantalla LCD esté totalmente seca y libre de agua, recuerde que agua+electrónica=MALO. Vuelva a montar y volver a conectar el panel después de que esté seco y disfrute de una pantalla sin rayones con mejor brillo y colores.

(Imagen 7)

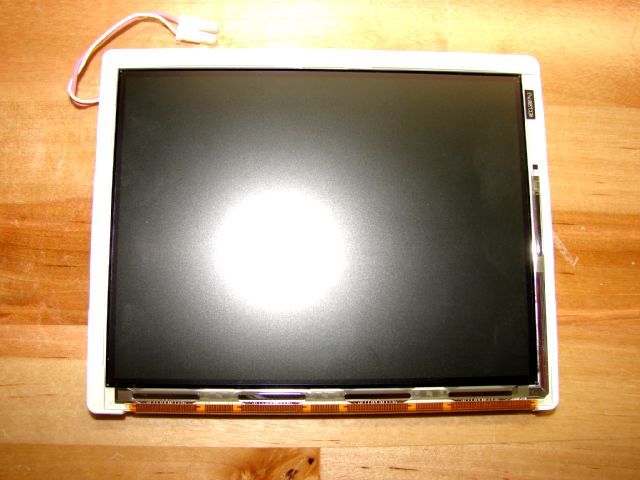

Y aquí una foto del antes y el después. Es difícil notar las diferencias cuando no lo tienes en tus manos. Pero hay un aspecto menos aburrido, los colores son más vibrantes y se enfocan mejor.

(Imagen 8)

También, como dije, si accidentalmente raya o raspa la pantalla, este mod lo arreglará. 🙂 «

Lo que necesita:
Perfboard
Ocho resistencias de 47k
Ocho interruptores táctiles (vea los párrafos 2 y 4)
4 botones A/B
del controlador NES Controlador NES D-Pad
4021 Registro
de cambios Zócalo DIP de 16 pines
Cable IDE (u otro cable adecuado)
Pistola de pegamento caliente
Soldadura Hierro
Desoldador
Enchufe del controlador NES (De la caja de NES)
Tornillo pequeño
Cable del controlador NES

CÓMO DEBE CONSTRUIR EL CONTROLADOR
Una vez que tenga todo funcionando, necesita construir el controlador para el NES. Hay dos formas en las que podrías ir con esto; construyendo el suyo propio o usando las placas controladoras originales. Hay pros y contras para ambos:

Construir el tuyo propio es divertido y te ayuda a aprender más sobre la electrónica. Si construye el suyo propio, es más fácil montarlo en el estuche. El único problema es que si usa interruptores táctiles «clicky», entonces el controlador no se siente como si fuera real.

Puede utilizar la placa controladora original. Esta es una excelente opción porque se siente como un controlador original y es mucho más fácil de armar que la primera opción. Estos son a menudo difíciles de montar en un caso. Si desea hacer esto, consulte el siguiente paso para obtener un poco de información.

O puede reunirse en el medio y combinar el método 1 y el método 2. Haga su propio controlador (fácil de montar) y use estosInterruptores táctiles «blandos» de Mouser (se siente como el controlador original). Esta es la mejor opción, en mi opinión. Desafortunadamente, no encontré estos interruptores hasta que completé mi portátil, así que es una lástima. La próxima vez…

Para mi primer portátil, elegí la opción 1. Quería poder sentir realmente que los interruptores se están presionando. Si desea hacer la opción 2, consulte el siguiente paso. Para 3, solo usa la opción 1 pero con los interruptores blandos.

CÓMO FUNCIONA EL CONTROLADOR
Es bueno entender un poco cómo funciona el controlador. Si no lo cree así, salte este párrafo.
El controlador NES usa algo llamado registro de desplazamiento. Básicamente, esto toma las pulsaciones de los botones y las convierte en señales. Una vez que llegan a la NES, la NES los mira y descubre qué botones se están presionando, luego cambia el juego en consecuencia. Así es como el controlador NES puede tener 8 botones y solo usar 5 pines.
También debe saber que el registro de desplazamiento en el controlador NES usa «resistencias pull-up». Estas son resistencias que conectan cada uno de los pines de datos a un voltaje pequeño, de modo que cada pin esté en un estado «alto». Para enviar la señal, el registro tira del pin «bajo».
Ahora, ¿no te alegras de haber entendido eso? Construir el controlador será mucho más divertido ahora. 🙂

Dado que sería ridículo para mí escribir cada cable que necesita conectar, tendré que darle un esquema en su lugar. Es la penúltima imagen en este paso. Sin embargo, todavía puedo darte los pasos generales y algunos consejos:

PASOS GENERALES Desarma
el controlador NES. Espero que puedas hacer esto por tu cuenta.

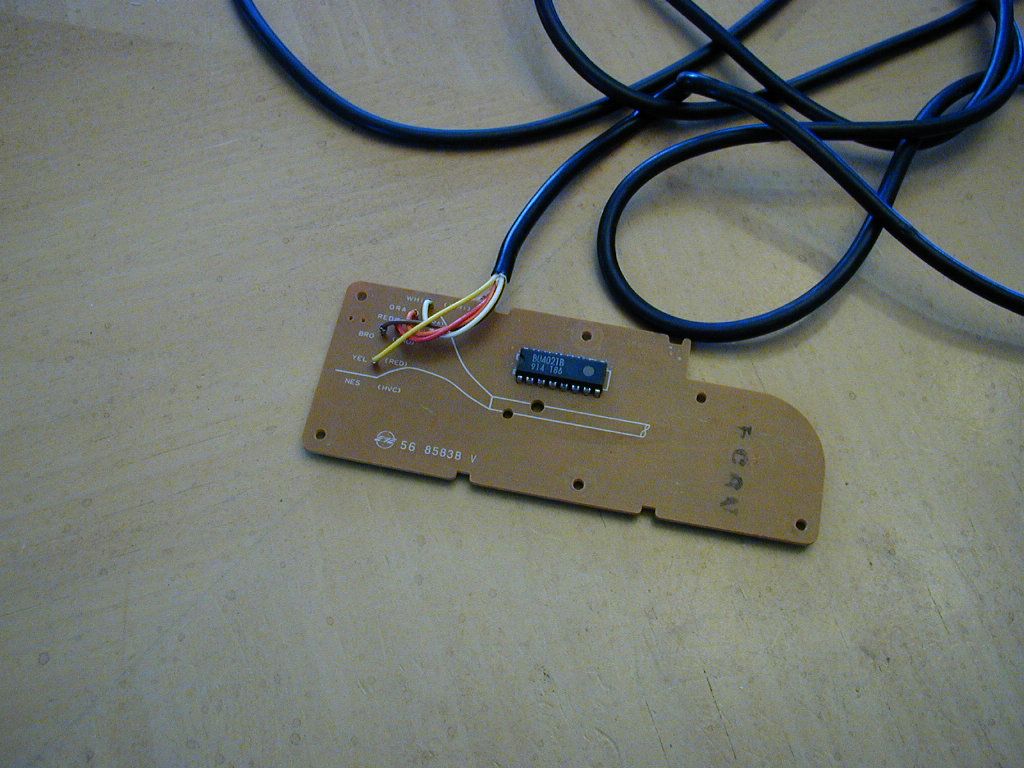

Desoldar el chip de registro de desplazamiento 4021 del controlador. ¡Ten cuidado de no sobrecalentarlo!

Corta un trozo de panel perforado con una navaja X-Acto y unos alicates. Marque la tabla perforada muchas veces donde quiera que se separe la tabla. Tome sus alicates y agarre justo al lado de la línea marcada, luego doble la placa perforada para romperla.

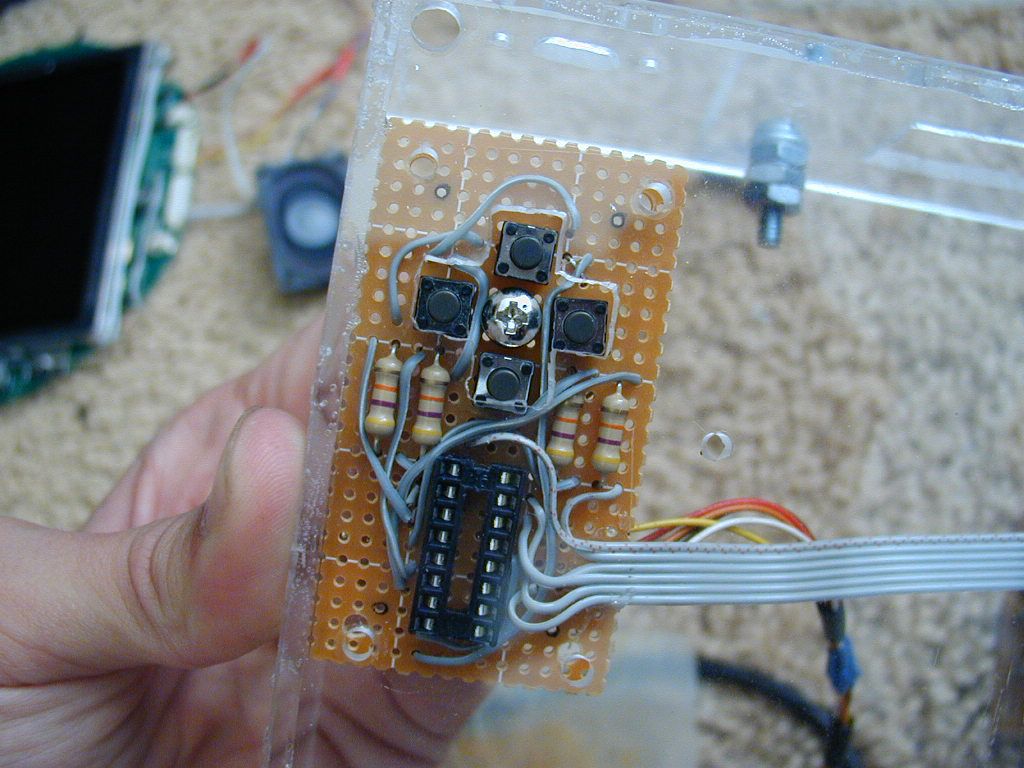

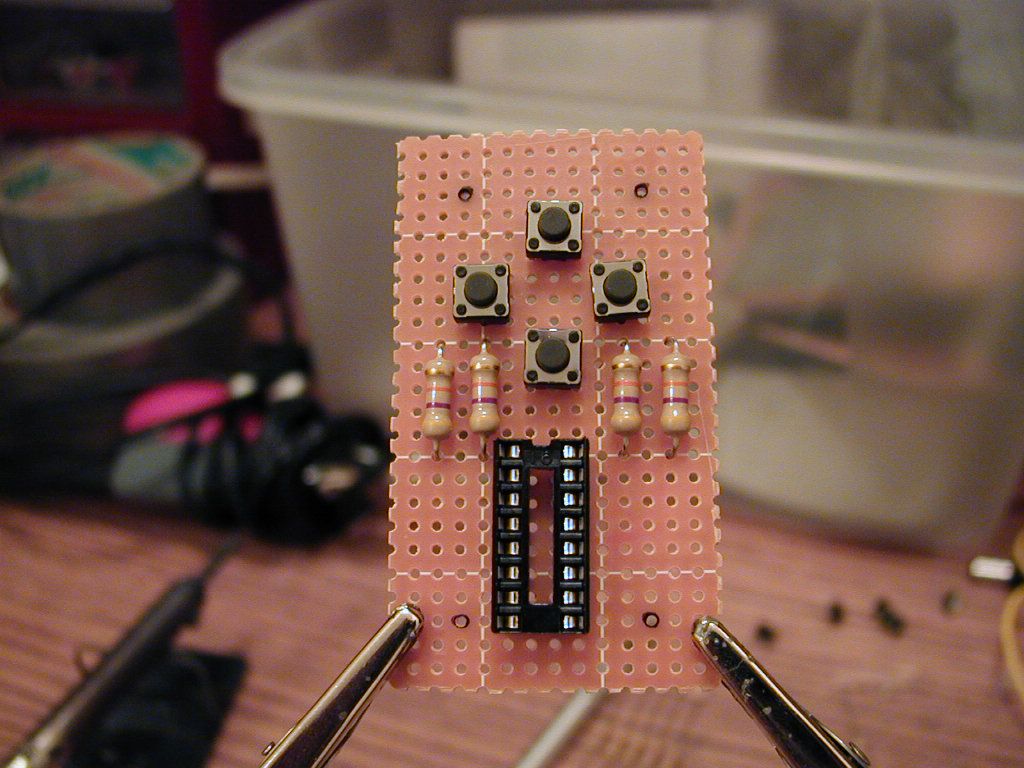

Coloque todas sus piezas en el perfboard y encuentre una configuración que sea funcional. Trate de hacerlo de modo que las resistencias estén cerca de los interruptores táctiles, algo que no pude hacer en la mitad del d-pad.

Suelde todas sus piezas. Asegúrese de usar el conector DIP de 8 pines. No suelde directamente el chip o corre el riesgo de quemarlo.

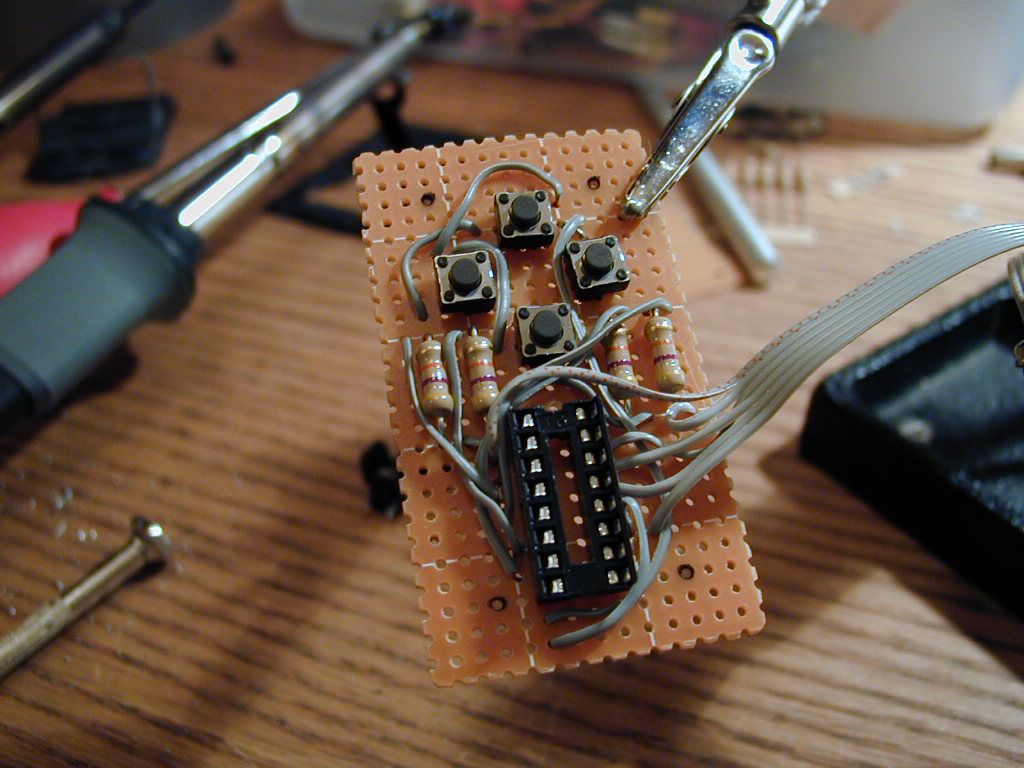

Comience a construir el circuito que se muestra en el esquema. Un lado del interruptor táctil está conectado a tierra, el otro lado está conectado al pin correcto en el 4021. Cada una de esas líneas tiene una resistencia conectada, el otro extremo va a +5v.

PRUEBA DEL CONTROLADOR
Una vez que tenga el d-pad a medio hacer, es posible que desee probarlo. El rojo, naranja, amarillo, blanco y marrón se refieren a los colores dentro del cable del controlador NES. Simplemente pele y suelde los cables en los puntos correctos, como se muestra en el esquema. Una cosa importante a tener en cuenta es que AMBOS pines marcados MARRÓN en el esquema deben estar conectados. No puede conectar solo uno, o no funcionará. Confía en mí, cometí ese error. Fue muy frustrante descubrir por qué mi controlador no funcionaba.

Inserte el chip, asegurándose de que esté orientado en la dirección correcta. Para mí, fue la muesca frente a los interruptores táctiles. Conéctelo a su sistema NES y pruébelo. Una vez que confirme que funciona, continúe y construya el tablero A/B y Start/Select.

CONSTRUYE LA OTRA MITAD
Utilice el mismo procedimiento para los botones A/B Start/Select con otra pieza de perfboard. Conecte las dos tablas con una pieza de perfboard. Una vez más, un lado de los contactos debe ir a tierra y el otro lado debe ir a los pines del 4021, cada uno con una resistencia pull-up. La última imagen muestra el pinout del 4021 y dónde conectar los cables del botón.

COLOCACIÓN DEL ENCHUFE DEL CONTROLADOR
Una vez que termine el controlador, tome uno de los juegos de cables que conectan los puertos del controlador dentro del NES y córtelo del puerto del conector. Soldarlo al controlador. Nuevamente, los colores coinciden con los que se muestran en el esquema. ¡Ya has terminado el controlador!

Lo que necesita:
Soldador
Alicates de punta fina
Cuchillo X-Acto

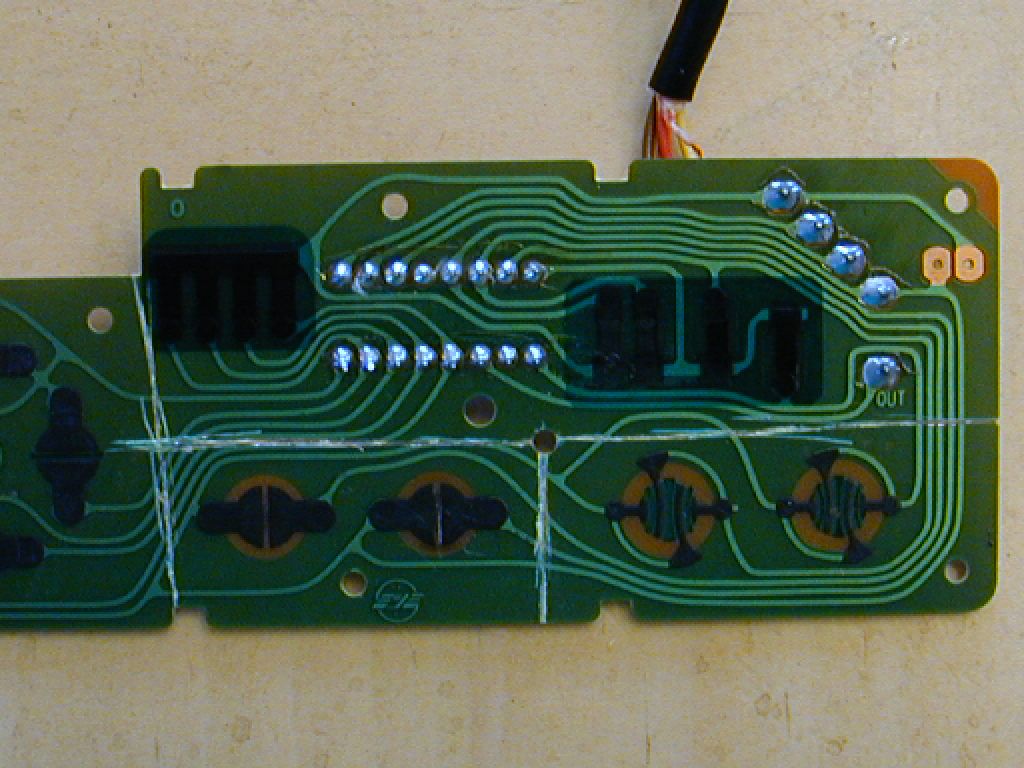

Para usar las placas de control originales, debe cortar las secciones de la placa y luego soldarles los cables.

Debe cortar la sección de botones A/B, la sección Iniciar/Seleccionar y la sección D-Pad.

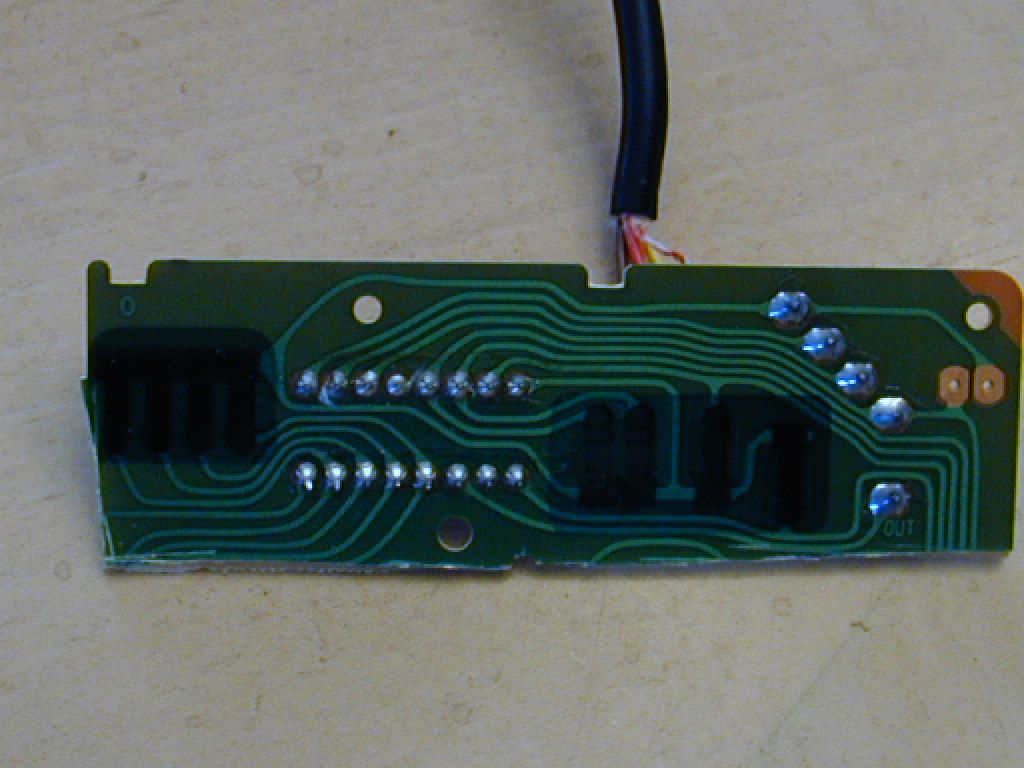

Usando su cuchillo X-Acto, marque los puntos que se muestran en la imagen.

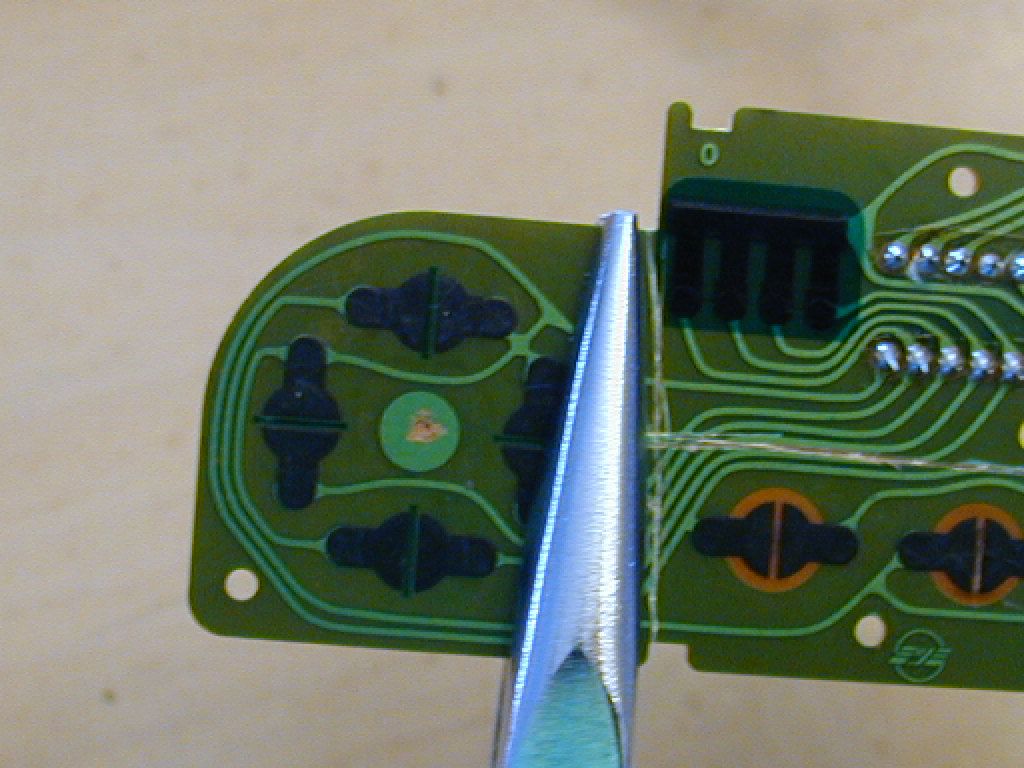

Use sus alicates de punta fina para romper cada sección de las tablas.

Raspe los rastros de color verde claro para que pueda ver el cobre debajo. Suelde sus cables a estos. Básicamente, desea extender las secciones de la placa del controlador.

Lo que necesitas:
Pistola de pegamento caliente
Algún tipo de espuma liviana (opcional)
4 botones A/B
del controlador NES Una cruz D-Pad del controlador NES Tarjeta de
plástico (una tarjeta de regalo funciona bien)
Cuchillo X-Acto
Una lima

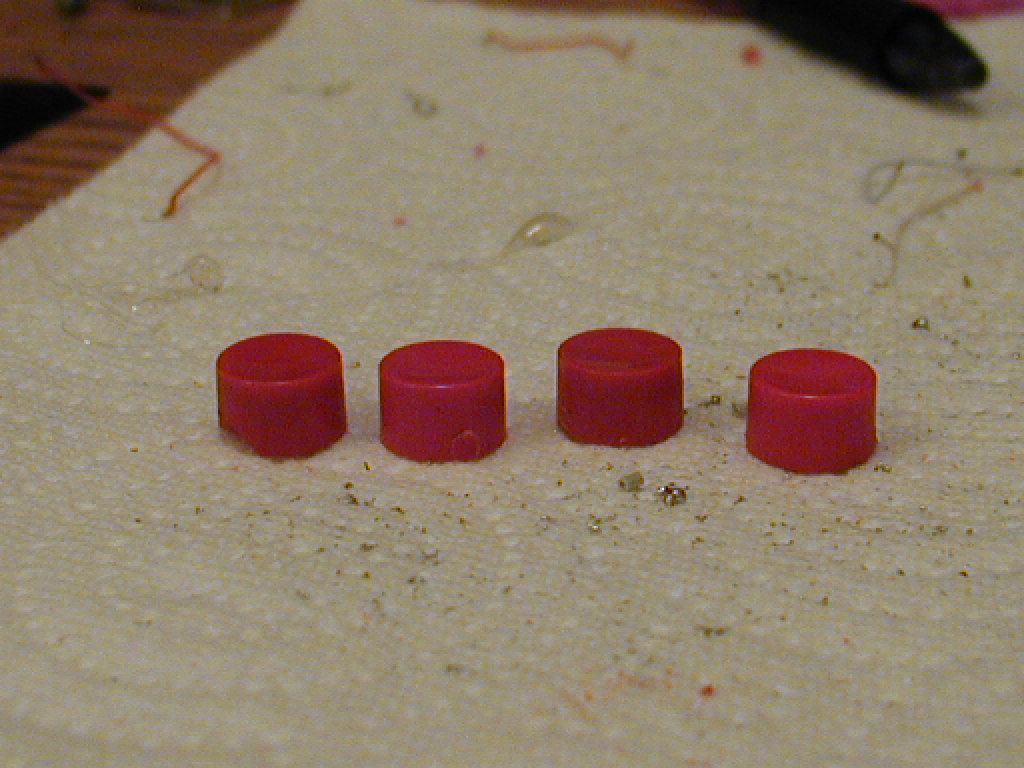

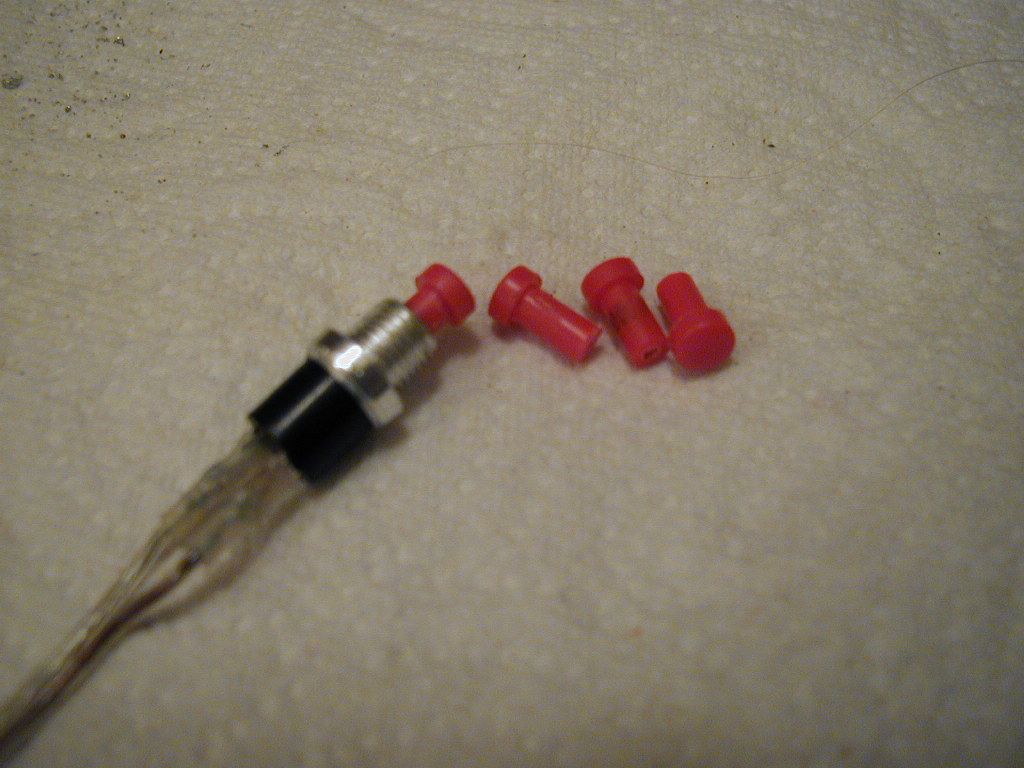

Con el controlador listo, hay que hacer los botones. Para los botones A, B, Start y Select necesitarás 4 botones A/B del controlador NES. Eres libre de usar los botones que quieras, estos son justo lo que quería usar.

QUITA LAS PESTAÑAS VIEJAS

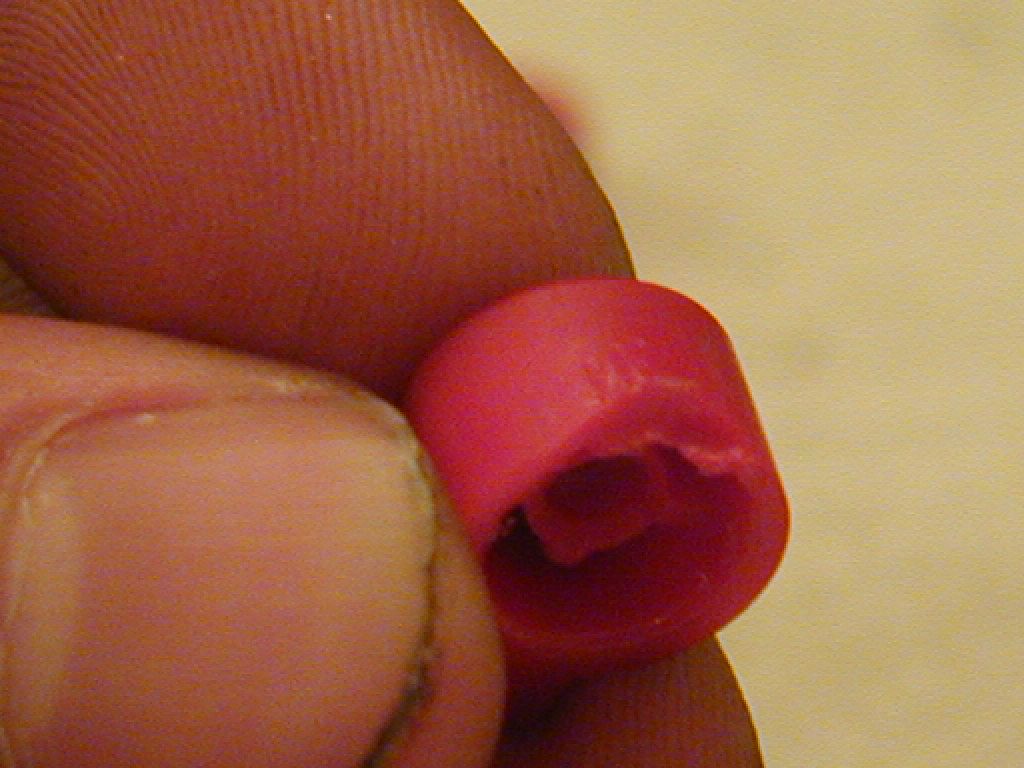

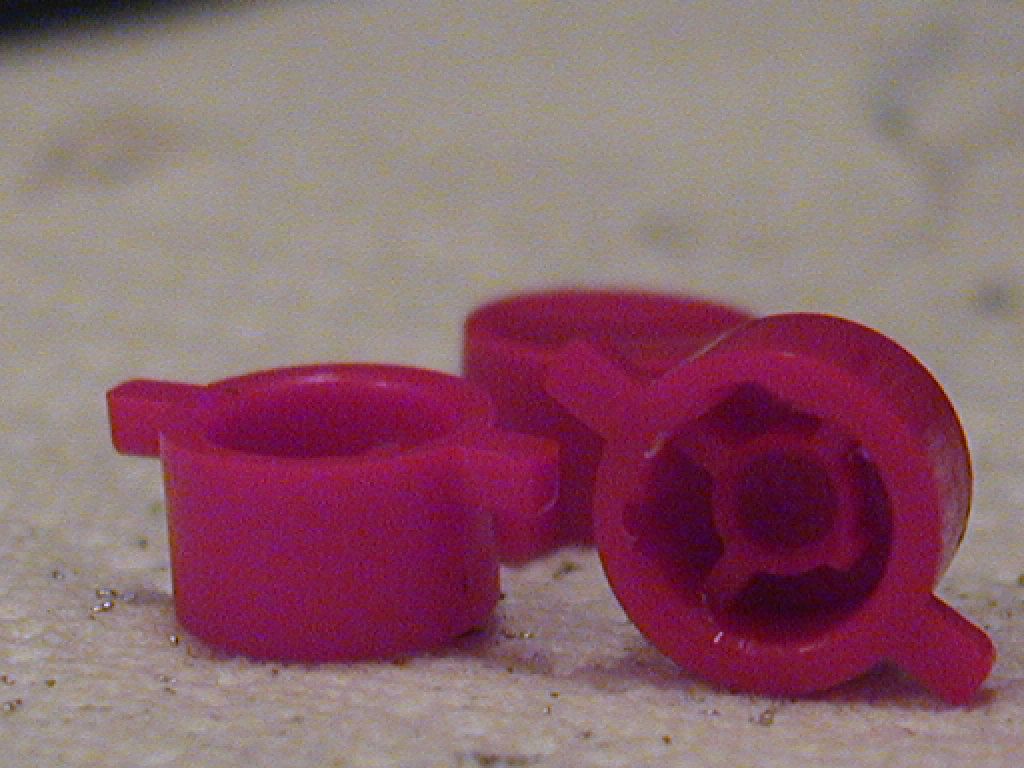

Para empezar, las pestañas de los botones eran demasiado gruesas. Había planeado de antemano qué grosor de plástico usaría (1/8″) y los botones estaban casi al ras con el acrílico. Entonces, primero, tuve que romper las lengüetas. Puede usar alicates de punta fina para esto, pero Como se puede ver en la foto 2, rápidamente me di cuenta de que no era una buena idea, así que usé una combinación de un cuchillo X-Acto y una lima para el resto

.
muestra todos los botones preparados correctamente (excepto el del extremo izquierdo ;P )
Ahora estás pensando: «¿Cómo van a permanecer los botones en el acrílico? ¡Se caerán de inmediato!» No te preocupes, lo planeé para eso. Consigue algún tipo de plástico delgado u otro material rígido. Usé una vieja tarjeta de regalo de Dell a la que le quedaban $1.78. Recorta tiras pequeñas y pégalas con pegamento caliente en la parte inferior de los botones. Ahora los botones no se caerán. 😀

PADDING
Ya que no pude usar esos interruptores táctiles «blandos» en mi controlador, quería agregar algo de relleno para que los botones pudieran presionarse un poco sin presionar el interruptor táctil. Encontré una vieja sábana de espuma que va encima de tu colchón y corté un poco. Lo pegué a la parte inferior de los botones.

Pegue otra pieza de espuma al D-Pad, ¡y listo con los botones!

Lo que necesita:
Algún tipo de enchufe de carga
Algún tipo de enchufe de A/V con al menos 3 contactos
Cable de A/V (construido en casa o de otro tipo)
Cable (el cable IDE funcionará)
Soldador
Interruptor DPST

Si tiene batería recargable incorporada baterías como yo, obviamente necesitarás un puerto de carga. Además, es posible que desee agregar una salida de A / V, donde puede conectar su portátil a un televisor más grande. No es necesario, pero es una característica muy agradable de tener.

USO DEL PUERTO DE CARGA
El puerto de carga se puede comprar fácilmente en Radioshack o encontrarlo en dispositivos electrónicos antiguos. No estoy seguro de cómo se llama, pero es un enchufe estándar. Necesitará el enchufe y el puerto, así que encuentre algunos. Obtuve el mío en un tablero viejo que tenía por ahí. Tenía un conector para auriculares y un puerto de carga. Se muestra en la primera imagen.

La soldadura para el puerto de carga es muy simple. Simplemente suelde un cable a tierra y otro al pin central del puerto. Puede saber cuál es cuál porque el lado conectado a tierra también estará conectado a muchos otros puntos de contacto. El pin central generalmente estará aislado. Puedes verlo en la tercera imagen.

DÓNDE CONECTAR LOS CABLES
El otro lado de los cables irá a tierra en la consola. El cable positivo, sin embargo, es una historia diferente y variará entre las personas. Para mí, fue a la línea de alimentación en mi circuito de protección de carga para las baterías de iones de litio, pero hablaremos más sobre eso más adelante.

CARGADOR
Para un cargador, cualquiera servirá. PERO SÓLO SI TIENE EL CIRCUITO DE CARGA para los iones de litio. NO PUEDES simplemente aplicar energía a las baterías para cargarlas. Nuevamente, si no sabe cómo usar correctamente las baterías de iones de litio, POR FAVOR use NiCD. Ejem. Como decía cualquier cargador sirve siempre y cuando suministre el voltaje correcto para el circuito de protección y sea positivo IN y negativo OUT.

HACIENDO EL PUERTO DE SALIDA A/V
Para la salida de A/V, necesitará un puerto tipo auricular con al menos 3 contactos, que es el tipo estándar. También necesita un conector para auriculares. Puede usar cosas hechas por la compañía, solo tiene que encontrar el pinout. No tenía ningún cable adecuado, así que hice uno yo mismo. Está en la foto 6.

Para preparar el conector de los auriculares, tuve que cortar las pistas en la PCB, porque uno de los contactos estaba conectado a tierra. Después de eso, la terminal de tierra tuvo que ser reconectada a tierra. Mira la imagen 3.

OPCIONAL: TOMA DE AURICULARES La
imagen 4 es si deseas usar ese puerto como una toma de auriculares real. Los canales de audio derecho e izquierdo están conectados, por lo que obtienes sonido en ambos auriculares, aunque el NES es mono.

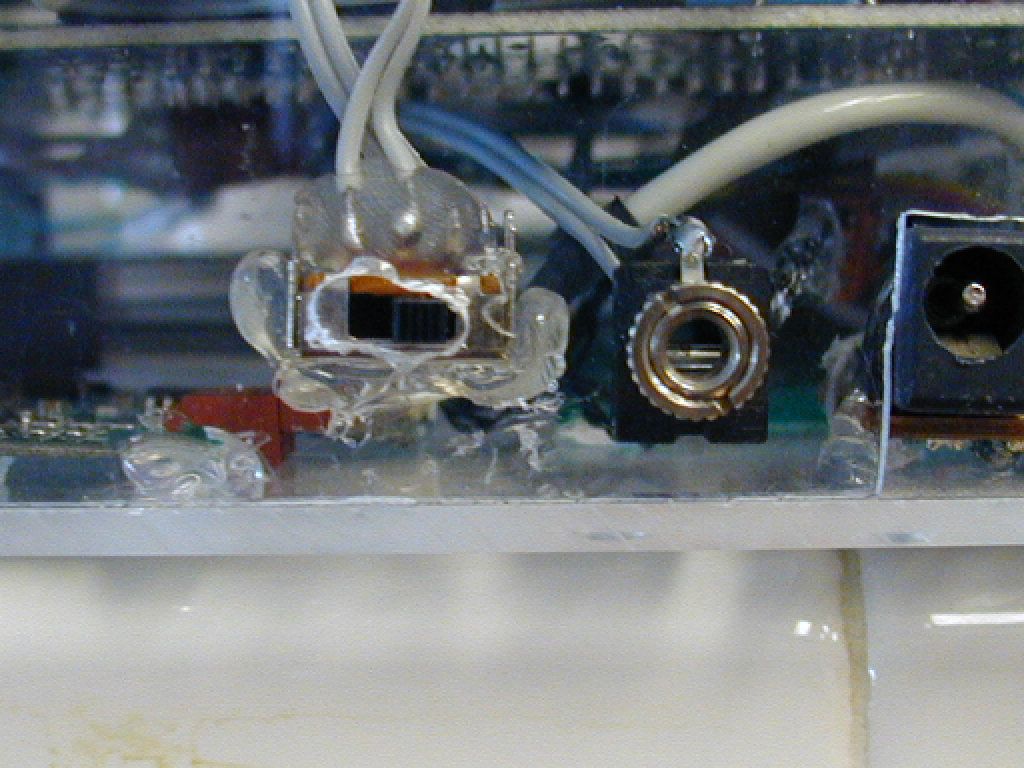

Una vez que los puertos de carga y A/V estén configurados, deberá agregar algunos cables. Soldé uno amarillo a la terminal de video, uno rojo al contacto de audio, uno negro a tierra y uno verde al puerto de carga. Vea la imagen 5.

INTERRUPTOR A/V
Si desea cambiar entre la pantalla interna y la pantalla externa, está bien. Esto significa que la imagen y el sonido estarán en la pantalla de PSone o en la pantalla externa, no en ambas a la vez. O bien, podría tenerlo para que la imagen se muestre en ambas pantallas a la vez. Para hacer eso, solo conecte los cables que se incluyen con la pantalla de PSone y use el cable oficial.

Fui con la opción uno. Por qué, no lo sé. Pero lo hice.
Necesita un interruptor DPST, que es de doble polo, tiro único. En inglés, eso significa que solo hay 2 posiciones de interruptor (izquierda o derecha), pero son dos interruptores en uno. Puede ver uno en la imagen 7.

CABLEADO DEL INTERRUPTOR DPST

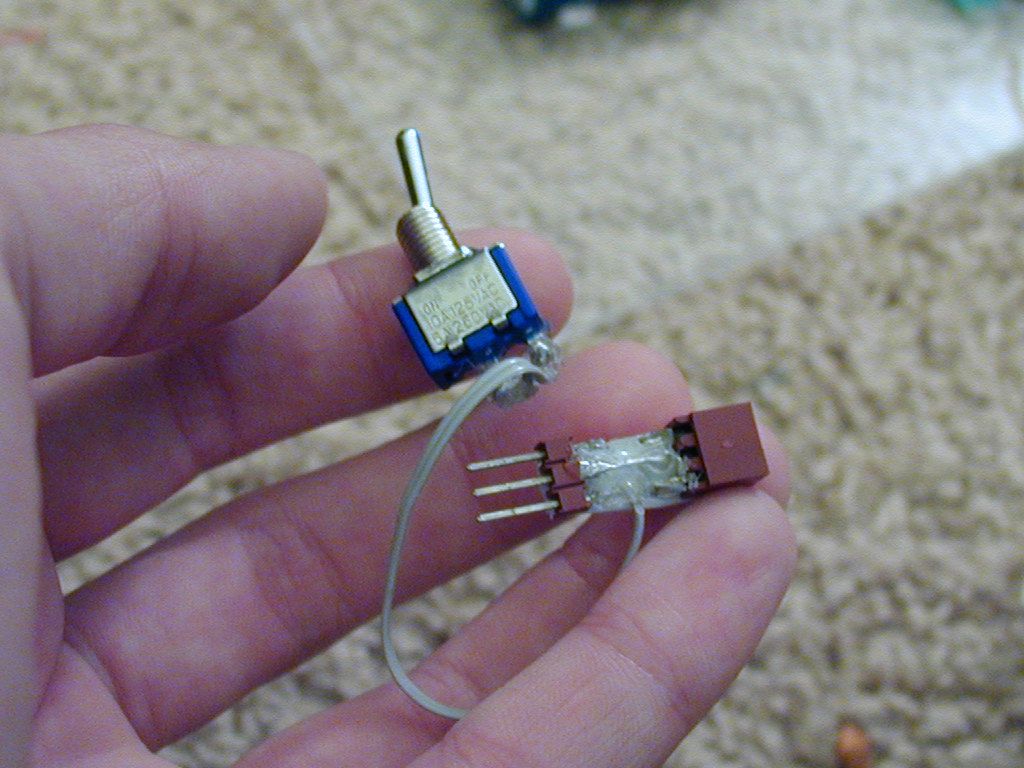

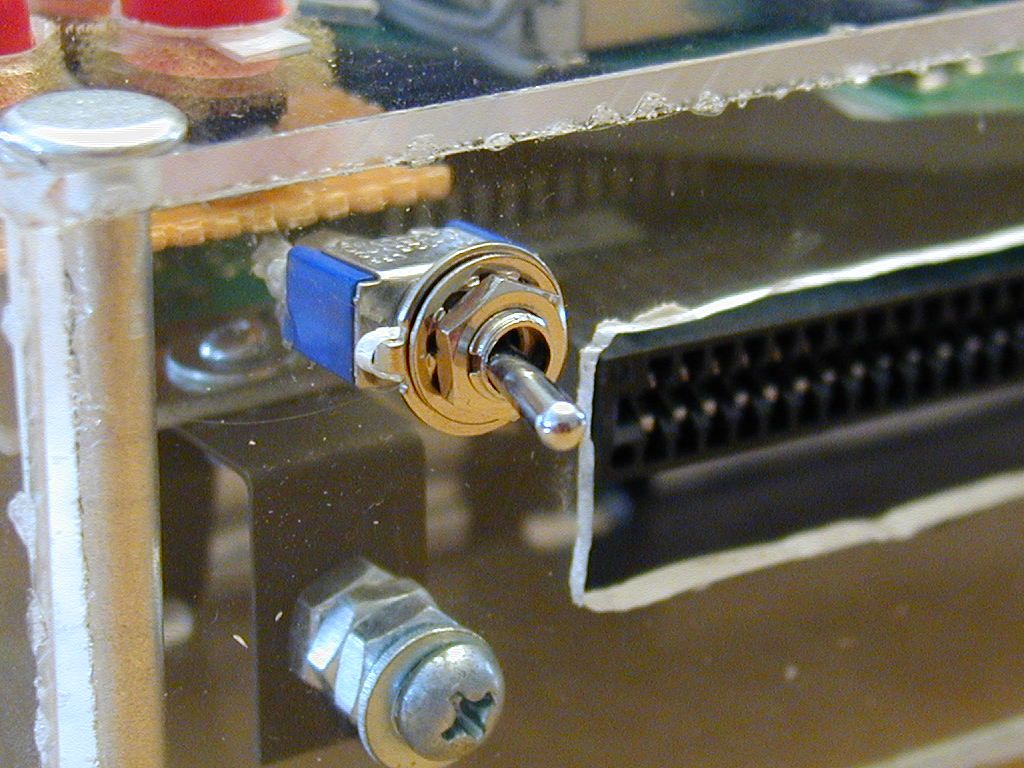

Para usar este interruptor, primero suelde el cable de SALIDA de audio de la NES a uno de los pines del medio. Suelde el cable de SALIDA de video de la NES al otro pin del medio. Es importante hacerlo bien. Ahora, en el lado del audio, hay dos contactos más, ambos a cada lado. Suelde el cable de audio de la pantalla (el cable de entrada de audio) a uno de los pines externos. Ahora tome el cable de audio del puerto de salida A/V y suéldelo al otro pin externo. Lo que tienes aquí es una configuración que toma el audio de la NES (pin central) y lo cambia al pin exterior izquierdo o al derecho. En este caso, uno de ellos es la pantalla de PSone y el otro es la salida de A/V.
Ahora debe hacer lo mismo con el video, pero DEBE ASEGURARSE de soldar el cable de video de la pantalla de PSone al MISMO LADO que el cable de audio de la pantalla de PSone. Lo mismo ocurre con la salida A/V. De lo contrario, tendrá video en una pantalla y audio en la otra o viceversa.

Asegúrate de hacer que todos los cables sean relativamente largos. Yo no hice esto, y luego hizo las cosas un poco más difíciles, así que no seas codicioso con el cableado. Cuando terminé de soldar, agregué un poco de pegamento caliente y una brida para que los cables no se despegaran por estar demasiado doblados.

Eso es todo por el puerto de carga y el conector A/V. ¡Ya te estás acercando! ¡Todo lo que queda por hacer es hacer el estuche y montar todo! ¡Estás tan cerca ahora!

Aquí está… La mayor parte de este proyecto. Aquí es donde todo se une. Este paso determina cómo se verá y se sentirá tu portátil al final. ¿Estás listo? Bueno, muy mal. Vamos a discutir las diferentes opciones de casos primero. 😉

Hay bastantes formas de presentar un caso.

CARCASA DE ESTÁNDAR: UNA CAJA BÁSICA
La opción de «estándar»: comprar algo básicamente prefabricado, como una caja de proyecto de Radioshack. Todo lo que tienes que hacer es cortar agujeros. Aquí hay una NES portátil bastante bonita que usa una gran caja de proyecto Radioshack. Se ve muy grueso.
Aquí hay una increíble marca portátil N64 de un estuche Lazer Doodle. Este es también un muy buen ejemplo del uso de Bondo. (Ver párrafo siguiente)

FRANQUEO – USO DE BONDO
Puedes hacer lo que llamamos «frankencasing». Aquí es donde usa Bondo (un relleno de carrocería de automóvil) para «pegar» cosas en su caja. Aquí hay un gran SNES portátil dentro de un controlador Dreamcast bondo’ed. (Desplácese un poco hacia abajo). Como puede ver, se ve horrible en este momento. El truco es seguir lijando el bondo para que quede suave y nivelado. Echa un vistazo a la última página para ver cómo se ve (casi) terminado. Aquí hay una guía para frankencasing.

LA CARCASA ORIGINAL DE LA CONSOLA
Puedes utilizar la funda original de la videoconsola. Para sistemas antiguos, esto es excelente porque generalmente hay mucho espacio para cosas adicionales como una pantalla, batería, etc. Aquíes un portátil N64 mal hecho. Es posible hacer unos que se vean más bonitos, esta persona simplemente no dedicó mucho tiempo al caso. ¿Ves lo importante que es hacer un buen caso?

POLYCASE.COM
Hay soluciones listas para usar en línea. No específicamente para portátiles, pero hay algunos buenos casos en línea en http://www.polycase.com/ . Dos casos populares para usar son el ZN-40 y el ZN-45 . Ambos son iguales, pero el ZN-45 es un poco más grueso, por lo que hay más espacio.
Aquí hay un portátil N64 de aspecto INCREÍBLE hecho con el estuche ZN-40. Desplácese hasta aproximadamente la mitad de la página para ver imágenes de esta bestia.

FORMADO AL VACÍO
El formado al vacío es una excelente opción. Puedes hacer increíblesportátiles de esta manera. ¡Se ven fabulosos! Aquí hay una excelente documentación sobre cómo hacer una mesa de formación al vacío. Tienes que comprobarlo.

CASOS DESDE CERO
Por último, puedes hacer tu propio caso desde cero, que es lo que elegí hacer. Medí todas mis piezas, hice planos y pedí a una empresa local de plásticos que me cortara las láminas acrílicas. Luego los pegué con un tipo especial de pegamento para plásticos. Verás en el siguiente paso cómo hacerlo tú mismo.

Esos son todos los tipos de casos que se me ocurren. Estas son solo categorías generales. Elige qué tipo de caso quieres hacer y echa un vistazo a una guía. O, si elige la última opción, continúe con el siguiente paso y vea cómo hice mi caso.

Lo que necesita:
Una Dremel con una broca para cortar plástico
Cinta (la cinta pato funciona muy bien)
Piezas acrílicas para su estuche (vea el siguiente párrafo)
Un buen juego de limas. Obtenga uno cuadrado, también, esos son geniales para los ángulos correctos en la cruz D-Pad.

OBTENER EL PLÁSTICO
Para hacer este tipo de fundas, primero hay que medir todas sus piezas para saber el ancho y alto de las mismas. Luego, apílalos todos y encuentra la profundidad. A continuación, puede hacer que una empresa local de plástico corte las piezas por usted. Para mí, el ancho de los paneles delantero y trasero era de 8,5″ x 6″, los paneles superior e inferior eran de 8,5″ x 2″, y los paneles izquierdo y derecho eran de 5 3/4″ x 2″. Eso da un portátil con unas dimensiones aproximadas de 8.5″x6″x2.5″. Podría haber sido más delgado, pero la compañía de plásticos solo los cortaba a 2″ porque tenían «miedo de cortarse los dedos». Oh bien. 2″ todavía es muy cómodo de sostener. Una nota sobre el plástico. Descubrí que 1/8″ era lo mejor. 1/16″ era demasiado delgado y endeble y 1/4″ era demasiado grueso para trabajar con él.

También puede pedir plástico en línea y cortarlo usted mismo. Aquí hay un buen sitio web que vende estireno (un nombre elegante para acrílico que es un nombre elegante para plástico. ¿No te sientes educado ahora?).

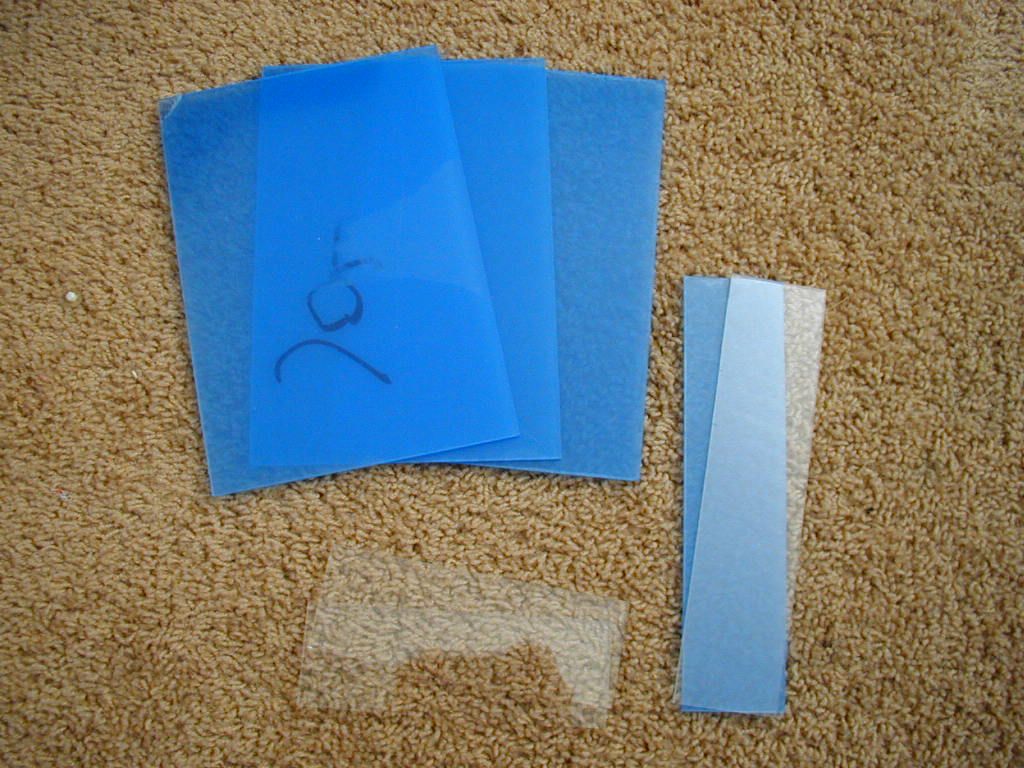

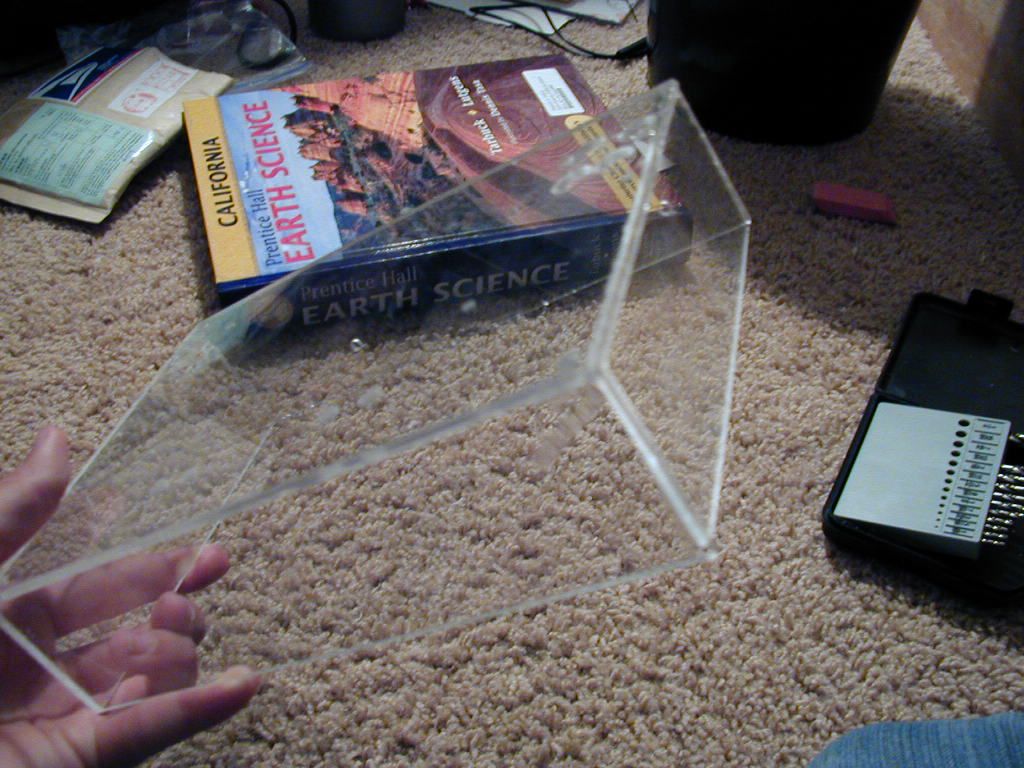

Volver sobre la pista. La primera imagen muestra las piezas exhibidas con orgullo en la alfombra de mi dormitorio. La razón por la que son azules es porque vienen con una lámina protectora para que no se rayen. Como puede ver, ya los saqué de los paneles izquierdo y derecho y uno de los paneles superior/inferior. 🙂

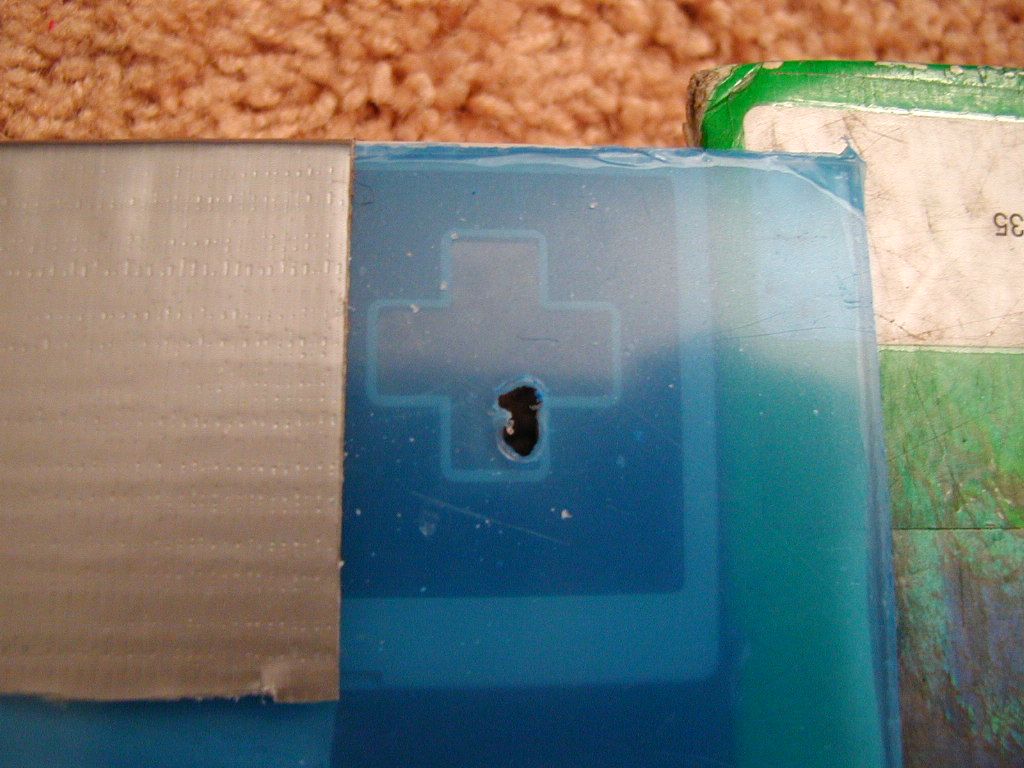

HACIENDO EL AGUJERO DEL D-PAD Ya
tienes tu plástico, pero ¿ahora qué? Aquí viene la parte aterradora: hacer el agujero D-Pad. Habrás notado que tengo tres piezas delanteras y traseras. Buen trabajo, Sherlock. Pedí un extra por si me equivocaba. 😉

¡UTILICE LA BROCA DREMEL ADECUADA!
Saca tu fiel Dremel y una broca para cortar plástico. No quería ir a comprar una broca nueva, así que usé lo que venía con mi Dremel. Como se puede ver en la última foto, no salió tan bien. La próxima vez compraré la broca adecuada.

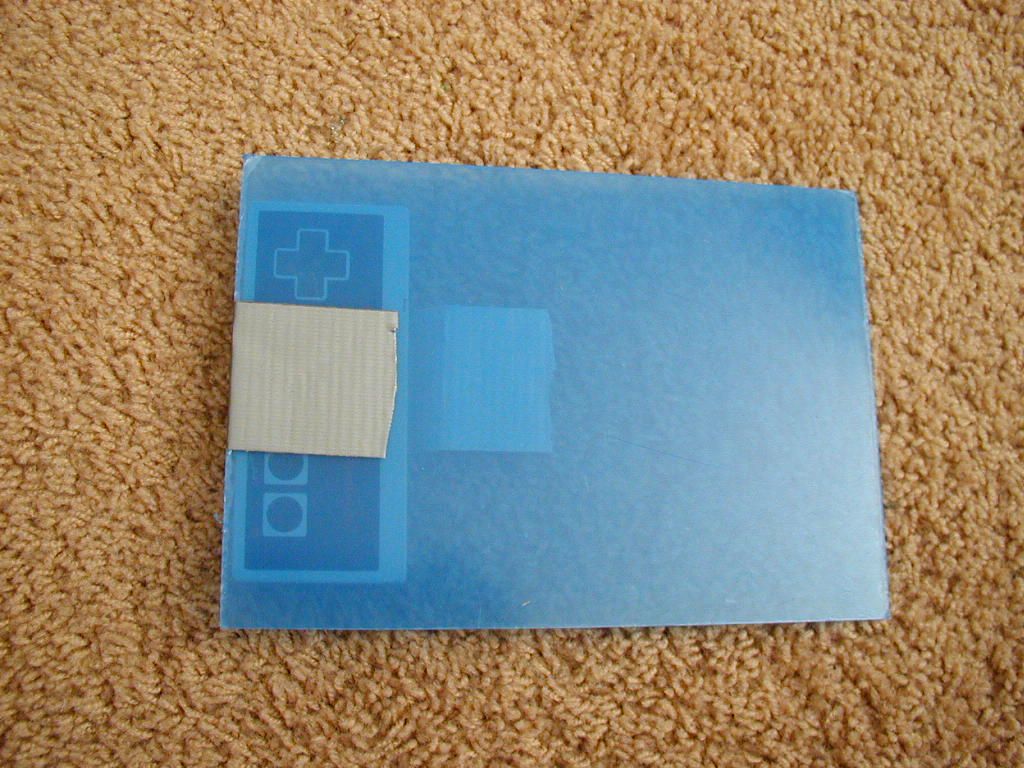

Tome la caja del controlador NES y péguela donde desea que esté el D-Pad. Vamos a usar el agujero original del controlador como plantilla para el nuestro. (Imagen 2)

LEVANTAR EL PLÁSTICO
Apoye el plástico en algo para que cuando lo atraviese, no corte lo que esté debajo del plástico. Usé algunos libros de texto escolares. (¡Finalmente, un uso para esos!) Usé otro para sujetar el plástico. Ver imagen tres.

Encienda su Dremel a la velocidad adecuada para su broca de corte de plástico. Bájelo lentamente hasta el centro de la plantilla y taladre hasta el final, de modo que cree un «agujero inicial». Ayuda si inserta la broca en ángulo.

CORTE ALREDEDOR DE LA PLANTILLA
Con cuidado comience a cortar alrededor del interior de la plantilla D-Pad. No vayas hasta el borde, solo ve por dentro. Lo archivaremos más tarde.

LÍMELO
Continúe hasta que haya recorrido todo el contorno de la plantilla y haya cortado la forma aproximada. Ahora, tome la lima y lije los puntos ásperos. Haga que el acrílico quede al ras con la plantilla. Intenta que sea exactamente del mismo tamaño.

PRUEBE EL AJUSTE
Una vez que esté satisfecho con el orificio, quítese la plantilla y pruebe el ajuste de la cruz D-Pad. Si encaja, ¡genial! Si no entra, intenta otra vez con el archivo. Si está demasiado flojo, es posible que deba volver a hacerlo en la pieza extra de acrílico. Una vez que consigas que el D-Pad encaje correctamente, debes cortar los botones A/B y Start/Select.

HAGA LOS DEMÁS AGUJEROS PARA LOS BOTONES
Para cortar los agujeros para los otros botones, debe tomar la placa del controlador que construyó anteriormente y mantenerla en su lugar debajo del acrílico. Al igual que el D-Pad, colócalo donde quieras que estén los botones.

Tome un Sharpie y haga el centro de los interruptores táctiles. Tome una broca APENAS más grande que los botones A/B y taladre los agujeros. No tengo foto de esto, lo siento.

No tenía una broca lo suficientemente grande, así que tuve que improvisar. Perforé un agujero con la broca más grande que tenía, luego usé la piedra de amolar de óxido de aluminio que venía conmigo Dremel (la broca naranja circular que usaba para difundir mis LED) y corté los agujeros con eso. Desafortunadamente, no fui lo suficientemente cuidadoso y cometí algunos errores estéticos, como algunos rasguños en la carcasa. No es gran cosa, pero hay que tener cuidado con esas cosas.

Lo que necesitas:
tus piezas de acrílico (incluida la que tiene los ojales cortados)
Pegamento acrílico
Paciencia y un lugar para que se fije el pegamento

Ahora, cuando armé esto, estaba en la casa de mi papá y no tenía mi cámara. Lo siento mucho. 🙁 Lo máximo que puedo proporcionarle son imágenes completas e instrucciones. Ah, y una cosa más. Asegúrese de quitar la lámina protectora antes de pegar las piezas de acrílico.

Coloque la pieza frontal boca abajo sobre una paño suave

Tome una de sus piezas superior/inferior y extienda pegamento en el lado inferior de la misma. Presiónela sobre el panel frontal.

Antes de que el pegamento se endurezca, tome una de las piezas izquierda/derecha y ponga pegamento en la parte inferior y lateral. Presiona la parte inferior sobre la placa frontal y el lateral sobre la otra pieza que acabas de pegar. De esta manera, puedes asegurarte de que las piezas estén en ángulo recto.

Pegue las otras dos piezas de la misma manera. ¡NO PEGA EN EL PANEL TRASERO! Si haces esto, no puedes poner cosas dentro. Duh. 😛

Espere 24 horas para que se seque y cure antes de seguir trabajando en él.

Lo que necesitas:
La pantalla
4 tornillos pequeños que encajan en los agujeros de la pantalla de PSone
Sharpie (cualquier color)
Taladro con broca pequeña

¡Esto es todo! Estás muy cerca de terminar ahora. ¿No estás emocionado? ¡Lo soy, porque casi he terminado de escribir este Instructable! ¿¡Sabes cuánto trabajo fue!? ¡Comencé esto hace unos 3 meses y trabajé en él varias veces a la semana! ¡Tomó una eternidad, hombre!

Ejem. Ahora es la parte donde instalas todo dentro de la caja. Empecé por la pantalla, porque era la parte más baja de la carcasa.

HACER BOTONES DE VOLUMEN Y BRILLO

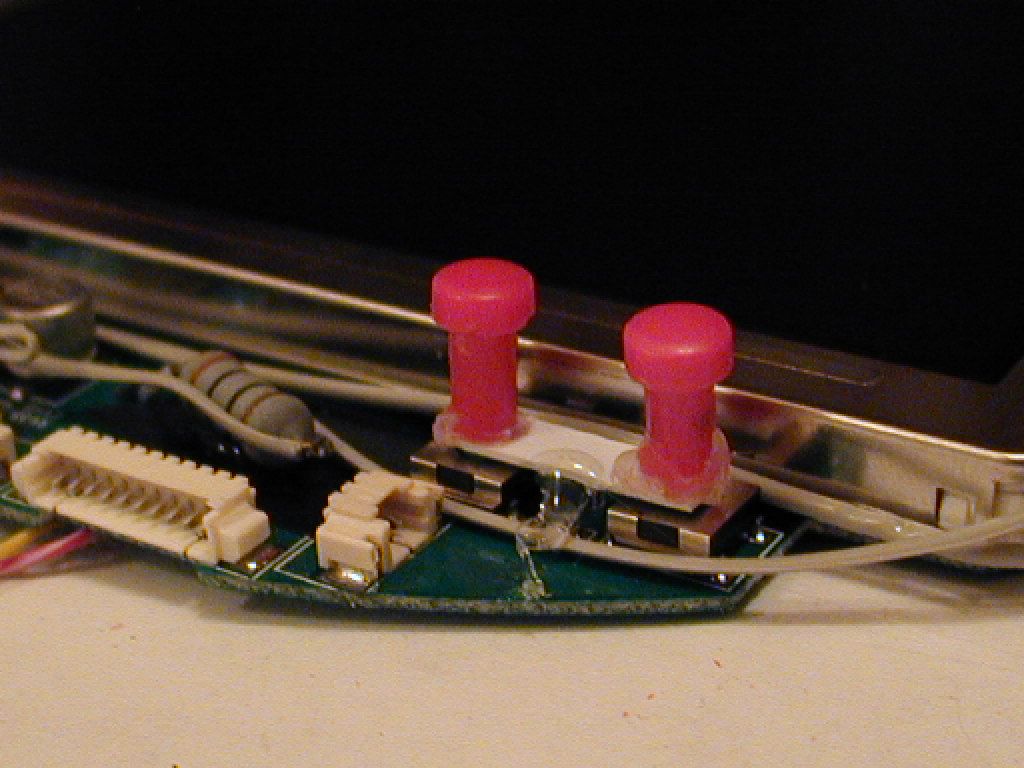

Necesitas hacer botones para el control de brillo y el control de volumen. Usé algunos interruptores viejos de Radioshack que tenía por ahí y saqué la parte del botón rojo. Ver imagen uno.

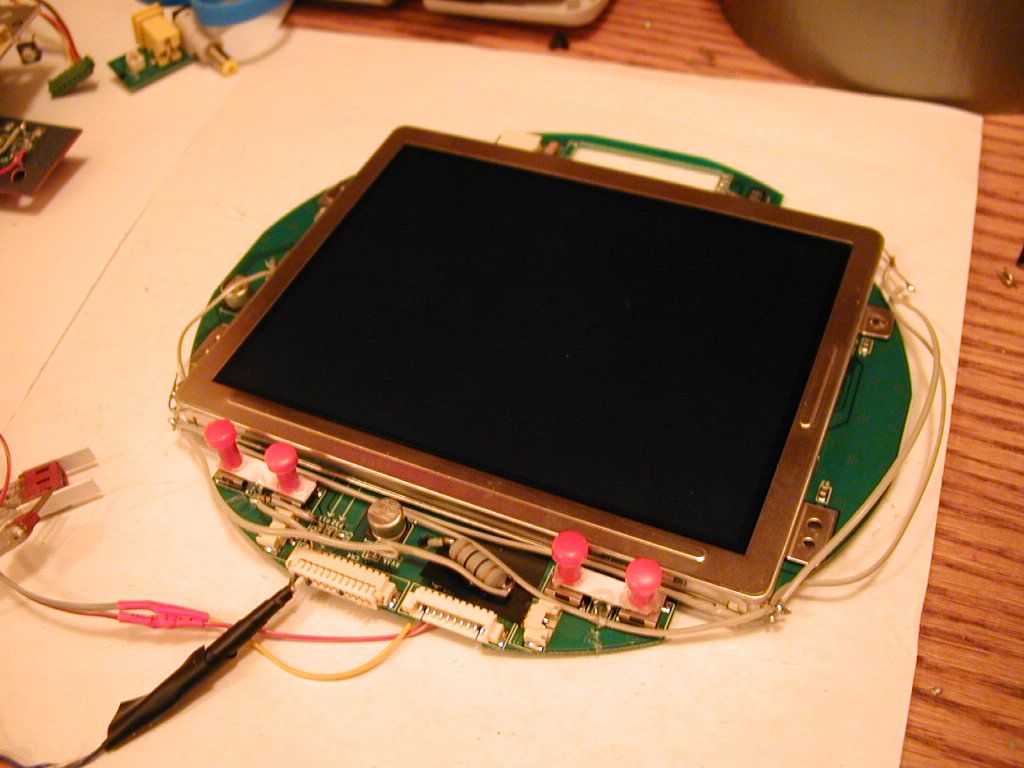

Los pegué a pequeños pedazos de tarjetas de regalo y luego los pegué a la pantalla. Ver fotos dos y tres.

LIMPIAR EL PLÁSTICO
Tome una toalla de papel húmeda y limpie el interior del plástico donde va a colocar la pantalla, luego séquelo. Desea que esta parte esté completamente libre de polvo y escombros, o aparecerá más tarde. Es posible que también desee limpiar la pantalla real. Por supuesto, esto suponiendo que está utilizando un caso transparente. Si no lo está, tendrá que cortar un agujero para la pantalla.

COLOQUE LA PANTALLA Y MARQUE LOS AGUJEROS
Mida con una regla (o visualícelo como lo hice yo) para encontrar el centro de su caja y coloque la pantalla allí. Asegúrate de que no esté en ángulo. ¡No querrás que la pantalla esté torcida!

Usando el Sharpie, marque dónde están cada uno de los cuatro agujeros. Trate de hacerlo lo más exacto posible. Asegúrate de marcar también dónde están los ojales.

TALADRE AGUJEROS PARA TORNILLOS Y BOTONES
Usando la broca más pequeña que tenga, taladre justo donde marcó con ese Sharpie. Si el orificio es demasiado pequeño, vaya al siguiente tamaño de broca. Solo desea hacer los agujeros tan grandes como sus tornillos, tal vez medio milímetro más grandes. Luego taladre los agujeros para los botones de la pantalla, de la misma manera que arriba.

ATORNILLA LA PANTALLA
Atornilla la pantalla. No lo aprietes demasiado, de lo contrario, doblarás innecesariamente la placa base. Simplemente apriete todos los tornillos en sucesión y verifique que el tablero esté plano. Simplemente apriete los tornillos a mano.

COMPRUEBE SI HAY POLVO DEBAJO DE LA PANTALLA
Da la vuelta a la carcasa y comprueba si hay algo (polvo, fragmentos de plástico, etc.) debajo de la pantalla. Si lo hay, y es lo suficientemente grande como para molestarte, desmóntalo y limpia el plástico. ¡No confunda los escombros del exterior con los del interior!

Lo que necesitas:
La placa del controlador que hiciste antes
Los botones
Tornillos (usé 6)
Sharpie
Taladro con broca del tamaño de tus tornillos
Espaciadores

Quieres poder JUGAR el juego, ¿verdad? Bueno, ¡entonces probablemente deberías poner un controlador!

Descubrí que las placas del controlador eran LIGERAMENTE más altas que la pantalla de PSone. Por lo tanto, estos van después de la pantalla. Cometí el error de poner el controlador primero y me obligué a hacer mucho trabajo extra.

Desea colocar el tablero en el lugar correcto y taladrar los agujeros, luego use tornillos para sujetarlo. Sin embargo, una cosa es diferente con esto. Con el controlador, debe separarlo de la carcasa para que los controles funcionen correctamente.

MARQUE Y PERFORE LOS AGUJEROS

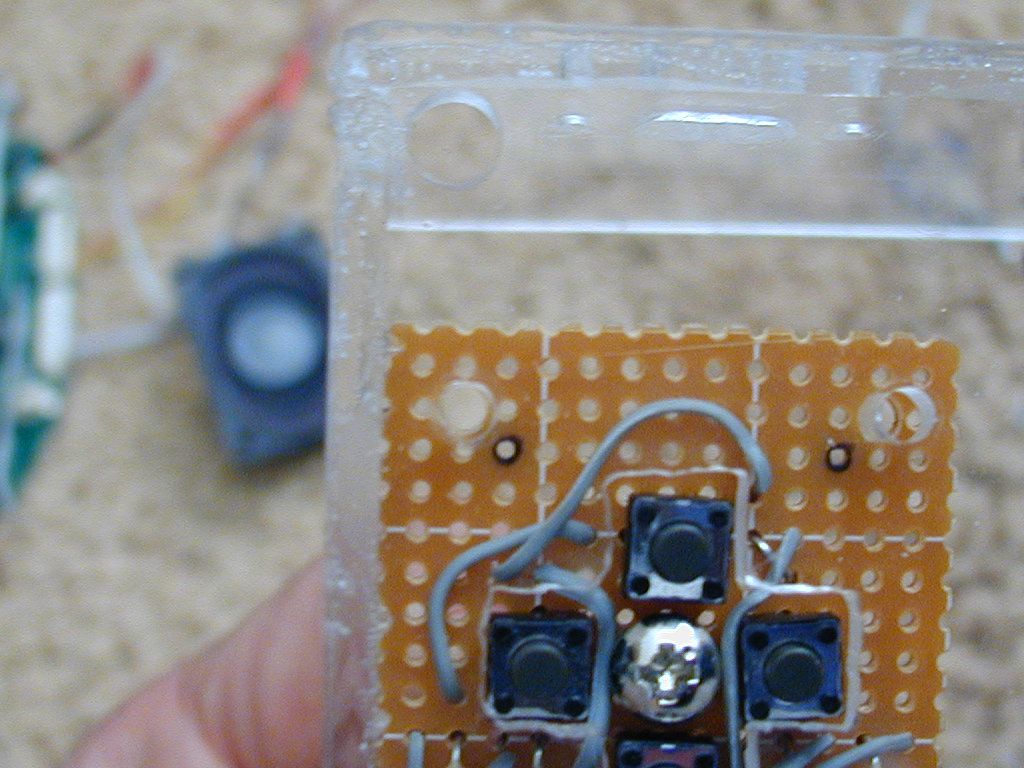

Comience marcando y perforando sus agujeros. Sostenga la sección del D-Pad centrada en el orificio y use un Sharpie para marcar las ubicaciones de los orificios, luego taladre. Misma idea que la pantalla. Descubrí que el tablero de la pantalla estaba en el camino. Así que tuve que usar solo tres tornillos. Para mantener el otro lado simétrico, también usé tres tornillos.

INSTALACIÓN DE LOS TORNILLOS

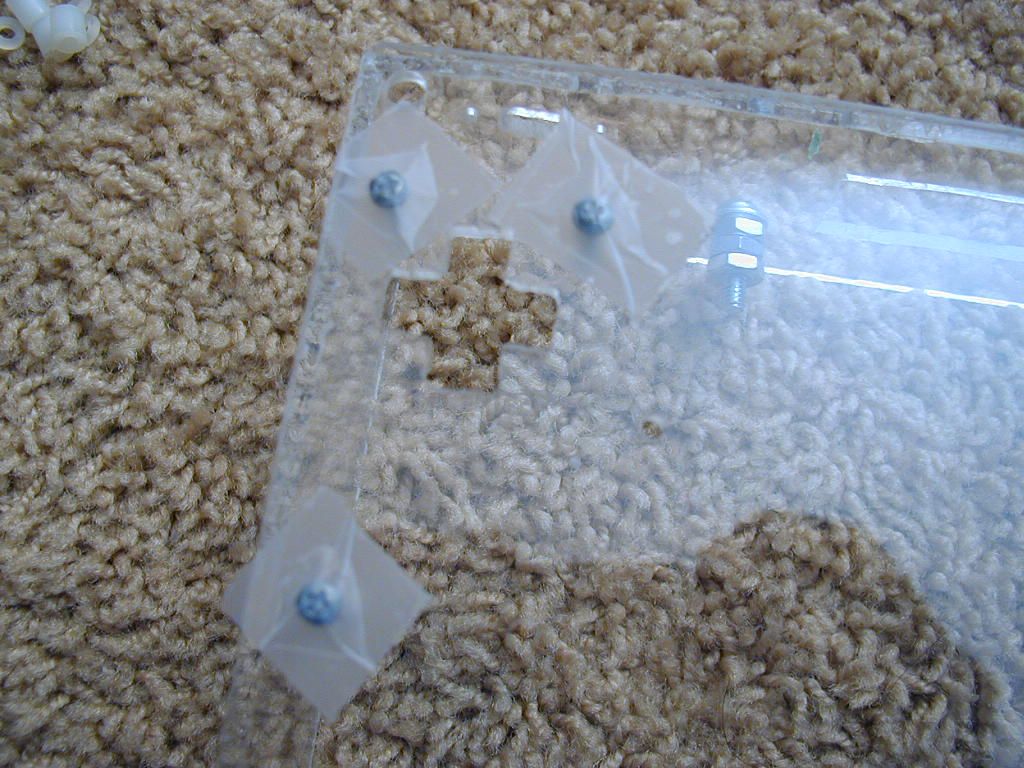

Tome sus tres tornillos y colóquelos a través de los agujeros en la caja. Pégalas con cinta adhesiva para que no se caigan cuando le des la vuelta al estuche.

INSTALE Y AJUSTE LOS ESPACIADORES
Voltee la caja y coloque la misma cantidad de espaciadores en cada tornillo. Coloque el D-Pad en el orificio y coloque la placa D-Pad en los tornillos. Sostenga el tablero D-Pad en su lugar mientras voltea la carcasa. Compruebe el ajuste del D-Pad. ¿Utilizó demasiados espaciadores o muy pocos? ¿Se necesita mucho movimiento del D-Pad para presionar el botón de casi ninguno? Ajuste la cantidad de espaciadores hasta que encuentre una altura que le guste. Además, intente ajustar el tornillo que instaló en el tablero anteriormente con unos alicates de punta fina.

Una vez que tenga el D-Pad como le gusta, instale las tuercas para los tornillos. Apriétalos y haz otra prueba con el D-Pad. Ajuste el tornillo si es necesario.

Repita el procedimiento para el otro juego de botones.

Lo que necesita:
Tornillos de la placa NES
(y sus tuercas)
Soportes pequeños en ángulo recto
Arandelas para sus tornillos
Taladro con brocas
Dremel con broca para cortar plástico
Pistola de pegamento caliente

INSTALE LOS SOPORTES PARA SOSTENER LA PLACA
Para sujetar la placa NES, necesitaba algún tipo de pequeño soporte en ángulo recto. Por suerte, mi ferretería tenía unas que se adecuaban a mis necesidades.

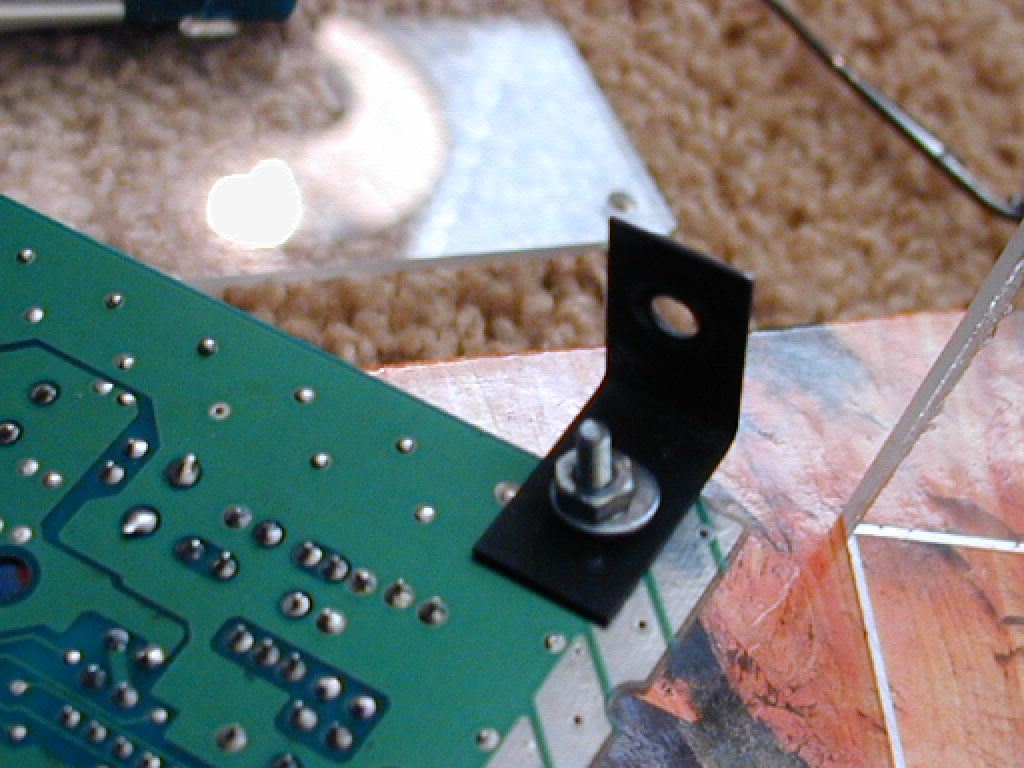

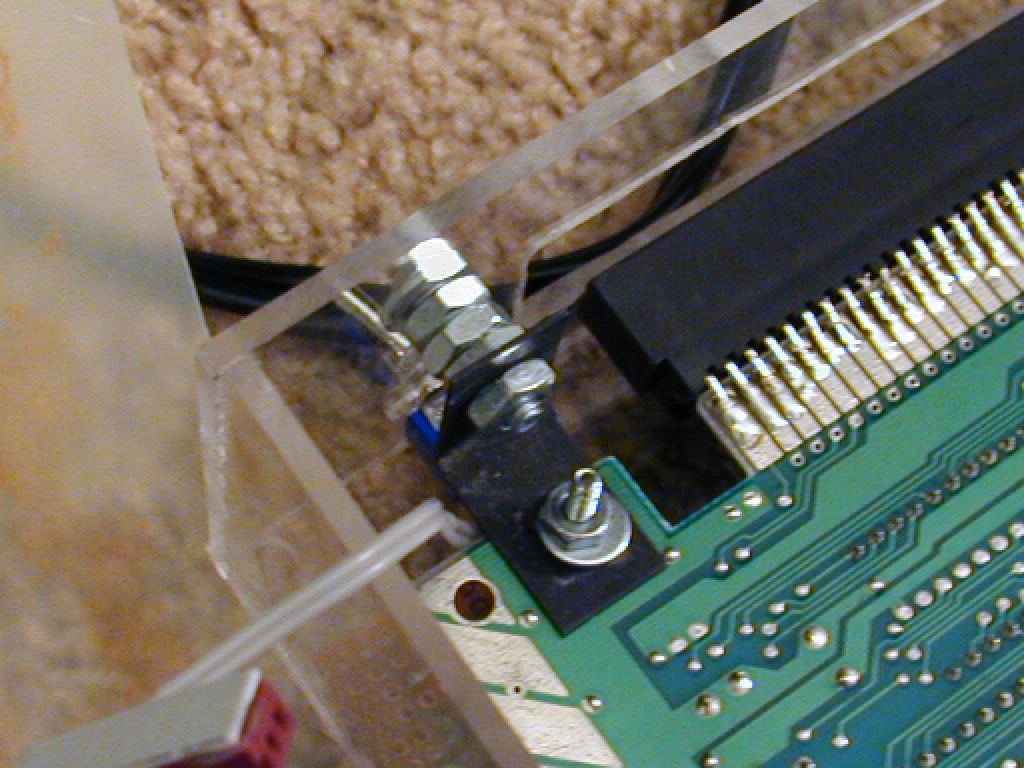

Instale los soportes de ángulo recto en los orificios que ya estaban en la placa NES. Ver imagen uno.

MARQUE LOS AGUJEROS DEL SOPORTE EN ÁNGULO RECTO
Coloque un trozo de cartón sobre los componentes existentes y coloque la placa NES encima. Marque dónde están los orificios en los soportes de ángulo recto, luego taladre para que coincidan con el diámetro de los tornillos que usará. El motivo del cartón es separar la placa NES del resto de las cosas. No lo quieres demasiado cerca o las cosas pueden quedar cortas, demasiado lejos y tienes mucho espacio desperdiciado.

INSTALE TEMPORALMENTE LA PLACA NES

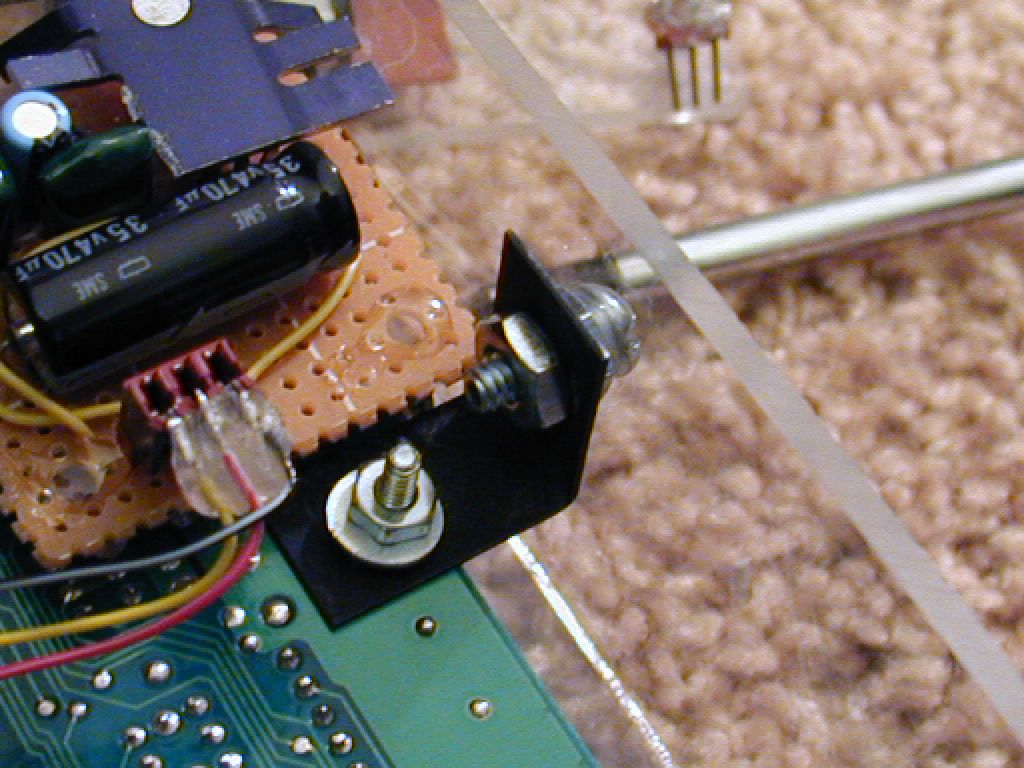

Usando tornillos y tuercas para espaciadores (no pude encontrar espaciadores de ese tamaño), instale la placa NES. Es una buena idea usar arandelas para esto, porque habrá MUCHA presión en estas áreas. Mira las fotos, lo explican mejor que yo.

Probablemente haya notado que no hay un orificio para la ranura del cartucho. Bueno, tome un juego de NES (asegúrese de que la placa NES ya esté instalada) y sostenga la parte inferior firmemente en la parte superior de la caja, justo encima de la ranura del cartucho. Use un Sharpie para trazar alrededor del cartucho NES. Retire el cartucho y verifique dónde marcó su Sharpie. ¿Está centrado DERECHO sobre la ranura del carrito? Si no, usa un borrador escolar rosa para quitar el Sharpie y hazlo de nuevo.

DESMONTAR EL PORTÁTIL
Ahora, aquí viene la parte divertida. (En realidad no, esta parte apesta). Desmonta tu portátil hasta ahora. Sí, eso es correcto. Saque la placa NES, las placas controladoras y la pantalla. Necesitas la caja vacía de nuevo. Consigue un trozo de cartón del tamaño del interior de la caja y mételo allí. Desea proteger el área de la pantalla mientras está Dremeling y archivando.

CORTE EL ORIFICIO DEL CARTUCHO
Consiga su Dremel con la broca para cortar plástico y comience en el orificio de la ranura del cartucho. Utilice el mismo procedimiento que el agujero D-Pad. Comience en el medio, luego vaya al exterior. Dremel justo dentro de las marcas que hiciste.

LIMAR EL AGUJERO HACIA ABAJO
Una vez que haya cortado el plástico, tome su archivo y alise el agujero. Utilice una lima cuadrada para las esquinas. Compruebe constantemente el ajuste del cartucho NES. Una vez que crea que ha terminado, instale la placa NES pero nada más. Conecta el cartucho (¡asegúrate de que esté en la dirección correcta! (La etiqueta está hacia arriba, al igual que todos los componentes de la placa NES)) y asegúrate de que todo encaje bien.

INSTALE LOS INTERRUPTORES
Antes de volver a colocar todo, vaya y realice el siguiente paso, que es instalar los interruptores. Una vez que haya terminado, puede volver a colocar los otros componentes.

INSTALE EL ALTAVOZ
También puede ser una buena idea instalar el altavoz. 😛 Taladre un montón de agujeros y use un par de gotas de pegamento caliente para sujetarlo. Vea la última imagen.

Lo que necesitas:
Taladro con muchas brocas

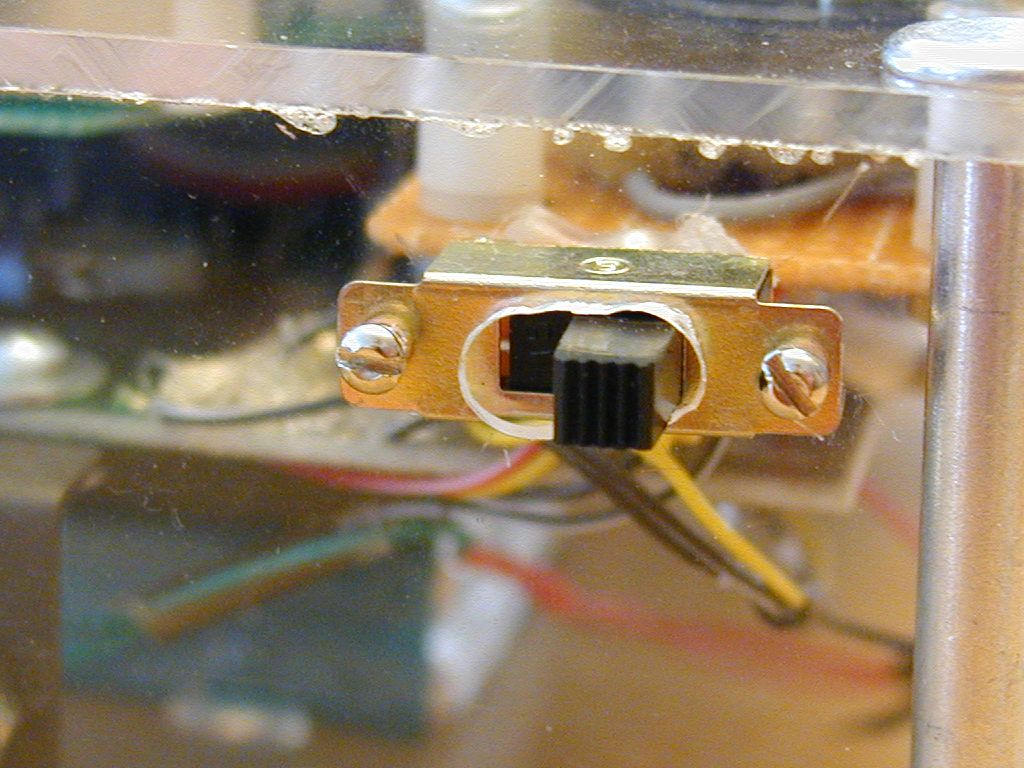

Para ambos interruptores, usé un taladro con brocas de varios tamaños para hacer los agujeros. Para el interruptor de encendido, todo lo que tuve que hacer fue perforar un agujero del tamaño del interruptor de palanca. Luego taladré un agujero más pequeño a un lado para encajar la extrusión en el anillo alrededor del interruptor… ya sabes, el que evita que gire. Mira la imagen uno para ver el interruptor que construí.

Para el interruptor A/V, taladré algunos agujeros en una fila y seguí comprobando el ajuste y viendo si el movimiento del interruptor se vería obstaculizado.

Vea las imágenes 2 y 3 para ver de lo que estoy hablando. (Estas fotos se tomaron después de que se terminó el portátil, porque de alguna manera no tomé ninguna mientras lo construía. Todas esas otras cosas no deberían estar en el estuche todavía.

Lo que necesita:
Pieza de plástico posterior
Taladro y brocas
Pegamento caliente
Tornillos largos y tuercas
Lima

Después de todo este arduo trabajo, ¡ahora puede terminarlo todo! ¡Debes estar lleno de emoción! Probablemente ni siquiera necesites estas instrucciones. Si no lo haces, ¡bien por ti! ¡Ve a terminar tu portátil! Si necesita estas instrucciones, siga leyendo.

El pegamento caliente es tu amigo. Pero en un estuche transparente, no querrás usar demasiado. Usa solo lo que necesites. Mantenlo en mente.

PEGAR TODO ABAJO

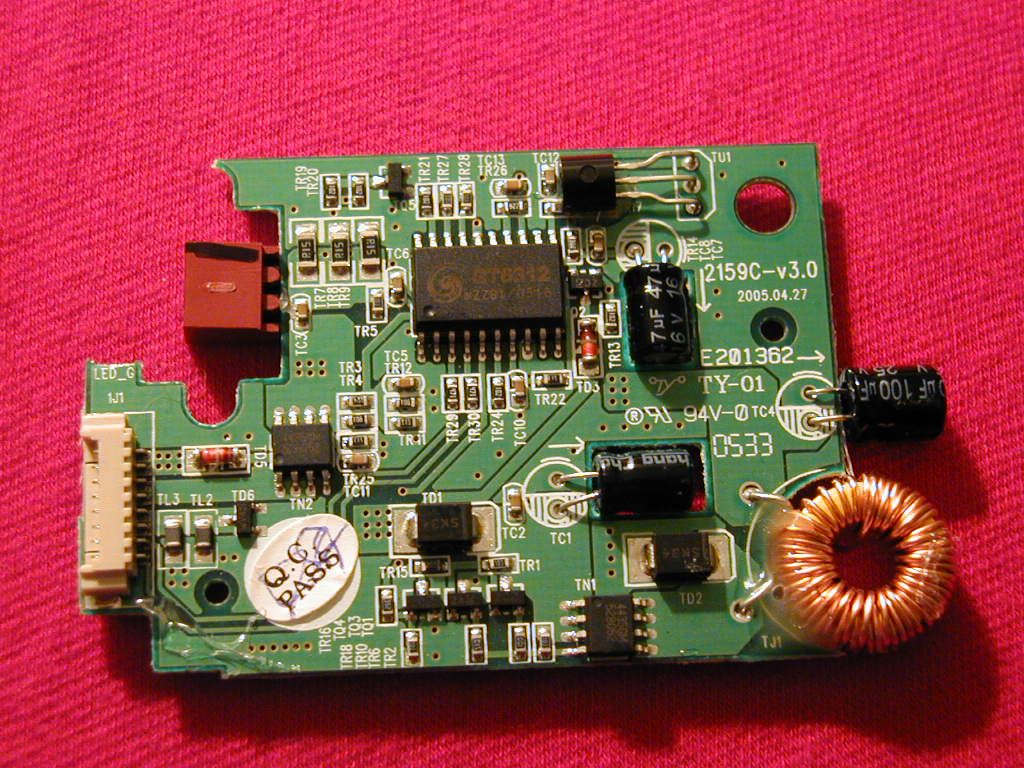

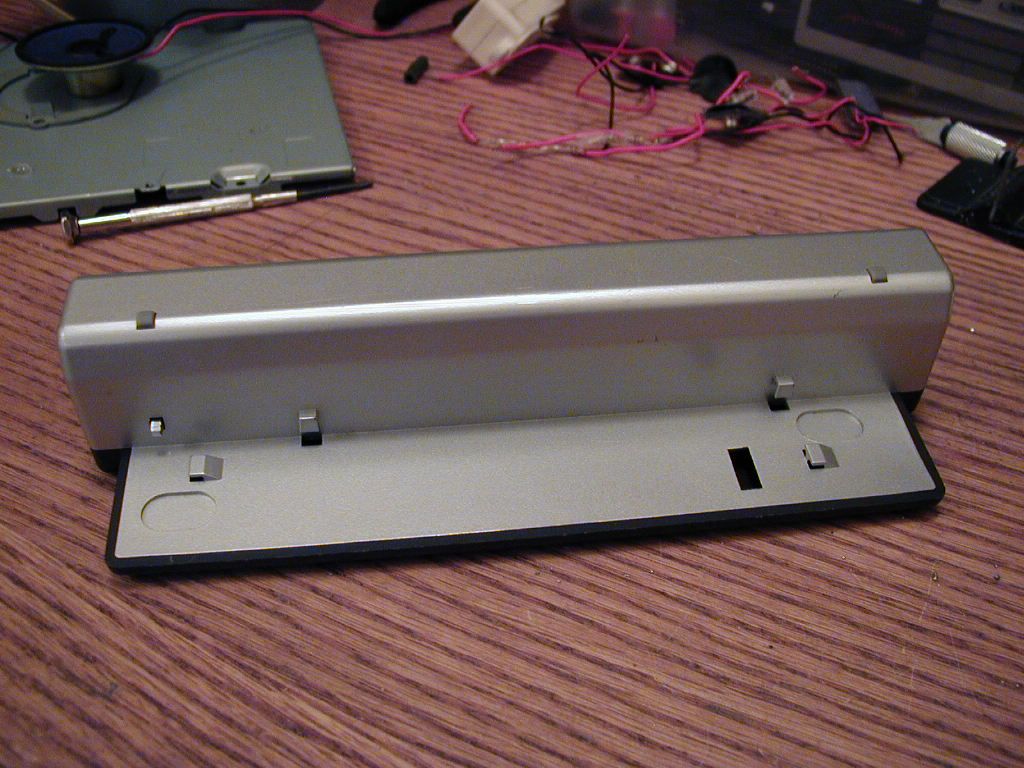

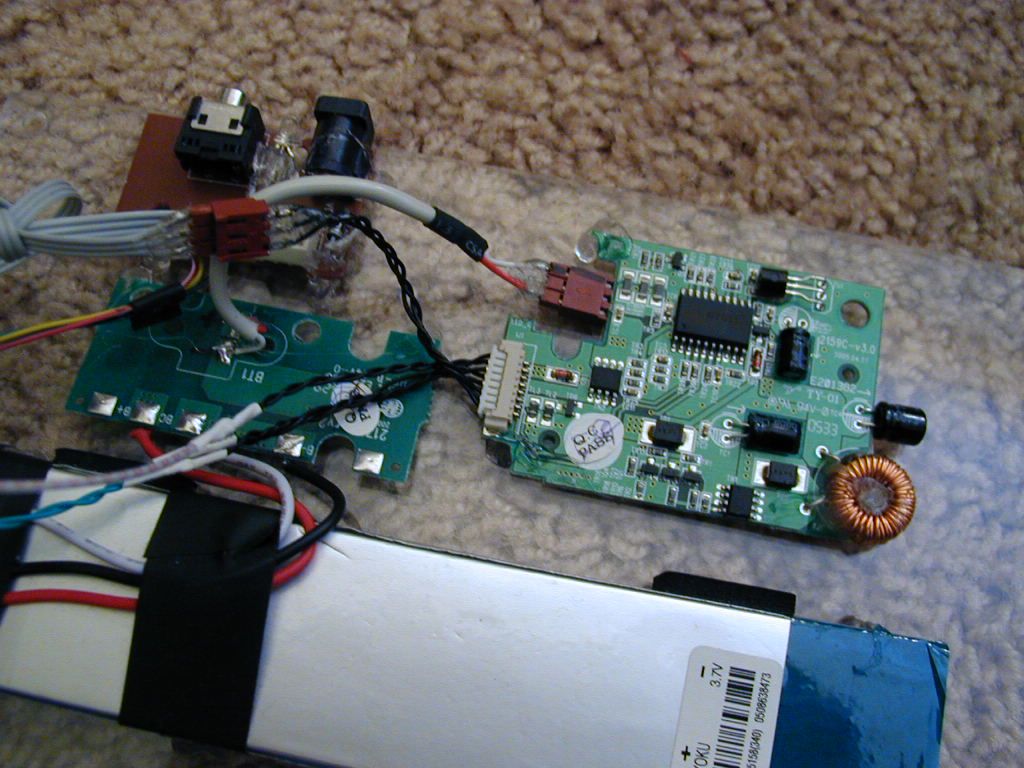

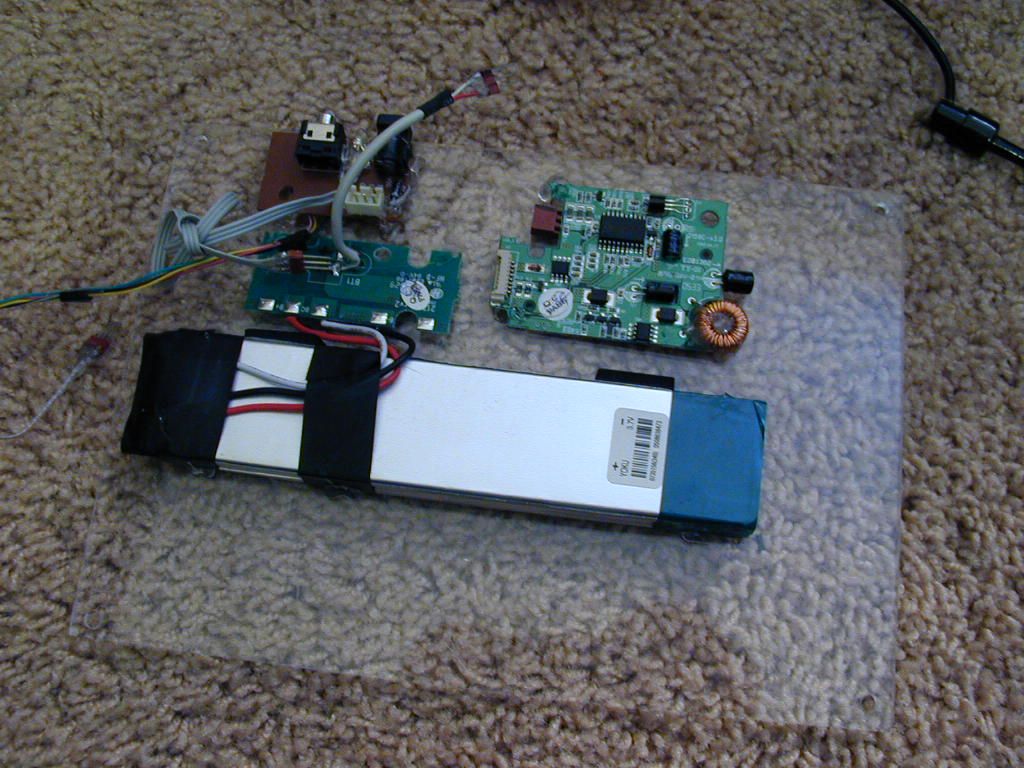

En pocas palabras, en este paso pega todo lo demás (las baterías, el circuito de carga, la placa A/V) a la parte inferior de la caja. Pega las pilas en el centro, porque son las más pesadas. Quieres que tu portátil esté equilibrado. Usé seis pequeñas gotas de pegamento caliente para sujetar la batería. Pegué la placa de protección contra cortocircuitos de la batería y el circuito de protección de carga. Pegué la placa A/V en la parte inferior, justo en el borde. Vea la imagen uno para la configuración de pegado y vea la 2 para un primer plano con todos los cables conectados. También necesitas pegar el regulador de la NES. Descubrí que el lugar más conveniente para colocarlo era en la esquina del tablero de NES. Primero pegué un trozo de cartón, luego el tablero. Mira la imagen 3.

En la foto tres se puede ver un primer plano de la placa de protección de la batería. Saqué el viejo conector de la batería y lo reemplacé con el mío. La imagen cuatro es el cable para ello.

LOS PUERTOS DE CARGA Y SALIDA A/V La
imagen 6 muestra los puertos de carga y salida A/V. Entre ellos está el indicador de carga. Cuando la batería no está completamente cargada, la luz es amarilla. Cuando la batería está lista, el LED se vuelve verde. Algunos de ustedes pueden reconocer este LED del paso 2 de mi Instructable de recuperación de piezas de PCB . Vale la pena mantener estas cosas, hombre!

HACER AGUJEROS PARA LOS GATOS
Con todo pegado en su lugar, debe hacer los orificios para los puertos de A/V y carga. Debe colocar el panel posterior en la parte superior de la carcasa y ver dónde están los puertos. Usando una lima (o su Dremel), corte un agujero cuadrado lo suficientemente grande para el puerto de carga. Luego, debe perforar un orificio para el puerto de salida de A/V. Es un poco difícil hacer esto con precisión, pero hazlo lo mejor que puedas. Echa un vistazo a las imágenes siete y ocho.

AGUJEROS PARA LOS TORNILLOS
Ahora, voltee su caja y taladre agujeros en las esquinas, lo suficientemente grandes para sus tornillos largos. Desea que los agujeros estén lo más posible en las esquinas. Vuelva a dar la vuelta a la carcasa (de modo que quede boca abajo) y coloque el panel posterior. Marque los lugares para los tornillos en la parte posterior. Retire el panel y taladre los agujeros.

INSTALE LOS TORNILLOS
Tome sus tornillos y colóquelos a través de los agujeros en la parte superior y en la parte inferior. Atornille las tuercas, bien y apretadas. Los tornillos que usé no eran realmente tornillos, sino como un tubo roscado hueco. Es difícil de describir con palabras. Mira la última imagen para ver de lo que estoy hablando. Estos resultaron ser lo suficientemente largos para mi caso.

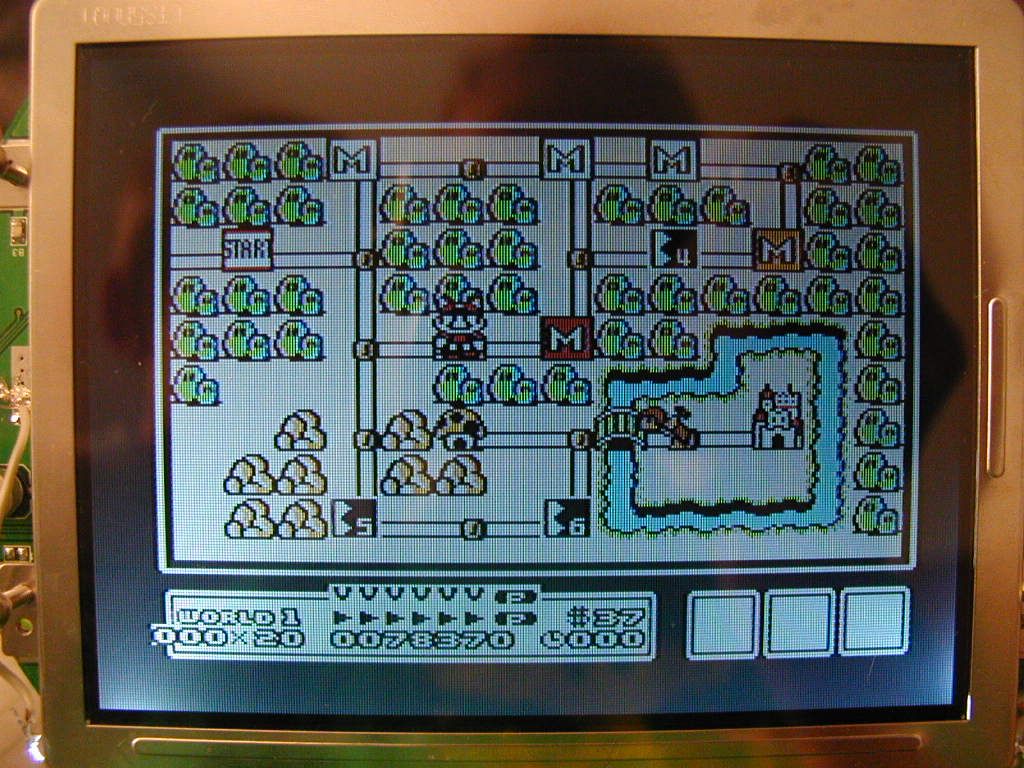

Eso es todo. El momento de la verdad. Introduzca un cartucho y presione el interruptor de encendido. Disfruta del brillo de la pantalla. Has hecho la luz. Y ver que es realmente bueno.

Es maravilloso, ¿no? Terminaste tu primer portátil. ¿Por qué digo primero? Bueno, en unos días, después de haber estado jugando con su computadora de mano las 24 horas del día, los 7 días de la semana, se da cuenta de que su vida se siente vacía. ¡Solo tienes que hacer otro! Estas cosas son adictivas, ¿no?

Si crees que tu portátil no está tan caliente, bueno, ciertamente tampoco hice un portátil perfecto. Permítanme enumerar todas las fallas de mi portátil NES:

– Hay un gran rasguño debajo del plástico de la pantalla. Esto sucedió porque no puse un trozo de cartón cuando estaba haciendo el orificio del cartucho.
– Los botones de la pantalla son bastante difíciles de presionar. No sé por qué, pero probablemente lo arreglaré en algún momento.
– El interruptor de encendido CASI golpea el cartucho cuando lo enciende. No es un gran problema, pero es
– El cartucho cae hacia abajo. Hice el orificio del cartucho demasiado grande.
– Algunos de los ojales para los botones de inicio/selección A/B son mucho más grandes de lo que deberían ser.
– Hay un gran rasguño al lado del botón de selección. Me resbalé cuando estaba haciendo el agujero más grande con mi Dremel.
– Hay algunas virutas en el plástico donde perforé los agujeros.
– El orificio del cartucho no es recto en absoluto. Los lados se curvan un poco.
– El agujero del D-Pad es bastante malo. Es difícil de ver con una carcasa transparente, pero hay algunas partes que son más grandes de lo que deberían ser.
– Un par de lugares donde usé pegamento caliente se ven mal porque usé demasiado.

Eso es todo. No hice un portátil horrible, pero solo necesito asegurarme de no cometer estos errores en mi próximo portátil. 😉

Aquí hay cosas que agregué después de completar mi portátil.

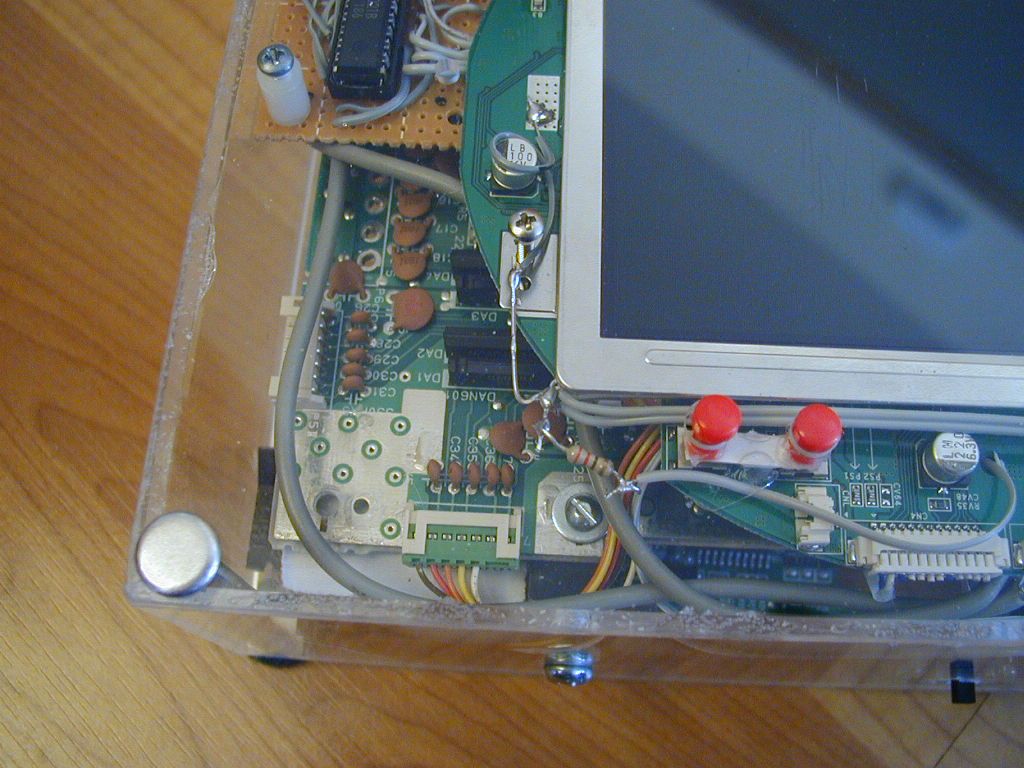

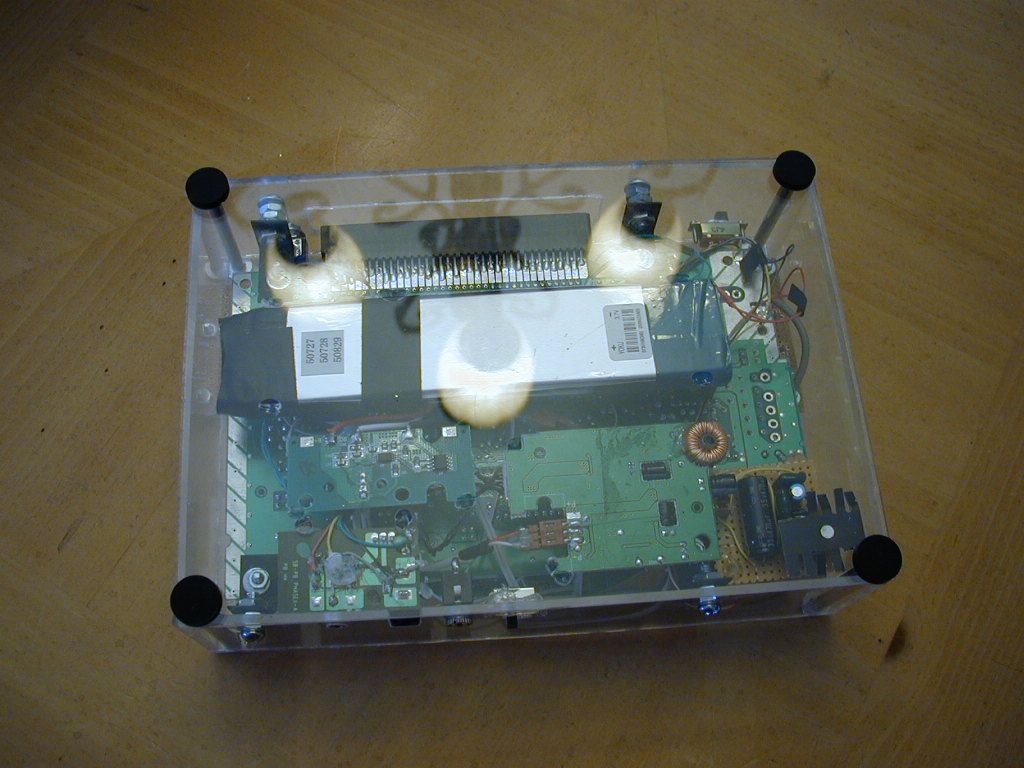

Imagen 1: Descubrí que había algunas interferencias de audio, así que reemplacé los cables de audio y video con cables blindados.

Imagen 2: Agregué unos discos de goma que encontré en la parte inferior de mis tornillos. ¡Ahora mi portátil no se desliza sobre las mesas!

Imagen 3: El interruptor (con DEMASIADO pegamento caliente) enciende el modo de brillo de la pantalla de PSone.
El enchufe de la derecha es para una batería externa de AA. Ver imágenes 4, 5 y 6, también.

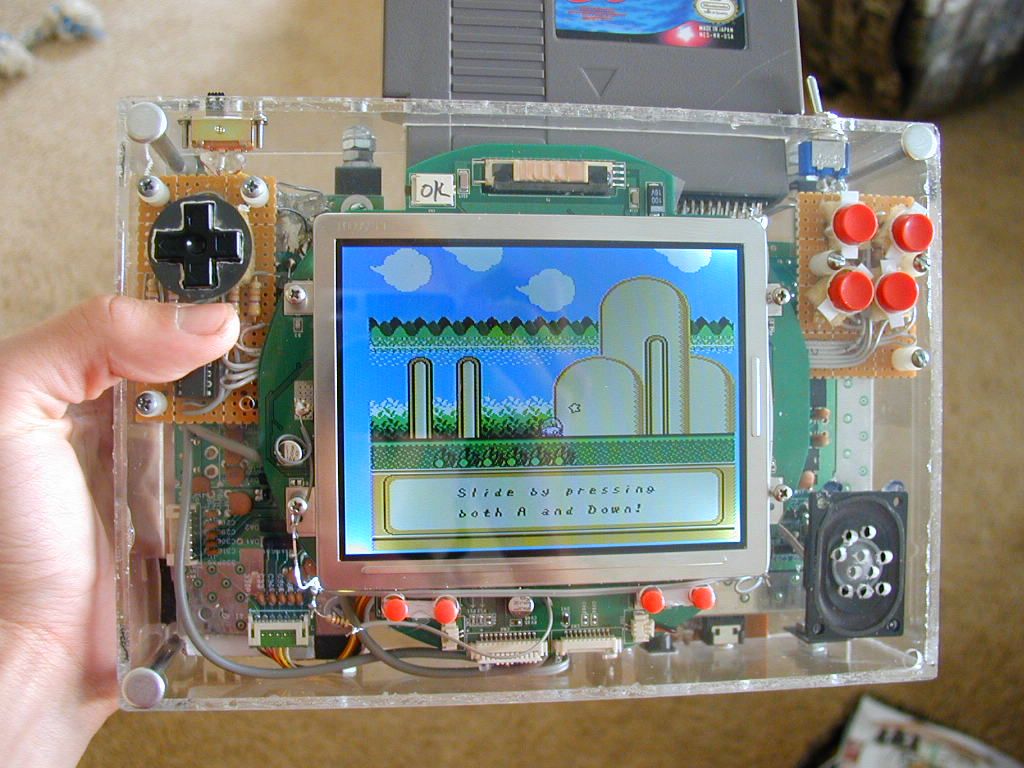

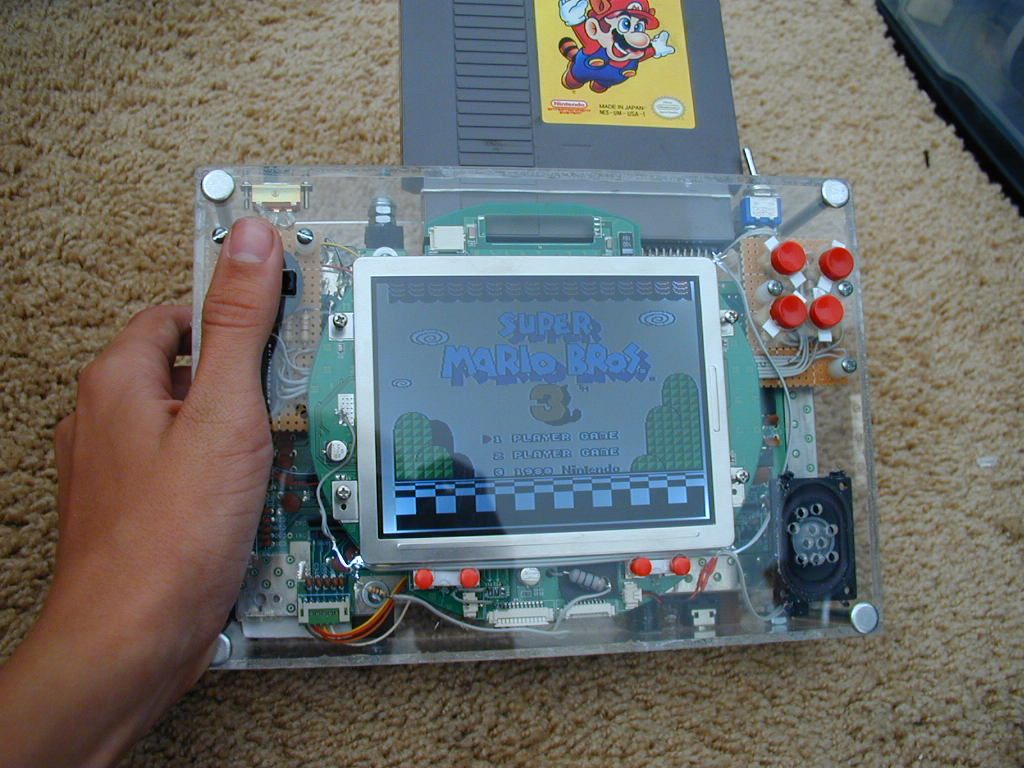

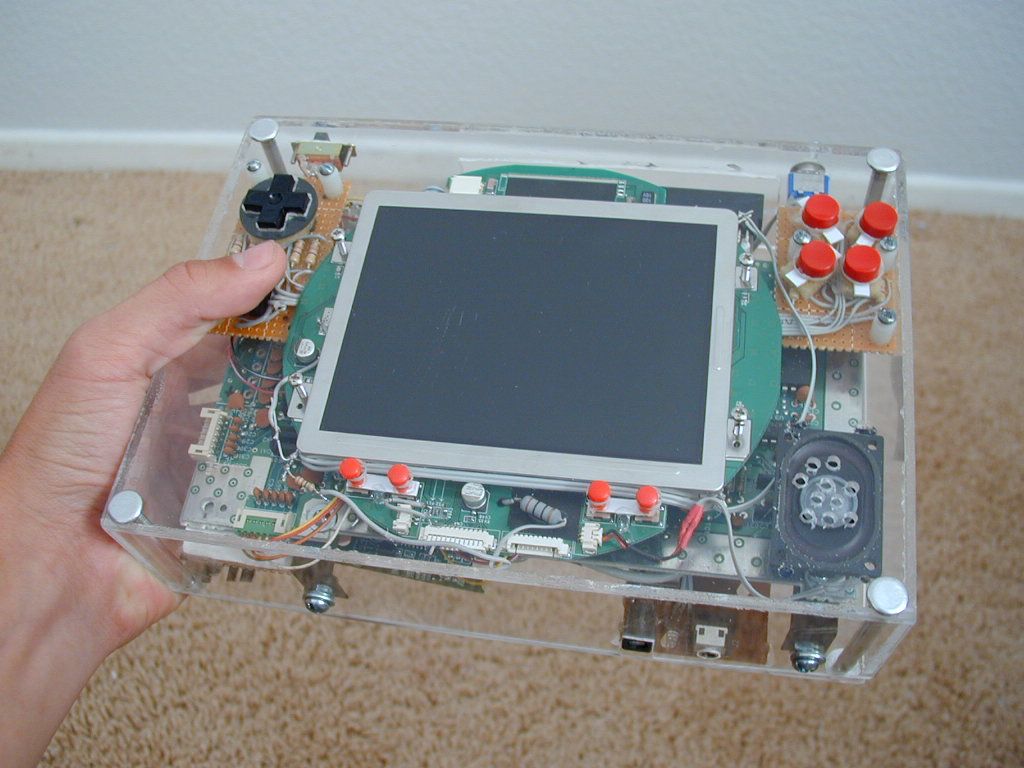

En este paso presumo descaradamente mi portátil. Próximamente video, por ahora solo disfruten las fotos!
