Hola chicos, este es un pequeño paso a paso básico para construir su propia sala de juegos en casa. Básicamente, siempre quise hacer uno, incluso antes de que MAME existiera. Cuando era niño, tuve la gran idea de poner una NES en un gabinete y usar NES Advantage como controlador. Por supuesto, cuando eres un niño siempre tienes grandes ideas y nunca capitalizas cuando tienes la oportunidad. Ahora los gabinetes MAME son bastante comunes entre los aficionados e incluso puedes pedir piezas y sistemas prefabricados de varios lugares. Decidí seguir el buen enfoque de bricolaje antiguo con el mío y me alegro de haberlo hecho. no solo se ve 100% mejor que cualquier cosa que podría haber comprado, sino que tenía control total sobre las partes que se incluyeron, y ya tengo a varias personas en fila para que yo también construya una.PC de élite digital.
En este tutorial de bricolaje no voy a profundizar mucho en el software o la PC real que ejecuta esto. Esto está dirigido principalmente a la parte de «Cómo hacer un Aracade».
Si tiene alguna pregunta, desea ayuda o consejo, o simplemente desea obtener más detalles. Visite los foros de nuestro sitio web.
Paso 1: elige un gabinete
1. Elija un gabinete
Tiene tres opciones básicas para un gabinete, cada una con sus propias ventajas y desventajas. La primera opción obvia es construir uno desde cero. Esto ofrece el mayor conjunto de factores positivos y negativos. Por un lado, puede personalizarlo con el tamaño o la forma que desee. Si lo desea, puede hacer que se adapte a un televisor de pantalla grande. Sin embargo, este método requiere mucho tiempo, planificación y herramientas. También requiere que tenga un espacio de trabajo bastante bueno y habilidades de carpintería mejores que el promedio.
Su segunda opción es un kit prefabricado. Estos se pueden pedir en línea por una cantidad considerable de cero, son fáciles de armar y se ven bien para arrancar. La desventaja es que no son 100% personalizables y puede ser costoso enviarlos a su hogar o tienda.
La última opción es encontrar una máquina usada localmente. Esto puede tener algunos buenos beneficios, a saber, ser barato. Especialmente si buscas algo que no funciona. La desventaja es que estará limitado a ciertas limitaciones de hardware basadas en las dimensiones. Asegúrese de obtener algo que esté dentro de sus habilidades para restaurar y algo que tenga el espacio que necesita para las piezas que desea. Si te gustan los juegos clásicos, un gabinete clásico es increíble, si te gustan los juegos de lucha y un estilo más moderno, intenta encontrar un gabinete Midway. Finalmente, si quieres más de 2 jugadores, asegúrate de que la máquina tenga una plataforma de control cómoda o espacio para que construyas una.
Cualquiera que sea el punto de partida que elijas, ve con él. Si decidió partir de cero, comience con sus planes, construya un modelo a escala y luego construya su escala completa. Si hiciste una casa prefabricada, apenas necesitas instrucciones mías. Si seguiste mi camino, tienes casi tanto trabajo por hacer como si lo hubieras construido desde cero. Comience por desmontar todo, desde su cabina hasta los huesos básicos. Asegúrese de tener cuidado con el monitor ya que son muy peligrosos. Tómese su tiempo y no se limite a RIPear todo, muchas de las piezas las podrá vender en E-Bay y recuperar su dinero si están en buen estado. También asegúrese de sacar la moldura en T vieja.
Después de que hayas desarmado todo, comienza tu reconstrucción. Puse un pequeño estante en la parte inferior de mi gabinete para la PC que eventualmente entraría para que estuviera nivelado con la apertura de la puerta de monedas. No quería tener que meter la mano en mi máquina para cambiar discos o jugar con las agallas.
Lije todo y limpie con un paño para quitar todo el polvo suelto. Use masilla, relleno o Bondo para rellenar mellas y grietas, y lije nuevamente. Decidir sobre un color una pintura. No voy a dar demasiadas lecciones sobre pintura porque todos los demás DIY que he leído dicen lo mismo que voy a decir. Ya sabes. Imprimador, lije ligeramente, pinte, lije ligeramente, limpie, pinte de nuevo… repita. Fui con alrededor de 4 capas sin incluir la imprimación en aerosol gris para automóviles. Usé alrededor de medio galón de pintura negra con un rodillo sobre todo el gabinete. Tome su tiempo. Deje que los abrigos se sequen por completo. Valdrá la pena al final. Fui con un rodillo para una buena textura de estilo comercial. Fui con plano para que los gráficos resaltaran. Además, me gusta usar una capa transparente brillante. Si usa una pintura plana, luego, cuando pase todo claro, se verá más uniforme.
Una vez que haya pintado su madera, es hora de hacer sus piezas de metal. Para todas mis piezas de metal de 90 grados utilicé pintura en aerosol negra de alto brillo. Fue un pequeño retoque, pero realmente hizo que el producto final se viera bien. Las fotos no le hacen justicia. Para la puerta de monedas hice lo mismo, pero las piezas cromadas tenían muchas manchas de óxido. Usé una Dremel y un poco de papel de lija para pulirlos. Luego los pegué y pinté todo para que pareciera nuevo. asegúrese de quitar todos los componentes mecánicos de la parte posterior de la puerta para que sea más fácil trabajar con ellos, pero no querrá quitar los accesorios de iluminación de la puerta de monedas ni los cables conductores si planea usarlos. Serán útiles más adelante cuando realice el cableado, ya que saldrán del riel de 12v de su computadora. La alternativa es reemplazar con luces LED, pero lo veo como un paso muy tedioso que no es necesario.
Obtuve mi moldura en T a través del trabajo, pero donde sea que la obtenga, debe comprar un tamaño más grande de lo necesario y recortar con una hoja de afeitar para que quepa una vez instalada. Le dará al gabinete un aspecto mucho más limpio. Muchas veces la madera está deformada y astillada y el grosor estándar no cubrirá los defectos en todos los lugares.
Finalmente instalé rodapiés en mi máquina. Una pieza de aluminio en ángulo de 90 grados funciona muy bien. En el frente instalé una pieza de plástico ABS plana de 6″ de alto para ayudar a cubrir las mellas y astillas en la madera y para mantener todo bonito y como nuevo.
Una cosa que surgirá más adelante y que debe planificar ahora es decidir qué tipo de monitor va a instalar en su máquina. Muchos puristas solo usarán monitores de arcade: son pesados, voluminosos y caros; pero te dan un aspecto de auténtica porquería que te transportará mágicamente a los años ochenta. Yo, por otro lado, quería una máquina que hiciera más que jugar y se viera bien mientras lo hacía, opté por un monitor de computadora de pantalla plana moderno. Opté por un monitor y no por un televisor porque quería que se encendiera y apagara con la computadora. La mayoría de los monitores modernos tienen un modo de espera que se activa con la señal VGA de la computadora.
Después de investigar un poco, descubrí que un monitor moderno de 24″ tiene 23″ de ancho. Desafortunadamente, encontrar una pantalla plana estándar de aspecto 4:3 no existe más grande que 19″. Me gusta tener una pantalla lo más grande posible, así que elegí una de 24″. Pero hablaremos de eso más adelante. Sabía que no quería que la pantalla se montara de la misma manera que la clásica acostada. Quería que la pantalla estuviera en un ángulo más vertical (otra cosa por la que me criticarán, estoy seguro), pero parecía un poco más moderno y amigable para trabajar con luchadores y juegos modernos. Para acomodar, instalé una placa para asegurar el monitor en un ángulo que todavía dejaría espacio para que la rejilla del parlante permaneciera descubierta por el plexi que instalaría al final. Podría haber instalado un soporte VESA en la placa,

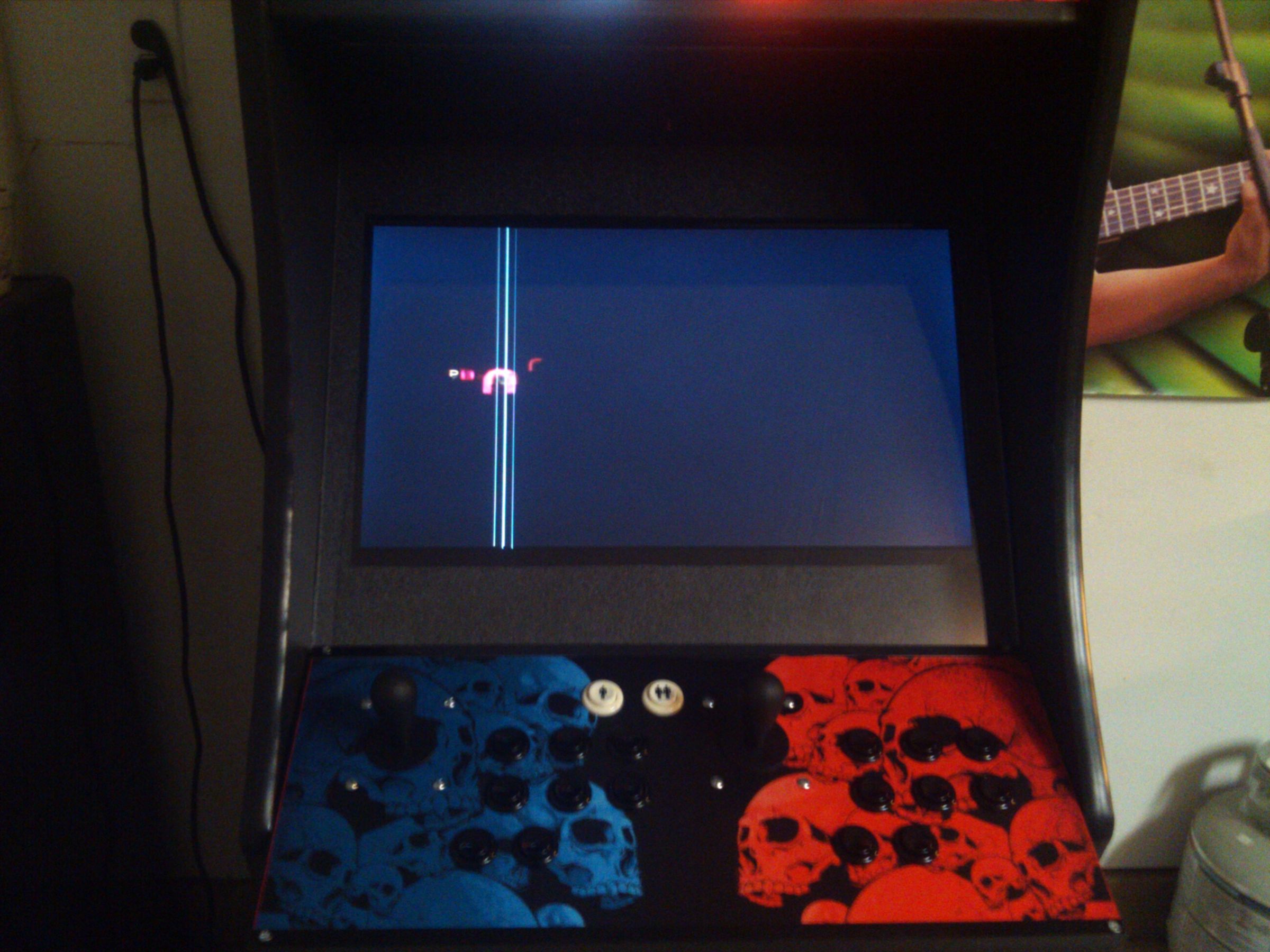

bien, este es un paso de dos partes. La consola de control que venía con Ms. Pac-Man era de acero y no se adaptaba a su tamaño. Estuve jugando con el CD original durante días antes de decidir comprar algo de MDF y hacer algo personalizado. En la imagen se puede ver que hice la cubierta más profunda y gruesa. También lo diseñé para que funcionara con el sistema de sujeción original, de modo que pudiera construir varias cubiertas con diferentes esquemas de control y cambiarlas. Así que ahora tengo un gabinete que se puede configurar para luchadores, clásicos, juegos de conducción o lo que yo quiera. Además, el MDF era MUCHO más fácil de manejar que el acero que mi taller local arruinó antes de que me diera por vencido.
Después de haber creado su mazo, debe diseñar sus botones. Fui con 2 joysticks y diseño de 8 botones. Con el espacio adicional de la modificación, también tuve espacio para incluir dos botones «flipper» que resultaron muy útiles más tarde. Para una máquina moderna de dos jugadores, no recomendaría menos de 20 botones en total.
Si ya compró el hardware de su controlador (hablo en el siguiente paso), ahora es un buen momento para probar todo antes de instalar sus gráficos y ahorrarse un pequeño dolor de cabeza.
Decide lo que quieres
Bueno, aquí vienen las decisiones difíciles. ¿Qué controles vas a poner? Pasé literalmente un mes buscando en Internet para averiguar cómo diablos iba a hacer todo. BuildYourAracedControls.com tiene mucha información buena, pero hay mucha para que un principiante la decodifique. Así que aquí está lo básico. Hay alrededor de 10 lugares a los que puedes ir en línea para pedir controles de arcade. Si desea una configuración totalmente personalizada, Suzo-Happ Controls o Ultimarc son su mejor opción y son los mayores distribuidores. Si sigue esta ruta, necesitará una placa de circuito impreso para controlar todo el shii-bang llamado ipac. Esta placa de circuito conecta sus controles a su PC. (más en un minuto.)
Si solo desea una configuración sencilla y quiere ahorrar algo de dinero (y también obtener una garantía de por vida), aquí hay una pequeña joya que encontré. X-Aracde (fabricantes del tank stick) ofrece un kit de bricolaje por la mitad del precio de su tablero de control completamente ensamblado. Viene con dos palos y 20 botones (incluidos 1 y 2 jugadores); como extra, puede agregar una bola de seguimiento. También viene con todos los cables, adaptadores, un disco de juegos gratuitos y la placa PCB por alrededor de $ 80.00, que era alrededor de $ 60.00 menos de lo que iba a pagar por una configuración personalizada. Conociendo un trato increíble cuando lo veo, ordené mis controles.
Después de ordenar los controles y probar el ajuste, pinte su plataforma y coloque sus gráficos. Aquí hay algo que aprendí de la manera difícil.
1. Los gráficos no se adhieren al MDF normal.
2. Después de pintar su terraza, espere 4 días antes de aplicar los gráficos.
¿Suena extremo? Bueno, considere esto: tuve que hacer mis gráficos 3 veces. Primero porque el pegamento no se adhería al MDF simple, algo que nadie me dijo. La segunda vez porque solo dejo secar la pintura durante la noche. La pintura tiene una sustancia química que hace que se siga «gasificando» durante unos días. Pegue sus gráficos temprano y romperá el pegamento y hará que todo burbujee. Después de esto, soy un experto en cableado de controles porque tuve que hacer el mío muchas veces. Hágalo bien la primera vez y trabaje lentamente. Vale la pena al final.
Reúna todos sus controles y conéctelos.
Alambrado
El cableado es bastante sencillo. Todo usa un terreno común y un positivo no común que se ejecuta en la PCB. Tómese su tiempo y conéctelo correctamente. Puede cablear todo usando solo 1 o dos circuitos de tierra, pero tendrá que cablear cada uno de los no comunes directamente a la PCB.
Gráficos CPO / Espesor MDF / Acrílico
Hay varios lugares disponibles para pedir gráficos. De quien sea que los obtengas, es un poco como tirar los dados. Fui a un lugar que hace específicamente gráficos arcade porque usaban un laminado especial para sus CPO. Sin embargo, no he tenido más que problemas desde entonces. En mi próxima máquina (o cuando rehaga esta plataforma por cuarta vez) voy a probar una tienda de gráficos local y ver si ofrecen algunos de los mismos materiales. Originalmente quería este material porque no quería lidiar con la molestia de poner una capa de acrílico. El MDF que usé era bastante grueso y todo lo que puse encima se comerá el espacio vertical de mi joystick. Si planea usar una tapa acrílica en su plataforma de control, use un MDF más delgado para la parte superior (1/2″ o 1/25″) y no No se preocupe tanto por el material en el que está impreso el CPO. Sin embargo, si quiere usar acrílico, asegúrese de imprimir su gráfico en algo diseñado para algún abuso.
Nota sobre el acrílico: He realizado varios trabajos que requieren trabajar con acrílico. La razón por la que lo estaba evitando en este caso era que no quería tratar de perforarlo. Uno o dos agujeros es bastante fácil, pero el acrílico es FÁCIL de romper. Realmente, para algo como esto, debe cortarse con un láser (y glasearse o pulirse), que es algo que debe hacer en una tienda fabulosa. Esto significa darle a alguien dibujos y plantillas muy precisos. Tengo acceso a esto en el trabajo, pero para aquellos que no lo tienen, podría resultar costoso. Pero si prestaste atención a mi historia anterior, podría valer la pena. También es más fácil de mantener limpio.
Probablemente una de las partes más fáciles de todo el proyecto.

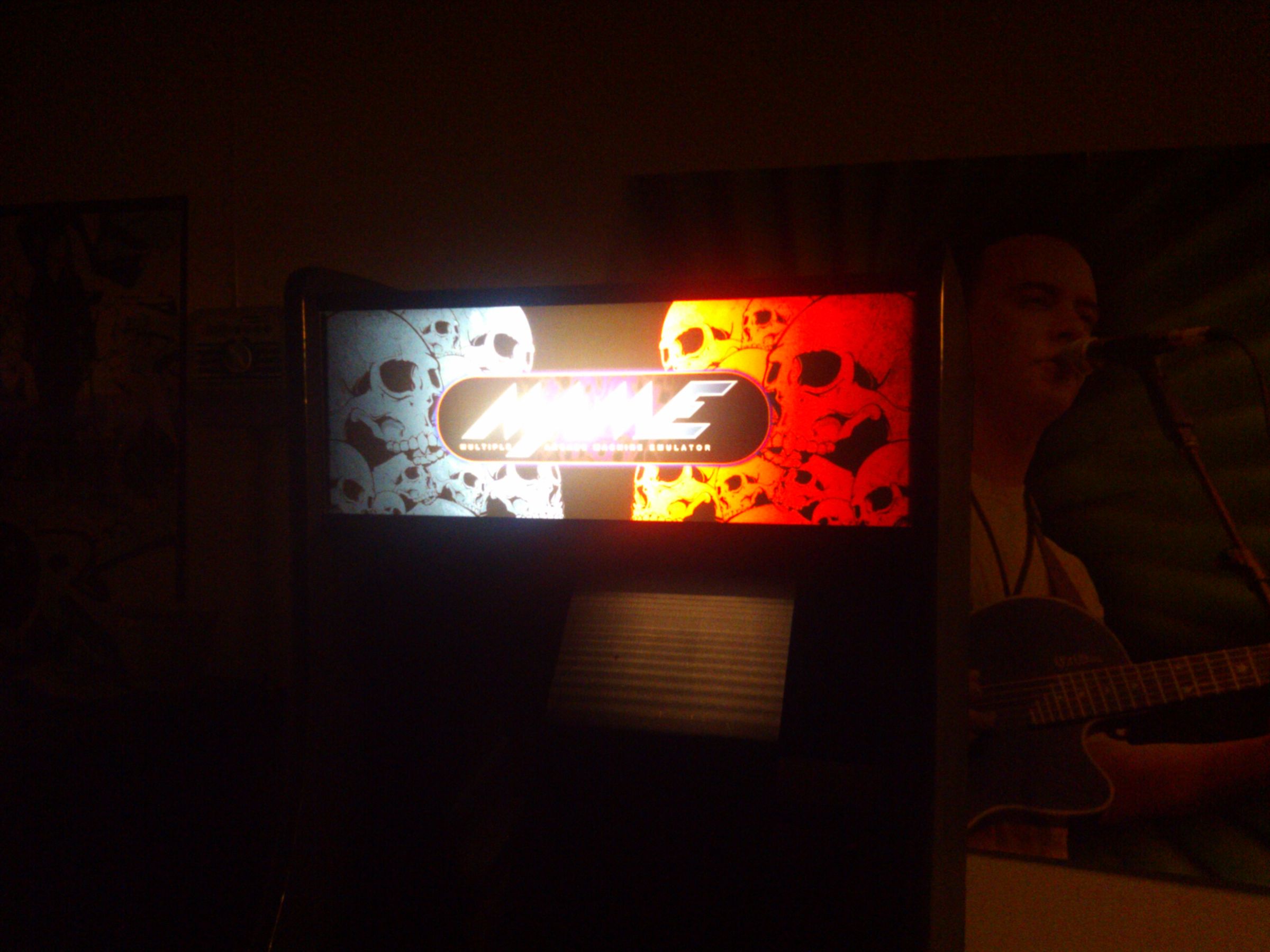

la marquesina
Hay 3 métodos que conozco para tratar con la marquesina. El primero es comprar un gráfico con adhesivo y pegarlo en el frente de una pieza de acrílico y llamarlo un día. Esto es lo más fácil, barato y cercano a lo que se hace comercialmente. La segunda forma es pegar el gráfico en la parte posterior del acrílico. Esto le dará al gráfico un aspecto más brillante, pero debe tener cuidado de que el acrílico esté 100% limpio o quedará atrapado permanentemente entre sus hermosos gráficos y el «vidrio». La forma final y probablemente la mejor es comprar 2 piezas de plexiglás de calibre ligeramente más delgado y colocar un gráfico no adhesivo entre ellas. Le da un bonito aspecto de alto brillo y hace que el gráfico sea intercambiable. La desventaja es que es «ligeramente» más difícil de instalar.
También he visto algunos diseños en los que la marquesina estaba en una bisagra para poder abrirla desde el frente para llegar a los altavoces, la iluminación y usar el espacio para almacenamiento. Me gusta la idea, pero no era algo que tenía tiempo de hacer. Puedo regresar en una fecha ltrada y agregar la función.
Sonido
El sonido también es algo bastante fácil de manejar y tiene algunas opciones. En primer lugar, decida qué tan bueno realmente quiere que sea el sonido. Si solo estuviera ejecutando algunos juegos clásicos, encontraría un parlante de computadora 2.0 barato y lo llamaría un día. Sin embargo, planeo usar el mío como una máquina de discos, un reproductor multimedia y planeo jugar algunos juegos de alto nivel de vez en cuando. Así que terminé eligiendo… parlantes de computadora baratos. Incluso si desea un buen sonido, se pueden encontrar buenos altavoces a bajo precio. Pagué $ 27.00 por un juego de parlantes de computadora de la marca Sylvania de 2.1 50 vatios y ESTA COSA ES ALTA Y BAJO. Simplemente decida cuánto quiere gastar y obtenga algo.
Obviamente, los altavoces principales van al gabinete de la marquesina. El orificio de mi altavoz fue diseñado para pasar directamente sobre la pantalla. Desde que hice modificaciones, tuve algunos problemas con los que lidiar. Simplemente tomé mis parlantes y los atornillé con algunas piezas sobrantes de ángulos de aluminio. Asegúrese de cubrir la parte posterior de sus parlantes con cartón o algo así para que la luz no se filtre por los bordes. Ahora, si ha hecho los suyos, obviamente puede elegir dónde van los orificios de los altavoces: si hubiera hecho esta ruta, habría sacado los altavoces de la computadora de su carcasa y los habría fijado directamente en mi cabina con rejillas personalizadas más cerca del frente. Este es el look más profesional. Su última opción es no perforar ningún orificio para los altavoces y simplemente colocar los altavoces en el interior en posición vertical mirando hacia la marquesina. Algunos discutirán, pero estas cosas no son t hermético, solo obtendrá una caída del 10% en el volumen. De hecho, no hice ningún tipo de orificio de altavoz para mi subwoofer y puedes escucharlo bien.
altavoz de subgraves
Si compró un sistema con un altavoz de subgraves, la opción obvia es pegarlo en la parte inferior, o incluso debajo del estante que construimos en la parte inferior anteriormente. No tenía esta opción por el simple hecho de que los cables no alcanzaban y me daba pereza extender los cables en ese momento. Te diré que a veces la pereza es la madre de la invención. Ya sabes todo ese canal de aluminio sobrante que he estado usando… bueno, resolvió otro problema. Simplemente conecté el subwoofer al costado del interior del gabinete aproximadamente a la mitad detrás del monitor. Usé unas almohadillas de fieltro en el costado para que no zumbara donde hacía contacto. Tener esa cosa JUSTO AHÍ hace que todo esto suene increíble. Resulta que todo el gabinete simplemente se suma al sonido. También es bueno porque si necesito ajustar manualmente las perillas en él, no No tienes que ir a cavar en el fondo. Está justo ahí. Es posible que en el futuro vuelva a cablear las perillas para que los controles estén en la puerta de monedas, pero me gusta como está.
Iluminación
Tienes dos opciones. Si el gabinete vino con un balasto, vuelva a cablearlo para que funcione con un adaptador de CA. O vaya a Walmart y compre una lámpara fluorescente de 18″ a $10.00. Incluso las personas con experiencia gastarán los $10.00 para ahorrarse el esfuerzo. Atorníllelo, pase el cable por la parte posterior donde estará su fuente de alimentación y llámelo por día.

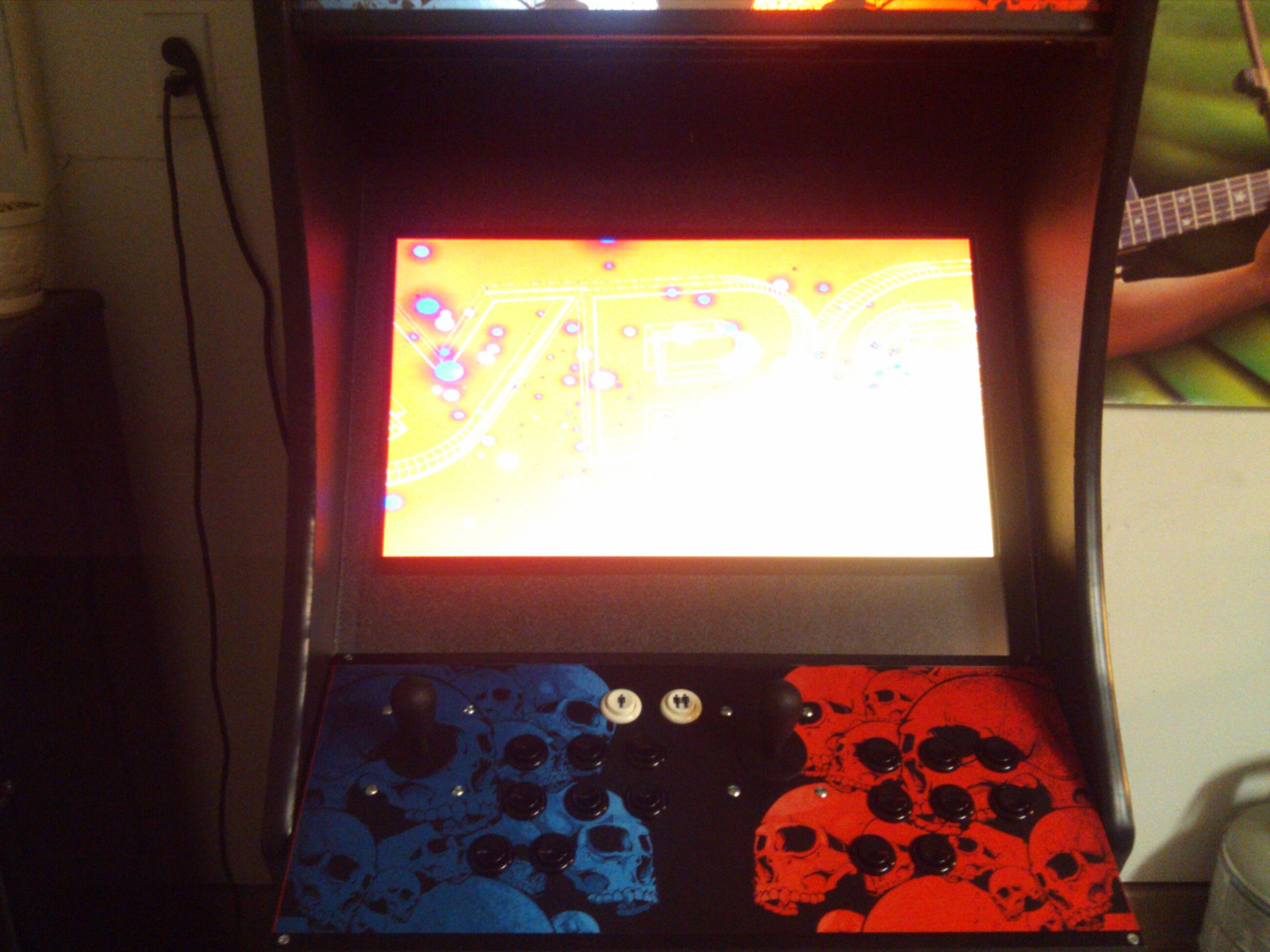

Seleccione un monitor. Esta será la parte por la que me insultarán. Muchos puristas te dirán que la única forma de hacer una sala de juegos REAL es con un monitor de sala de juegos real. Es la única manera de hacer que sus juegos tengan líneas de escaneo de apariencia auténtica. Ahora, por mucho que extraño los años ochenta, no extraño los gráficos de aspecto horrible. Así que decidí ir con un monitor LCD. Quería una máquina que hiciera más que jugar y se viera bien mientras lo hacía, opté por un monitor de PC Hanns G de 24″.
Después de investigar un poco, descubrí que un monitor moderno de 24″ tiene 23″ de ancho. Desafortunadamente, encontrar una pantalla plana estándar de aspecto 4:3 no existe más grande que 19″. Si alguien alguna vez encuentra una, por favor envíeme un mensaje que acaba de encontrar oro. Me gusta tener una pantalla lo más grande posible, así que elegí una 24 «. La mayoría de los juegos que están hechos para arcade (especialmente los emulados que no son puertos tienen una proporción de 4:3. Esto significa que deberías estar listo para ver algunas barras negras a los lados).
Después de abrir el monitor, me di cuenta de cómo bien encaja. Ni siquiera me molesté en quitar la pieza del soporte porque hacía un espaciador perfecto. 10 minutos más tarde, hice pasar los pernos por la parte posterior donde se habría unido a un soporte VESA y el monitor estaba montado.
Corté mi bisel de plástico ABS de calibre 1/16. Tenía un aspecto agradable y limpio y bloqueaba todas las vistas de acceso de los elementos internos.
Consejo profesional: corte lentamente con una sierra de vaivén o el plástico se derrite. También asegúrese de sujetarlo. Si eres realmente bueno, puedes cortarlo con un cuchillo de caja con una hoja nueva. Descubrí que me dio el corte más limpio. Usé un poco de papel de lija para limpiar mis bordes. Finalmente, corte una pieza de vidrio o plexiglás para cubrir toda la configuración, le dará un toque de acabado profesional que hará que se vea por encima.
Dependiendo de su diseño, es posible que deba encontrar una forma de unir las piezas. En mi caso, el ángulo era tal que en realidad simplemente se asientan en una ranura que facilita sacarlos y limpiarlos o en caso de que necesite llegar al monitor por alguna razón.
Regleta
Tienes varias opciones aquí. Ve con lo que te suene mejor. Fui con una tira inteligente de Wal-Mart que afirmaba que cuando un maestro (PC) se encendía y apagaba, cortaba la energía de todo lo demás. No lo hace, pero eso puede deberse a que es un modelo económico y no detecta mi PC. Otras tiras tienen controles remotos, baterías de respaldo y otras características geniales. Encuentre lo que es adecuado para su proyecto, pero recuerde: si no utiliza algún tipo de solución inteligente, tendrá que desenchufar su máquina para encender y apagar todos los componentes.
Nota: Mi tira inteligente no funcionó como se anuncia, pero he escuchado a otras personas decirme que la suya funcionó bien. Solucioné el problema conectando todo a los puertos activos. Cuando quiero todo apagado, simplemente lo desenchufo de la pared. Mi enchufe es de fácil acceso, por lo que no fue un gran problema para mí. Otro método es conseguir uno con un interruptor remoto. Luego puede colocar el interruptor en la parte posterior o superior de la unidad con cinta adhesiva doble.
PC/Consola
No voy a profundizar en el tipo de PC o emuladores que debe ejecutar. Investigue un poco y descubra lo que quiere hacer. Pero deberá instalar un sistema de juego o una PC en su gabinete. Usé una PC en la mía y pude encontrarla bastante barata en e-bay por alrededor de $80.00. Otra opción es construir uno usted mismo o encontrar a alguien que lo haga a su medida.Digital Elite PC puede construirle un sistema y configurar los emuladores y el front-end por menos de $700.00. También pronto ofrecerán un servicio de suscripción en la nube que actualiza automáticamente su lista de juegos de arcade una vez al mes. Dado que de vez en cuando puede querer mover su máquina a otra ubicación, es una buena idea atornillar su máquina. En mi caso, simplemente abrí la puerta lateral y coloqué algunos tornillos en la parte inferior del estante para mantenerlo en su lugar. Con una consola, esto puede ser difícil, por lo que sugiero obtener algunas piezas de flejes de aluminio y atornillarlas al estante.
Luces de la puerta de monedas
Las luces son bastante fáciles y parece ser el único tema que encontré de mil maneras diferentes de hacerlo en línea. Todo el mundo parece querer conectar los LED y averiguar los voltajes correctos. Aquí está el atajo; Las luces de puerta de moneda estándar son simplemente luces de freno automotrices positivas negativas de 14v. El cable amarillo en la fuente de alimentación de una PC es de 12v. Conecte las luces en paralelo y pase los cables a través de un orificio perforado en una de las cubiertas de la bahía de 3,5″. Luego, llámelo por día. Empalmé un conector molex que tenía por ahí para hacer un enchufe contactable, pero también podría simplemente usar tuercas de cable si lo desea. Las bombillas tienen poca potencia (lo cual es bueno, durarán un poco más, pero créanme, son bastante brillantes. Solo mire la imagen.
Botón de encendido)
Una vez más, no voy a profundizar en cómo modificar su PC, pero no quería abrir la puerta de monedas para iniciar todo, así que ordené un interruptor de encendido momentáneo, lo conecté a mi placa base y ejecuté los cables a través de un agujero que perforé en una de las cubiertas de la bahía de 3,5″. Cualquier interruptor que obtenga debe venir con instrucciones. Opté por uno con una luz que me pareció ingenioso. Sin embargo, tuve que empalmar los cables incluidos porque no fueron lo suficientemente largos para que abriera mi puerta de monedas, lo cual tengo que hacer para cambiar de todos modos los mazos de control.
Nota: Mientras estoy guardando esto para otro tutorial de «Software Hack» un poco más tarde, debe configurar el botón de encendido de su PC para «cerrar» las ventanas en lugar de cortar la energía. Esto encenderá y apagará su computadora de manera segura con solo presionar un botón y evitará que tenga que mantener un teclado cerca para navegar por las ventanas solo para una función de encendido/apagado.
Eso es lo básico. Lo siento, no puedo dar DEMASIADO o no tendría ningún negocio. pero si realmente quiere hacer uno usted mismo, estoy seguro de que puede descubrir las lagunas. Después de todo, no tenía a nadie que me tomara de la mano y solo tengo una habilidad básica en carpintería y un taller bastante básico (por lo general, soy un técnico de PC). Planeo hacer un tutorial más detallado centrado en algunos de los aspectos más finos de las piezas que pasé por alto más tarde, pero esto debería ayudarlo a comenzar por ahora. ¡¡¡Diviértete!!!
